2024~2025学年河北省张家口市宣化区九年级上学期期中考试物理试卷（解析版）

这是一份2024~2025学年河北省张家口市宣化区九年级上学期期中考试物理试卷（解析版），共21页。试卷主要包含了选择题，填空题，作图，计算题等内容，欢迎下载使用。

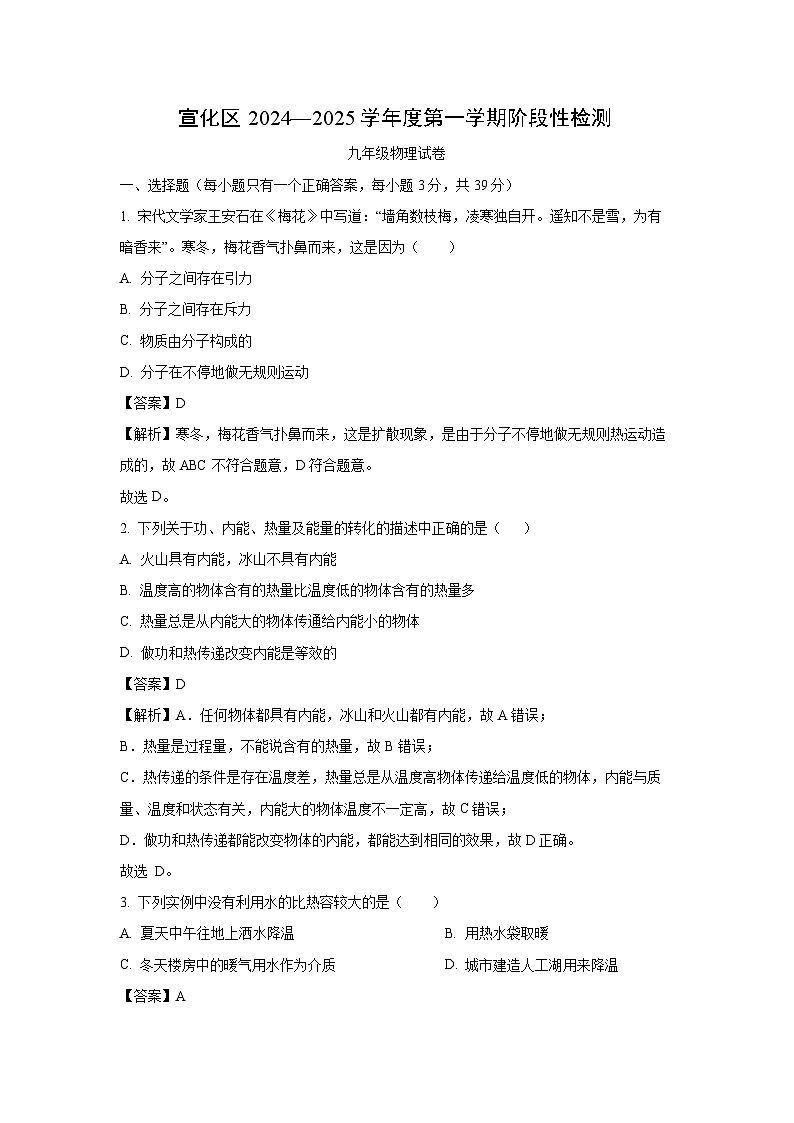

一、选择题（每小题只有一个正确答案，每小题3分，共39分）
1. 宋代文学家王安石在《梅花》中写道：“墙角数枝梅，凌寒独自开。遥知不是雪，为有暗香来”。寒冬，梅花香气扑鼻而来，这是因为（ ）
A. 分子之间存在引力
B. 分子之间存在斥力
C. 物质由分子构成的
D. 分子在不停地做无规则运动
【答案】D
【解析】寒冬，梅花香气扑鼻而来，这是扩散现象，是由于分子不停地做无规则热运动造成的，故ABC不符合题意，D符合题意。
故选D。
2. 下列关于功、内能、热量及能量的转化的描述中正确的是（ ）
A. 火山具有内能，冰山不具有内能
B. 温度高的物体含有的热量比温度低的物体含有的热量多
C. 热量总是从内能大的物体传通给内能小的物体
D. 做功和热传递改变内能是等效的
【答案】D
【解析】A．任何物体都具有内能，冰山和火山都有内能，故A错误；
B．热量是过程量，不能说含有的热量，故B错误；
C．热传递的条件是存在温度差，热量总是从温度高物体传递给温度低的物体，内能与质量、温度和状态有关，内能大的物体温度不一定高，故C错误；
D．做功和热传递都能改变物体的内能，都能达到相同的效果，故D正确。
故选 D。
3. 下列实例中没有利用水的比热容较大的是（ ）
A. 夏天中午往地上洒水降温B. 用热水袋取暖
C. 冬天楼房中的暖气用水作为介质D. 城市建造人工湖用来降温
【答案】A
【解析】A．夏天中午往地上洒水降温，是利用水蒸发吸热降低温度，而不是利用水的比热容较大的特点，故A符合题意；
B．用热水袋取暖，因为水的比热容大，相同质量的水和其他物质降低相同温度时，水放出的热量多，所以利用了水的比热容大的特性，故B不符合题意；
C．冬天楼房中的暖气用水作为介质，是因为水的比热容大，相同质量的水和其他物质降低相同的温度时，水放出的热量多，所以利用了水的比热容大的特性，故C不符合题意；
D．城市建造人工湖用来降温，是因为水的比热容大，相同质量的水和其他物质吸收相同的热量时，水升高的温度小，所以利用了水的比热容大的特性，故D不符合题意。
故选A。

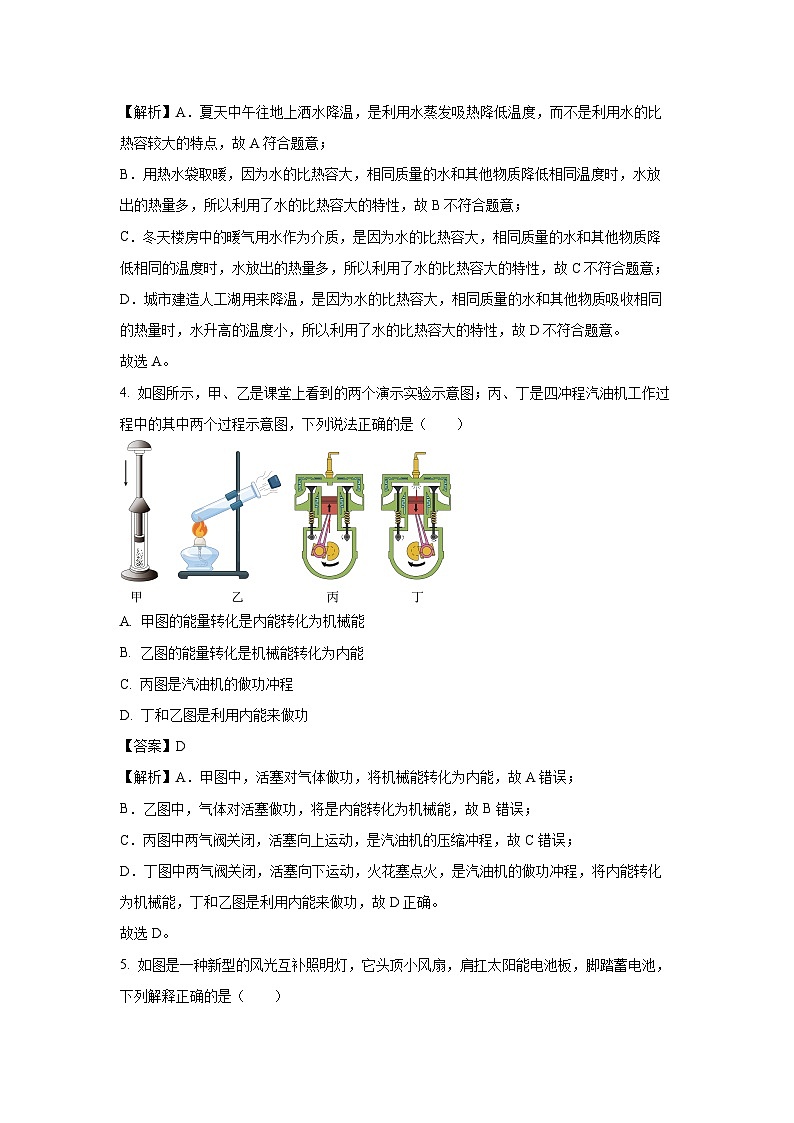

4. 如图所示，甲、乙是课堂上看到的两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的其中两个过程示意图，下列说法正确的是（ ）
A. 甲图的能量转化是内能转化为机械能
B. 乙图的能量转化是机械能转化为内能
C. 丙图是汽油机的做功冲程
D. 丁和乙图是利用内能来做功
【答案】D
【解析】A．甲图中，活塞对气体做功，将机械能转化为内能，故A错误；
B．乙图中，气体对活塞做功，将是内能转化为机械能，故B错误；
C．丙图中两气阀关闭，活塞向上运动，是汽油机的压缩冲程，故C错误；
D．丁图中两气阀关闭，活塞向下运动，火花塞点火，是汽油机的做功冲程，将内能转化为机械能，丁和乙图是利用内能来做功，故D正确。
故选D。

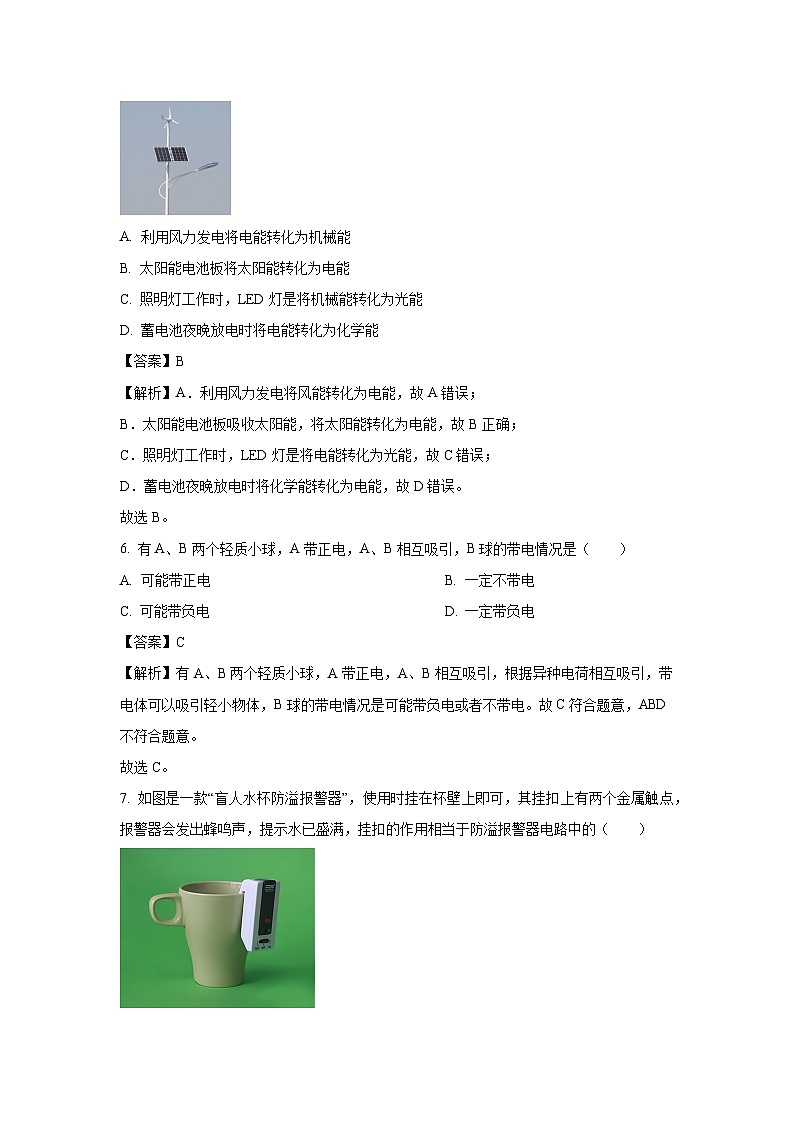

5. 如图是一种新型的风光互补照明灯，它头顶小风扇，肩扛太阳能电池板，脚踏蓄电池，下列解释正确的是（ ）
A. 利用风力发电将电能转化为机械能
B. 太阳能电池板将太阳能转化为电能
C. 照明灯工作时，LED灯是将机械能转化为光能
D. 蓄电池夜晚放电时将电能转化为化学能
【答案】B
【解析】A．利用风力发电将风能转化为电能，故A错误；
B．太阳能电池板吸收太阳能，将太阳能转化为电能，故B正确；
C．照明灯工作时，LED灯是将电能转化为光能，故C错误；
D．蓄电池夜晚放电时将化学能转化为电能，故D错误。
故选B。
6. 有A、B两个轻质小球，A带正电，A、B相互吸引，B球的带电情况是（ ）
A. 可能带正电B. 一定不带电
C. 可能带负电D. 一定带负电
【答案】C
【解析】有A、B两个轻质小球，A带正电，A、B相互吸引，根据异种电荷相互吸引，带电体可以吸引轻小物体，B球的带电情况是可能带负电或者不带电。故C符合题意，ABD不符合题意。
故选C。
7. 如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（ ）
A. 用电器B. 导线C. 电源D. 开关
【答案】D
【解析】由题意知，当杯中水位到达挂扣时，电路接通，报警器会发出蜂鸣声，提示水已盛满，这说明杯口处两个触点作用相当于开关。故ABC不符合题意，D符合题意。
故选D。
8. 如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则
A. L1不能发光，L2能发光
B. L1能发光，L2不能发光
C. L1 L2都能发光
D. L1 L2都不能发光
【答案】B
【解析】闭合开关S1、S2，L1通路，L2都短路，所以，Ll能发光，L2不能发光．故选B
9. 不戴头盔存在安全隐患，于是小明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；从车头取出头盗并戴上后，头盗内遥控设备遥控S2闭合，电动机才通电工作：若只戴头盘不扫码则无法骑行。下列电路符合以上设计要求的是（ ）
A. B.
C. D.
【答案】B
【解析】A．骑行前，扫码成功后开关S1闭合，指示灯L亮，电动机工作，故A不符合题意；
B．骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；从车头取出头盗并戴上后，头盗内遥控设备遥控S2闭合，电动机才通电工作：若只戴头盘不扫码，即值闭合S2，则无法骑行。故B符合题意；
C．扫码成功后开关S1闭合，指示灯L不亮，电动机工作，故C不符合题意；
D．扫码成功后开关S1闭合，指示灯L不亮，电动机不工作，故D不符合题意。
故选B。
10. 如图所示，当开关闭合后电路正常工作时，下列说法正确的是（ ）
A. 开关只能控制灯
B. 灯和是串联的
C. 电压表测的是电源电压
D. 电流表测的通过电压表的电流
【答案】C
【解析】读图可知，两只灯泡并联，电流表与灯泡L2串联，所以电流表测的是灯泡L2的电流，开关在干路中，控制整个电路，电压表测量并联电路的电压，即电源电压。
故选C。
11. 高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图（电源两端电压一定），以下说法正确的是（ ）

A. 称重表相当于一个电压表
B. 电路中R1是没有作用的
C. 车辆越重，称重表的示数越大
D. 车辆越重，称重表的示数越小
【答案】C
【解析】A．由图可知，R1、称重表和R依次串联在电路中，称重表相当于一个电流表，故A错误；
B．当车辆很重，滑片滑到最下端时，如果没有电阻R1，会造成电源短路，烧坏称重表或电源，因此R1有保护电路的作用，故B错误；
CD．当车辆越重时，滑片向下滑，R连入电路的阻值变小，电路总电阻变小，电源电压不变，由可知电路的电流变大，所以称重表的示数越大，故C正确，D错误。
故选C。
12. 如图1所示是电阻甲和乙的I-U图象，下列说法正确的是（ ）
A. 电阻乙为定值电阻
B. 当电阻甲两端电压为2V时，
C. 如图2所示，当开关闭合，电路电流为0.2A时，电路总电压是3V
D. 如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
【答案】C
【解析】AB．由图1知，甲的I-R图像是过原点的倾斜直线，是定值电阻，当两端的电压为2V时，通过的电流为0.4A，其阻值为
乙的I-U图像是曲线，其阻值是变化的，故AB错误；
C．图2中，两个电阻串联，开关闭合，电路电流为0.2A时，甲和乙两端的电压分别为1V和2V，所以电路的总电压
故C正确；
D．图3中，两个电阻并联连接，电源电压为2V时，通过两个电阻的电流分别为0.4A和0.2A，电路的总电流
故D错误。
故选C。
13. 如图所示的电路中，电源电压为3V保持不变，每个灯泡的电阻均为5Ω，不考虑温度对灯丝电阻的影响，整个过程电路均无故障。下列说法正确的是（ ）
A. 当闭合开关、，断开时，电流表的示数小于的示数
B. 当闭合开关，断开、时，电压表和的示数不相等
C. 当闭合开关、，断开时，电流表的示数为1A，电压表的示数为2V
D. 当三个开关、、都闭合时，电流表的示数为1.2A，电压表的示数为3V
【答案】D
【解析】A．当闭合开关、，断开时，电路中只有，电流表的示数等于的示数，故A不正确；
B．当闭合开关，断开、时，三个灯泡串联，电压表测量和的电压之和，测量的是和的电压之和，由于串联电路电流相等，且三灯泡阻值也都相等，所以两个电压表的示数相等，故B不正确；
C．当闭合开关，，断开时，只有接入电路，故电流表A2的示数为
电压表V1示数为3V，故C不正确；
D．当，，都闭合时，、和并联，根据并联电路电压特点，电压表V1的示数为3V，电流表测量和的总电流，即
故D正确。
故选D。
二、填空题（每空1分，共22分）
14. 小明在房间里喷洒空气清新剂，室内很快能闻到香味，这种现象叫________现象，这是因为分子在不停地做____________；夏天香味散发得更快，这说明________越高，分子热运动越快。
【答案】扩散 无规则运动 温度
【解析】[1][2]能闻到清新剂的香味，是因为香味分子不停地做无规则运动，进入人的鼻子，这种现象是扩散现象。
[3]夏天温度较高，香味散发得更快，说明分子的热运动更剧烈，所以温度越高，分子热运动越快。
15. 0℃的冰全部熔化成0℃的水，内能______（选填“增大”“减小”或“不变”）；冬天用暖水袋取暖，是利用______的方式改变物体的内能。
【答案】增大 热传递
【解析】[1]冰是晶体，熔化过程温度不变，却需要持续吸热，所以0摄氏度的冰全部熔化成0摄氏度的水，内能增大。
[2]冬天用暖水袋取暖，暖水袋放出热量，被人体吸收，是通过热传递的方式改变内能。
16. 用毛皮摩擦橡胶棒，橡胶棒带了负电，毛皮在摩擦过程中______（选填“得到”或“失去”）电子。如图所示，若用与毛皮摩擦过的橡胶棒接触不带电的验电器的金属球，验电器的两片金属箔会张开，这是因为金属箔带上了______（选填“同种”或“异种）电荷。
【答案】失去 同种
【解析】[1]用毛皮摩擦橡胶棒，橡胶棒带了负电，说明橡胶棒在摩擦过程中得到电子，橡胶棒得到多余的电子而带负电，毛皮在摩擦过程中失去电子带正电。
[2]如图所示，若用与毛皮摩擦过的橡胶棒接触不带电的验电器的金属球，验电器的两片金属箔会张开，这是因为橡胶棒上的电子向金属箔转移，使金属箔带上了同种电荷而相互排斥。
17. 如图所示，有居民把电线插座从窗口悬挂到室外给电瓶车充电，此时电瓶车的电瓶相当于_______（选填“用电器”、“电源”）。这种“飞线”充电方式存在安全隐患，夜晚气温下降，空气中的水蒸气液化成小水珠附着在插座内部，含有杂质的液态水会导致电路________。
【答案】用电器 短路
【解析】[1]有居民把电线插座从窗口悬挂到室外给电瓶车充电，此时电瓶车的电瓶消耗电能，相当于用电器。
[2]含有杂质的水会导电，含有杂质的液态水相当与导线，会导致电路短路。
18. 为了使小灯泡和并联，图中的甲位置应填入______，乙位置应填入______（选填“电源”或“电流表”）。
【答案】电流表 电源
【解析】[1][2]当甲处为电流表，乙处为电源时，和并列连接，电路中有两条路径，小灯泡和并联。若甲是电源，乙为电流表，会造成L2短路。
19. 如图所示是小明家台灯亮度调节旋钮的结构图，它实质是一个 _____，A、B、C是它的三个接线柱，P为旋钮触片，将该装置接入电路中，当顺时针旋转旋钮触片时，灯泡亮度变亮，则应将接线柱 _____（选填“A、B”、“B、C”或“A、C”）连接入电路中。
【答案】滑动变阻器 A、B
【解析】[1]由结构图可知，通过调节旋钮来改变接入电路的电阻丝的长度，从而改变接入电路的电阻，因此是一个滑动变阻器。
[2]当顺时针旋转旋钮触片时，灯泡亮度变亮，通过灯泡的电流变大，电源电压不变，根据欧姆定律可知，电路中电阻变小，则应连接接线柱A、B与灯泡串联后接入电路中。
20. 如图所示的电路中，电源电压保持不变，开关S1始终闭合。当开关S2断开时，灯L1、L2均发光，则灯L1、L2是______联的；当开关S2闭合时，灯L1仍发光、L2熄灭，则电压表的示数 ______（填“变大”、“变小”或“不变”）。

【答案】串 变大
【解析】[1][2]电源电压保持不变，开关S1始终闭合。当开关S2断开时，L1、L2是串联的，电压表测量灯L1两端电压，根据串联电路电压特点可知，此时两个灯泡电压之和等于电源电压；当开关S2闭合时，灯L2会被S2短路，电路为灯灯L1的简单电路，此时灯泡L1两端电压等于电源电压，所以电压表示数会变大。
21. 如图所示电路，电源电压保持不变，，将滑片移动到某点时，电压表示数为6V，同时观察电流表示数为0.5A，则电源电压______V。各电路原件位置保持不变，再向______（选填“左”或“右”）移动滑片，可以使电流表的示数为1A，此时电压表的示数为______V。
【答案】10 左 2
【解析】[1]由电路图知，两个电阻串联在电路中，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。电路电流为0.5A时，R0两端的电压
电源的电压
[2]电流表的示数由0.5A变成1A，则变阻器接入电路的阻值变小，所以滑片向左移动。
[3]此时R0两端的电压
变阻器R两端电压，即电压表的示数
22. 利用如图甲所示，使用相同规格的电加热器和烧杯分别对质量相同的水和食用油加热，得到温度随时间变化的图像如图乙所示，水的比热容，则均加热2min时，水吸收的热量_________食用油的热量；由图中数据可得食用油的比热容为_________。
【答案】等于
【解析】[1]使用相同规格的电加热器加热，所以加热相同时间2min时水和食用油吸收的热量相同。
[2]根据转换法，使用相同的加热器通过加热时间的长短来比较吸热多少；根据图乙可知，升高20℃，a、b的加热时间分别为2min和3min（a、b吸热之比为2:3），根据比较吸热能力的方法，b的吸热能力强，b为水；根据可知，在质量和升高的温度相同的情况下，吸热与比热容成正比，水的比热容为，可得食用油的比热容为
23. 在如图所示的电路中电源电压保持不变，三个灯泡的电阻阻值保持不变，电流表和的示数分别为0.2A和0.3A，若将电路中的某两个灯泡互换，电流表和的示数却不变，则电流表A的示数可能为______A。若的电阻值为10Ω，则电源电压可能为______V。（答案不全不得分）
【答案】0.35或0.4 1.5或2
【解析】[1]由图可知，三个灯泡并联，电流表A测量三个灯泡电流之和，电流表A1测量L2和L3的电流之和，即，电流表A2测量L1和L2的电流之和，即，若将电路中的某两个灯泡互换，电流表和的示数却不变，存在几种可能：
第一种情况，如果将L1与L2互换，则，则，又因为，所以,通过L3的电流为
电流表A的示数为
第二种情况，如果将L2与L3互换，则，又因为，则，又因为，所以,通过L1的电流为
电流表A的示数为
第三种情况，如果将L1与L3互换，则，，这与 和矛盾，因此这种情况不可能，所以电流表A示数可能为0.35A或0.4A。
[2]若的电阻值为10Ω，则在第一种情况中，电源电压为
在第二种情况中，电源电压为
则电源电压可能为1.5V或2V。
三、作图、实验探究题（每空1分，共24分）
24. 图甲是小红同学做实验前画出的电路图，请根据这个电路图，将图乙中的实物元件用导线连接好。（导线不要交叉）
【答案】
【解析】由电路图可知，两灯并联，开关S2与灯L1串联，只控制这个灯；S1在干路上控制整个电路，根据电路图连接实物图，如图所示
25. 请在方框内画出如图实物图所对应的电路图｡
【答案】
【解析】由实物图可知，从电源正极出发，经过开关、电流表，两灯泡首首相接、尾尾相接，为并联电路，故可画出电路图如图所示。
26. 学习分子的有关知识之后，小明想知道影响分子运动快慢与什么有关，进行了如下实验：如图取来相同的两只杯子，在其中放质量相同的冷水和热水，各滴入一滴红墨水。小明通过分析、归纳、总结，得出分子的运动快慢和温度之间的关系。
（1）实验中应观察到的现象是热水杯中的颜色变化的快，得出的结论是：温度越高，分子的无规则运动越_______；
（2）实验过程中，_______（填“能”或“不能”）用玻璃棒搅动杯中的水。
【答案】（1）剧烈 （2）不能
【解析】（1）在质量相同的冷水和热水中，各滴入一滴红墨水，温度高的那杯水中的颜色变化得快一些，说明温度越高，分子运动越剧烈，扩散越快。
（2）如用玻璃棒搅动，即使分子不运动，也可使水的颜色发生变化，无法说明水颜色变化是由于水分子无规则运动所引起，所以不能用玻璃棒搅动杯中的水。
27. 如图所示实验和设想。
（1）图甲中，两个底面平整、干净的铅柱压紧后，下面可吊起一个重物，说明铅柱的分子间存在______力；
（2）图乙所示，在一个配有活塞的厚玻璃筒里放一小团硝化棉，如图迅速下压活塞后，玻璃筒内的空气温度______，硝化棉的内能______（选填“增加”或“减少”）；
（3）图丙是一种设想中的永动机。从能量守恒的角度可知它______（选填“能”或“不能”）一直工作下去。
【答案】（1）引 （2）升高 增加 （3）不能
【解析】（1）分子间存在相互作用的引力和斥力。两个底面削平的铅柱紧压在一起，下面吊一个重物也不能把它们拉开，说明分子之间存在相互作用的引力。
（2）[1][2]活塞迅速压下去时，活塞对气体做功，使气体的内能增大，温度升高，硝化棉吸收热量，内能增加，温度升高，达到硝化棉的着火点，因此硝化棉燃烧起来。
（3）根据能量守恒定律可知，能量不会凭空产生，设想中的永动机不能一直工作下去，因为抽水器在工作过程中，有部分机械能会转化为内能，即机械能会逐渐减少，根据能量守恒定律，最后会停止工作。
28. 如图所示，春华同学选用两节新干电池，两个小灯泡，一个电压表。用如图甲所示电路来探究“串联电路的电压特点”。
（1）实验中最好选择规格___________（填“相同”或“不同”）的小灯泡；
（2）某次测量时，电压表的示数如图乙所示，则此时灯两端的电压为___________V；
（3）用电压表分别测出A与B、B与C、A与C两点间的电压为、、，得到的数据记录在下表中，分析实验数据，你可得到串联电路的电压特点是___________（用公式表示）；
（4）小明进行多次实验的主要目的是___________（填序号）。
①减小实验误差 ②寻找普遍规律
【答案】（1）不同 （2）1.2 （3）UAC=UAB+UBC （4）②
【解析】（1）在探究串联电路的电压特点实验中，应该选择不同规格的灯泡进行多次实验，才能得到普遍性规律。
（2）由乙图可知，电压表选用小量程，分度值为0.1V，电压表的示数为1.2V。
（3）AB两点间的电压为L1两端的电压，BC两点间的电压为L2两端的电压，AC两点间的电压为电路两端的总电压，由表中的数据可以看出UAC=UAB+UBC，因此可以得出，串联电路两端的总电压等于各串联电阻两端的电压之和。
（4）一次实验具有偶然性，多次实验的主要目的，是寻找普遍规律。
29. 小明利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为，横截面积关系为，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。将导线P、Q分别接在同一根合金丝两端的接线柱上。
（1）小明分别将a和c两合金丝先后接入电路，观察到灯泡变______（选填“亮”或“暗”）了，由此可知，其他条件一定时，导体的长度越______，其电阻越大；
（2）探究导体电阻大小与横截面积的关系，应选择序号_______和______的两根合金丝来探究；
（3）小明发现当两根合金丝的电阻差别很小时，灯泡的亮度变化不容易观察出来，为了能够更好地反映出电阻的变化，可以在如图电路中串联接入______。
【答案】（1）暗 长 （2）c d （3）电流表
【解析】（1）[1]a和c两合金丝的材料相同，横截面积相同，c的长度比a的长，两电阻丝先后接入电路，则灯泡的亮度变暗，因为c的电阻比a的大。
[2]c的长度比a的长，其它条件相同时，c的电阻比a的大，所以可知：导体的长度越长，电阻越大。
（2）[1][2]探究导体电阻大小与横截面积的关系，应选择材料和长度相同，横截面积不同的序号为c和d两根合金丝进行实验。
（3）两根合金丝的电阻差别很小时，先后接入电路，电路中的电流差别较小，灯光的亮度变化不大，可将电流表串联接入电路，通过电流表的示数反映合金丝电阻的大小。
30. 在“探究电流与电压关系”的实验中，如图所示是某实验小组设计的电路，老师提供了2节新干电池，电流表、电压表、开关、滑动变阻器、阻值为5Ω的定值电阻及若干导线。
（1）请用笔画线代替导线，将实物电路连接完整______，闭合开关前，滑动变阻器的滑片P应置于______（选填“A”或“B”）端；
（2）闭合开关S后，移动滑动变阻器滑片P时发现电流表无示数，电压表有示数且接近电源电压，则电路故障可能是______（填选项）；
A. 开关断路
B. 电流表短路
C. 定值电阻R断路
D. 定值电阻R短路
（3）排除故障后，移动滑片P进行实验并记录数据如表所示，第5次实验时电流表示数如图乙所示，此时通过定值电阻R的电流为______A；
（4）根据表中的数据可得：在电阻阻值一定的情况下，通过导体的电流与导体两端的电压成____比。
【答案】（1） B （2）C （3）0.48 （4）正
【解析】（1）[1]两节干电池电压为3V，所以电压表选择0~3V量程，且电压表测量定值电阻两端电压，故应将电压表“3V”接线柱与定值电阻右端相连，如图所示：
[2]为保护电路，闭合开关前，滑动变阻器的滑片P应置于阻值最大值处，即B端。
（2）A．若开关断路，则电流表和电压表均无示数，故A不符合题意；
B．若电流表短路，则电流表无示数，电压表有示数，但不会接近电源电压，故B不符合题意；
C．若定值电阻断路，则电流表无示数，电压表测量定值电阻两端电压，所以电压表有示数，且接近电源电压，故C符合题意；
D．若定值电阻短路，则电流表有示数，电压表无示数，故D不符合题意。
故选C。
（3）如图乙，结合表格中的电流值可知，电流表量程为0~0.6A，分度值为0.02A，由指针位置可知，电流表读数为0.48A。
（4）根据表中的数据可得
所以得出结论：在电阻阻值一定的情况下，通过导体的电流与导体两端的电压成正比。
四、计算题（31题6分，32题9分，共15分）
31. 食物营养的热量计量单位“卡路里”定义为在1个标准大气压下，将1g水温度升高1℃所需要的热量。已知。求：
（1）1卡路里相当于多少焦耳的热量；
（2）成年人每天的基础代谢热量约为卡路里，这些热量的90%由热值是的焦炭来提供，则需要完全燃烧的焦炭质量是多少。
【答案】（1）4.2J （2）1.89×10-2kg
【解析】（1）1卡路里相当的热量
（2）完全燃烧的焦炭放出的热量为
则需要完全燃烧的焦炭质量是
32. 如图所示的电路中，电源电压恒定，小灯泡电阻值为20Ω（灯丝的电阻不变），定值电阻。求：
（1）当开关S1、S2都断开时，接入电路中的电流表A2的示数为0.2A，则电阻两端的电压是多少?
（2）电源电压是多少?
（3）当开关S1、S2都闭合时，接入电路中的电流表A1的示数也是0.2A，则定值电阻R1的阻值是多少?
【答案】（1）6V （2）10V （3）50Ω
【解析】（1）当开关、都断开时，灯泡L和串联，电流表A2测电路电流，则电阻两端的电压为
（2）电源电压为
（3）当开关S1、S2都闭合时，被短路，和灯泡L并联，电流表测的电流，则定值电阻R1的阻值为
实验次数
1
0.8
2.2
3.0
2
1.0
2.0
3.0
3
1.2
1.8
3.0
序号
1
2
3
4
5
电压U/V
0.5
1
1.5
2
2.4
电流I/A
0.1
0.2
0.3
0.4
