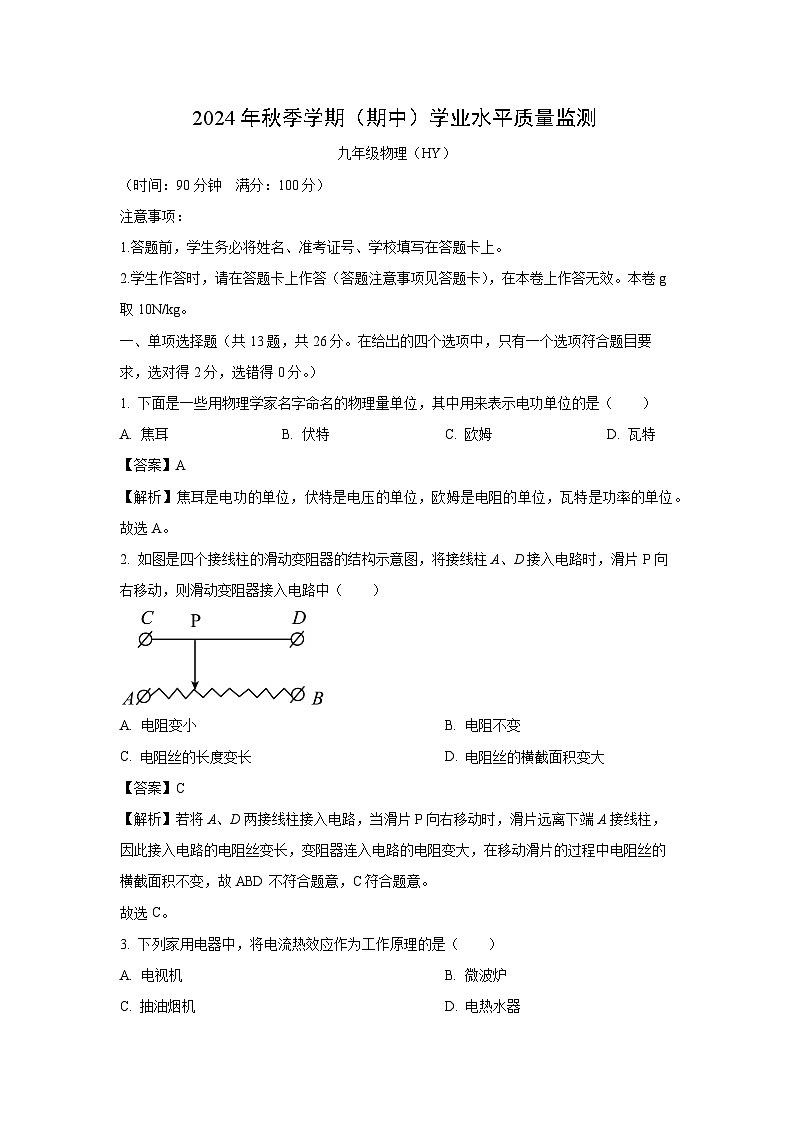

2024~2025学年广西壮族自治区河池市凤山县九年级上学期11月期中检测物理试卷（解析版）

这是一份2024~2025学年广西壮族自治区河池市凤山县九年级上学期11月期中检测物理试卷（解析版），共23页。试卷主要包含了 下列物体既有动能又有势能的是等内容，欢迎下载使用。
（时间：90分钟 满分：100分）
注意事项：
1.答题前，学生务必将姓名、准考证号、学校填写在答题卡上。
2.学生作答时，请在答题卡上作答（答题注意事项见答题卡），在本卷上作答无效。本卷g取10N/kg。
一、单项选择题（共13题，共26分。在给出的四个选项中，只有一个选项符合题目要求，选对得2分，选错得0分。）
1. 下面是一些用物理学家名字命名的物理量单位，其中用来表示电功单位的是（ ）
A. 焦耳B. 伏特C. 欧姆D. 瓦特
【答案】A
【解析】焦耳是电功的单位，伏特是电压的单位，欧姆是电阻的单位，瓦特是功率的单位。
故选A。
2. 如图是四个接线柱的滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动，则滑动变阻器接入电路中（ ）
A. 电阻变小B. 电阻不变
C. 电阻丝的长度变长D. 电阻丝的横截面积变大
【答案】C
【解析】若将A、D两接线柱接入电路，当滑片P向右移动时，滑片远离下端A接线柱，因此接入电路的电阻丝变长，变阻器连入电路的电阻变大，在移动滑片的过程中电阻丝的横截面积不变，故ABD不符合题意，C符合题意。
故选C。

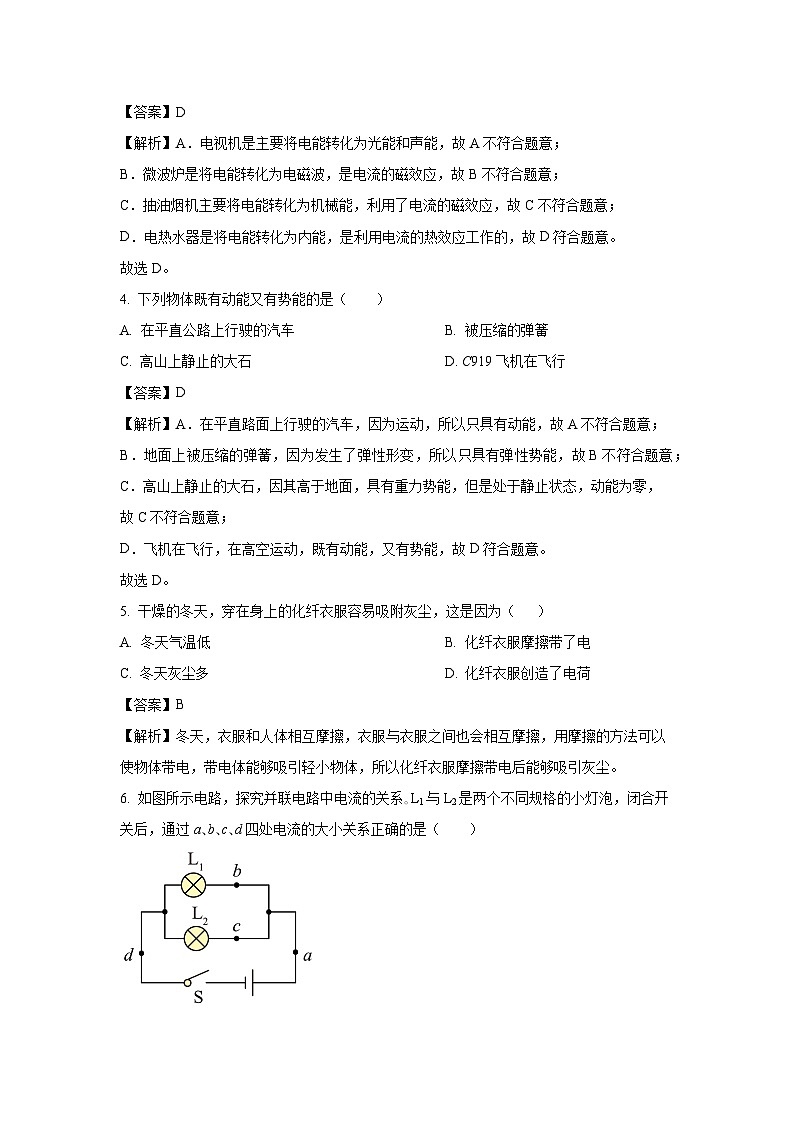

3. 下列家用电器中，将电流热效应作为工作原理的是（ ）
A. 电视机B. 微波炉
C. 抽油烟机D. 电热水器
【答案】D
【解析】A．电视机是主要将电能转化为光能和声能，故A不符合题意；
B．微波炉是将电能转化为电磁波，是电流的磁效应，故B不符合题意；
C．抽油烟机主要将电能转化为机械能，利用了电流的磁效应，故C不符合题意；
D．电热水器是将电能转化为内能，是利用电流的热效应工作的，故D符合题意。
故选D。
4. 下列物体既有动能又有势能的是（ ）
A. 在平直公路上行驶的汽车B. 被压缩的弹簧
C. 高山上静止的大石D. C919飞机在飞行
【答案】D
【解析】A．在平直路面上行驶的汽车，因为运动，所以只具有动能，故A不符合题意；
B．地面上被压缩的弹簧，因为发生了弹性形变，所以只具有弹性势能，故B不符合题意；
C．高山上静止的大石，因其高于地面，具有重力势能，但是处于静止状态，动能为零，故C不符合题意；
D．飞机在飞行，在高空运动，既有动能，又有势能，故D符合题意。
故选D。
5. 干燥的冬天，穿在身上的化纤衣服容易吸附灰尘，这是因为（ ）
A. 冬天气温低B. 化纤衣服摩擦带了电
C. 冬天灰尘多D. 化纤衣服创造了电荷
【答案】B
【解析】冬天，衣服和人体相互摩擦，衣服与衣服之间也会相互摩擦，用摩擦的方法可以使物体带电，带电体能够吸引轻小物体，所以化纤衣服摩擦带电后能够吸引灰尘。
6. 如图所示电路，探究并联电路中电流的关系｡L1与L2是两个不同规格的小灯泡，闭合开关后，通过a､b､c､d四处电流的大小关系正确的是（ ）
A. B.
C. D.
【答案】D
【解析】由电路图知道，两灯并联，Ia 为干路电流，Ib 、Ic 是两条支路的电流；
AB、根据干路电流等于各支路电流之和知道
Ia =Ib +Ic
故AB错误；
C、由于两个小灯泡是不同的规格，由并联电路各支路两端的电压相等和欧姆定律知道
Ib ≠Ic
故C错误；
D、由于a、d点都在干路上，所以
Ia =Id
故D正确。
故选D。
7. 甲机械的功率为100W，乙机械的功率为300W，两台机械正常工作时，下列说法中正确的是（ ）
A. 甲机械做功一定多B. 乙机械做功一定快
C. 甲机械做功一定快D. 两机械做功一样多
【答案】B
【解析】甲机械的功率为100W，乙机械的功率为300W，说明乙的功率大于甲的功率，而功率是用来描述物体做功的快慢的物理量，说明甲机械做功比乙机械慢；由可知，要判断做功的多少，还需知道时间，所以无法判断做功的多少，故B正确，ACD错误。
故选B。
8. 小明做完课间操从一楼走到二楼教室，此过程小明克服重力做的功最接近于( )
A. 150JB. 150WC. 1500JD. 1500W
【答案】C
【解析】中学生的体重大约500N，一个楼层的高度大约是3m，在此过程中克服重力做的功大约是W=Gh=500N×3m=1500J
9. 如图为汽油机工作过程中某冲程的示意图，此冲程是（ ）
A. 吸气冲程B. 压缩冲程
C. 做功冲程D. 排气冲程
【答案】B
【解析】由图可知，进气门和排气门都是关闭的，活塞上行，因此是压缩冲程，压缩冲程中机械能转化为内能。
故选B。
10. 2024年4月，3名中国航天员乘坐“神舟十八号”进入中国空间站。飞船沿椭圆形轨道绕地球运行，当飞船从近地点向远地点运动时，它的（ ）
A. 势能增大
B. 势能减小
C. 速度增大
D. 机械能增大
【答案】A
【解析】飞船在大气层以外，运动过程中不需要克服阻力做功，因此机械能是守恒的，当飞船从近地点向远地点运动时，飞船的高度增加，则重力势能增加，而动能变小，即速度变小，故A符合题意，BCD不符合题意。
故选A。
11. 图中，小灯泡、的额定电压相同。闭合开关后，发现比亮，下列分析正确的是（ ）
A. 的额定功率比的额定功率大
B. 两端电压比两端电压小
C. 的电阻比的电阻大
D. 通过的电流比通过的电流小
【答案】C
【解析】AC．开关闭合后，L1比L2亮，则说明L1的实际功率大于L2的实际功率，由于L1、L2两灯串联在电路中，所以通过L1、L2的电流相等，由可知灯L1的阻值大于灯L2的阻值，小灯泡、的额定电压相同，由可知，L1的额定功率比L2的额定功率小，故A错误，C正确；
BD．由于L1、L2两灯串联在电路中，所以通过L1、L2的电流相等，由可知灯L1的阻值大于灯L2的阻值，由U=IR可知两端电压比两端电压大，故BD错误。
故选C。
12. 《天工开物》记载了古人炒蒸油料的场景，如图，下列过程与物理知识对应不正确的是（ ）
A. 加热——木炭燃烧时热值不变B. 蒸煮——油料含有的热量增加
C. 翻炒——目的使油料受热均匀D. 飘香——分子在做无规则运动
【答案】B
【解析】A．热值只与物质种类有关，与燃料是否完全燃烧、质量、放出的热量无关，故A正确，不符合题意；
B．蒸煮时，油料温度升高，内能增加，热量为过程量，不能说含有热量，故B错误，符合题意；
C．翻炒时能使油料均匀受热，故C正确，不符合题意；
D．飘香是扩散现象，说明分子在做无规则运动，故D正确，不符合题意。
故选B。
13. 常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A. B.
C. D.
【答案】C
【解析】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
二、多项选择题（本大题共小3题，每小题3分，共9分。在给出的四个选项中，有多个选项符合题目要求。全部选对得3分，选对但不全得2分，有选错得0分。请考生用2B铅笔在答题卡上将选定的答案标号涂黑。）
14. 《物原》记载：“史佚始作辘轳。”如图，人们借助辘轳从井中汲水时，转动摇把，使绳子在轴筒上不断叠绕，从而将水桶从井中提出。以下方法可以提高辘轳机械效率的措施是（ ）
A. 增大桶内的水量B. 增大水桶的重力
C. 增大转动的速度D. 减小轴筒与轴之间的摩擦
【答案】AD
【解析】A．增大桶内的水量，有用功会变大，桶的重力不变，额外功不变，根据
可知，机械效率会变大，故A符合题意；
B．增大水桶的重力，在水的重力不变的情况下，有用功不变，额外功变大，根据
可知，机械效率会变小，故B不符合题意；
C．根据
可知，增大转动的速度不会改变机械效率的大小，故C不符合题意；
D．减小轴筒与轴之间的摩擦，有用功不变，额外功变小，根据
可知，机械效率会变大，故D符合题意。
故选AD。
15. 如图，一只蚂蚁以大小不变的速度沿碗中虚线从A点爬到B点，此过程中蚂蚁的（ ）
A. 动能先变小后不变B. 动能不变
C. 重力势能先变小后不变D. 重力势能不变
【答案】BC
【解析】AB．一只蚂蚁以大小不变的速度沿碗中虚线从A点爬到B点，蚂蚁质量不变，速度大小不变，因此蚂蚁的动能不变，故A不符合题意，B符合题意；
CD．蚂蚁从A点到B点，质量不变，高度先减小后不变，因此重力势能先变小后不变，故C符合题意，D不符合题意。
故选BC。
16. 如图所示是测量货车质量的地磅示意图。货车的质量通过电流表示数转换测出，电源电压不变， R0为定值电阻。闭合开关 S，下列说法正确的是（ ）
A. 货车的质量越大，滑动变阻器R接入电路的阻值越大
B. 货车的质量越大，电流表示数越大
C. 将电流表直接换成电压表也能测出货车的质量
D. 仅增大 R0，称量同一货车质量时，电流表示数变小
【答案】BD
【解析】A．由电路图可知，R与R0​串联，电流表测电路中的电流，当货车的质量越大时，压力传感器R的阻值越小，电路中的总电阻越小，故A错误；
B．质量越大，滑动变阻器连入电路中电阻越小，由欧姆定律可知，电路中的电流越大，即电流表的示数越大，故B正确；
C．将电流表直接换成电压表时，电压表串联在电路中，测量电源电压，示数不变，即不能测出货车的质量，故C错误；
D．仅增大R0​时，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表的示数变小，故D正确。
故选BD。
三、填空题（共6小题，每题2分，共12分）
17. 某柴油发动机机工作一段时间后，油箱里的柴油没有发生变化的是______（选填序号：①质量；②比热容；③热值），用冷水冷却发动机，是利用水的比热容较______（选填“大”或“小”）的特性。
【答案】②③ 大
【解析】[1]密度、比热容、热值是物质的特性，与物体的质量、体积无关，油箱里的柴油在使用的过程中质量、体积变小，但密度、比热容、热值不变。
[2]用冷水冷却发动机，是利用水比热容较大的特性，质量相同的水和其它物质相比，升高相同的温度时，吸收的热量更多。
18. 如图所示， 是生活中常用的物理降温“退热贴”。在退热过程中，人体的内能_________（选填“增大”或“减小” ），这是通过___________的方式改变物体的内能。
【答案】减小 热传递
【解析】[1][2]在退热过程中，人体放出热量，人体的内能减小，通过热传递的方式改变物体的内能。
19. 如图所示，两个电阻串联在电路中，已知。闭合开关，此时流过它们的电流分别为、，则______（选填“＞”“=”或“＜”）；若它们两端的电压分别为、，则______（选填“＞”“=”或“＜”）。
【答案】= ＞
【解析】[1]由图可知，电路为两电阻串联，根据串联电路中电流规律可知，电流处处相等，即=。
[2]根据串联分压原理可知，由于，则>。
20. 如图所示，小明同学用滑轮组匀速提升重270N的物体，若每个滑轮均重30N，绳重和摩擦忽略不计，物体在10s内，竖直匀速提升2m，拉力做功的功率为___________W，该滑轮组的机械效率为___________。
【答案】60 90%
【解析】[1]由图可知，绳子的有效股数n=3，提升重270N的物体，拉力
总功
拉力做功的功率
拉力做功的功率为60W。
[2]有用功
该滑轮组的机械效率
该滑轮组的机械效率90%。
21. 如图所示，连接的是部分节日彩灯；观察灯的结构发现，每个灯的灯丝如A灯引线上方均绕有金属电阻丝，这样做的目的是即使其中的一个灯丝断了，其余各灯仍可以正常发光；为保证灯的亮度，则电阻关系______。（填“大于”“小于”或“等于”）当某一灯丝断了之后，其它灯将要变______（填“亮”或“暗”）一些。
【答案】大于 暗
【解析】[1]电阻丝和灯丝是并联，根据并联电路，电压相等情况下，电阻越大，则电流越小。为保证灯的亮度，应让通过灯丝的电流大于通过电阻丝的电流，故应有。
[2]当某灯的灯丝断了之后，电流不流过灯丝而流过对应的电阻丝，故电路中总电阻增加，则电流变小，故其它灯亮度变暗。
22. 如图所示，电源电压恒为15V，灯泡L上标有“5V，5W”字样，滑动变阻器上标有“，2A”字样，定值电阻的阻值为，电流表量程为0~3A。当开关S闭合，、断开时，移动滑动变阻器滑片，使灯泡正常发光，此时滑动变阻器接入电路的电阻为______。当开关S、、闭合时，在保证电路安全的前提下，滑动变阻器的最大功率和最小功率的比值为______。
【答案】10
【解析】[1]当开关S闭合，、断开时，电路为灯泡和R2串联，当灯泡正常发光时，电路中的电流为
此时滑动变阻器两端电压为
滑动变阻器接入电路电阻为
[2]当开关S、、闭合时，电路为R1、R2并联，此时R1电流为
由电流表的量程可知，干路电流最大为3A，则滑动变阻器的最大电流为
当滑动变阻器全部接入电路中时，滑动变阻器的电流最小，为
根据可得，滑动变阻器的最大功率和最小功率的比值为
四、作图题（本大题共2小题，每小题2分，共计4分）
23. 作图题：
（1）在如图甲所示的电路中，以笔画线代替导线，补两根导线，要求：使两灯并联，电键S闭合后两灯发光，电流表只测灯的电流；
（2）如图所示乙实物电路中，有一根导线接错而使小灯泡被短路，请把这根导线找出来，在上面打一个“×”，并在方框中画出正确的电路图。
【答案】（1） （2）
【解析】（1）根据题意，两灯泡并联，开关控制两用电器说明开关在干路上，电流表与灯泡在同一条支路上，灯泡L1在另一条支路上，作图如下所示：
（2）乙图中灯泡右接线柱与开关左接线柱之间的导线，导致电路发生电源短路，应去掉，则剩余电学元件构成串联电路，即电流从电源正极流出依次经过开关和灯泡回电源的负极，电路图如下所示：
五、实验探究题（本大题共4小题，每空1分，共25分）
24. （1）小桂做“探究动能大小跟哪些因素有关”的实验，让小球分别从斜面上A处和B处滚下（如图a），小球从______处滚下时在水平面上运动速度较大；比较图b中的两次现象，可知动能大小与______有关；实验中是通过观察______来判断小球动能的大小；
（2）小林设计了探究水和沙子吸热能力的实验。如下图所示，在两个相同的烧杯中装入质量相同的水和沙子并插入温度计，用相间的两个酒精灯进行加热；
①组装器材时，应______（填“从A到B”或“从B到A”）；
②通过实验、小标发现质量相同的水和沙子，吸收相同的热量，水的温度升高较慢，吸热能力较______（填“强”或“弱”）。
【答案】（1）A 速度 撞击后纸盒运动的距离 （2）从B到A 强
【解析】（1）[1]同一物体从一斜面上向下滚动，它在斜面上的位置越高，到达底端时速度越大。故A处滚下时速度较大。
[2]从高度不同两处滚下的球到达底面时速度不同，它们将纸盒撞击得远近不同，说明对纸盒做功多少不同。这说明速度影响物体动能的大小。
[3]能量不容易测量，我们是通过物体撞击纸盒后纸盒运动的距离来显示能量多少的，运用了转换法。
（2）[4]因为实验中要使用酒精灯外焰加热，故应先调整B的位置，故应从B到A安装。
[5]质量相同的水和沙子，吸收相同的热量，水的温度升高得慢，说明水的吸热能力强。
25. 探究电流通过导体产生的热量的多少与什么因素有关
实验小组同学猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关。于是他们利用如图器材进行了探究实验。
甲、乙、丙三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
（1）选用________组合，并将它们________联接到电源两端进行实验，可以探究电热与电阻的关系。
（2）选用乙、丙组合，串联接到电源两端进行实验，可以探究电热与________的关系，其中15Ω电阻的作用是________。
（3）选用乙、丙组合，串联接到电源两端进行实验，发现乙装置U形管中液面无高度差，丙装置U形管中液面有高度差，产生此现象的原因可能是乙装置________。
【答案】（1）甲乙 串 （2）电流 见解析 （3）电阻出现短路
【解析】（1）[1][2]要探究导体产生的热量的多少与电阻大小是否有关，应控制电流和通电时间一定，而电阻不同，由图可知应选用甲和乙两容器，将它们串联接到电源两端。
（2）[3][4]选用乙、丙组合，串联接到电源两端进行实验，两个容器内电阻相等，乙容器中15Ω的电阻和5Ω的电阻并联，由串并联电路的特点可知通过两个容器内电阻的电流不相等，可以探究电热与电流的关系。由并联分流的特点可知，15Ω电阻起到分流的作用。
（3）[5]选用乙、丙组合，串联接到电源两端进行实验，乙装置U形管中液面无高度差，丙装置U形管中液面有高度差，可能乙装置电阻出现短路，不会产生热量，可能乙装置漏气。
26. 在测量小灯泡电阻实验中，某同学选用标有“2.5V”字样的小灯泡进行实验；
（1）如图甲所示连接好电路，将滑片P移至最右端，接通电路后，发现小灯泡不发光，电流表有示数，电压表示数为零，其原因可能是小灯泡___________；
（2）排除故障后，闭合开关S，调节滑片P，电流表的示数如图乙所示为___________A，为测量小灯泡正常发光时的电阻，应将滑片P向___________（选填“A”或“B”）端移动；
（3）分析表格中记录的实验数据，可知小灯泡正常发光时的电阻约为___________Ω（结果保留小数点后一位）；实验中发现灯泡越亮，温度越高，结合数据可知：灯丝温度越高，电阻越___________；
（4）某同学在实验过程中发现用力捏滑片与电阻丝接触处，灯泡发光明显变亮。请依据影响导体电阻大小的因素分析，产生这一现象的原因可能是___________。
【答案】（1）短路 （2）0.24 A （3）8.3 大 （4）捏滑片减小了滑动变阻器接入电路中电阻丝的长度，减小了电阻
【解析】（1）将滑片P移至最右端，接通电路后，发现小灯泡不发光，电流表有示数，说明电路是通路，电压表示数为零，说明电压表所测量小小灯泡短路。
（2）[1]选择小量程，分度值为0.02A，电流表的示数如图乙所示为0.24A。
[2]分析表格可知，此时小灯泡两端的电压为2V左右，为测量小灯泡正常发光时的电阻，小灯泡两端的电压需要增大，故应减小滑动变阻器两端的电压，应将滑片P向A端移动。
（3）[1]分析表格中记录的实验数据，可知小灯泡正常发光时的电阻约为
[2]当电压比较低时，比如为1V，电流为0.18A，此时小灯泡的电阻为
当电压为2.5V时，电阻大小为8.3Ω，实验中发现灯泡越亮，温度越高，结合数据可知：灯丝温度越高，电阻越大。
（4）在实验过程中发现用力捏滑片与电阻丝接触处，灯泡发光明显变亮，说明捏滑片减小了滑动变阻器接入电路中电阻丝的长度，减小了电阻。
27. 小王同学利用如图甲的电路“探究电流与电压、电阻的关系”，已知电源电压为4.5V且保持不变，实验用到的定值电阻阻值分别为、、、、，滑动变阻器的规格为“”。
（1）用笔画线代替导线按图甲所示电路图将图乙中实物电路连接完整______（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）；
（2）闭合开关，发现电压表和电流表均无示数，小王利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数：接在a、c之间，电压表无示数，如果电路连接完好，只有一个元件有故障，该故障是____________；
（3）问题解决后，她接入阻值为的电阻进行实验，当电压表示数为2V时，电流表示数如图丙所示，为______A；完成实验后得到了如表中的数据，对数据进行分析后得出实验初步结论是：电阻一定时，通过电阻的电流与它两端的电压成______；
（4）接下来小王再次对“电流与电阻关系”进行探究，为了用题目中提供的所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持______V不变。完成第一组实验，断开开关改接另一个定值电阻后，继续操作了以下四步：①闭合开关；②将滑动变阻器的滑片移到最右端；③记录电流表示数；④将滑动变阻器的滑片移到适当位置。从安全和规范角度考虑，操作顺序正确的是______。下列实验多次测量的目的与本实验不同的是______；
A.测量小灯泡的电功率 B.测量物体的长度 C.探究物重与质量的关系
（5）小王同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图像如图丁，且实验中各电路元件完好，读数、记录均正确。但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丁中的数据分析，阻值为______的定值电阻连入电路时未移滑片，这次实验之前的那一次实验，小王选取的是阻值为______的定值电阻。
【答案】（1） （2）滑动变阻器断路 （3）0.20 正比 （4）1.5 ②①④③ B （5）20 5
【解析】（1）滑动变阻器的滑片P向左移动，电路中电流变大，滑动变阻器接入电路中的电阻变小，连接变阻器左下角接线柱，如图所示
（2）闭合开关，电压表和电流表均无示数，说明电路断路；把电压表分别接在a、b之间和b、c之间，电压表均有示数，说明c、a和b、a部分是通路，接在a、c之间，电压表无示数，说明b、c之间断路，如果电路连接完好，只有一个元件有故障，该故障是滑动变阻器断路。
（3）[1]由图丙可知，电流表的量程是0～0.6A，分度值是0.02A，所以电流表的示数为0.20A。
[2]由表中数据可知，电压增大几倍，对应的电流也增大几倍，可以得到电阻一定时，通过电阻的电流与它两端的电压成正比。
（4）[1]根据串联分压可知
当定值电阻最大时，对应的变阻器连入电路最大，电压表示数最小，即
定值电阻两端的电压至少为
[2]断开开关，改接另一个定值电阻后，从安全和规范角度考虑，应先把滑动变阻器的滑片调至阻值最大处，然后闭合开关，滑片移到适当位置使电压表示数保持不变，记录电流表的示数，故正确的顺序为②①④③。
[3]本实验多次测量的目的是寻找普遍规律。
A. 测量小灯泡的电功率多次测量得出，灯的亮度由实际功率决定的结论，与本实验相同，故A不符合题意；
B. 测量物体的长度多次测量为了求平均值，减小误差，与本实验不同，故B符合题意；
C. 探究物重与质量的关系多次测量得出，物体所受重力与其质量成正比，与本实验相同，故C不符合题意。
故选B。
（5）[1]由图丙画出的电流与电阻关系图像可知，除定值电阻为20Ω外，电流与电阻之积为均为3V不变，所以阻值为20Ω的定值电阻连入电路时未移动滑片。
[2]由串联电路的规律和欧姆定律可得，此时滑动变阻器接入电路中的电阻
定值电阻两端的电压
变阻器两端电压为
U=U-Uv=4.5V-3V=1.5V
定值电阻的电压为滑动变阻器两端电压的2倍，根据分压原理，定值电阻的阻值是滑动变阻器阻值的2倍，即定值电阻为
六、计算题（共3小题，共24分）
28. 我国自行设计研制的AG600全状态新构型灭火飞机。若该飞机以270km/h的速度匀速直线航行20min，消耗航空燃油1.35t，飞机发动机的功率为。（航空燃油的热值为）求：
（1）消耗的航空燃油完全燃烧放出的热量是多少？
（2）飞机在航行过程中的阻力是多少？
【答案】（1） （2）
【解析】（1）燃油完全燃烧放出的热量为
（2）飞机匀速航行的速度
由可知飞机航行过程中的牵引力为
由二力平衡的条件可知飞机航行过程中的阻力为
29. 如图甲所示，为某款双控温多功能家用涮烤两用分体电火锅，该电火锅部分参数如下表所示。该锅可实现火锅、烧烤同时进行，也可以分开控制，其部分简化电路图如图乙所示。开关S1控制对汤锅进行加热的电路，R1、R2均为电热丝，R2与温控开关并联：S左、S右可控制左、右两侧的烧烤盘的电路。请回答下列问题：
（1）汤锅加热状态正常工作时，R1的电阻是多少?
（2）R2的电阻为56Ω，该汤锅保温档时的额定保温功率是多少?
（3）在一次野外烧烤中，通过很长的导线把该电火锅连入电压为220V的农户家中，但是发现烤肉速度比较慢。因为距离远，导线有电阻，导致电路的功率变小。当只让烧烤盘的右盘工作时，测出整个电路消耗的功率为330W，此时右盘两端的实际电压是多少?
【答案】（1）44Ω；（2）484W；（3）181.5
【解析】解：（1）由公式可知，当S1闭合，温控开关也闭合时，只有电热丝R1工作，电路中电阻最小，电功率最大，此时处于加热状态，则R1的电阻为
（2）由公式可知，当S1闭合，温控开关断开时，R1和R2串联，此时电路中的电阻最大，电功率最小，为保温状态，则该汤锅保温档时的额定保温功率为
（3）当只让烧烤盘的右盘工作时，测出整个电路消耗的功率（总功率）为330W，而整个电路两端的电压（电源电压）为220V，由可得此时电路中的电流为
则此时右盘两端的实际电压为
答：（1）汤锅加热状态正常工作时，R1的电阻为44Ω。
（2）该汤锅保温档时的额定保温功率为484W。
（3）在一次野外烧烤中通过很长的导线从一电压为220V的农家拉到烧烤点，发现烤肉速度比较慢。因为距离远，导线有电阻，所以导线会消耗了一些电能；当只让烧烤盘右盘工作时，右盘的实际电压是181.5V。
30. 小王研究照明系统模拟控制电路，如图甲所示。已知电源电压，定值电阻，为光敏电阻，其阻值随着光照强度E变化关系的部分数据，如下表所示（光照强度单位为坎德拉，符号为cd），当两端电压低至2V时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）。利用该装置可以实现当光照度低至某一设定值时，照明系统内照明灯自动工作。
（1）标有“6V 3W”字样的照明灯，正常工作时的电流为多大？
（2）闭合开关S，当两端电压低至2V时，求为多少？
（3）小王向老师借来电流表（量程为0~0.6A）、电压表（量程为0~3V）、滑动变阻器上标有“ 1A”的字样，连接成如图乙所示的电路。若光敏电阻处的光强E在1.5cd至5cd范围内变化，为保证电路安全，滑动变阻器允许连入电路的阻值范围为。
【答案】（1）0.5A （2） （3）
【解析】（1）由得正常工作时的电流为
（2）已知，则R1两端电压为
电路中的电流为
R1的电阻为
根据光照度与光敏电阻的关系为光照度与光敏电阻的乘积为36，则对应光照度为
（3）根据题意，电路中的最大电流为，电路中的电阻为
若时，R1的电阻为
则。当电压表的示数最大时即，根据串联分压原理可知，R0接入电路中的阻值最大，R0两端电压为
当时，
则
的取值范围为。
次数
1
2
3
4
U/V
1.0
2.0
2.5
2.8
I/A
0.18
0.28
0.30
0.32
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.25
额定电压
烧烤盘的电阻
汤锅的额定功率
左盘
右盘
加热
保温
220V
60.5Ω
121Ω
1100W
光照度E/cd
1.0
2.0
3.0
4.0
5.0
6.0
光敏电阻阻值/
36.0
18.0
12.0
9.0
7.2
6.0
