中考物理第一轮复习专题18 电学微专题三（2考点+2考向）（讲义）（电学综合计算）（解析版）（全国通用）

这是一份中考物理第一轮复习专题18 电学微专题三（2考点+2考向）（讲义）（电学综合计算）（解析版）（全国通用），共16页。

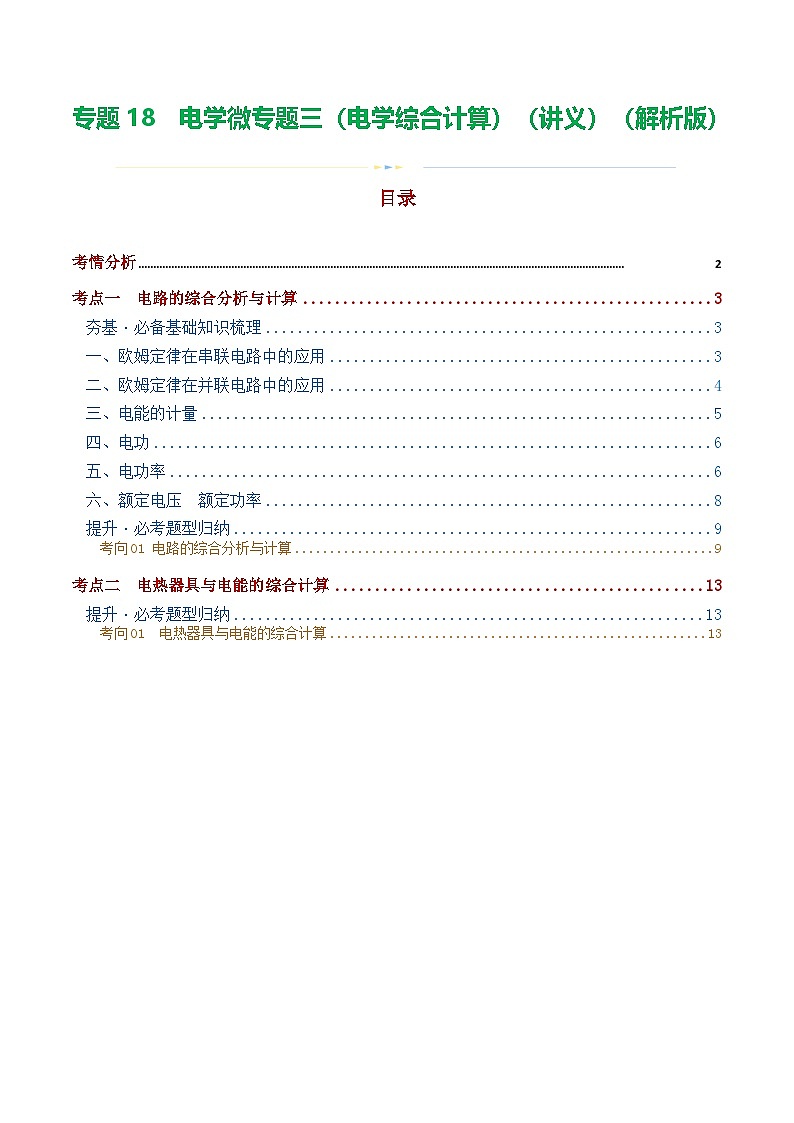

目录
考情分析 \l "_Tc3470" PAGEREF _Tc3470 \h 2
TOC \ "1-3" \h \u \l "_Tc23086" 考点一 电路的综合分析与计算 PAGEREF _Tc23086 \h 3
夯基·必备基础知识梳理 \l "_Tc31876" PAGEREF _Tc31876 \h 3
\l "_Tc21714" 一、欧姆定律在串联电路中的应用 PAGEREF _Tc21714 \h 3
\l "_Tc17959" 二、欧姆定律在并联电路中的应用 PAGEREF _Tc17959 \h 4
\l "_Tc6874" 三、电能的计量 PAGEREF _Tc6874 \h 5
\l "_Tc7258" 四、电功 PAGEREF _Tc7258 \h 6
\l "_Tc27650" 五、电功率 PAGEREF _Tc27650 \h 6
\l "_Tc18369" 六、额定电压 额定功率 PAGEREF _Tc18369 \h 8
提升·必考题型归纳 \l "_Tc16076" PAGEREF _Tc16076 \h 9
\l "_Tc15235" 考向01 电路的综合分析与计算 PAGEREF _Tc15235 \h 9
\l "_Tc24010" 考点二 电热器具与电能的综合计算 PAGEREF _Tc24010 \h 13
提升·必考题型归纳 \l "_Tc13280" PAGEREF _Tc13280 \h 13
\l "_Tc10314" 考向01 电热器具与电能的综合计算 PAGEREF _Tc10314 \h 13

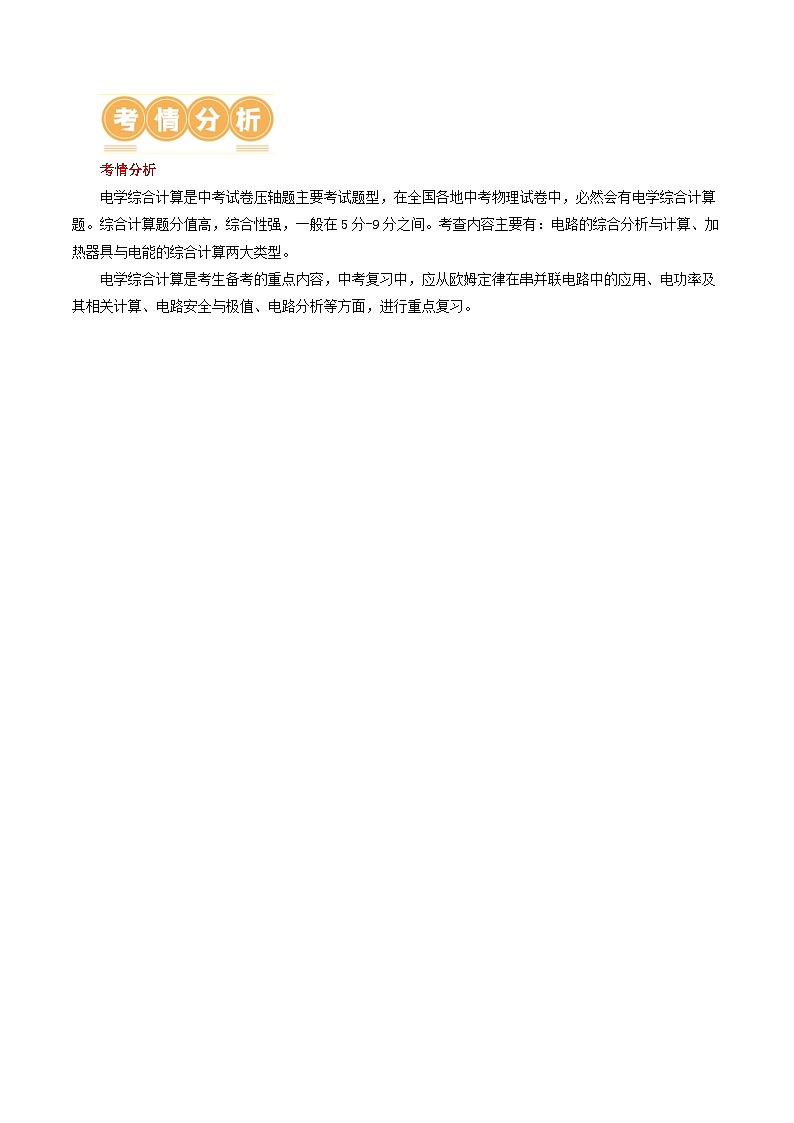

考情分析
电学综合计算是中考试卷压轴题主要考试题型，在全国各地中考物理试卷中，必然会有电学综合计算题。综合计算题分值高，综合性强，一般在5分-9分之间。考查内容主要有：电路的综合分析与计算、加热器具与电能的综合计算两大类型。
电学综合计算是考生备考的重点内容，中考复习中，应从欧姆定律在串并联电路中的应用、电功率及其相关计算、电路安全与极值、电路分析等方面，进行重点复习。

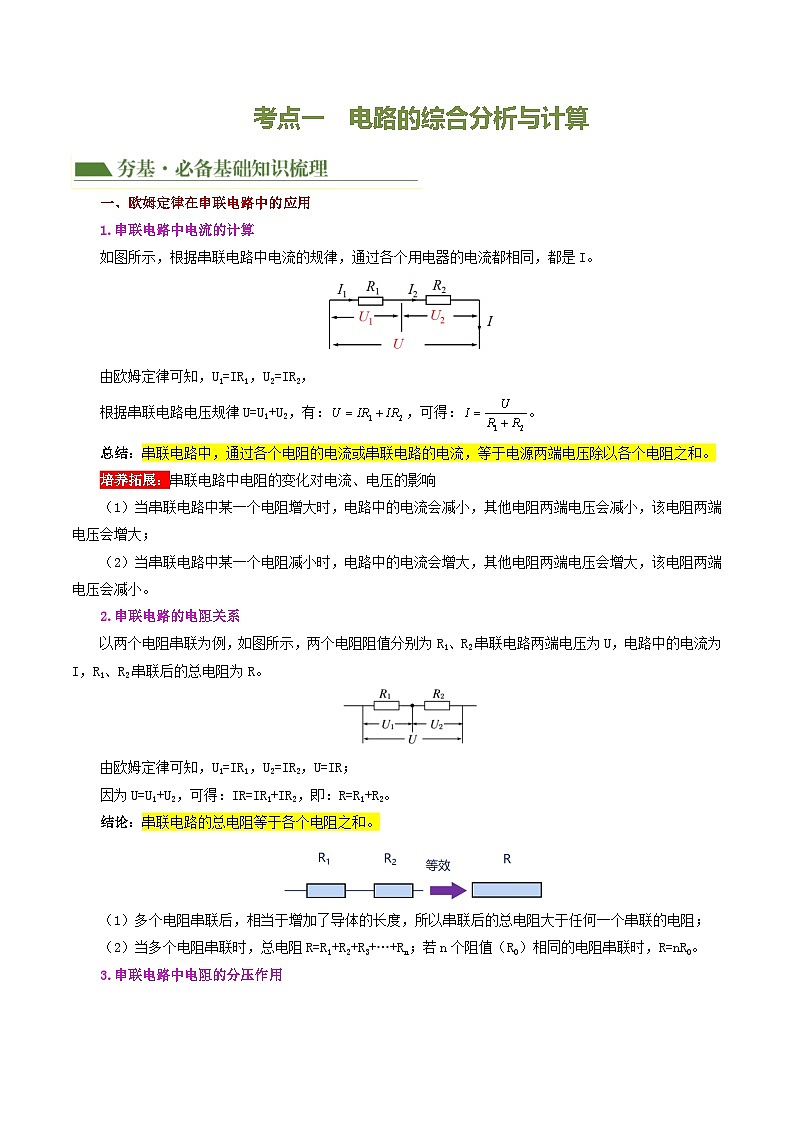

考点一 电路的综合分析与计算
一、欧姆定律在串联电路中的应用
1.串联电路中电流的计算
如图所示，根据串联电路中电流的规律，通过各个用电器的电流都相同，都是I。
由欧姆定律可知，U1=IR1，U2=IR2，
根据串联电路电压规律U=U1+U2，有：，可得：。
总结：串联电路中，通过各个电阻的电流或串联电路的电流，等于电源两端电压除以各个电阻之和。
培养拓展：串联电路中电阻的变化对电流、电压的影响
（1）当串联电路中某一个电阻增大时，电路中的电流会减小，其他电阻两端电压会减小，该电阻两端电压会增大；
（2）当串联电路中某一个电阻减小时，电路中的电流会增大，其他电阻两端电压会增大，该电阻两端电压会减小。
2.串联电路的电阻关系
以两个电阻串联为例，如图所示，两个电阻阻值分别为R1、R2串联电路两端电压为U，电路中的电流为I，R1、R2串联后的总电阻为R。
由欧姆定律可知，U1=IR1，U2=IR2，U=IR；
因为U=U1+U2，可得：IR=IR1+IR2，即：R=R1+R2。
结论：串联电路的总电阻等于各个电阻之和。
（1）多个电阻串联后，相当于增加了导体的长度，所以串联后的总电阻大于任何一个串联的电阻；
（2）当多个电阻串联时，总电阻R=R1+R2+R3+…+Rn；若n个阻值（R0）相同的电阻串联时，R=nR0。
3.串联电路中电阻的分压作用
如图所示，R1、R2串联，根据欧姆定律可知U1=IR1，U2=IR2，所以；
即，串联电路中各电阻两端电压与其阻值成正比。
培养拓展：串联分压的两个重要推论
推论一：串联电路中任何两个电阻两端电压之比都等于其阻值之比，即：U1:U2:U3:…：Un=R1:R2:R3:…：Rn。
推论二：串联电路中，哪个用电器的电阻大，哪个用电器分得的电压就高，,。
应用：当电路中总电压大于用电器正常工作电压时，可在电路中串联一个合适的电阻分去多余的电压，用电器就可以正常工作了。
二、欧姆定律在并联电路中的应用
1.并联电路电流的计算
如图所示，根据并联电路电压的规律，电阻R1、R2两端电压都等于电源电压U。
由欧姆定律可知，；
当电阻R1的阻值发生变化，而电阻R2阻值不变时，因电源电压U不变，所以I1会变化，I2不变；
根据并联电路电流规律，有：I=I1+I2，干路电流也会变化。
总结：当并联电路的一个支路的电阻改变时，这个支路的电压不变，电流会变化，干路电流也会变化，但另一个支路的电流和电压都不变。
2.并联电路的电阻关系
以两个电阻的并联为例。如图所示，两个并联的电阻分别为R1、R2，并联电路两端电压为U，通过R1、R2的电流分别为I1、I2，干路中电流为I，R1、R2并联后的总电阻（等效电阻）为R。
由欧姆定律可知，，
因为I=I1+I2，所以，即。
结论：并联电路总电阻的倒数等于各并联电阻的倒数之和。
培养拓展：（1）因为导体并联相当于增加了导体的横截面积，所以并联后的总电阻比任何一个分电阻都小；
（2）并联电路每增加一个并联支路，都相当于增大了一次导体的横截面积，并联电路总电阻就会减小；
（3）在只有两个电阻并联时，；
（4）若n各电阻并联，则；当n各相同电阻并联时，。
3.并联电路中电阻的分流作用
如图所示，R1与R2并联，根据欧姆定律可知，所以；
即：并联电路中，通过各支路的电流与其电阻成反比。
三、电能的计量
1.电能的计量工具—电能表（也称为电度表）
（1）作用：计量用电器在一段时间内消耗的电能。
（2）读数方法：电能表在一段时间内前后两次示数的差值，就是这段时间内用电的度数，即这段时间内消耗的电能。
（3）电能表上所标参数的物理意义
2.其他电能表
（1）IC卡电能表：也称为IC卡预付费电能表、智能电表。IC卡电能表先买后用，不需要麻烦的人工抄表，解决了收费难的问题。

IC卡电能表 电子式电能表
（2）电子式电能表：如图所示电子式电能表，没有转动的铝盘，相较于带铝盘的机械式电能表，具有相应快、精度高、功耗低、重量轻、可远程抄表和网上缴费等优点，现正逐步代替机械式电能表。
3.用电能表测量电路消耗电能的方法
（1）方法一：电能表在一段时间内前后两次读数之差，就是这段时间内电路消耗的电能总量。
（2）方法二：可通过转盘所转过的圈数（或指示灯闪烁的次数）间接计算出电路消耗的电能。如参数为“1600r/（kW·h）”的电能表，转盘转过80转消耗的电能为：。
四、电功
1.电功
（1）当电能转化为其他形式能时，我们就说电流做了功，电功用“W”表示。
（2）电流做功过程就是将电能转化为其他形式能的过程。消耗了多少电能就有多少电能转化为其他形式的能，电流也就做了多少功。所以，用电器消耗了多少电能和通过用电器的电流做了多少功，这两种说法的含义是一样的。
2.影响电功多少的因素：大量的实验表面，电流做功的多少跟电流的大小、电压的高低和通电时间有关。加在用电器上的电压越高、通过用电器的电流越大、用电器通电时间越长，电流做的功就越多。
3.电功的计算
（1）计算式：W=UIt，即电流在某段电路上所做的功，等于这段电路两端电压、电路中的电流和通电时间的乘积。
（2）两个重要的推导公式
结合欧姆定律可导出电功的计算公式：；
结合欧姆定律可导出电功的计算公式：。以上两公式只适用于纯电阻电路。
五、电功率
1.电功率的计算
（1）定义式：。已知某用电器的工作时间t和在这段时间内消耗的电能W，就可以用该公式计算用电器的电功率。
公式中各符号所代表的物理意义：
P—电功率，单位：瓦特（W）；W—电功，单位：焦耳（J）；t—时间，单位秒（s）。
（2）计算式：将W=UIt代入公式中，可得到P=UI，即已知某用电器两端电压U和通过用电器的电流I，就可以用该公式计算出该用电器的电功率。
公式P=UI中各符号的物理意义：P—电功率，单位：瓦特（W）；U—电压，单位：伏特（V）；I—电流，单位安培（A）。
（3）导出式：、。
对于纯电阻电路，由P=UI及可推导出上述导出式。
培优拓展：电路中电功率关系的三个推论
（1）两个比例关系
推论一：对于纯电阻串联电路来说，由可知各电阻消耗的电功率与其阻值成正比，即P1：P2：…=R1：R2：…。
推论二：对于纯电阻比例电路来说，由可知各电阻消耗的电功率与其阻值成反比，即。
（2）电路的总电功率
推论三：无论是串联电路还是并联电路，整个电路消耗的总电功率都等于各个用电器消耗的电功率之和，即：。
2.对电功率的理解
3.电功和电功率的区别与联系
六、额定电压 额定功率
1.现象探究—用电器的电功率
2.额定电压和额定电功率的相关物理量
3.额定功率P额与实际功率P实的区别与联系
4.额定功率与实际功率的计算
（1）由欧姆定律可推导出，用电器的额定功率，用电器的实际功率。
（2）当用电器阻值不变时，由可推出。
（3）当用电器在额定电压U额下工作时，其功率为额定功率P额，故根据可求出用电器在额定电压下工作时的电阻。
5.串联电路和并联电路中电功和电功率的关系
考向01 电路的综合分析与计算
（一）利用欧姆定律解题时要注意：（1）上下标要统一。在实际电路中，往往有几个用电器，即使是同一个用电器，在不同时刻的I、U值也不同，因此在应用欧姆定律解题时应对同一用电器同一时刻的I、U值标上统一的上下标，以避免张冠李戴。（2）单位统一。欧姆定律中的各物理量的单位一定要统一。例如有kV、mA等单位时，要注意换成V、A。
（二）I-U关系图像：I-U关系图像是一条直线时，说明是定值电阻，阻值不发生变化；I-U图像是曲线的，说明是非定值电阻，阻值会发生变化，该图像上的每个点表示的都是在该位置时对应的电阻值，故计算时只能从图像中读出相应的电流、电流值代入计算。
（三）电路安全问题：分析电路元件的限流、限压问题时，主要结合欧姆定律，利用串、并联电路电压和电流的规律来分析、求解，分析问题时的切入点如下：（1）串联时：串联电路中电流处处相同，为了不损坏元件，电路中电流不能大于各元件允许通过的最大电流中的最小电流；（2）并联时：并联电路两端电压相等，为了不损坏元件，并联电路两端电压不能大于各元件两端允许最大电压中的最小电压。
（四）额定功率和实际功率的桥梁—电阻：当用电器的电阻大小不变时，可先由额定参数求出用电器的电阻，然后再结合实际工作时的电压、电流，利用公式或计算出实际功率。
（五）判断灯泡的亮度：比较灯泡的亮度实际上就是比较灯泡的实际功率的大小。（1）在串联电路中，由可知，电流相等，电阻大的灯泡实际功率大，亮度高；（2）在并联电路中，由可知，电压相等，电阻小的灯泡亮度高。
（六）电功率的极值：（1）对整体电路：应电源电压不变，由公式可知，电路中总电阻最大时，电路总功率最小；电路中总电阻最小时，电路总功率最大；
（2）对电路中某一用电器（电阻不变）：由P=I2R可知，当通过它的电流最大时，其电功率最大；当通过它的电流最小时，其电功率最小。
【例1】（2024·贵州第一次模拟考试）如图所示，电源电压U=5V，定值电阻R1=10Ω，R2=20Ω，滑动变阻器R的最大阻值为20Ω，电压表的量程为3V，电流表的量程为0.6A。
（1）开关S1、S2、S3均闭合时，求电路消耗的总功率；
（2）S1闭合，S2、S3断开，为保证电路元件安全，求滑动变阻器R能接入电路的阻值范围。
【答案】（1）3.75W；（2）0~15Ω。
【解析】（1）S1、S2、S3均闭合时，R1、R2并联，滑动变阻器R、电压表、电流表被短接，电源电压U=5V，电路中定值电阻R1=10Ω，R2=20Ω，电路中的总电阻R总为
即推出
电路消耗的总功率
（2）S1闭合，S2、S3断开，R1与滑动变阻器R串联，电压表测量滑动变阻器R两端的电压，当滑动变阻器R接入电阻为0时，电路中总电阻最小，电路中的电流最大，此时电路中的电流为
由以上分析可知，电路中电流最大时并未超过电流表的量程，故滑动变阻器阻值可选取的最小值为Rmin=0。
根据串联电路中的电阻分压原理，滑动变阻器的电阻越大，其两端电压越大，电压表的示数也就越大，但电压表由于量程限制，最大示数只能到3V，此时是滑动变阻器达到电路安全允许的最大值，根据串联电路中电源两端电压等于各用电器两端电压之和
可知，当滑动变阻器R两端的电压达到电压表的量程Umax=3V时，定值电阻R1两端电压最小，此时电路中电流最小为
由以上分析可知，当时，滑动变阻器接入电路中的阻值最大，滑动变阻器接入电路中的最大阻值为
滑动变阻器R的最大阻值为20Ω，所以可以取到15Ω，综上可总结出滑动变阻器R能接入电路的阻值范围是0~15Ω。
答：（1）开关S1、S2、S3均闭合时，电路消耗的总功率为3.75W。（2）S1闭合，S2、S3断开，为保证电路元件安全，滑动变阻器R能接入电路的阻值范围是0~15。
【变式1-1】（2024·河北省中考一模深度拓展仿真01） 如图所示的电路，电源电压可调，R为标有“1.5A”字样的滑动变阻器，a、c为其两端点，电流表量程为0~3A，电压表量程为0~15V，灯L1标有“6V 7.2W”字样，灯L2标有“6V 4.8W”字样，忽略温度变化对灯丝电阻的影响。试问：
（1）L1正常发光时的电流和电阻；
（2）闭合开关S，断开和，在不损坏电路的情况下，使其中一盏灯正常发光，电压表示数是多少？
（3）闭合开关S和，断开，将电源电压调至12V，当滑动变阻器滑片P滑到b点时，小灯泡正常发光，此时，则滑动变阻器的最大阻值是多少？
（4）闭合开关S和，断开，将滑片P由b滑动到c端的同时调节电源电压，使小灯泡正常发光，其它各元件均安全，此过程中电路的总功率变化的范围。
【答案】（1）1.2A，5Ω；（2）10V；（3）20Ω；（4）8W~17.6W。
【解析】（1）灯L1标有“6V 7.2W”字样，L1正常发光时的电流
L1正常发光时的电阻
（2）闭合开关S，断开和，两灯泡串联，电压表测量两灯泡的总电压，灯L2标有“6V 4.8W”字样，则L2正常发光时的电阻
由于串联分压可知，在不损坏电路的情况下，使其中一盏灯正常发光，由于L2正常发光时的电阻大于L1正常发光时的电阻，所以L2的电压先达到额定电压6V，能正常发光，此时L1两端电压
则电压表示数U4=U2+U3=6V+4V=10V
（3）闭合开关S和，断开，则L2被短路，L1与滑动变阻器串联，当滑动变阻器滑片P滑到b点时，则滑动变阻器Rab接入电路中，小灯泡正常发光，则L1的电压达到额定电压6V，电源电压调至12V，则滑动变阻器此时电阻
由于，则滑动变阻器的最大阻值
（4）闭合开关S和，断开，则L1被短路，L2与滑动变阻器串联，电压表测量L2两端电压，滑片P由b滑动到c端的同时调节电源电压，使L2小灯泡正常发光，则电压表安全，则电路中电流
则电路中电流表安全，滑片P在b端时，L2小灯泡正常发光，则电源电压
则电路的最小总功率
滑片P在c端时，L2小灯泡正常发光，则电源电压
则电路的最大总功率
所以此过程中电路的总功率变化的范围为8W--17.6W。
【变式1-2】（2023·德阳）如图甲所示，电路中电源电压保持不变，电压表量程可选，电流表量程0~1.2A，滑动变阻器R2（最大阻值未知），定值电阻R3=100Ω。闭合开关S1、S3，断开开关S2，将滑动变阻器R2的滑片从b端移动到a端，流过定值电阻R1的电流与其两端的电压关系图像如图乙所示。求：
（1）定值电阻R1的阻值和滑动变阻器R2的最大阻值；
（2）若闭合开关S2、S3，断开开关S1，使R2的滑片位于滑动变阻器的中点位置c，整个电路通电100s产生的电热；
（3）若闭合开关S1、S3，断开开关S2，若电压表的量程为0~15V，在保证电路元件都安全的情况下，调节滑动变阻器的滑片，电路总功率的变化范围。
【答案】（1）10Ω，50Ω；（2）720J；（3）2.4W~14.4W。
【解析】（1）闭合开关S1、S3，断开开关S2，滑动变阻器R2的滑片在a端时，此时只有定值电阻R1接入电路，由乙图可知，此时电路中的电流最大，故流过定值电阻R1的电流为I1=1.2A，此时电压表的示数等于电源的电压为U1=12V；定值电阻R1的阻值
滑动变阻器R2的滑片在b端时，滑动变阻器最大值R2与R1串联，此时流过定值电阻R1的电流最小，由乙图可知，流过定值电阻R1的电流为I2=0.2A，R1两端的电压为U'=2V，滑动变阻器的电压
U2=U-U'=12V-2V=10V
滑动变阻器的最大阻值
（2）电源电压保持不变，若闭合开关S2、S3，断开开关S1，电阻R2与R3并联，电流表测干路电流，使R2的滑片位于中间位置c点，滑动变阻器接入电路的电阻为R'=25Ω，此时通过滑动变阻器R2的电流
通过R3的电流
干路中的电流I干=I3+I'2=0.12A+0.48A=0.60A
整个电路通电100s产生的电热为Q=UI干t=12V×0.60A×100s=720J
（3）若闭合开关S1、S3，断开开关S2，滑动变阻器R2的滑片在b端时，滑动变阻器R2与R1串联，变阻器连入电路的电阻最大，此时R1两端的电压为2V，电流为0.2A，电路中的电流最小，电路的功率最小，最小功率为Pmin=UImin=12V×0.2A=2.4W
滑动变阻器R2的滑片在a端时，接入电路的电阻最小，电路中的电流最大，尽管电压表的量程0~15V，但电源电压为12V，此时电压表的示数最大值为12V，根据图像知，此时电流为1.2A；电路的最大功率
Pmax=UImax=12V×1.2A=14.4W
电路总功率的变化范围为2.4W~14.4W。
答：（1）定值电阻R1的阻值是10Ω，滑动变阻器R2的最大阻值50Ω；（2）若闭合开关S2、S3，断开开关S1，使R2的滑片位于滑动变阻器的中点位置c,整个电路通电100s产生的电热720J；（3）若闭合开关S1、S3，断开开关S2，若电压表的量程为0~15V，在保证电路元件都安全的情况下，调节滑动变阻器的滑片，电路总功率的变化范围是2.4W~14.4W。
考点二 电热器具与电能的综合计算
考向01 电热器具与电能的综合计算
（一）利用电能表计算电能：因为电能表的参数Nr（kW·h）表示转盘转N转电流消耗1kW·h的电能，故电能表参数Nr（kW·h）与电能表转盘转过的圈数n、电路消耗的电能W的关系为：。
（二）额定功率和实际功率的桥梁—电阻：当用电器的电阻大小不变时，可先由额定参数求出用电器的电阻，然后再结合实际工作时的电压、电流，利用公式或计算出实际功率。
（三）对电路中某一用电器（电阻不变）：由P=I2R可知，当通过它的电流最大时，其电功率最大；当通过它的电流最小时，其电功率最小。
【例2】（2024·安徽省黄山市学校中考物理综合检测）某品牌电热水壶的铭牌如图甲所示，该电热水壶内部有一个发热电阻 R（电阻和阻值不变），一个定值电阻R0。温控器S是一个双金属片温控开关，当温度较低时，其处于闭合状态，发热电阻R加热。当水沸腾后，S会自动断开进入保温状态，从而实现了自动控制。【c水 = 4.2×103 J/(kg·℃)】
（1）请根据题意画出电热水壶内部的电路图；
（2）将一满壶初温为25℃的水加热到75℃，水吸收的热量是多少？
（3）用如图乙所示的电能表单独测量该电热水壶的实际电功率。电热水壶单独加热时，3min电能表中间的铝质圆盘转动了24转，此时电热水壶的实际电功率是多少？
【答案】（1）如图；（2）5.25×105J；（3）800W。
【解析】（1）温控器S是一个双金属片温控开关，当温度较低时，其处于闭合状态，发热电阻R加热。当水沸腾后，S会自动断开进入保温状态，从而实现了自动控制。因发热电阻为R，根据可知，当电压较高时，电功率较大，为加热状态，当电压较低时，电功率较小，为保温状态；根据串联电路电压的规律结合题意可知，发热电阻 R与定值电阻R0串联，且温控器S与R0并联，当温度较低时，其处于闭合状态，则R0短路，电路为发热电阻R的简单电路，其电压为电源电压；当水沸腾后，S会自动断开进，此时两电阻串联，电阻R的电压小于电源电压，电热水壶内部的电路图如下所示：
（2）由密度公式可知，电热水壶中水的质量
m=ρ水V=1.0×103kg/m3×2.5×10-3m3=2.5kg
水吸收的热量
Q吸=c水m(t﹣t0)=4.2×103J/(kg·℃)×2.5kg×(75℃﹣25℃)=5.25×105J
（3）600r/(kW·h) 表示电路中用电器每消耗1 kW·h 的电能，电能表的铝质圆盘转过600转；电能表中间的铝质圆盘转动了24转，电热水壶消耗的电能
电热水壶的实际电功率
答：（1）电路图如上所示；（2）将一满壶初温为25℃的水加热到75℃，水吸收的热量是5.25×105J；（3）此时电热水壶的实际电功率是800W。
【变式2-1】（2024·包头中考第一次模拟）某电热水器内部简化电路如图甲所示，由控制电路和加热电路组成。控制电路中电源电压恒为12 V，R0为定值电阻，Rt为热敏电阻，其阻值随水温的变化关系如图乙所示，电流鉴别器相当于电流表；加热电路中电源电压为220V，加热电阻R1阻值为48.4 Ω。当热水器中水温降到40℃时，鉴别器中电流减小到30 mA，开关S2闭合，加热电路开始加热；当水温升至某温度时，鉴别器中电流增大到40 mA，开关S2断开，加热电路停止加热。
（1）开关S2闭合，求加热电路的电功率；
（2）求定值电阻R0的阻值；
（3）求加热电路停止加热时水的温度。
【答案】（1）1000W；（2）250Ω；（3）80℃。
【解析】（1）开关S2闭合，加热电路的电功率：P＝＝1000W；
（2）当热水器中水温降到40℃时，鉴别器中电流减小到30mA，开关S2闭合，加热电路开始加热，控制电路的总电阻：R总＝＝400Ω，
当t＝40℃时，由图乙可知，Rt＝150Ω，R0的阻值：R0＝R总﹣Rt＝400Ω﹣150Ω＝250Ω；
（3）当水温升至某温度时，鉴别器中电流增大到40mA，开关S2断开，加热电路停止加热，控制电路的总电阻：R′总＝＝300Ω，
热敏电阻的阻值：R′t＝R′总﹣R0＝300Ω﹣250Ω＝50Ω，
由图乙可知，当R′t＝50Ω，水的温度是80℃。
答：（1）开关S2闭合，加热电路的电功率是1000W；（2）定值电阻R0的阻值是250Ω；（3）加热电路停止加热时水的温度是80℃。
【变式2-2】（2023·龙东）图甲是一款紫砂电饭锅，其简化电路如乙图所示，R1和R2是电热丝，通过单独或同时闭合开关实现低温和高温挡切换，低温挡功率为440W，高温挡功率为880W，已知粥的比热容c粥=4.0×103J/(kg·℃)。求：
（1）当电饭锅正常使用时，处于低温挡时的电流；
（2）电热丝R2的阻值；
（3）若不考虑能量损失，正常使用高温挡将2kg的粥从20℃加热到86℃时需要的时间；
（4）若实际正常使用高温挡加热的时间为800s，该电饭锅的加热效率。

【答案】（1）2A；（2）；（3）600s；（4）75%。
【解析】（1）当电饭锅正常使用时，处于低温挡时的电流
（2）由图乙可知，当S1、S2都闭合时，R1、R2并联，根据并联电路的电阻特点可知，此时电路中的总电阻最小，由可知，电路中的总功率最大，电饭锅处于高温挡；当只闭合S1时，只有R1工作，电路中的总电阻最大，由可知，电路的总功率最小，电饭锅处于低温挡；R2的电功率
R2的阻值
（3）粥吸收的热量
不考虑热量损失，电饭锅消耗的电能
电饭锅工作的时间
（4）电饭锅实际消耗的电能
该电饭锅的加热效率
答：（1）当电饭锅正常使用时，处于低温挡时的电流为2A；（2）电热丝R2的阻值为110Ω；（3）若不考虑能量损失，正常使用高温挡将2kg的粥从20℃加热到86℃时需要的时间为600s；（4）若实际正常使用高温挡加热的时间为800s,该电饭锅的加热效率为75%。
参数
物理意义
220V
表示该电能表应该在220V的电路中使用
10（20）A
表示电能表的标定电流为10A，额定最大电流为20A，该电能表工作时的电流不应超过20A
kW·h
表示该电能表上示数的单位为千瓦时，kW·h=1度=3.6×106J
50Hz
表示电能表在频率为50Hz的交流电电路中使用
1500r/（kW·h）
表示接在该电能表上的用电器，每消耗1kW·h的电能，该电能表的转盘转过1500转
P与U、I不是简单的正比关系
由公式P=UI可知，电功率的大小与电路两端电压U、通过电路的电流I两个因素有关。不能简单地认为电功率仅与电压成正比或仅与电流成正比，因为加在电路两端的电压变化时，通过电路的电流也会随之变化。
可反映电功的效果
例如，同一个灯泡其电功率越大，说明单位时间内电流通过灯泡做的功越多，则灯泡的亮度就越大。
比值定义法
电功率是电功和时间的比来定义的，而用比值定义法来定义一个物理量在物理学中是比较常见的，还有速度、密度、压强等。
电功
电功率
区别
定义
电流通过导体或用电器所做的功
电功与时间之比
物理意义
表示电流做功多少的物理量
表示电流做功快慢的物理量
实质
电流做功过程就是电能转化为其他形式能的过程，电流做了多少功，就有多少电能转化为其他形式的能
电流通过导体或用电器时，单位时间内消耗的电能
计算公式
W=Pt，W=UIt
P=UI，
决定因素
由电压、电流和通电时间三个因素的乘积决定
由电压、电流的乘积决定
单位
kW·h、J
kW、W、mW
联系
利用公式的变形公式W=Pt可知，电功由电功率和电流做功的时间决定。
注意
电功率大，电流做功不一定多；电功率小，电流做功不一定少。
实验过程
取一个标有“36V、25W”的小灯泡，把它接在36V的电源上，观察它的发光情况；再把它接在24V、40V的电源上，观察它的发光情况
实验现象
该灯泡接在36V的电路中，正常发光；接在24V的电路中，发光较暗；接在40V电路中，发光强烈
现象分析
该灯在36V电压下处于正常工作状态，所观察到的亮度是功率为25W时的发光情况，而在24V和40V电压下它都不能正常发光，其功率分别低于和高于25W。
实验结论
在不同电压下，同一用电器的电功率不一样大；用电器实际电功率随着它两端电压的变化而变化。
额定电压
用电器正常工作时的电压。用电器的铭牌和使用说明书上标明的电压值就是额定电压，常用U额表示。
额定功率
用电器在额定电压下工作时的电功率。用电器铭牌和使用说明书上标明的功率就是额定功率，常用P额表示。
额定电流
用电器在额定电压下工作时的电流，常用I额表示。
实际电压
用电器实际工作时两端的电压。用电器的实际电压，与额定电压可能相同，也可能不相同。当用电器的实际电压明显低于或高于额定电压时，用电器就不能正常工作。实际电压常用U实表示。
实际功率
用电器在实际电压下工作时的电功率。它与额定功率可能相同，也可能不相同。实际功率用P实表示。决定灯泡亮度的是实际功率。
额定功率
实际功率
区别
概念
用电器在额定电压下工作时的电功率
用电器在实际电压下工作时的电功率
是否变化
是唯一的，不随实际电压的变化而变化
不是唯一的，不同的电压值，对应的实际功率不同
联系
当U实=U额时，I实=I额，则P实=P额，用电器正常工作；
当U实>U额时，I实>I额，则P实>P额，用电器不能正常工作，且可能被损坏；
当U实
