学习使用电流表及电压表练习连接实验电路

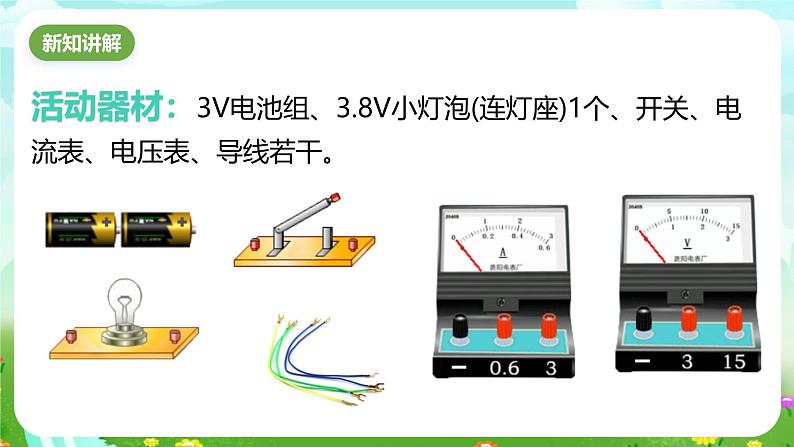

活动器材：3V电池组、3.8V小灯泡(连灯座)1个、开关、电流表、电压表、导线若干。

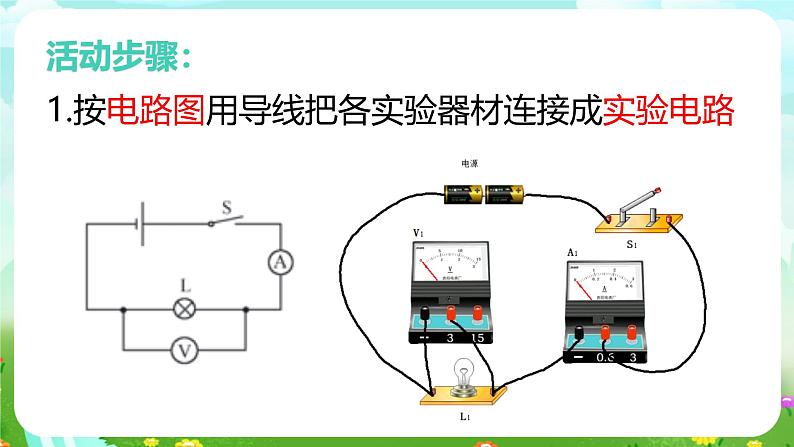

1.按电路图用导线把各实验器材连接成实验电路

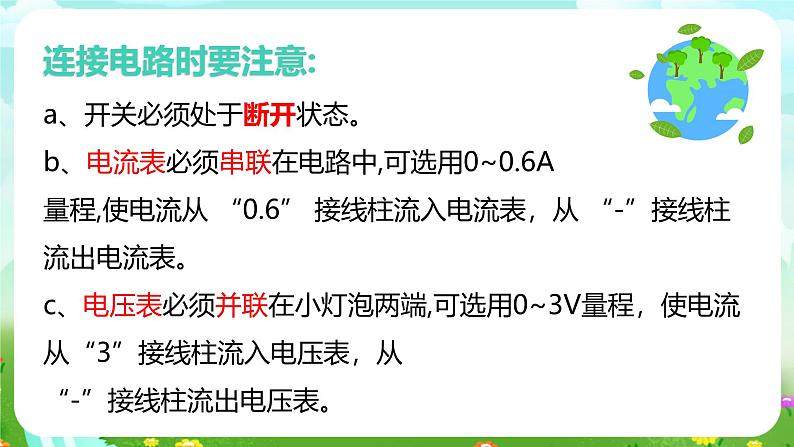

a、开关必须处于断开状态。b、电流表必须串联在电路中,可选用0~0.6A量程,使电流从 “0.6” 接线柱流入电流表，从 “-”接线柱流出电流表。c、电压表必须并联在小灯泡两端,可选用0~3V量程，使电流从“3”接线柱流入电压表，从“-”接线柱流出电压表。

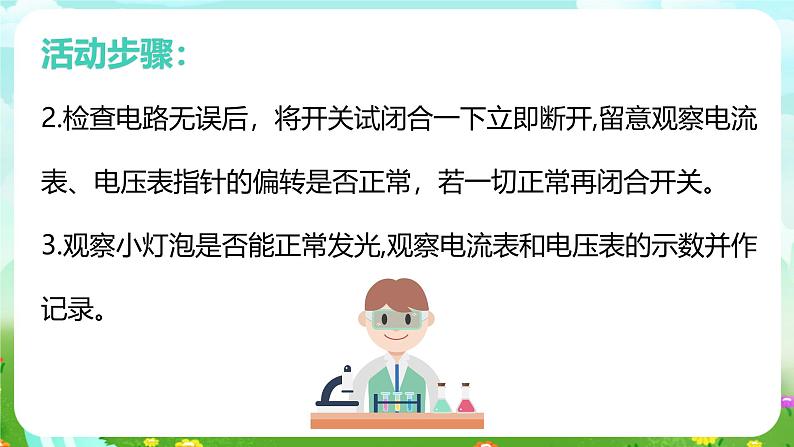

2.检查电路无误后，将开关试闭合一下立即断开,留意观察电流表、电压表指针的偏转是否正常，若一切正常再闭合开关。3.观察小灯泡是否能正常发光,观察电流表和电压表的示数并作记录。

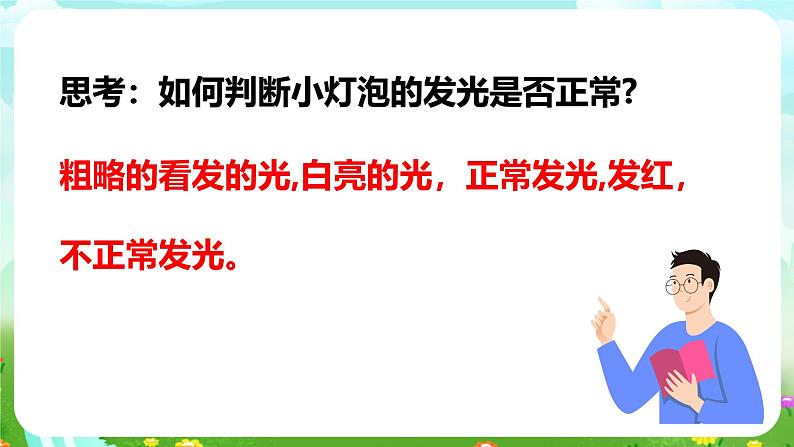

思考：如何判断小灯泡的发光是否正常?
粗略的看发的光,白亮的光，正常发光,发红，不正常发光。

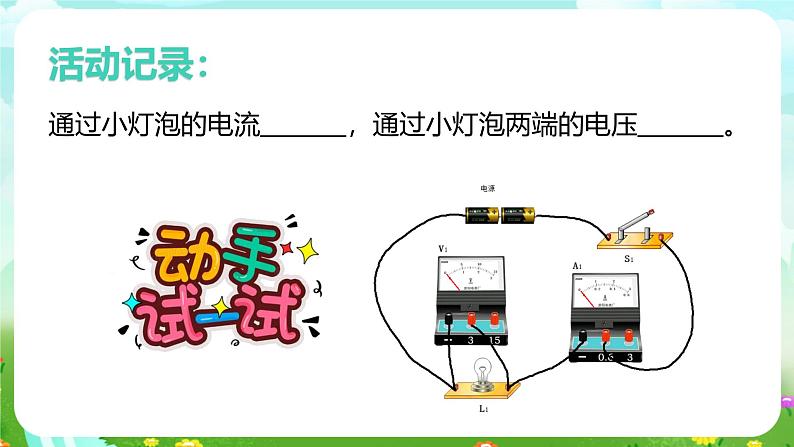

通过小灯泡的电流 ，通过小灯泡两端的电压 。
含 电 表 的 实 物 图、电 路 图 转 换
对照电路图，连接实物图
对照实物图，画出电路图
连接电路,测电灯L1两端的电压
使 L1 、 L2串联,测L2两端的电压
使 L1 、 L2并联,测L2两端的电压
判断图中电压表测的是谁的电压？
判断方法：电压表测量某一元件两端的电压，因此电压表两个端点接在待测元件两端。寻找两个端点之间有哪些元件即可。
②简单起见，开关、电流表此时均可视为导线,电压表的接线口可以在用电器、电源和其他电压表之间的导线部分滑移。
注意点：①电压表不会测量电源和元件的总电压（整条电路最大的电压就是电源电压）
试判断电压表测量的对象
R0和Rx两端的总电压；
电源两端的电压（将开关近似为导线）。
L2两端的电压（将电流表近似为导线）；
电源两端的电压（将电流表和开关近似为导线）。
1．如图所示，与实物一致的电路图是( )
2．如图所示的电路中两灯规格不同，能测出灯L1两端电压的电路是( ) A B C D
3．如图所示，电源电压保持不变，开关S从闭合到断开时，电压表应该是( )A．示数变为 0B．有示数，测量的都是电源电压C．有示数，测量的都是灯两端的电压D．示数将变大，但无法测量
5．如图所示是小明同学测量小灯泡L1两端电压的电路。图中有一条导线接错了，接错的导线是( )A．导线1 B．导线2C．导线3 D．导线4
6.如图所示，甲、乙均为理想电表，当开关S闭合后L1、L2都能发光，下列说法中正确的是( )A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等
