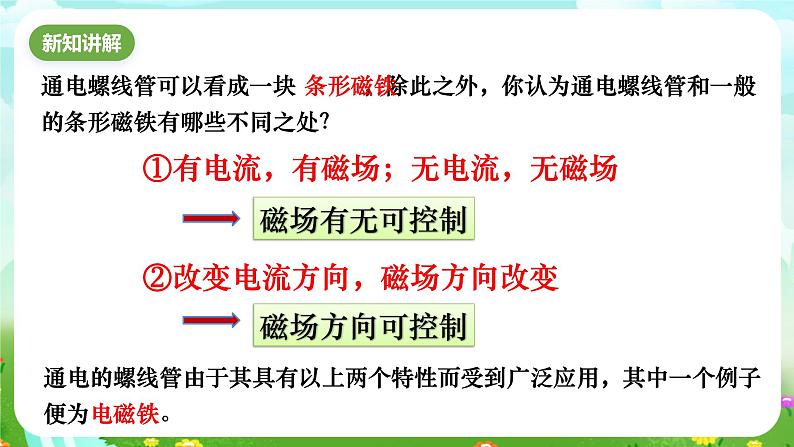

通电螺线管可以看成一块 ，除此之外，你认为通电螺线管和一般的条形磁铁有哪些不同之处？
①有电流，有磁场；无电流，无磁场
②改变电流方向，磁场方向改变
通电的螺线管由于其具有以上两个特性而受到广泛应用，其中一个例子便为电磁铁。

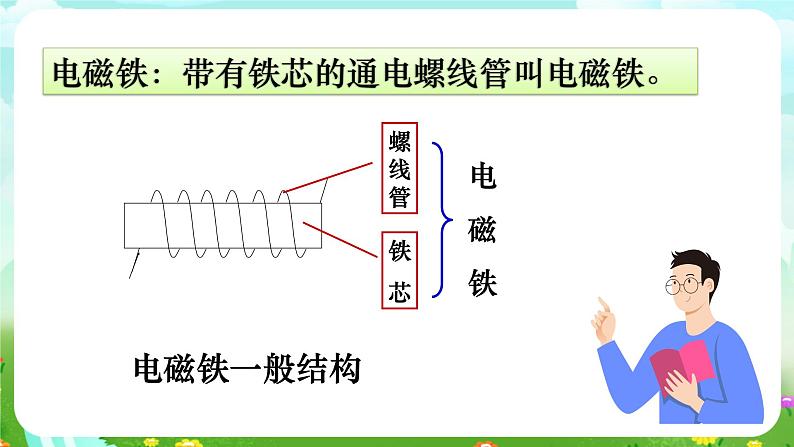

电磁铁：带有铁芯的通电螺线管叫电磁铁。

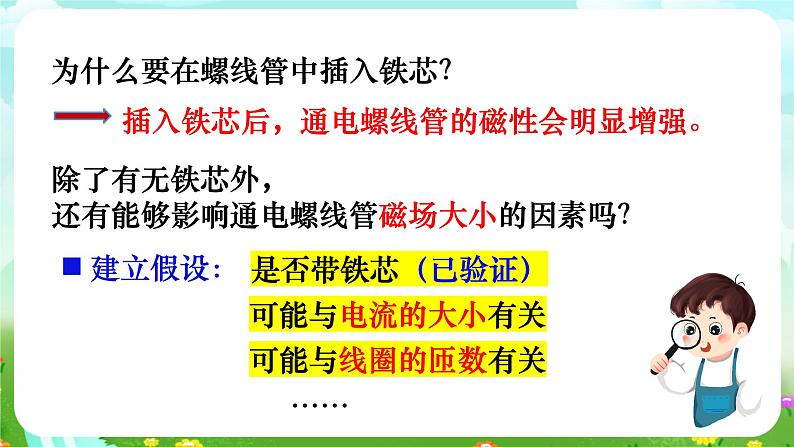

为什么要在螺线管中插入铁芯？
除了有无铁芯外，还有能够影响通电螺线管磁场大小的因素吗？

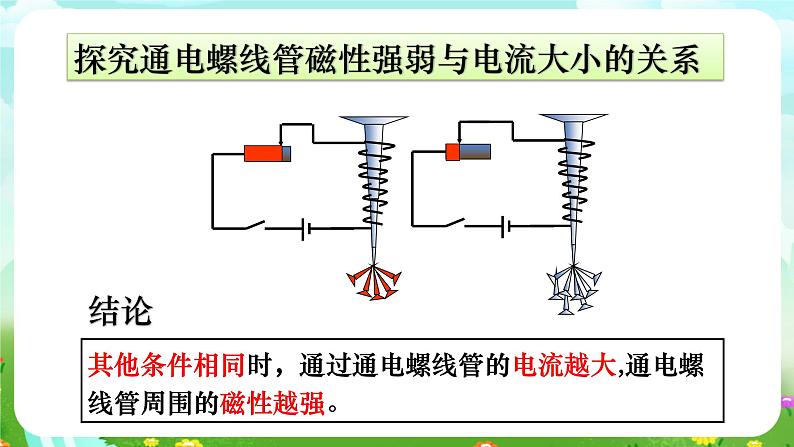

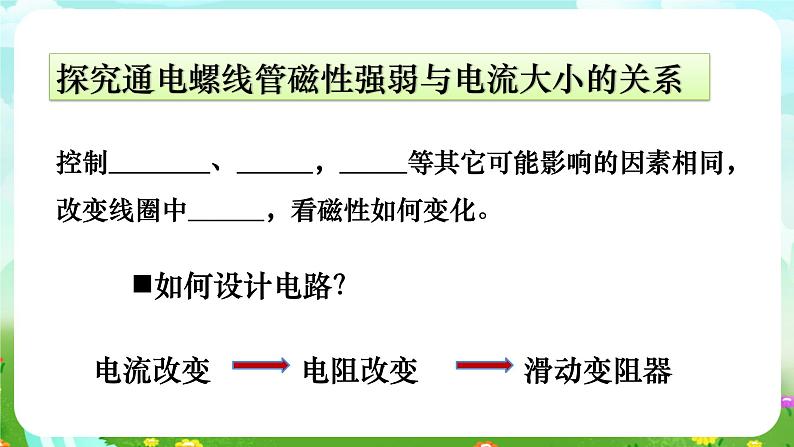

探究通电螺线管磁性强弱与电流大小的关系
控制 、 ， 等其它可能影响的因素相同，改变线圈中 ，看磁性如何变化。
其他条件相同时，通过通电螺线管的电流越大,通电螺线管周围的磁性越强。

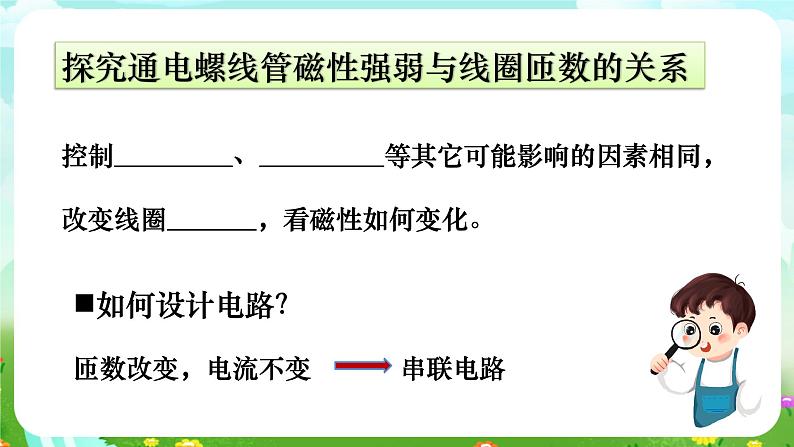

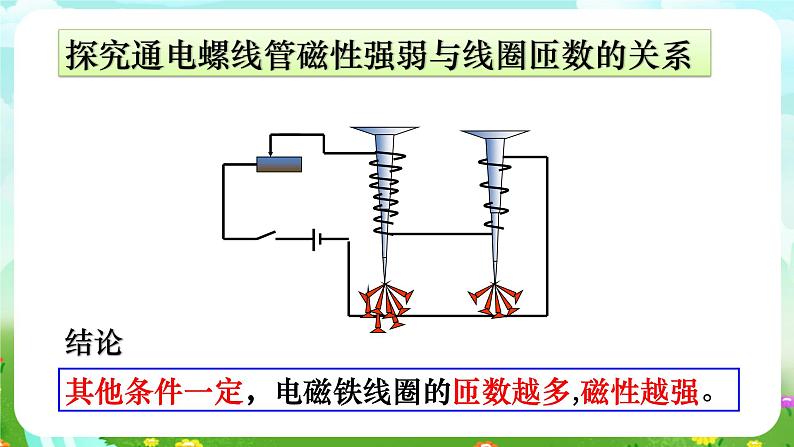

探究通电螺线管磁性强弱与线圈匝数的关系
控制 、 等其它可能影响的因素相同，改变线圈 ，看磁性如何变化。
其他条件一定，电磁铁线圈的匝数越多,磁性越强。
由此可知，电磁铁除了磁场有无、磁极方向可控外，还有一项优势就是可以
电磁铁的工作原理：控制电路中的电磁铁在通电后吸引衔铁，进而改变工作电路结构，实现控制。
特点：可以实现用低电压和弱电流的控制电路，来控制高电压和强电流的工作电路。
电磁铁：带有铁芯的通电螺线管叫做电磁铁。
影响通电螺线管磁性强弱的因素：
电磁铁的优点及利用途径：
①电磁铁的磁性有无可用通电或断电来控制。
②电磁铁的磁性强弱可由电流强弱、线圈匝数多少来控制
③电磁铁的磁极可用电流方向来控制。
电磁铁的多种应用——继电器
1．下列关于电磁铁和磁感线的说法中，正确的是( )A．电磁铁的磁性有无和磁性强弱可以改变B．电磁铁能永久地保持磁性C．磁感线是真实存在的D．磁体外部的磁感线从S极出发后回到N极
2．在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路。下列相关说法不正确的是( )A．电磁铁A、B上方都是S极B．通过电磁铁A和B的电流相等C．电磁铁A的磁性强于电磁铁B的磁性D．向右移动滑片P，电磁铁A、B磁性都减弱
3．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是( )A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当滑片P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当滑片P向右滑动时，电磁铁的磁性减小，电压表的示数减小
4．小明在科学拓展课上制作了一个简易喇叭(原理如图)。接通信号源后，电流的方向不断改变，导致线圈的磁极不断变化，通过吸引或排斥磁铁，带动纸盆振动。为改变纸盆振动幅度以调节喇叭响度，下列方法不可行的是( )A．改变磁铁的磁极 B．改变电流的大小C．改变磁铁磁性强弱 D．改变线圈的匝数
5．作图题。如图所示，请用笔画线代替导线将实物图补充完整。要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向右端移动后，通电螺线管的磁性减弱；③原有导线不得更改。
