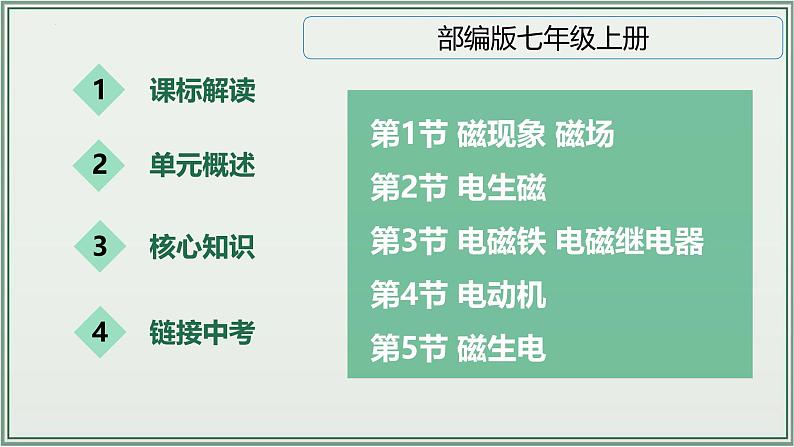

第1节 磁现象 磁场第2节 电生磁第3节 电磁铁 电磁继电器第4节 电动机第5节 磁生电

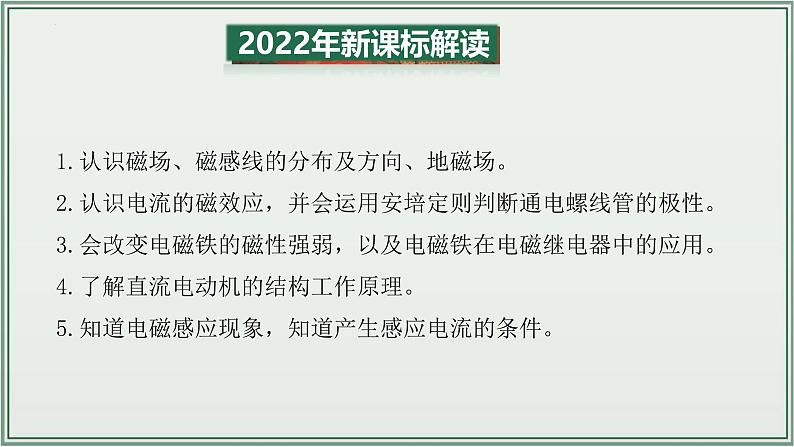

2022年新课标解读
1.认识磁场、磁感线的分布及方向、地磁场。2.认识电流的磁效应，并会运用安培定则判断通电螺线管的极性。3.会改变电磁铁的磁性强弱，以及电磁铁在电磁继电器中的应用。4.了解直流电动机的结构工作原理。5.知道电磁感应现象，知道产生感应电流的条件。
存在磁体周围的一种特殊物质
基本性质：对放入其中的磁体产生力的作用
方向：小磁针静止时N极的指向就是该点的磁场方向
描述：磁感线可以表示磁体周围的磁场分布情况，在磁场外部，它从磁体的N极出发，回到S极
与条形磁体的磁场相似，地磁N极在地理的南极附近；地磁S极在地理的北极附近

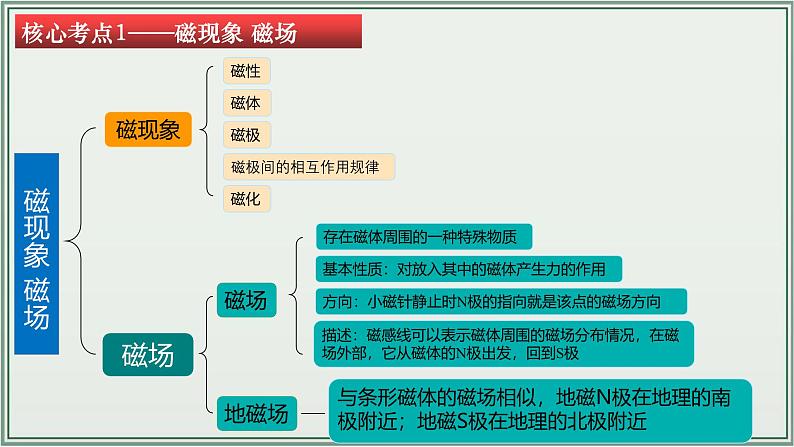

核心考点1——磁现象 磁场

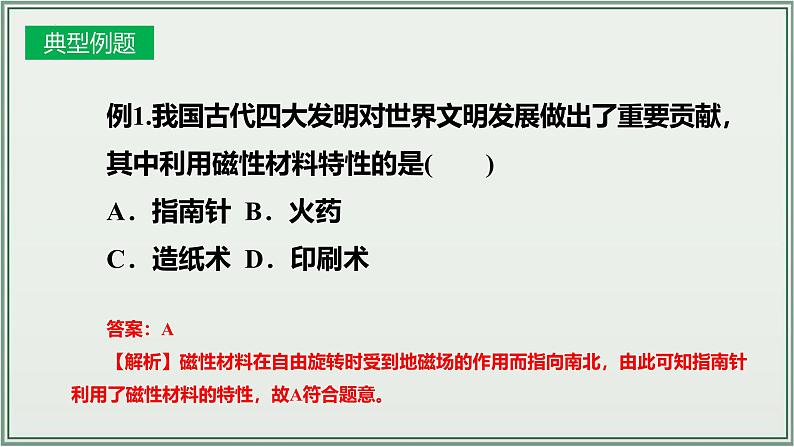

例1.我国古代四大发明对世界文明发展做出了重要贡献，其中利用磁性材料特性的是(　　)A．指南针 B．火药C．造纸术 D．印刷术
答案：A【解析】磁性材料在自由旋转时受到地磁场的作用而指向南北，由此可知指南针利用了磁性材料的特性，故A符合题意。

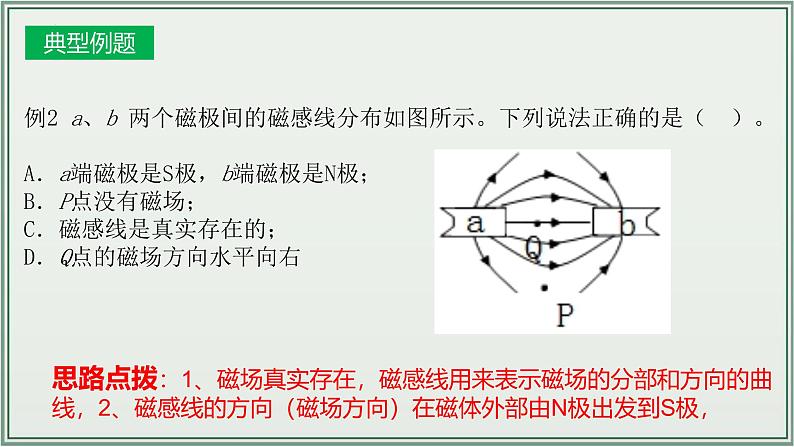

例2 a、b 两个磁极间的磁感线分布如图所示。下列说法正确的是（ ）。 A．a端磁极是S极，b端磁极是N极；B．P点没有磁场；C．磁感线是真实存在的；D．Q点的磁场方向水平向右
思路点拨：1、磁场真实存在，磁感线用来表示磁场的分部和方向的曲线，2、磁感线的方向（磁场方向）在磁体外部由N极出发到S极，

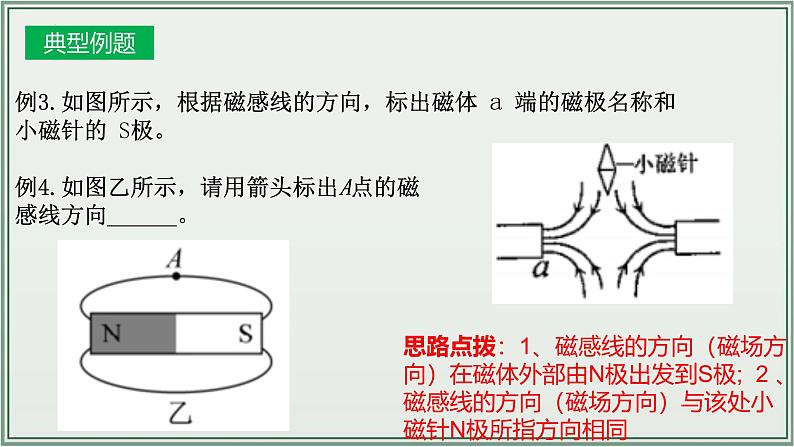

例3.如图所示，根据磁感线的方向，标出磁体 a 端的磁极名称和小磁针的 S极。
思路点拨：1、磁感线的方向（磁场方向）在磁体外部由N极出发到S极; 2 、磁感线的方向（磁场方向）与该处小磁针N极所指方向相同
例4.如图乙所示，请用箭头标出A点的磁感线方向______。
电流的磁效应—奥斯特实验
磁场的方向与电流方向有关
极性与电流方向和绕法有关
右手螺旋定则(安培定则)
这种现象叫作电流的磁效应。
　　用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。
奥斯特实验与电磁铁的联系
通电导线周围存在 ，磁场方向与 方向有关
相当于 磁体，磁极方向与 方向有关
电磁继电器就是利用电磁铁控制工作电路通断的 。好处：用 电压 电流控制 电压 电流；远距离控制；自动控制。
电磁铁通电时____磁性，断电时磁性______；通过电磁铁的电流越____，线圈的匝数越____，磁性越强
例1.某同学用一个电磁铁和滑动变阻器串联接入电路中，如图所示，闭合开关S后，小磁针静止时左端应为______ 极。当滑动变阻器的滑片P向上移动时，电磁铁的磁性将______ 选填“增强”“减弱”“不变” 。
思路点拨：1、决定通电螺线管磁性的强弱的因素（电流的大小，线圈的匝数） 2 、磁感线的方向（磁场方向）在磁体外部由N极出发到S极; 3、磁感线的方向（磁场方向）与该处小磁针N极所指方向相同
例2.如图所示，按小磁针的指向标出螺线管的“N”、“S”极和电源的“+”、“-”极。
例3.如图所示，开关闭合的瞬间，位于螺线管右侧的小磁针发生顺时针旋转。请在图中合适的位置标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。
思路点拨： 1 、安培定则; 2、磁感线的方向（磁场方向）与该处小磁针N极所指方向相同
例4.为了探究电磁铁的磁性强弱跟哪些因素有关，小琴同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，下图甲、乙、丙、丁为实验中观察到的四种情况（1）比较图___和___ 可知：线圈匝数相同时，电流越大磁性越强；（2）由图____可知：当电流一定时，线圈匝数越多，磁性越强．
例5.小明去超市，走到电梯前发现电梯运动较慢，当他站在电梯上时又快了起来。小明根据所学的知识，画出如图9—14所示的电路（R是一个压敏电阻）。小明分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变______，衔铁与触点 （填“1”或“2”）接触，电动机的转速变 ．
电磁铁的定义：带铁芯的螺线管
电磁铁的工作原理：电流的磁效应
构造：电磁铁、衔铁、弹簧、触点
工作原理：电流的磁效应
利用电磁铁来控制工作电路的一种开关。
核心考点3——电磁铁和电磁继电器
1.电磁铁：内部有铁芯的螺线管叫做电磁铁。电磁铁在电磁起重机、电铃、发电机、电动机、自动控制上有着广泛的应用。
①电磁铁磁性的有无，完全可以由通断电来控制。
②电磁铁磁性的强弱可以由电流的大小、线圈匝数控制。
③电磁铁产生的磁场方向是由通电电流的方向决定的。
①结构：具有磁性的电磁继电器由控制电路和工作电路两部分组成。控制电路包括低压电源、开关和电磁铁，其特点是低电压、弱电流的电路；工作电路包括高压电源、用电器和电磁继电器的触点，其特点是高电压、强电流的电路。
②原理：电磁继电器的核心是电磁铁。电磁继电器的作用相当于一个电磁开关。
例1.下列选项中，能减弱通电螺线管磁性的措施是(　　)A．改变线圈中的电流方向 B．增加线圈的匝数C．减小线圈的电流 D．在线圈中插入铁芯
答案：C【解析】改变线圈中的电流方向，只能改变通电螺线管的磁极，不能改变通电螺线管的磁性强弱，故A不合题意；在其他条件相同时，增加线圈的匝数，螺线管的磁性增强，故B不合题意；在其他条件相同时，在线圈中插入铁芯，螺线管的磁性增强，故D不合题意。
例2.在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“＋”或“－”极。
有 电源（选填“有”“无”）
受力方向与 磁场 方向和 电流 方向有关
通电导体在磁场中受到力 的作用
感应电流方向与 磁场 方向和导体的运动 方向有关
无电源（选填“有”“无”）
相当于用电器(选填“电源”与“用电器”)
相当于电源(选填“电源”与“用电器”)
电能能转化为 机械能
通电线圈在磁场中受力转动
例.设计如图所示的实验，主要是为了探究下列哪个物理原理(　　)A．发电机 B．电动机C．通电螺线管 D．电磁继电器
答案：B【解析】由图可知，装置中有电源，演示的是通电导体在磁场中受到力的作用，是电动机原理图。
导体切割磁感线运动方向
电流大小、方向随时间周期性变化
部分导体做切割磁感线运动
发电机由转子和定子两部分组成。
1.电磁感应：闭合电路的部分导体在磁场中切割磁感线运动就会产生感应电流的现象。
2. 产生感应电流必须同时满足三个条件：（1）电路是闭合的；（2）导体要在磁场中做切割磁感线的运动；（3）切割磁感线运动的导体只能是一部分，三者缺一不可。如果不是闭合电路，即使导体做切割磁感线运动，导体中也不会有感应电流产生，只是在导体的两端产生感应电压。
3.感应电流的方向：感应电流的方向跟导体切割磁感线运动方向和磁感线方向有关。因此要改变感应电流的方向，可以从两方面考虑，一是改变导体的运动方向，即与原运动方向相反；二是使磁感线方向反向。但是若导体运动方向和磁感线方向同时改变，则感应电流的方向不发生改变。
4.发电机发电机的原理是电磁感应，发电机的基本构造是磁场和在磁场中转动的线圈。其能量转换是把机械能转化为电能。
温馨提示：学完三种电磁现象，容易混淆，特列表如下：
三种电磁现象的重要应用对比如下：
例1.如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。如果线圈是固定的，磁体可以绕线圈旋转，则线圈通电后，磁体将(　　)A．开始顺时针旋转B．开始逆时针旋转C．保持静止D．以上三种情况都有可能
答案：B【解析】线圈通电后顺时针旋转，说明线圈受到磁体沿着顺时针方向的作用力，由于力的作用是相互的，则磁体会受到线圈沿着逆时针方向的作用力；如果线圈固定，通电后磁体将逆时针旋转。
例2.图中的a表示垂直于纸面的一段导线，它是闭合电路的一部分，当a在下列磁场中沿图中所示方向运动时，不会产生感应电流的是(　　)
答案：D【解析】D图中导线在磁场中沿图示方向运动，导体没有做切割磁感线运动，不会产生感应电流。
1.图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，不能产生感应电流的是（ ）2.关于条形磁体、地磁场、通电螺线管的磁场，下面图中描述错误的是（ ）
3.如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是( ) A. a、b B. b、c C. c、d D. a、d4.下面的图中，做电磁感应实验的是 （ ）A .甲图 B.乙图 C .甲、乙都是 D.无法判断
