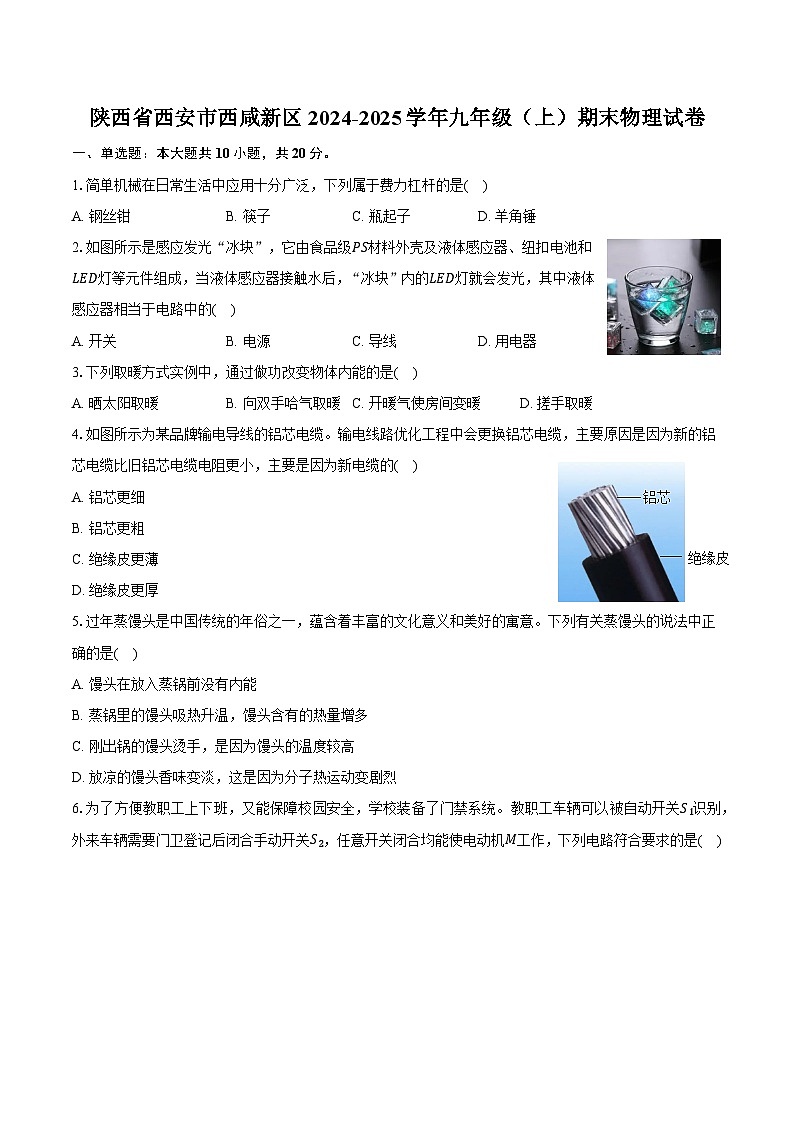

陕西省西安市西咸新区2024-2025学年九年级（上）期末物理试卷

这是一份陕西省西安市西咸新区2024-2025学年九年级（上）期末物理试卷，共10页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.简单机械在日常生活中应用十分广泛，下列属于费力杠杆的是( )
A. 钢丝钳B. 筷子C. 瓶起子D. 羊角锤
2.如图所示是感应发光“冰块”，它由食品级PS材料外壳及液体感应器、纽扣电池和LED灯等元件组成，当液体感应器接触水后，“冰块”内的LED灯就会发光，其中液体感应器相当于电路中的( )
A. 开关B. 电源C. 导线D. 用电器
3.下列取暖方式实例中，通过做功改变物体内能的是( )
A. 晒太阳取暖B. 向双手哈气取暖C. 开暖气使房间变暖D. 搓手取暖
4.如图所示为某品牌输电导线的铝芯电缆。输电线路优化工程中会更换铝芯电缆，主要原因是因为新的铝芯电缆比旧铝芯电缆电阻更小，主要是因为新电缆的( )
A. 铝芯更细
B. 铝芯更粗
C. 绝缘皮更薄
D. 绝缘皮更厚
5.过年蒸馒头是中国传统的年俗之一，蕴含着丰富的文化意义和美好的寓意。下列有关蒸馒头的说法中正确的是( )
A. 馒头在放入蒸锅前没有内能
B. 蒸锅里的馒头吸热升温，馒头含有的热量增多
C. 刚出锅的馒头烫手，是因为馒头的温度较高
D. 放凉的馒头香味变淡，这是因为分子热运动变剧烈

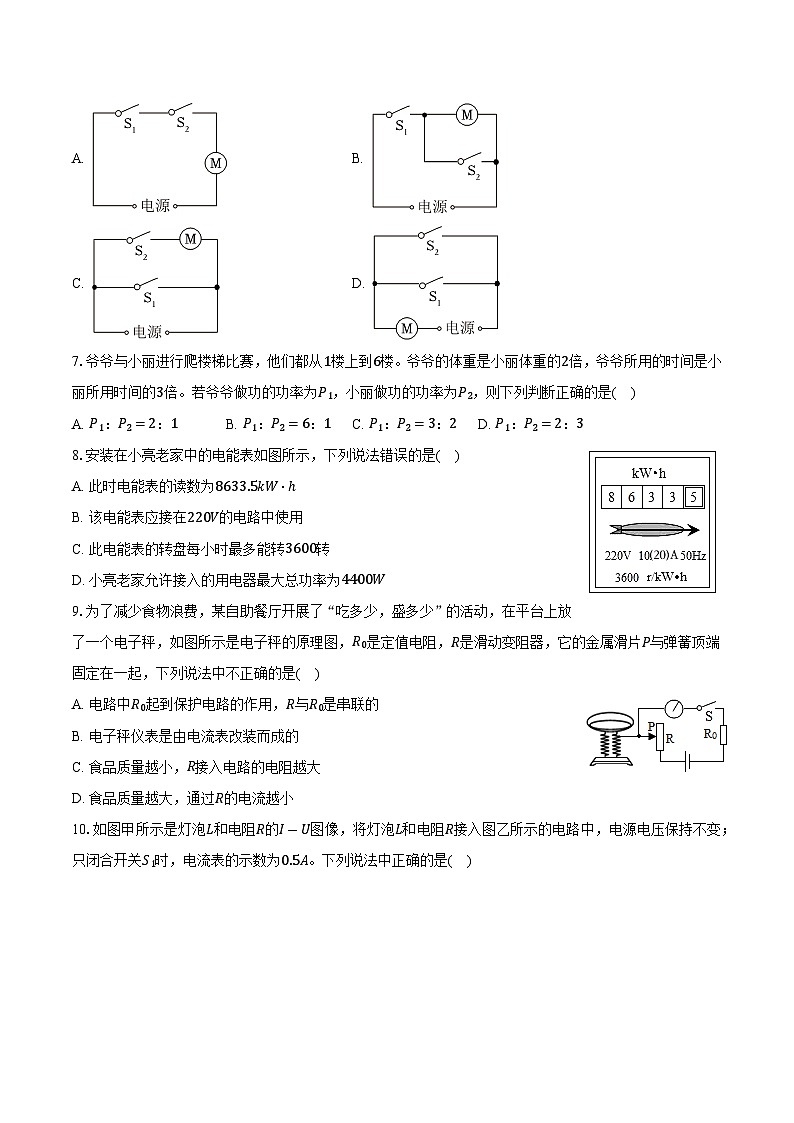

6.为了方便教职工上下班，又能保障校园安全，学校装备了门禁系统。教职工车辆可以被自动开关S1识别，外来车辆需要门卫登记后闭合手动开关S2，任意开关闭合均能使电动机M工作，下列电路符合要求的是( )
A. B.
C. D.
7.爷爷与小丽进行爬楼梯比赛，他们都从1楼上到6楼。爷爷的体重是小丽体重的2倍，爷爷所用的时间是小丽所用时间的3倍。若爷爷做功的功率为P1，小丽做功的功率为P2，则下列判断正确的是( )
A. P1：P2=2：1B. P1：P2=6：1C. P1：P2=3：2D. P1：P2=2：3
8.安装在小亮老家中的电能表如图所示，下列说法错误的是( )
A. 此时电能表的读数为8633.5kW⋅h
B. 该电能表应接在220V的电路中使用
C. 此电能表的转盘每小时最多能转3600转
D. 小亮老家允许接入的用电器最大总功率为4400W
9.为了减少食物浪费，某自助餐厅开展了“吃多少，盛多少”的活动，在平台上放了一个电子秤，如图所示是电子秤的原理图，R0是定值电阻，R是滑动变阻器，它的金属滑片P与弹簧顶端固定在一起，下列说法中不正确的是( )
A. 电路中R0起到保护电路的作用，R与R0是串联的
B. 电子秤仪表是由电流表改装而成的
C. 食品质量越小，R接入电路的电阻越大
D. 食品质量越大，通过R的电流越小

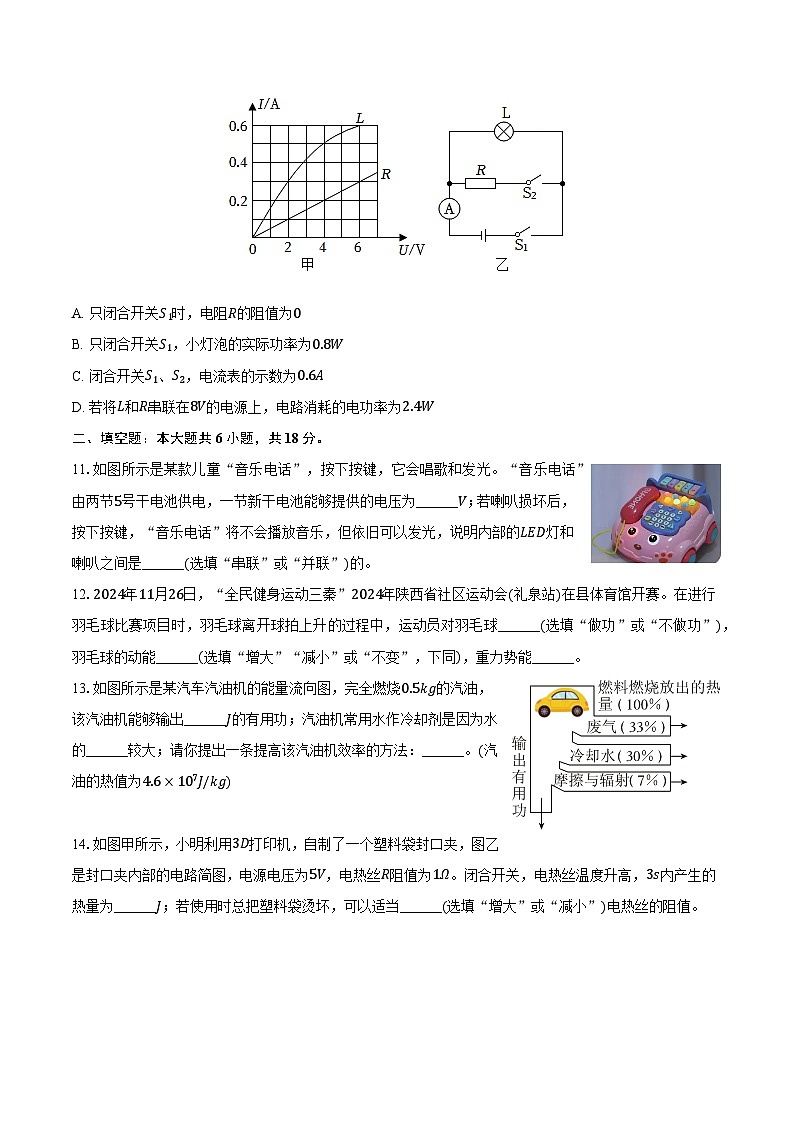

10.如图甲所示是灯泡L和电阻R的I-U图像，将灯泡L和电阻R接入图乙所示的电路中，电源电压保持不变；只闭合开关S1时，电流表的示数为0.5A。下列说法中正确的是( )
A. 只闭合开关S1时，电阻R的阻值为0
B. 只闭合开关S1，小灯泡的实际功率为0.8W
C. 闭合开关S1、S2，电流表的示数为0.6A
D. 若将L和R串联在8V的电源上，电路消耗的电功率为2.4W
二、填空题：本大题共6小题，共18分。
11.如图所示是某款儿童“音乐电话”，按下按键，它会唱歌和发光。“音乐电话”由两节5号干电池供电，一节新干电池能够提供的电压为______V；若喇叭损坏后，按下按键，“音乐电话”将不会播放音乐，但依旧可以发光，说明内部的LED灯和喇叭之间是______(选填“串联”或“并联”)的。
12.2024年11月26日，“全民健身运动三秦”2024年陕西省社区运动会(礼泉站)在县体育馆开赛。在进行羽毛球比赛项目时，羽毛球离开球拍上升的过程中，运动员对羽毛球______(选填“做功”或“不做功”)，羽毛球的动能______(选填“增大”“减小”或“不变”，下同)，重力势能______。
13.如图所示是某汽车汽油机的能量流向图，完全燃烧0.5kg的汽油，该汽油机能够输出______J的有用功；汽油机常用水作冷却剂是因为水的______较大；请你提出一条提高该汽油机效率的方法：______。(汽油的热值为4.6×107J/kg)
14.如图甲所示，小明利用3D打印机，自制了一个塑料袋封口夹，图乙是封口夹内部的电路简图，电源电压为5V，电热丝R阻值为1Ω。闭合开关，电热丝温度升高，3s内产生的热量为______J；若使用时总把塑料袋烫坏，可以适当______(选填“增大”或“减小”)电热丝的阻值。
15.如图所示，工人利用滑轮组来提升物体时可以______(选填“省力”或“省功”)。某次作业中，工人将540N的物体匀速吊起5m高，工人对绳子自由端的拉力F为240N，则这次作业中工人的拉力所做有用功为______J，滑轮组的机械效率为______%。若只增大拉动绳子自由端的速度，滑轮组的机械效率将______(选填“变大”“变小”或“不变”)。
16.按要求完成填空。

(1)如图甲所示，快速地将铁丝进行多次弯折，弯折的部位会发烫，该过程中的能量转化与四冲程汽油机的______冲程相似。
(2)如图乙所示，在“探究影响导体电阻大小的因素”实验中，通过观察______可以更准确地比较接入电路中的金属丝阻值的大小。
(3)在“探究杠杆的平衡条件”实验中，改变杠杆左右两端钩码的数量和位置，使杠杆在水平位置平衡，其目的是为了便于______。如图丙所示，刻度均匀的轻质杠杆在水平位置平衡后，若将A、B两点下方挂的钩码同时朝靠近支点O的方向移动一小格，则杠杆将______(选填“仍水平平衡”“左端下沉”或“右端下沉”)。
三、作图题：本大题共2小题，共4分。
17.如图所示为学校垃圾桶的简化示意图，垃圾桶的桶盖可视为一个杠杆，O点为支点。请在图甲中画出打开垃圾桶的桶盖时，作用在A点的最小动力F的示意图及其力臂L。
18.按照给出的电路图，将实物电路连接完整。
四、实验探究题：本大题共3小题，共18分。
19.小明在探究“并联电路的电流特点”实验中，设计了如图甲所示的电路。
(1)小明在选择小灯泡时，应该选择规格______(选填“相同”或“不相同”)的两个小灯泡接入电路。
(2)闭合开关前，小明发现电流表的指针指在“0”刻度线的左侧，接下来他应对电流表进行的操作是______。
(3)图乙是小明某次测量时连接的实验电路，闭合开关，此时电流表测量的是______(选填“A”“B”或“C”)处的电流。
(4)多次实验后，将所测数据记录在下表中，分析表格中的数据，得出并联电路中电流的特点是：______(用IA、IB、IC表示)。
20.某物理实验小组在“探究不同物质吸热升温的现象”实验中，实验装置如图甲所示，两套装置完全相同。

(1)在组装实验器材时，应按照______(选填“自下而上”或“自上而下”)的顺序安装。
(2)实验中，应向两个烧杯中分别加入初温相同、______相等的A、B两种液体，并通过______(选填“加热时间”或“升高的温度”)来反映液体吸收的热量。
(3)加热过程中，用玻璃棒搅动的目的是使两种液体______。
(4)根据实验数据，实验小组绘制出了液体温度与加热时间的关系图像如图乙所示，分析图像可知，若要使A、B两种液体升高到相同的温度，需给A液体加热______(选填“更长”或“更短”)的时间，则A液体的吸热能力______(选填“较强”或“较弱”)。
(5)若A液体的比热容为1.7×103J/(kg⋅℃)，则B液体的比热容为______J/(kg⋅℃)。
21.在测量未知电阻Rx阻值的实验中，小明连接了部分实验电路，如图甲所示。

(1)请你用笔画线代替导线将图甲实验电路连接完整。(要求：闭合开关，滑动变阻器的滑片向A端移动时，电流表示数变大，且电流表接小量程)
(2)连接电路时，开关应处于______状态；闭合开关前，应将滑动变阻器的滑片置于______(选填“A”或“B”)端。
(3)闭合开关后，发现电流表无示数，电压表有示数，且接近电源电压，若电路中只有一处故障，则故障原因可能是______。
(4)排除故障后，闭合开关，通过改变滑动变阻器滑片的位置，小明获得下表所示的实验数据。在第2次实验中，电压表的示数如图乙所示，读数为______V；根据表格中的数据，小明计算出Rx的阻值为______Ω(计算结果保留1位小数)。
(5)该实验中多次测量了电压及电流的值，其目的是为了______。
五、计算题：本大题共3小题，共20分。
22.如图所示为某酒店的机器人，它能完成送餐传菜、配送物品、回收餐具等一系列工作。某次送餐中，机器人沿平直的路面匀速行驶60m，到达点餐旅客所示在的客房，用时50s，机器人匀速直线运动时受到的阻力恒为12N。求：
(1)机器人受到的牵引力做的功是多少？
(2)机器人受到的牵引力做功的功率是多少？
23.如图所示，每到傍晚，路边摊总是传来阵阵香气。某次，摊主为顾客制作美食时，用煤气灶将质量为1.5kg、温度为20℃的水恰好加热到100℃的过程中，消耗煤气20g，已知水的比热容为4.2×103J/(kg⋅℃)，煤气的热值为4.2×107kg。问：
(1)用煤气灶加热水的过程中，若煤气燃烧不完全，煤气的热值将______(选填“增大”“减小”或“不变”)。
(2)20g煤气完全燃烧放出的热量是多少？
(3)煤气灶的加热效率是多少？
24.如图甲所示是一款小太阳电暖器，它有“低温”和“高温”两个挡位。小太阳电暖器的简化电路图如图乙所示，R1和R2均为阻值不变的发热电阻。小太阳电暖器铭牌上的部分信息如表所示。
(1)小太阳电暖器在低温挡正常工作时，电路中的电流是多少？
(2)发热电阻R1、R2的阻值是多少？
(3)用电高峰期，断开家中其他用电器，只将小太阳电暖器接入家庭电路中，让他在高温挡工作6min，观察到家中标有“1200imp/(kW⋅h)”的电能表的指示灯闪烁120次，则此时小太阳电暖器高温挡的实际功率是多少？
1.B
2.A
3.D
4.B
5.C
6.D
7.D
8.C
9.D
10.D
11.1.5 并联
12.不做功 减小 增大
13.6.9×106 比热容 减少热量散失
14.75 增大
15.省力 2700 75 不变
16.压缩 电流表的示数 测量力臂的数值 右端下沉
17.解：O为支点，动力作用在A点，以OA为动力臂是最长的力臂L，根据杠杆平衡条件可知，此时动力最小；从A点作垂直于OA向上的作用力，即最小的动力F。如图所示：

18.解：
由电路图可知，两灯并联，开关S2与灯L2串联，只控制这个灯；
S1控制整个电路，根据电路图连接实物图，如下所示：

19.不相同 调零 C IC=IA+IB
20.自下而上 质量 加热时间 受热均匀 更短 较弱 3.4×103
21.断开 B 定值电阻断路 1.5 5.1 减小实验误差
22.解：(1)机器人匀速直线运动时，牵引力和阻力是平衡力，大小相等，牵引力F=f=12N，
机器人受到的牵引力做的功W=Fs=12N×60m=720J；
(2)机器人受到的牵引力做功的功率P=Wt=720J50s=14.4W。
答：(1)机器人受到的牵引力做的功是720J；
(2)机器人受到的牵引力做功的功率是14.4W。
23.不变
24.解：(1)由表格数据可知，小太阳电暖器在低温挡正常工作时的电功率P低=440W，
由P=UI可知，此时电路中的电流：I低=P低U=440W220V=2A；
(2)由图乙可知，当开关S1闭合、S2断开时，R1、R2串联，根据串联电路的特点可知，此时电路中的电阻最大，由P=U2R可知，电路中的总功率最小，小太阳电暖器处于低温挡；
当开关S1、S2都闭合时，只有R1工作，电路中的总电阻最小，总功率最大，小太阳电暖器处于高温挡；
由P=U2R可知，R1的阻值：R1=U2P高(220V)21100W=44Ω；
R1、R2的串联总电阻：R=U2P低=(220V)2440W=110Ω，
根据串联电路的电阻特点可知，R2的阻值：R2=R-R1=110Ω-44Ω=66Ω；
(3)1200imp/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的指示灯闪烁1200次，
则电能表的指示灯闪烁120次，小太阳消耗的电能：W=120imp1200imp/(kW⋅h)=0.1kW⋅h，
则此时小太阳电暖器高温挡的实际功率：P=Wt=0.1kW⋅h660h=1kW=1000W。
答：(1)小太阳电暖器在低温挡正常工作时，电路中的电流是2A；
(2)发热电阻R1、R2的阻值分别是44Ω、66Ω；
(3)此时小太阳电暖器高温挡的实际功率是1000W。 实验次数
A处的电流IA/A
B处的电流IB/A
C处的电流IC/A
1
0.12
0.16
0.28
2
0.24
0.10
0.34
3
0.36
0.18
0.54
实验次数
1
2
3
电压U/V
1.2
2.6
电流I/A
0.24
0.30
0.50
型号
XTY2412
额定电压
220V
低温功率
440W
高温功率
1100W
