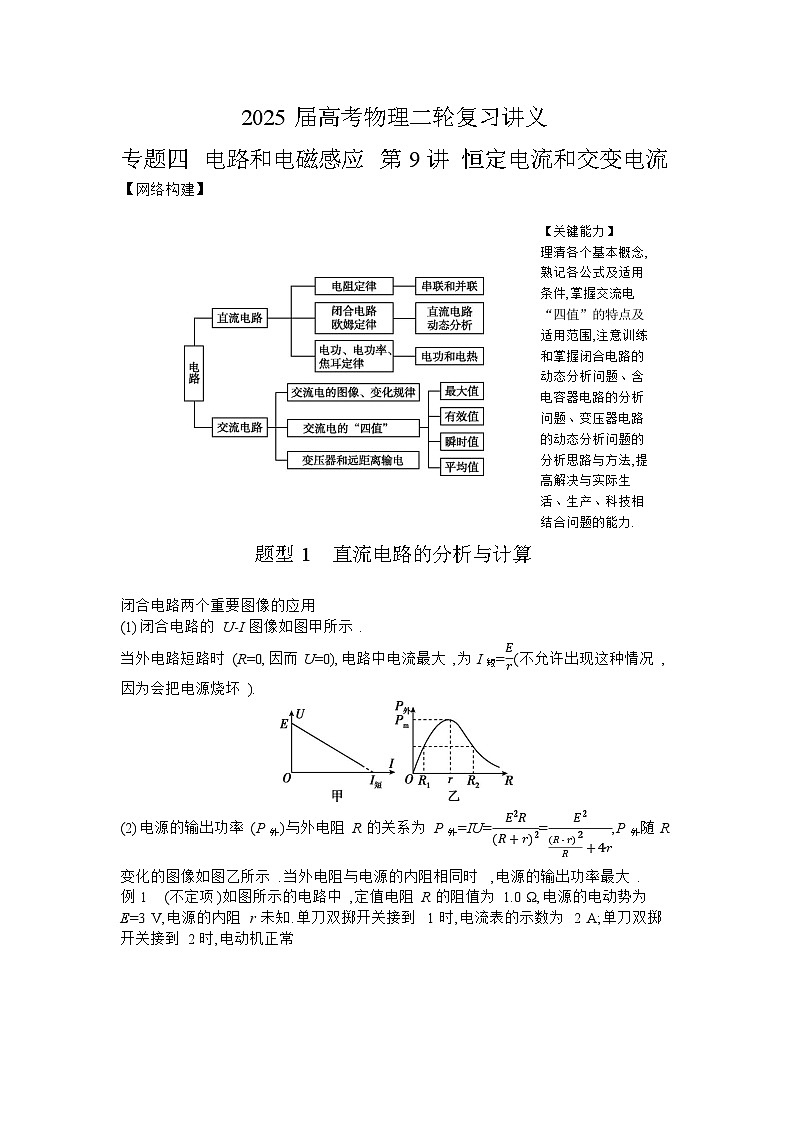

2025届高考物理二轮复习讲义：专题四 电路和电磁感应 第9讲 恒定电流和交变电流 【含答案】

这是一份2025届高考物理二轮复习讲义：专题四 电路和电磁感应 第9讲 恒定电流和交变电流 【含答案】，共8页。学案主要包含了电路和电磁感应等内容，欢迎下载使用。
【网络构建】
题型1 直流电路的分析与计算

闭合电路两个重要图像的应用
(1)闭合电路的U-I图像如图甲所示.
当外电路短路时(R=0,因而U=0),电路中电流最大,为I短=Er(不允许出现这种情况,因为会把电源烧坏).
(2)电源的输出功率(P外)与外电阻R的关系为P外=IU=E2R(R+r)2=E2(R-r)2R+4r,P外随R变化的图像如图乙所示.当外电阻与电源的内阻相同时,电源的输出功率最大.

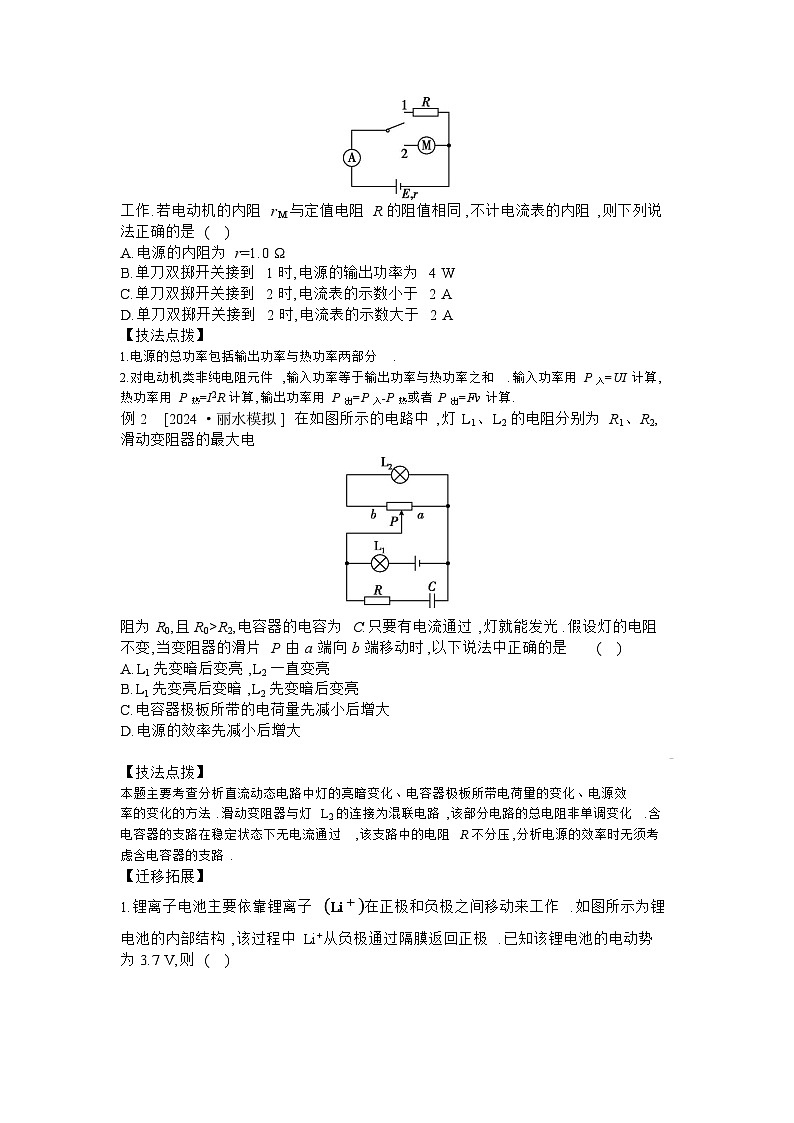

例1 (不定项)如图所示的电路中,定值电阻R的阻值为1.0 Ω,电源的电动势为E=3 V,电源的内阻r未知.单刀双掷开关接到1时,电流表的示数为2 A;单刀双掷开关接到2时,电动机正常
工作.若电动机的内阻rM与定值电阻R的阻值相同,不计电流表的内阻,则下列说法正确的是( )
A.电源的内阻为r=1.0 Ω
B.单刀双掷开关接到1时,电源的输出功率为4 W
C.单刀双掷开关接到2时,电流表的示数小于2 A
D.单刀双掷开关接到2时,电流表的示数大于2 A
【技法点拨】
1.电源的总功率包括输出功率与热功率两部分.
2.对电动机类非纯电阻元件,输入功率等于输出功率与热功率之和.输入功率用P入=UI计算,热功率用P热=I2R计算,输出功率用P出=P入-P热或者P出=Fv计算.
例2 [2024·丽水模拟] 在如图所示的电路中,灯L1、L2的电阻分别为R1、R2,滑动变阻器的最大电
阻为R0,且R0>R2,电容器的电容为C.只要有电流通过,灯就能发光.假设灯的电阻不变,当变阻器的滑片P由a端向b端移动时,以下说法中正确的是( )
A.L1先变暗后变亮,L2一直变亮
B.L1先变亮后变暗,L2先变暗后变亮
C.电容器极板所带的电荷量先减小后增大
D.电源的效率先减小后增大

【技法点拨】
本题主要考查分析直流动态电路中灯的亮暗变化、电容器极板所带电荷量的变化、电源效率的变化的方法.滑动变阻器与灯L2的连接为混联电路,该部分电路的总电阻非单调变化.含电容器的支路在稳定状态下无电流通过,该支路中的电阻R不分压,分析电源的效率时无须考虑含电容器的支路.
【迁移拓展】
1.锂离子电池主要依靠锂离子Li+在正极和负极之间移动来工作.如图所示为锂电池的内部结构,该过程中Li+从负极通过隔膜返回正极.已知该锂电池的电动势为3.7 V,则( )
A.该过程中电池处于充电状态
B.电池内部每移动一个锂离子,需要消耗电能3.7 eV
C.“毫安·时”(mA·h)是电池储存能量的单位
D.锂离子电池放电时,电池内部非静电力做功,化学能转化为电能
2.如图甲所示电路中,R为电阻箱,电源的电动势为E,内阻为r.图乙为电源的输出功率P与电流表示数I的关系图像,其中功率P0分别对应电流I1、I2和外电阻R1、R2,电表为理想电表.下列说法中正确的是( )
A.I1+I2>ErB.I1+I2=Er
C.R1r>rR2 D.R1r
