物理九年级全册第1节 电压精品练习题

这是一份物理九年级全册第1节 电压精品练习题，共15页。试卷主要包含了单选题，多选题，填空题，实验题等内容，欢迎下载使用。

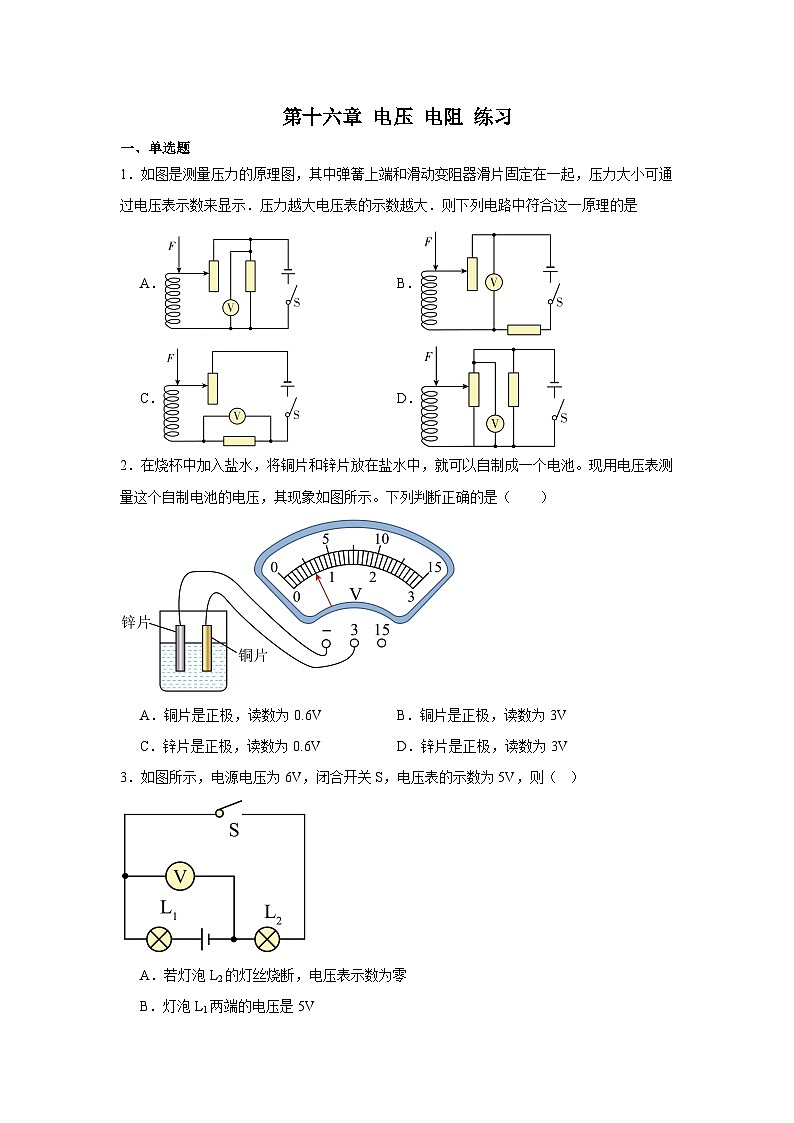

1．如图是测量压力的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，压力大小可通过电压表示数来显示．压力越大电压表的示数越大．则下列电路中符合这一原理的是
A．B．
C．D．
2．在烧杯中加入盐水，将铜片和锌片放在盐水中，就可以自制成一个电池。现用电压表测量这个自制电池的电压，其现象如图所示。下列判断正确的是（ ）
A．铜片是正极，读数为0.6VB．铜片是正极，读数为3V
C．锌片是正极，读数为0.6VD．锌片是正极，读数为3V
3．如图所示，电源电压为6V，闭合开关S，电压表的示数为5V，则（ ）
A．若灯泡L2的灯丝烧断，电压表示数为零
B．灯泡L1两端的电压是5V

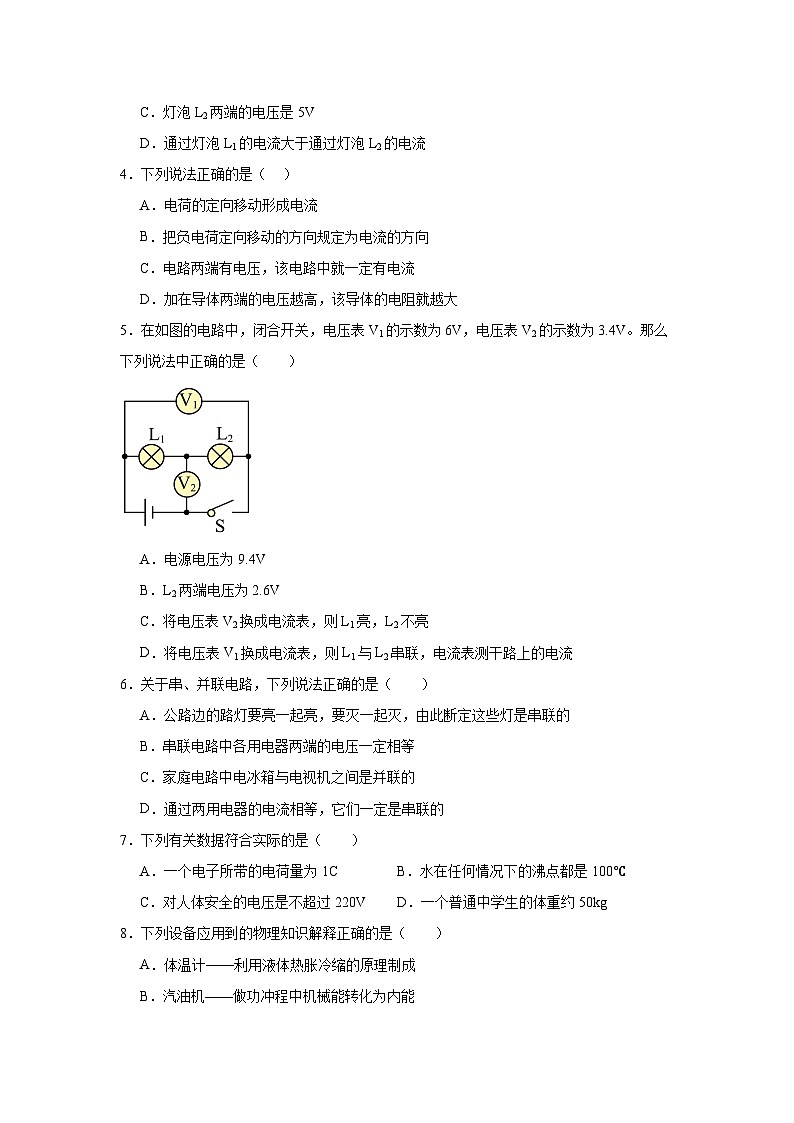

C．灯泡L2两端的电压是5V
D．通过灯泡L1的电流大于通过灯泡L2的电流
4．下列说法正确的是（ ）
A．电荷的定向移动形成电流
B．把负电荷定向移动的方向规定为电流的方向
C．电路两端有电压，该电路中就一定有电流
D．加在导体两端的电压越高，该导体的电阻就越大
5．在如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V。那么下列说法中正确的是（ ）
A．电源电压为9.4V
B．L2两端电压为2.6V
C．将电压表V2换成电流表，则L1亮，L2不亮
D．将电压表V1换成电流表，则L1与L2串联，电流表测干路上的电流
6．关于串、并联电路，下列说法正确的是（ ）
A．公路边的路灯要亮一起亮，要灭一起灭，由此断定这些灯是串联的
B．串联电路中各用电器两端的电压一定相等
C．家庭电路中电冰箱与电视机之间是并联的
D．通过两用电器的电流相等，它们一定是串联的
7．下列有关数据符合实际的是（ ）
A．一个电子所带的电荷量为1CB．水在任何情况下的沸点都是100℃
C．对人体安全的电压是不超过220VD．一个普通中学生的体重约50kg

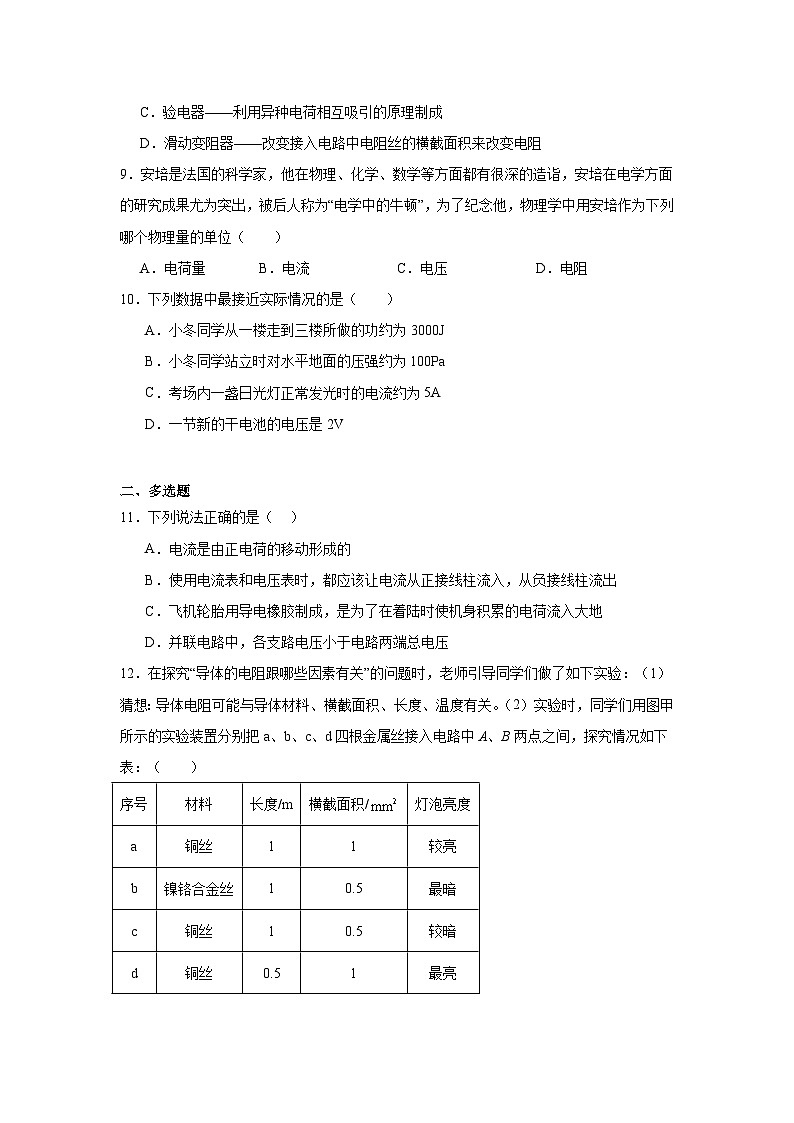

8．下列设备应用到的物理知识解释正确的是（ ）
A．体温计——利用液体热胀冷缩的原理制成
B．汽油机——做功冲程中机械能转化为内能
C．验电器——利用异种电荷相互吸引的原理制成
D．滑动变阻器——改变接入电路中电阻丝的横截面积来改变电阻
9．安培是法国的科学家，他在物理、化学、数学等方面都有很深的造诣，安培在电学方面的研究成果尤为突出，被后人称为“电学中的牛顿”，为了纪念他，物理学中用安培作为下列哪个物理量的单位（ ）
A．电荷量B．电流C．电压D．电阻
10．下列数据中最接近实际情况的是（ ）
A．小冬同学从一楼走到三楼所做的功约为3000J
B．小冬同学站立时对水平地面的压强约为100Pa
C．考场内一盏日光灯正常发光时的电流约为5A
D．一节新的干电池的电压是2V
二、多选题
11．下列说法正确的是（ ）
A．电流是由正电荷的移动形成的
B．使用电流表和电压表时，都应该让电流从正接线柱流入，从负接线柱流出
C．飞机轮胎用导电橡胶制成，是为了在着陆时使机身积累的电荷流入大地
D．并联电路中，各支路电压小于电路两端总电压
12．在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、横截面积、长度、温度有关。（2）实验时，同学们用图甲所示的实验装置分别把a、b、c、d四根金属丝接入电路中A、B两点之间，探究情况如下表：（ ）

A．a、b两组实验，探究导体电阻跟导体横截面积的关系
B．b、c两组实验，探究导体电阻跟导体材料的关系
C．通过图乙可探究导体电阻跟温度的关系
D．探究此实验时仅用到了控制变量法
13．如图中的空白圆圈1、2、3不是电流表就是电压表，闭合开关后，下列说法正确的是
A．若、串联，则1、3是电压表，2是电流表，3表测两端电压
B．若、并联，则1、3是电流表，2位电压表，1表测的电流
C．若2、3为电流表，1为电压表，只有亮，电压表测电源电压
D．1、2、3均为电流表时，电路发生短路
14．如图，电源电压不变，两只电表均完好。开关S闭合后，发现只有一只电表的指针发生偏转，若电路中只有一个灯泡出现短路或断路故障，则可能的情况是（ ）
A．电压表指针发生偏转，灯泡L1短路B．电压表指针发生偏转，灯泡L1断路
C．电流表指针发生偏转，灯泡L1短路D．电流表指针发生偏转，灯泡L2断路
三、填空题
15．电池串联，总电压为 ；相同电池并联，总电压 。
16．如图所示，当开关S、S1闭合时，滑动变阻器的滑片P向右移动，电压表V的示数 （选填“变大”、“变小”或“不变”）；当开关S闭合、S1断开时，滑动变阻器的滑片P向右移动，灯泡L的亮度 （选填“变亮”、“变暗”或“不变”）。
17．如图甲所示电路，小灯泡L1、L2是 联。若电源电压为2V，使用适当的量程后，电压表的示数如图乙所示，则L1两端的电压是 V，L2两端的电压是 V。

18．如题图甲所示电路中，电源电压保持不变，闭合开关S、S1电路正常工作，电压表示数如图乙所示，则此时L2两端的电压为 V，若此时断开开关S1，则电压表的示数 ，电流表示数 （后两空均选填“增大”“减小”或“不变”）。
19．小明将铜片、锌片插入土豆，制成土豆电池。如图所示，闭合开关S1，发光二极管发光，此装置的能量转化方式主要是： 能转化为电能，电能再转化为 能。为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S2，发现电压表的指针向左偏转，铜片是土豆电池的 极。
20．如图所示，电阻箱的示数是 Ω．
四、实验题
21．“探究导体的电阻跟哪些因素有关”的实验中．
小明的猜想是：①电阻可能与导体的材料有关；
小亮的猜想是：②电阻可能与导体的温度有关；
小敏的猜想是：③电阻可能与导体的长度有关；
（1）根据你掌握的电学知识，你认为：④电阻还与 有关．
（2）图中是三位同学为上述探究活动准备的实验器材，他们已经完成了部分实物的连接．若电阻受温度的影响可以忽略，要探究猜想①，应该控制 和 不变；要探究猜想③，应该选用导线 和导线 （填导线的代号字母）进行对比实验．
（3）上面实验中电阻的大小是通过 显示的．
22．下图所示的电阻箱的示数为 ．
23．在探究“导体的电阻跟哪些因素有关”的问题时，某老师引导学生作了如下的猜想：
猜想A：导体的电阻可能跟导体的横截面积有关；
猜想B：导体的电阻可能跟导体的长度有关；
猜想C：导体的电阻可能跟导体的材料有关．
如图所示是他们进行实验探究的器材，演示板上固定了四条金属电阻丝，a、b、c三条长度均是1 m，d的长度是0.5 m；a、b的横截面积相同，材料不同；a、c的材料相同，但c的横截面积大于a;a、d的材料和横截面积都相同．
（1）在探究电阻跟横截面积的关系时，可依次把M、N跟 的两端连接，闭合开关，记下电流表的示数，分析比较这两根金属丝电阻的大小．
（2）依次把M、N跟a、d的两端连接，闭合开关，记下电流表的示数，分析比较a、d两根金属丝电阻的大小，可探究电阻跟 的关系，其结论是： ．
（3）以上方法在研究物理问题时经常用到，被称为控制变量法．试根据学过的物理知识再列出两例用这种方法研究的问题： ； ．
（4）一般说来，所有物体都有电阻．探究过程中，又有同学提出猜想D：电阻还可能跟温度有关．请用一只废灯泡的灯芯设计一个实验来研究这个问题．要求：①说出方法；②画出电路图．
24．在“探究串联电路电压的规律”实验中，小云设计了如图甲所示的电路，电源使用的是新干电池，图乙是开关S闭合前电压表指针的位置。小云正确操作完成2次实验后，把数据记录在下表中。请你解答：
(1)在正确使用电压表测量用电器两端电压时，电压表应与用电器 联；
(2)针对图乙中现象，接下来应采取的操作是 ；
(3)小云分析表中实验数据得出结论：
①串联电路两端的总电压 各部分电路两端电压之和；
②串联电路中，各部分电路两端电压相等。小云通过和同学交流发现结论②不具有普遍性，原因可能是 ；
(4)根据表中数据可知第2次实验至少用了 节新干电池串联作为电源；
(5)同组的小雨重复小云的实验时，闭合开关，发现L1、L2均不发光，于是她拿来一根导线对电路进行了检查，经操作及观察到的现象判断出是L1断路。小雨的操作是 ；观察到的现象是 。
序号
材料
长度/m
横截面积/
灯泡亮度
a
铜丝
1
1
较亮
b
镍铬合金丝
1
0.5
最暗
c
铜丝
1
0.5
较暗
d
铜丝
0.5
1
最亮
实验次数
AB间电压U1/V
BC间电压U2/V
AC间电压U总/V
1
1.4
1.4
2.8
2
2.2
2.2
4.4
《2025年1月15日初中物理作业》参考答案
1．B
【详解】AD．两电阻并联，电压表测电源的电压，因电源的电压不变，所以，压力变化时，电压表的示数不变，故AD不符合；
BC．两电阻串联，压力越大时，滑片下移，接入电路中的在变大，电路中的总电阻变大，
由I＝可知，电路中的电流变小，由U＝IR可知，定值电阻两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，综上可知，B中电压表并联在滑动变阻器两端符合，C中电压表并联在定值电阻两端不符合．
2．A
【详解】由图可知，电压表的指针偏转方向正偏，所以电压表正负接线柱连接正确，由电压表的连接方式可知，与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极；由图可知，电压表选的量程为0~3V，电压表示数为0.6V，故A正确，BCD错误。
故选A。
3．C
【详解】BC．由电路图可知，闭合开关S，L1与L2串联，电压表测L2两端的电压，所以电压表的示数即为L2两端的电压，即L2两端的电压为5V，根据串联电路的电压特点可知，L1两端的电压为
故B错误，C正确；
A．若灯泡L2灯丝烧断，电路断路，电压表测量电源电压，示数为6V，故A错误；
D．由电路图可知，闭合开关S，L1与L2串联，串联电路中电流处处相等，故D错误。
故选C。
4．A
【详解】AB．电荷的定向移动形成电流，把正电荷定向移动的方向规定为电流的方向，与负电荷定向移动的方向相反，故A正确，B错误；
C．电流的产生需要有电源和闭合的电路，故电路中只有电压不一定有电流，故C错误；
D．导体的电阻是导体的自身属性，与加在导体两端的电压无关，故D错误。
故选A。
5．C
【详解】AB．由图知，闭合开关，两灯串联，电压表V1测电源电压，V2测L2两端电压，即电源电压U＝6V，L2两端电压U2＝3.4V，故AB错误；
C．将电压表V2换成电流表，在开关闭合后，灯泡L2被短路，则L1亮，L2不亮，故C正确；
D．将电压表V1换成电流表，闭合开关，电流从正极出发经电流表、开关回负极，不经用电器，会造成电源短路，故D错误。
故选C。
6．C
【详解】A．公路边的路灯虽然串成一串，因为它们工作时互不影响，故A错误；
B．串联电路中电源两端电压等于各部分电路两端的电压之和，如果用电器的规格相同，则用电器两端的电压一定相等；如果用电器的规格不相同，则用电器两端的电压一定不相等，故B错误；
C．家庭电路中电冰箱与电视机工作时互不影响，所以电冰箱与电视机之间是并联的，故C正确；
D．在并联电路中，如果用电器的规格相同，则通过用电器的电流是相同的，故D错误。
故选C。
7．D
【详解】A．一个电子带一个单位的负电荷，所带的电荷量为，故A不符合实际，A不符合题意；
B．水在一个标准大气压下的沸点是100℃，水的沸点会随大气压的增大而增大，故B不符合实际，B不符合题意；
C．对人体安全的电压是不高于36V，故C不符合实际，C不符合题意；
D．一个普通中学生的体重约50kg，故D符合实际，D符合题意。
故选D。
8．A
【详解】A．体温计里面装的液体是水银，是根据液体热胀冷缩的性质制成的，故A正确；
B．汽油机的压缩冲程是将机械能转化为内能的过程，做功冲程是将内能转化为机械能的过程，故B错误；
C．根据电荷间的相互作用规律可知，同种电荷相互排斥，异种电荷相互吸引，所以，验电器是利用同种电荷相互排斥的原理制成的，故C错误；
D．在材料、横截面积以及温度一定时，长度越长，导体的电阻越大，所以，滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的，故D错误。
故选A。
9．B
【详解】为了纪念安培，在物理学中，用他的名字作为电流的单位，而电荷量的单位为库伦，电压的单位为伏特，电阻的单位为欧姆，故ACD不符合题意，B符合题意。
故选B。
10．A
【详解】A．一个中学生的体重约为500N，从一楼走到三楼的高度约为
h=2×3m=6m
所以，该同学登楼做的功
W=Gh=500N×6m=3000J
故A符合题意；
B．一个中学生站立在水平地面上，对地面的压力约为
F=G=500N
与地面的接触面积约为
S=400cm2=0.04m2
对地面的压强约为
故B不符合题意；
C．考场内日光灯的额定功率约为40W，正常发光时通过的电流为
故C不符合题意；
D．根据生活实际可知，一节新干电池的电压是1.5V，故D不符合题意。
故选A。
11．BC
【详解】A．电流是由电荷定向移动形成的，不一定是正电荷，故A错误；
B．电压表和电流表使用时，都应该让电流从正接线柱流入，从负接线柱流出，保证指针正向偏转，故B正确；
C．飞机飞行时会因摩擦而带上静电，飞机轮胎用导电橡胶制作是为了在着陆时使机身积累的电荷流入大地，防止静电带来的危害，故C正确；
D．并联电路中，各支路两端电压等于电路两端总电压，故D错误。
故选BC。
12．BC
【详解】A．a、b两组实验，导体的长度相同，横截面积和材料不同，不符合控制变量法的要求，因此不能探究导体电阻跟导体横截面积的关系，故A不符合题意；
B．b、c两组实验，导体的长度和横截面积相同，而材料不同，根据控制变量法，可以探究导体电阻跟导体材料的关系，故B符合题意；
C．图乙中，用酒精灯对电阻丝进行加热，电阻丝的温度发生变化，灯泡的亮度发生变化，说明电路的电流发生变化，从而说明电阻丝的阻值发生变化，所以，通过图乙可探究导体电阻跟温度的关系，故C符合题意；
D．根据前面分析可知，该实验用到了控制变量法的研究方法；实验中，通过小灯泡的亮暗程度来判断导体的电阻大小，小灯泡越亮，说明电路的电流越大，导体的电阻越小，因此应用了转换法的研究方法。故D不符合题意。
故选BC。
13．ABD
【详解】A．若、串联，电路中只有一条回路，所以1、3为电压表，2为电流表，由电路可知，3表测两端电压，故A项正确；
B．若、并联，电路中有两条回路且L1与L2并联，所以则1、3是电流表，2位电压表，由图可知，1表与L1串联即测的是L1的电流，故B项正确；
C．若2、3为电流表，则灯L1被短路，故C项错误；
D． 1、2、3均为电流表时，电源被短路，故D项正确．
14．BC
【详解】由图可知，两个灯泡串联，电压表测L1两端电压，电流表测电路中的电流。开关S闭合后，发现只有一只电表的指针发生偏转。
AB．若电压表指针发生偏转，说明是电流表示数为零，则电路断路。电压表有示数，则电压表与电源相连，只能是L1断路。故A不符合题意，B符合题意；
CD．若电流表指针发生偏转，说明电路通路、电压表示数为零，则与电压表并联的L1短路。故C符合题意，D不符合题意。
故选BC。
15． 各节电池电压之和 等于每节电池电压
【详解】[1]串联电池组总电压等于各节电池电压之和。
[2]并联电池组两端的总电压等于各节电池的电压。
16． 不变 不变
【详解】[1]开关S、S1闭合时，灯泡和滑动变阻器右端串联，电压表测电源电压，因此滑动变阻器滑片向右移动时，电压表的示数不变。
[2]开关S闭合，S1断开时，灯泡和滑动变阻器串联，且调节滑片不改变滑动变阻器接入电路的阻值，因此滑动变阻器滑片向右移动时，电流不变，因此灯泡的亮度不变。
17． 串联 0.5 1.5
【详解】[1]图甲所示，电流只有一条路径，故小灯泡L1、L2是串联连接的，电压表V与灯泡L1并联，测量的是L1两端的电压。
[2]由于电源电压为2V，故电压表应该使用的是0-3V的量程，每一个大格代表1V，每一个小格代表0.1V，示数是0.5V，则L1两端的电压是0.5V。
[3]根据串联电路中电压的规律知，L2两端的电压是
2V-0.5V=1.5V
18． 2.6 不变 减小
【详解】[1]分析甲实物图可知，闭合开关S、S1后两灯并联，电流表测干路电流，电压表并联在电源两端，始终测电源电压，量程为0~3V，分度值为0.1V，所以示数为2.6V，因为并联电路中各支路电压都等于电源电压，所以此时L2两端的电压也为2.6V。
[2][3]断开开关S1，电压表仍测电源电压，所以示数不变；电路中只剩下L1所在支路，因为并联电路中干路电流等于各支路电流之和，所以电流表示数减小。
19． 化学 光 正
【详解】[1][2]在如图甲所示的工作过程中，土豆中具有的化学能，转化为电能，然后将电能转化为二极管的光能。
[3]如图乙所示，当指针向左偏转时，说明电压表的正负接线柱是反接的，故可判断铜片是土豆电池的正极，锌片是土豆电池的负极。
20．2008
【详解】图中电阻箱示数是：2×1000Ω+0×100Ω+0×10Ω+8×1Ω＝2008Ω．
21． 横截面积 长度 横截面积 a c 电流表的示数
【详解】（1）影响电阻大小的因素有：导体的材料、长度、横截面积和温度；故其影响因素除题目中所提的各个信息外，还与导体的横截面积有关；
（2）在探究电阻与材料的关系时，应控制导线的长度、横截面积不变，而改变导线的材料；探究导体的电阻与导体的长度有关时，应控制导线的横截面积和材料均相同，而导线的长度不同，由图中信息可知，应选a和c进行对比实验；
（3）由于电阻的大小无法直接比较，所以，在该实验中我们是通过观察电流表的示数来判断电阻大小的，该方法称为转换法．
22．3204
【详解】用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．该电阻箱的示数为：3×1000+2×100+0×10+4×1=3204（Ω）
23． a、c 长度 在材料和横截面积都相同时，导线越长，电阻越大 控制变量法 见详解
【详解】探究“导体的电阻与哪些因素有关”的问题时，采用控制变量法
（1）在探究电阻跟横截面积的关系时，要选取材料、长度都相同的两根导线，a、c的材料相同，长度都是1m，满足条件，所以可依次把M、N跟a、c的两端连接．
（2）依次把M、N跟a、d的两端连接时，a、d的材料、横截面积相同，但长度不同，所以接a、d可以探究电阻与长度的关系，结论是在材料和横截面积都相同时，导线越长，电阻越大；
（3）研究压强跟压力和受力面积的关系 研究滑动摩擦力的大小与压力和接触面粗糙程度的关系等用到的都是控制变量法
思路分析：在探究影响导体电阻大小的因素时，要采用控制变量法的思想．材料、长度、横截面积三个因素，当研究某一个因素对电阻的影响时，要保持另外两个量不变．然后让该因素变化，看电阻随之怎样变，找到他们的变化的因果关系．
试题点评：控制变量法是一种常用的物理方法，可以把多因素问题见化成单因素问题，一个一个的解决，然后在综合起来，这样就大大简化了问题研究的难度．
24．(1)并
(2)见解析
(3) 等于 选择规格相同的灯泡
(4)3
(5) 见解析 见解析
【详解】（1）由电压表的使用方法可知，用电压表测量用电器电压时，电压表应与用电器并联。
（2）由图乙可知，电压表指针不在零刻度线，所以电压表需要调零。
（3）[1]由表中数据可知
1.4A+1.4A=2.8A
2.2A+2.2A=4.4A
分析表格数据可得串联电路两端的总电压等于各部分电路两端电压之和。
[2]由表中数据可知，各部分电路两端电压相等，可能是选用了规格相同小灯泡，所以结论②不具有普遍性。
（4）根据表中数据可知电源电压为4.4V，一节干电池的电压为1.5V，实验第2次实验至少用了3节新干电池串联作为电源。
（5）[1][2]L1、L2串联，闭合开关，发现L1、L2均不发光，说明电路存在断路；接下来的操作是：断开开关，将导线与L1并联，闭合开关，若看到的现象是L2发光，说明电路的故障时L1断路。
题号
1
2
3
4
5
6
7
8
9
10
答案
B
A
C
A
C
C
D
A
B
A
题号
11
12
13
14






答案
BC
BC
ABD
BC
