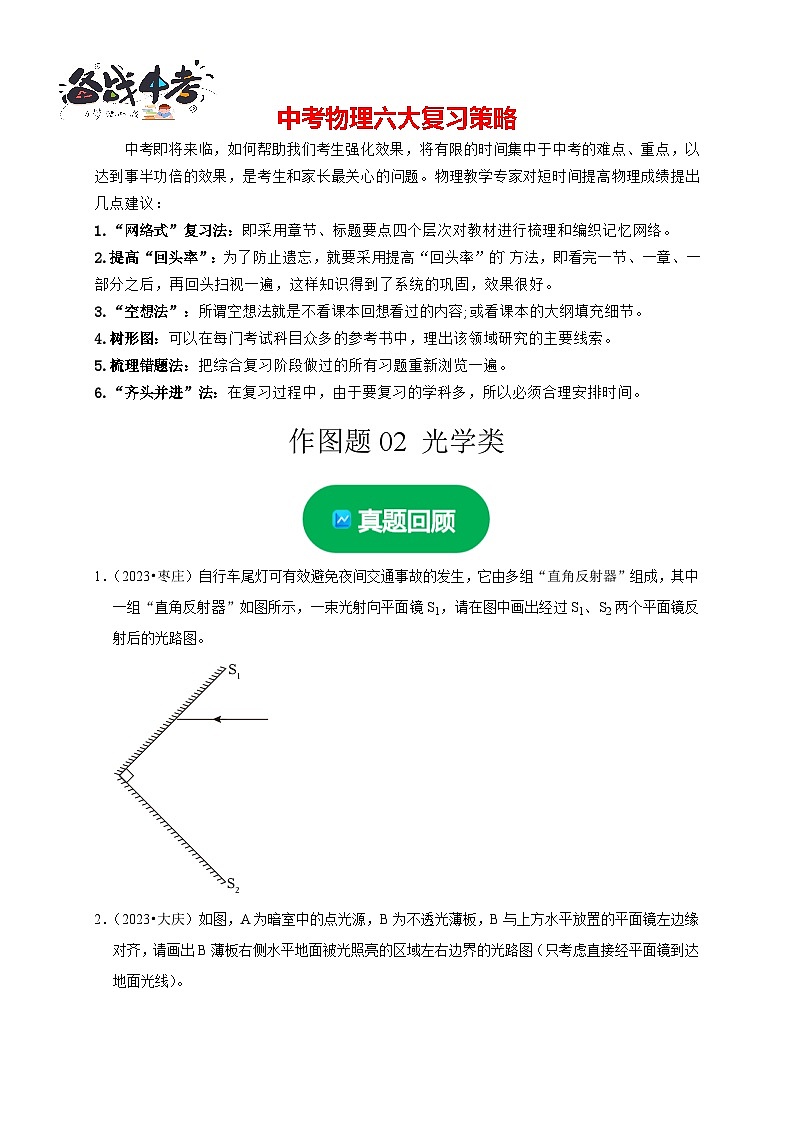

1.“网络式”复习法：即采用章节、标题要点四个层次对教材进行梳理和编织记忆网络。
2.提高“回头率”：为了防止遗忘，就要采用提高“回头率”的`方法，即看完一节、一章、一部分之后，再回头扫视一遍，这样知识得到了系统的巩固，效果很好。
3.“空想法”：所谓空想法就是不看课本回想看过的内容;或看课本的大纲填充细节。
4.树形图：可以在每门考试科目众多的参考书中，理出该领域研究的主要线索。
5.梳理错题法：把综合复习阶段做过的所有习题重新浏览一遍。
6.“齐头并进”法：在复习过程中，由于要复习的学科多，所以必须合理安排时间。
作图题02 光学类

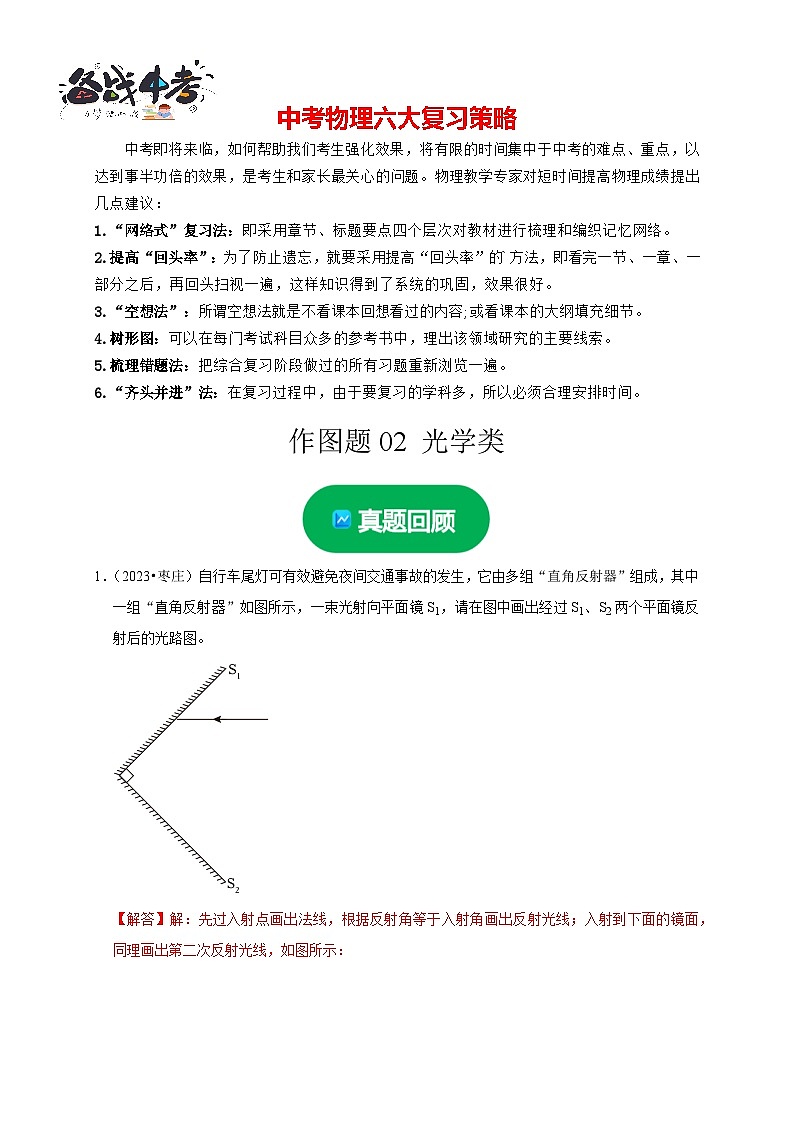

1．（2023•枣庄）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

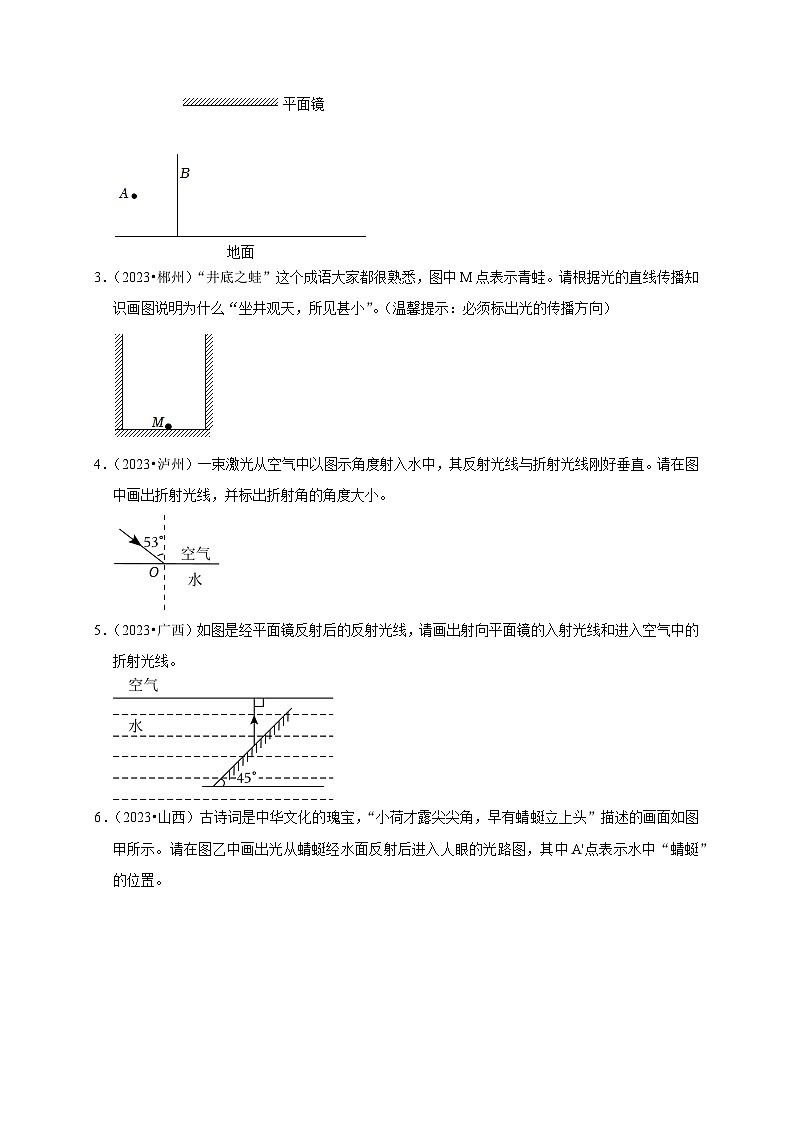

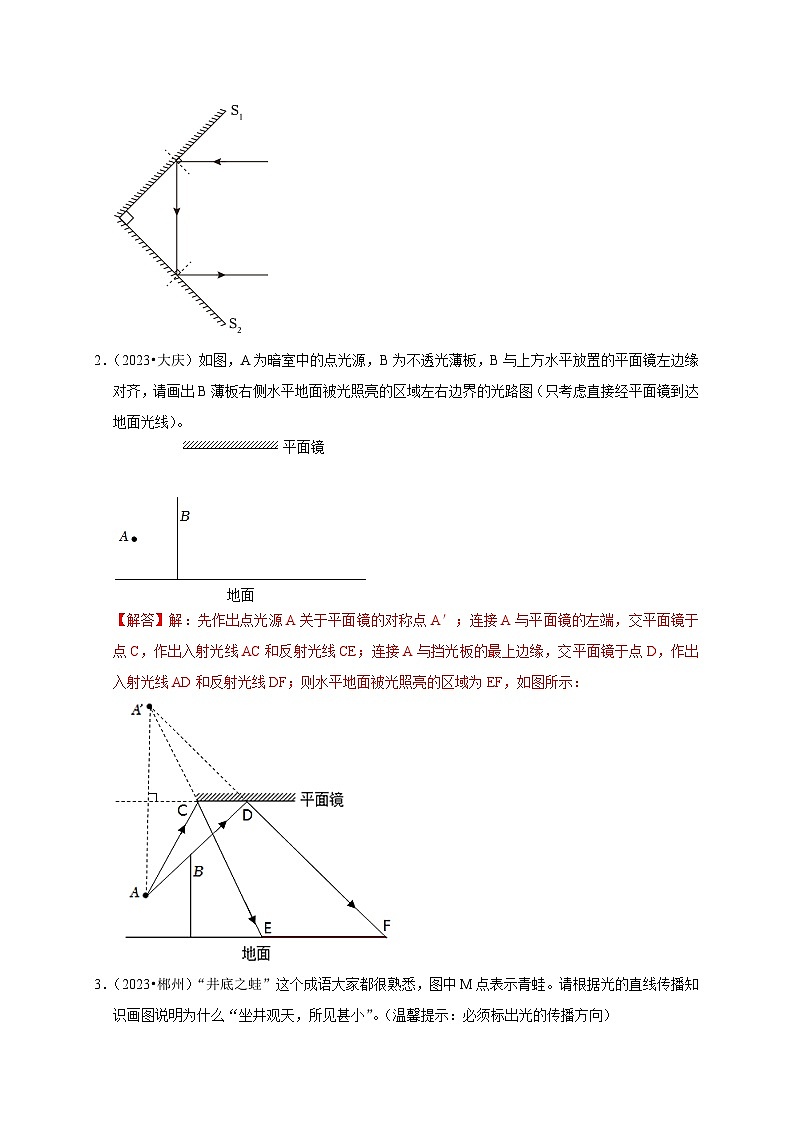

2．（2023•大庆）如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

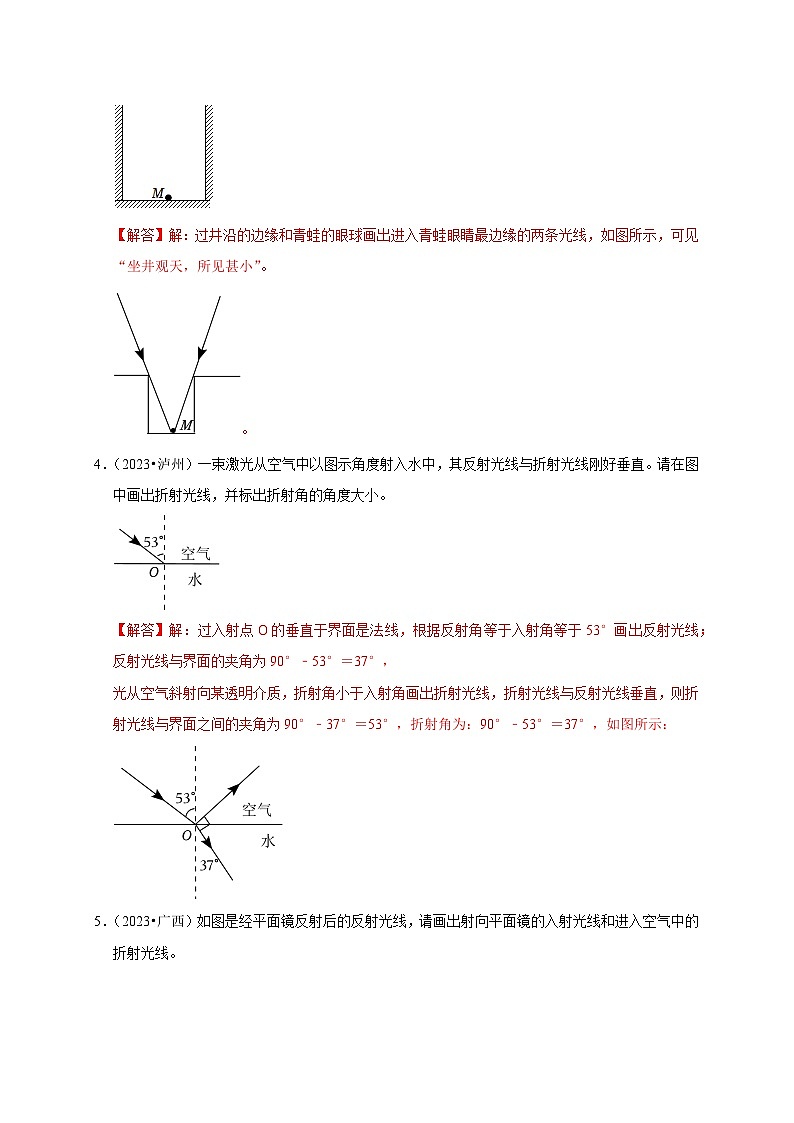

3．（2023•郴州）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。（温馨提示：必须标出光的传播方向）
4．（2023•泸州）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。请在图中画出折射光线，并标出折射角的角度大小。
5．（2023•广西）如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线。

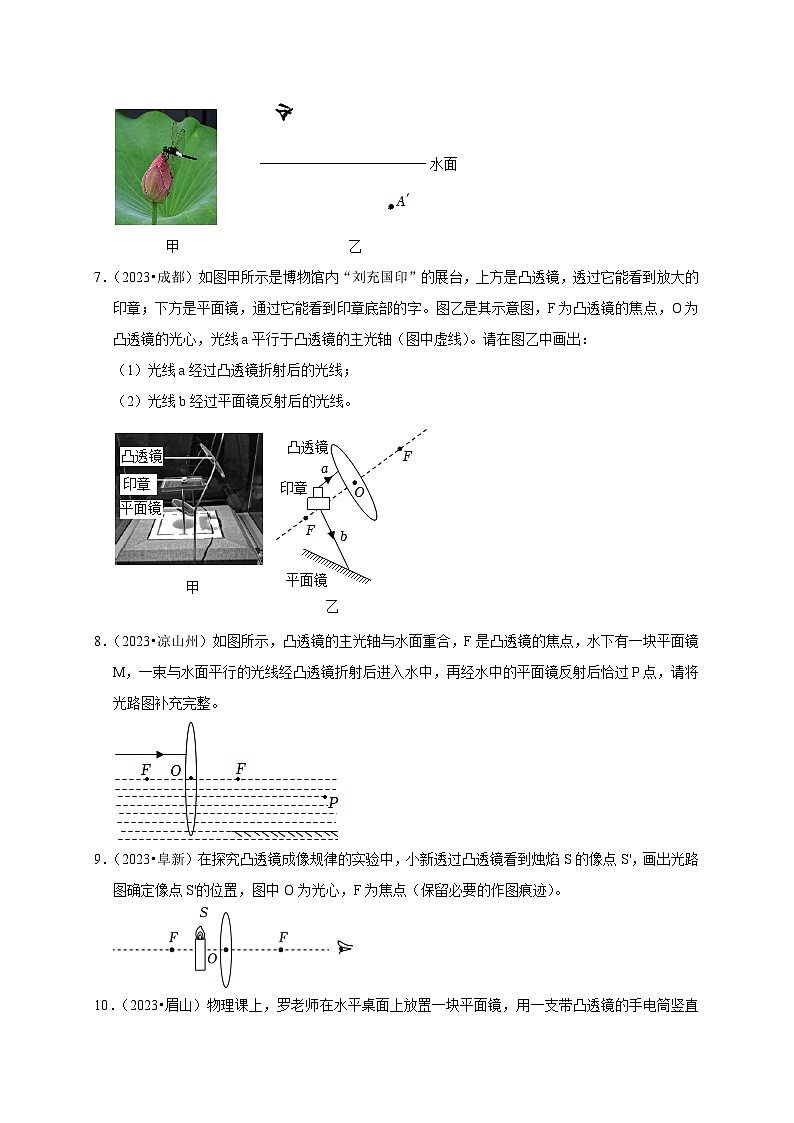

6．（2023•山西）古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中A'点表示水中“蜻蜓”的位置。
7．（2023•成都）如图甲所示是博物馆内“刘充国印”的展台，上方是凸透镜，透过它能看到放大的印章；下方是平面镜，通过它能看到印章底部的字。图乙是其示意图，F为凸透镜的焦点，O为凸透镜的光心，光线a平行于凸透镜的主光轴（图中虚线）。请在图乙中画出：
（1）光线a经过凸透镜折射后的光线；
（2）光线b经过平面镜反射后的光线。
8．（2023•凉山州）如图所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，水下有一块平面镜M，一束与水面平行的光线经凸透镜折射后进入水中，再经水中的平面镜反射后恰过P点，请将光路图补充完整。
9．（2023•阜新）在探究凸透镜成像规律的实验中，小新透过凸透镜看到烛焰S的像点S'，画出光路图确定像点S'的位置，图中O为光心，F为焦点（保留必要的作图痕迹）。
10．（2023•眉山）物理课上，罗老师在水平桌面上放置一块平面镜，用一支带凸透镜的手电筒竖直向下照射在平面镜上，侧面的同学几乎不能看到经平面镜反射后的光，同学们通过作图明白了其中的道理。如图所示，F为凸透镜的焦点，一条光线经过焦点F射向凸透镜。请在图中画出该条光线经过凸透镜后的折射光线和经过平面镜后的反射光线。
11．（2023•让胡路区模拟）如图所示，MN为凸透镜的主光轴，S为主光轴上的一个发光点，SA、SB为发光点S射出的两条入射光线，S'为该发光点的像，试作出SA、SB经凸透镜折射后的出射光线。
12．（2023•河口区二模）请在图中将入射光线补画完整（F是凹透镜的虚焦点，光线AB平行于主光轴）。
13．（2023•江都区二模）如图所示，两条入射光线分别过凸透镜的焦点F和光心O，请分别画出经过凸透镜折射后的光线。
14．（2023•聊城模拟）如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M'及M点发出的一条光线经平面镜反射后经过N点的光路图。
15．（2023•山阳县模拟）小明需要太阳光照射到客厅中花卉P上实现光合作用，如图所示，请通过作图画出平面镜的位置。
16．（2023•抚松县模拟）在图中的光屏M上画出蜡烛AB经小孔所成的像A'B'。
17．（2023•碑林区校级模拟）如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像。M'及人眼看见这个点的光路图。
18．（2023•聊城模拟）一束光射向一块玻璃砖（如图），并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）。
19．（2023•单县三模）如图甲所示，湖面上倒映着高塔的倒影。乙图中A点表示水中“塔尖”的位置，请利用平面镜成像规律在乙图中画出人眼看见“塔尖”的光路图。
20．（2023•广陵区二模）如图1所示，牙医会借助平面镜来观察牙齿，请在图2中作出人眼通过平面镜看见牙齿的光路图。（保留作图痕迹）
21．（2023•石阡县模拟）如图a所示，为玄武湖诺那塔及其倒影的美景。b图中A点表示水中“塔尖”的位置，请在b中画出人眼看见塔尖的光路图。
22．（2023•菏泽三模）如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角的度数。
23．（2023•定西模拟）一束光从空气中斜射到水面上，请在图中画出反射光线及折射光线的大致方向。
24．（2023•河南模拟）为了促进果实着色、增糖，提升苹果的品质，果园通常通过铺设反光膜反射阳光，来改善光照条件。请你在右图中画出一束太阳光S经反光膜反射至A处果实的光路图。
25．（2023•成华区模拟）洋洋同学用“可乐瓶”做小孔成像实验，实验装置如图所示，请在图中的半透明纸上画出蜡烛AB的像A′B′。（保留作图痕迹）
26．（2023•新化县模拟）如图，一束光垂直于凸透镜主光轴射向平面镜，请在图中出该束光经平面镜反射再通过凸透镜折射的光路图。
27．（2023•凤翔县二模）如图所示，F为焦点，从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经过凹透镜后的光线。
28．（2023•沂源县一模）如图所示，凸透镜的主光轴处于水平位置，F是其焦点，平面镜与水平方向成45°角，请画出竖直激光束AO经平面镜反射，再经凸透镜折射的光路图。
29．（2023•茂南区二模）如图，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．
30．（2023•西区二模）如图所示，SA为水面上方的点光源S射向水面的一条光线，该光线射到水面的反射光线的方向刚好指向水面上方凹透镜右侧的焦点。请画出：
（1）光线SA射入水中的折射光线。
（2）经过凹透镜的折射光线。
