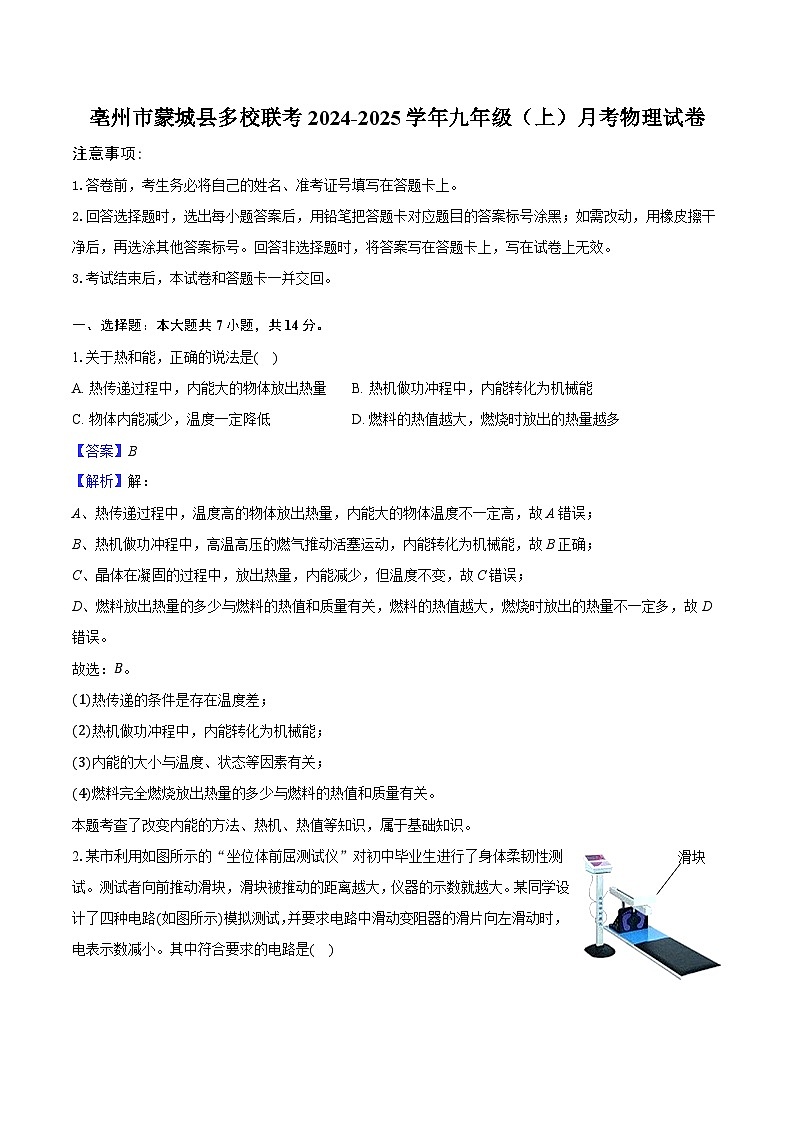

安徽省亳州市蒙城县多校联考2023-2024学年九年级（上）月考物理试卷

这是一份安徽省亳州市蒙城县多校联考2023-2024学年九年级（上）月考物理试卷，共19页。试卷主要包含了3A，则它们两端的电压为3V等内容，欢迎下载使用。
一、选择题：本大题共7小题，共14分。
1.关于热和能，正确的说法是( )
A. 热传递过程中，内能大的物体放出热量B. 热机做功冲程中，内能转化为机械能
C. 物体内能减少，温度一定降低D. 燃料的热值越大，燃烧时放出的热量越多
【答案】B
【解析】解：
A、热传递过程中，温度高的物体放出热量，内能大的物体温度不一定高，故A错误；
B、热机做功冲程中，高温高压的燃气推动活塞运动，内能转化为机械能，故B正确；
C、晶体在凝固的过程中，放出热量，内能减少，但温度不变，故C错误；
D、燃料放出热量的多少与燃料的热值和质量有关，燃料的热值越大，燃烧时放出的热量不一定多，故D错误。
故选：B。
(1)热传递的条件是存在温度差；
(2)热机做功冲程中，内能转化为机械能；
(3)内能的大小与温度、状态等因素有关；
(4)燃料完全燃烧放出热量的多少与燃料的热值和质量有关。
本题考查了改变内能的方法、热机、热值等知识，属于基础知识。
2.某市利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。某同学设计了四种电路(如图所示)模拟测试，并要求电路中滑动变阻器的滑片向左滑动时，电表示数减小。其中符合要求的电路是( )

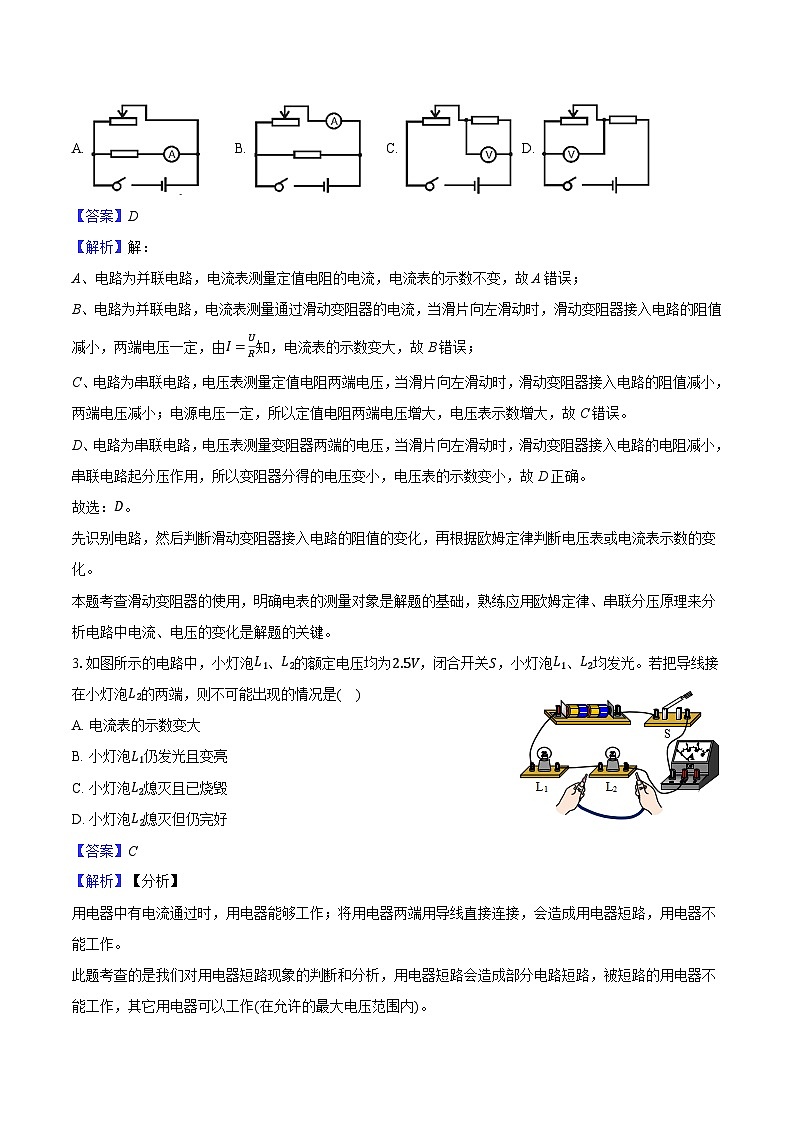

A. B. C. D.
【答案】D
【解析】解：
A、电路为并联电路，电流表测量定值电阻的电流，电流表的示数不变，故A错误；
B、电路为并联电路，电流表测量通过滑动变阻器的电流，当滑片向左滑动时，滑动变阻器接入电路的阻值减小，两端电压一定，由I=UR知，电流表的示数变大，故B错误；
C、电路为串联电路，电压表测量定值电阻两端电压，当滑片向左滑动时，滑动变阻器接入电路的阻值减小，两端电压减小；电源电压一定，所以定值电阻两端电压增大，电压表示数增大，故C错误。
D、电路为串联电路，电压表测量变阻器两端的电压，当滑片向左滑动时，滑动变阻器接入电路的电阻减小，串联电路起分压作用，所以变阻器分得的电压变小，电压表的示数变小，故D正确。
故选：D。
先识别电路，然后判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表或电流表示数的变化。
本题考查滑动变阻器的使用，明确电表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路中电流、电压的变化是解题的关键。
3.如图所示的电路中，小灯泡L1、L2的额定电压均为2.5V，闭合开关S，小灯泡L1、L2均发光。若把导线接在小灯泡L2的两端，则不可能出现的情况是( )
A. 电流表的示数变大
B. 小灯泡L1仍发光且变亮
C. 小灯泡L2熄灭且已烧毁
D. 小灯泡L2熄灭但仍完好
【答案】C
【解析】【分析】
用电器中有电流通过时，用电器能够工作；将用电器两端用导线直接连接，会造成用电器短路，用电器不能工作。
此题考查的是我们对用电器短路现象的判断和分析，用电器短路会造成部分电路短路，被短路的用电器不能工作，其它用电器可以工作(在允许的最大电压范围内)。
【解答】
闭合开关，两只灯泡串联，都发光，说明电路是通路。若把一根导线接在小灯泡L2的两端，L2被短路，没有电流通过不能发光，不会被烧毁；但L1仍然有电流通过，照常发光。同时电源电压全部加在L1两端，电路中电流变大，电流表示数变大，小灯泡L1亮度变亮；故C符合题意。
故选：C。

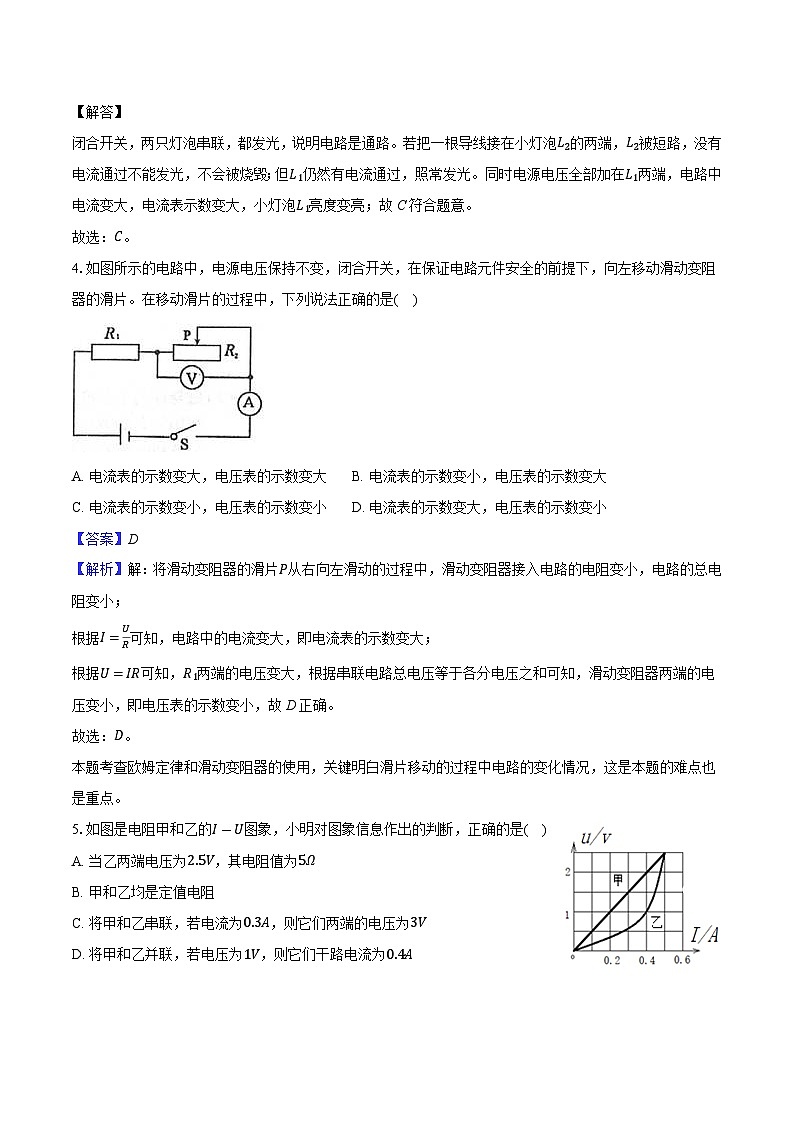

4.如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。在移动滑片的过程中，下列说法正确的是( )
A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数变小，电压表的示数变小D. 电流表的示数变大，电压表的示数变小
【答案】D
【解析】解：将滑动变阻器的滑片P从右向左滑动的过程中，滑动变阻器接入电路的电阻变小，电路的总电阻变小；
根据I=UR可知，电路中的电流变大，即电流表的示数变大；
根据U=IR可知，R1两端的电压变大，根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小，故D正确。
故选：D。
本题考查欧姆定律和滑动变阻器的使用，关键明白滑片移动的过程中电路的变化情况，这是本题的难点也是重点。
5.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是( )
A. 当乙两端电压为2.5V，其电阻值为5Ω
B. 甲和乙均是定值电阻
C. 将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
D. 将甲和乙并联，若电压为1V，则它们干路电流为0.4A
【答案】A
【解析】解：
A.由图象可知，当乙两端电压为2.5V时，通过的电流为0.5A，由I=UR可得，其电阻R乙=U乙I乙=Ω，故A正确；
B.由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，根据欧姆定律可知甲为定值电阻，乙电阻的阻值变化，故B错误；
C.将甲和乙串联，若电流为0.3A，则通过甲、乙的电流均为0.3A，由图象可知，U甲=1.5V，U乙=0.5V，
由串联电路中总电压等于各分电压之和可知，电源的电压U=U甲+U乙=1.5V+0.5V=2V，故C错误；
D.将甲和乙并联，若电压为1V，则两灯泡两端的电压均为1V，由图象可知，I甲=0.2A，I乙=0.4A，
由并联电路中干路电流等于各支路电流之和可知，干路电流I=I甲+I乙=0.2A+0.4A=0.6A，故D错误。
故选：A。
(1)根据图象读出乙两端电压为2.5V时对应的电流，根据欧姆定律求出乙的阻值；
(2)根据欧姆定律可知，电阻一定时，通过导体的电流与导体两端的电压成正比，据此分析图象甲乙电阻的变化；
(3)根据串联电路的电流特点读出图象中对应的电压，利用串联电路的电压特点求出它们两端的电压；
(4)根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流。
本题考查了串联电路的电流特点和并联电路的电压特点以及欧姆定律的灵活运用，关键是根据图象得出相关的信息。
6.将两个分别标有“6V 3W”和“6V 2W”的小灯泡串联后接入电路，在确保两个小灯泡都不超过额定值工作的前提下，不计灯丝电阻随温度的变化，下列说法中正确的是( )
A. 规格为“6V 3W”的小灯泡更亮
B. 通过两个小灯泡的电流的最大值为0.5A
C. 加在两个小灯泡两端的电压的最大值为10V
D. 两个小灯泡总功率的最大值为5W
【答案】C
【解析】解：根据P=UI可得，两灯泡的额定电流：
I1=P1U1=3W6V=0.5A，I2=P2U2=2W6V=13A，
根据欧姆定律可得，两灯泡的电阻分别为：
R1=U1I1=6V0.5A=12Ω，R2=U2I2=6V13A=18Ω；
A、由于R1
