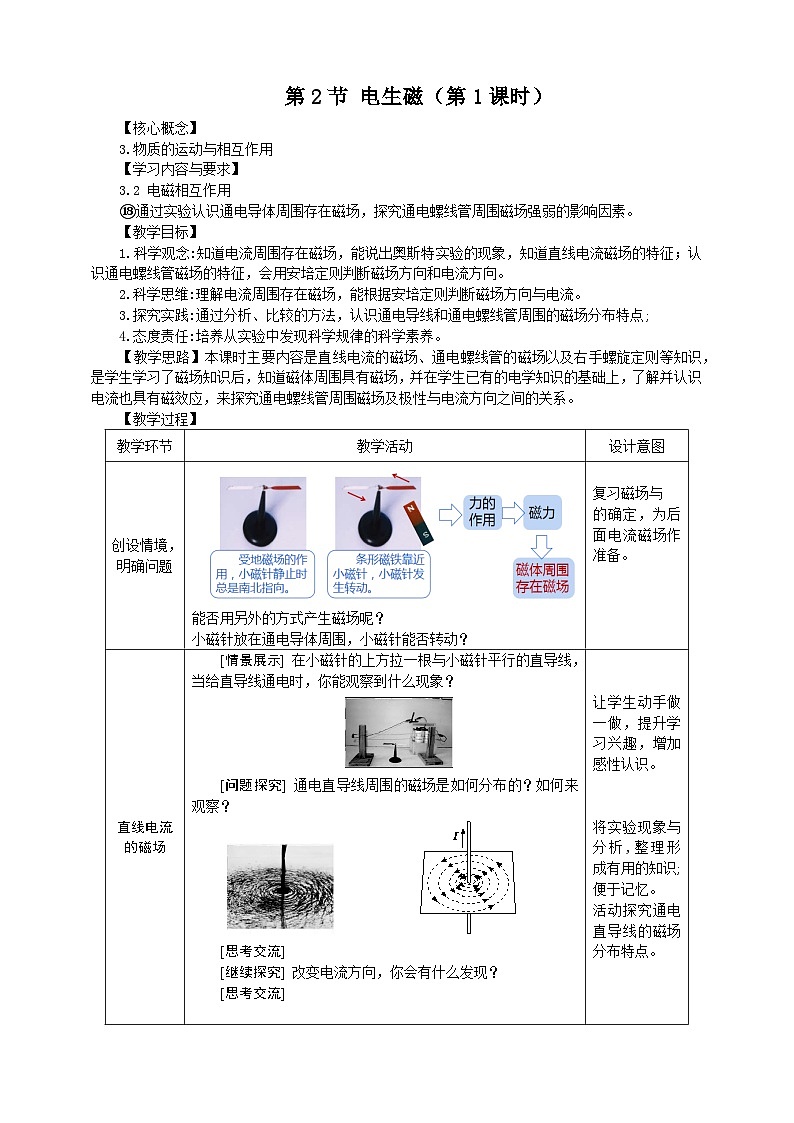

这是一份浙教版（2024）八年级下册第2节 电生磁一等奖课件ppt，文件包含浙教版科学八下12《电生磁》第1课时课件pptx、浙教版科学八下12《电生磁》第1课时教案docx、浙教版科学八下12《电生磁》第1课时练习docx、奥斯特实验asf、通电螺线管mp4等5份课件配套教学资源，其中PPT共19页， 欢迎下载使用。
能否用另外的方式产生磁场呢？
小磁针放在通电导体周围，小磁针能否转动？
1820 年，丹麦物理学家奥斯特在课堂上做实验时，在偶然间发现了电流的磁现象。
在小磁针的上方拉一根与小磁针平行的直导线，如图所示。当直导线通电时，你能观察到的现象是： 。
断电后观察到的现象是 。
①通电导线周围存在磁场；
②磁场方向与电流方向有关。
改变电流方向，观察到小磁针的偏转方向： 。
在有机玻璃板上穿一个孔，将一束直导线垂直穿过小孔，在玻璃板上均匀地撒上铁屑。给直导线通电后，轻敲玻璃板，观察铁屑的分布情况，如图所示。
电流能产生磁场，手电筒在通电时能将一枚大头针吸引起来吗？
手电筒的磁场太弱了，不能将一枚大头针吸引起来。
2. 在螺线管中插入一根铁棒或一枚铁钉，再观察吸引大头针的现象。
3. 比较两次实验的结果，想一想，这说明了什么？
通电螺线管中插入铁芯后，磁性增强。
能吸引大头针，但吸引力不强
能吸引大量大头针，吸引力较强
1. 用导线绕成螺线管后通电，观察是否能吸引大头针。
1.带铁芯的通电螺线管的磁性为什么比不带铁芯的通电螺线管的磁性要强得多？
铁芯在磁场中被磁化后相当于一根磁体。通电螺线管的磁场与被磁化的铁芯的磁场叠加，就产生了更强的磁场。
2.还可以利用什么办法来验证通电螺线管周围存在磁场？
将小磁针放在螺线管周围，螺线管通电后小磁针发生转动。
通电螺线管周围的磁场分布：
1. 在穿过螺线管的有机玻璃板上均匀地撒上铁屑，通电后轻敲玻璃板，观察铁屑的分布。
铁屑的分布规律与条形磁体周围的铁屑分布相似。
通电螺线管的磁场与条形磁体的磁场相似。
2.在螺线管两端各放一枚小磁针，探测螺线管的磁极。改变电流方向，观察小磁针的指向是否变化，依此判断螺线管磁极有无变化。
通电螺线管的磁场方向跟电流方向有关。
S N
N S
改变电流方向，通电螺线管的磁极会发生改变。
电流产生的磁场方向与电流方向有关，两者的关系用右手螺旋定则（也叫安培定则）判定。

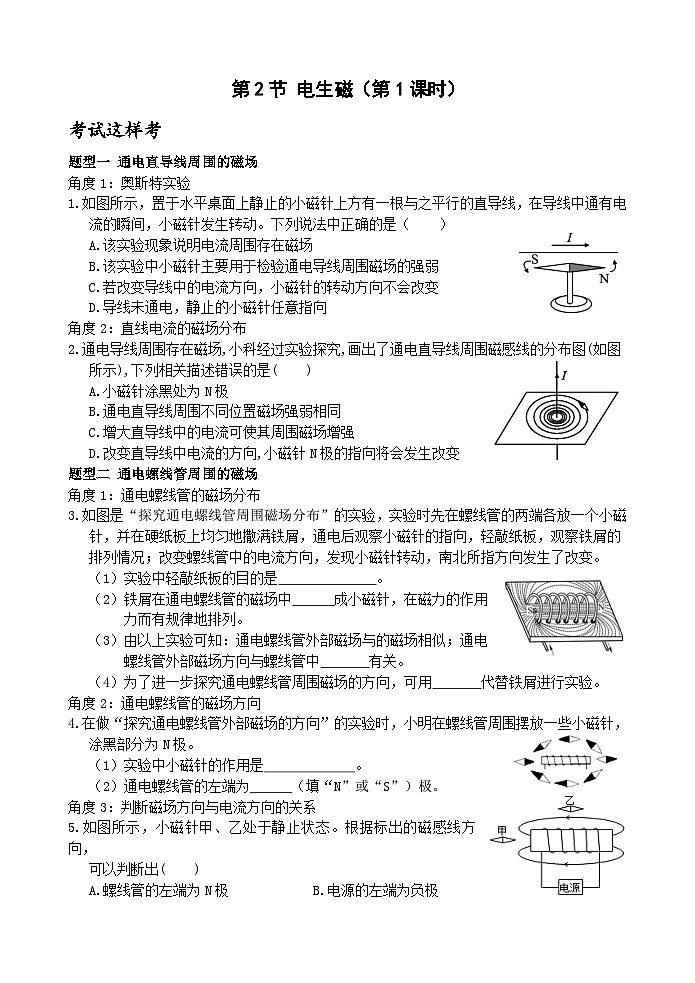

1.一根长直铜导线在靠近一个原来静止的小磁针的过程中，下列判断正确的是(　　)A．小磁针不动，导线中不可能有电流通过B．小磁针发生转动，导线中一定通有电流C．小磁针发生转动，导线中不一定通有电流D．小磁针不动，导线中一定有电流通过
3.通电导线周围存在磁场,小科经过实验探究,画出了通电直导线周围磁感线的分布图(如图所示),下列相关描述错误的是(　　)A.小磁针涂黑处为N极B.通电直导线周围不同位置磁场强弱相同C.增大直导线中的电流可使其周围磁场增强D.改变直导线中电流的方向,小磁针N极的指向将会发生改变
5.根据通电螺线管周围存在磁场（如图甲）的实验事实，某同学对地磁场产生的原因提出了一个假说：地磁场是由绕地球的环形电流引起的．下图中符合他假说的模型是（　　）
