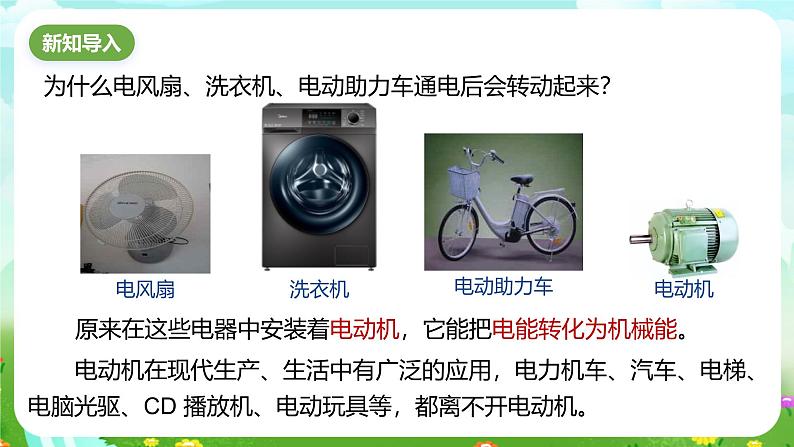

为什么电风扇、洗衣机、电动助力车通电后会转动起来？
原来在这些电器中安装着电动机，它能把电能转化为机械能。
电动机在现代生产、生活中有广泛的应用，电力机车、汽车、电梯、电脑光驱、CD 播放机、电动玩具等，都离不开电动机。

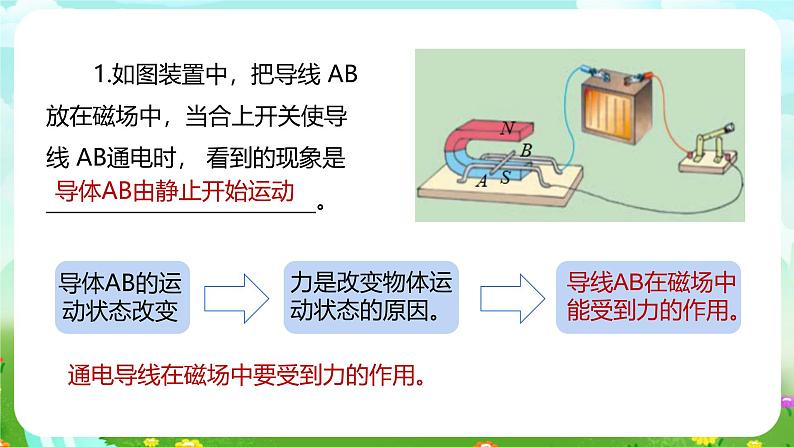

1.如图装置中，把导线 AB 放在磁场中，当合上开关使导线 AB通电时， 看到的现象是__________________________。
导体AB由静止开始运动
通电导线在磁场中要受到力的作用。

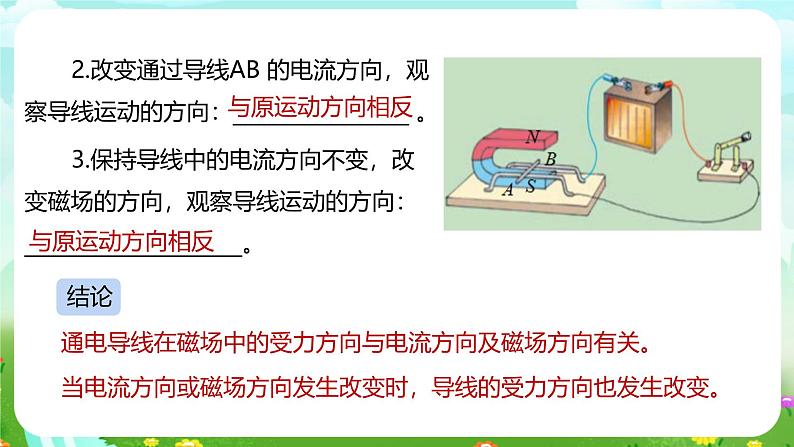

2.改变通过导线AB 的电流方向，观察导线运动的方向：_________________ 。
3.保持导线中的电流方向不变，改变磁场的方向，观察导线运动的方向：_____________________。
通电导线在磁场中的受力方向与电流方向及磁场方向有关。
当电流方向或磁场方向发生改变时，导线的受力方向也发生改变。

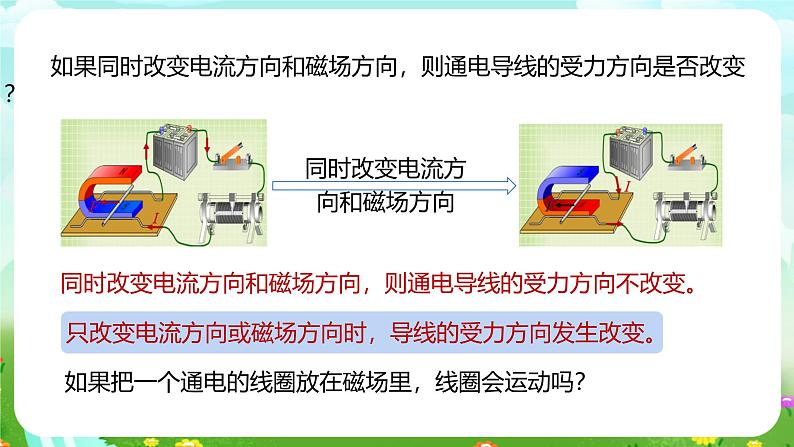

如果同时改变电流方向和磁场方向，则通电导线的受力方向是否改变？
同时改变电流方向和磁场方向
同时改变电流方向和磁场方向，则通电导线的受力方向不改变。
如果把一个通电的线圈放在磁场里，线圈会运动吗？

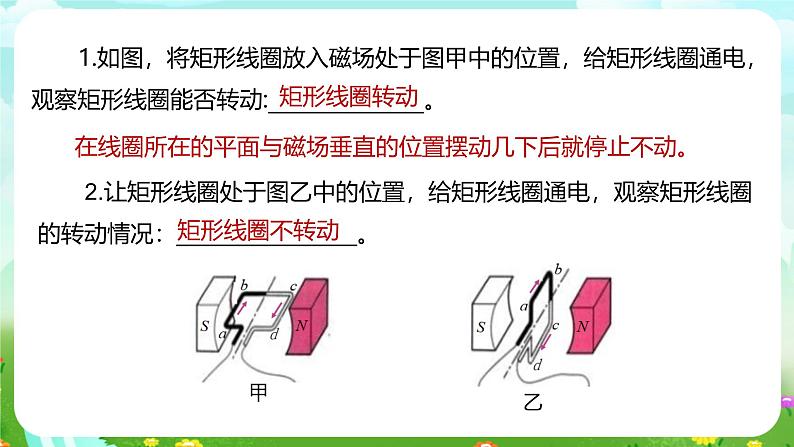

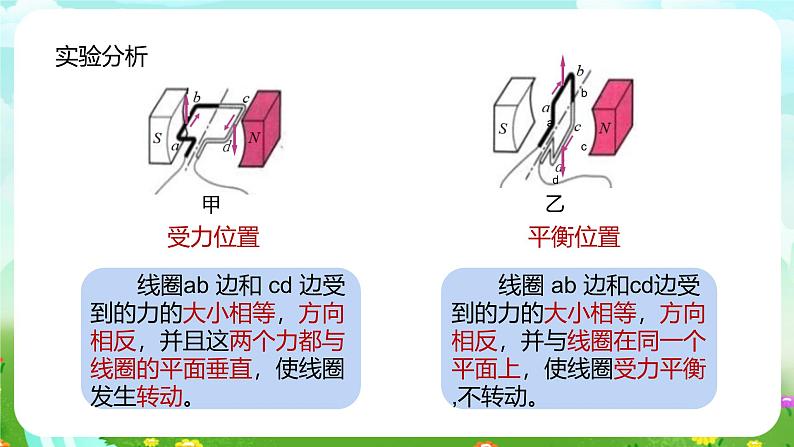

1.如图，将矩形线圈放入磁场处于图甲中的位置，给矩形线圈通电，观察矩形线圈能否转动:_______________。
2.让矩形线圈处于图乙中的位置，给矩形线圈通电，观察矩形线圈的转动情况：______________。
在线圈所在的平面与磁场垂直的位置摆动几下后就停止不动。
怎样使线圈在转过平衡位置后继续沿原来的方向转动下去？为什么？
电流方向改变，通电导体在磁场中的受力方向改变。
使线圈一到平衡位置就能自动改变线圈中的电流方向。
安装一个由两个铜质半环组成的“换向器”能使通电线圈持续转动。
A、B 是电刷，与电源相连，当线圈转动时，两个电刷交替着与半环 E、F 接触。
两个铜质半环E、F组成，彼此间绝缘。
转动部分（图中是线圈）。
固定部分（图中是磁体）。
换向器能自动改变线圈中电流的方向使线圈按原来方向转动。
描述直流电动机的工作原理：
电动机构造简单、控制方便、效率高、无污染，广泛地运用在日常生活和各种生产中，人类社会的发展离不开电动机。
日常生活中由于电网供电是交流电，所以家庭使用的电风扇、洗衣机等电器中的电动机都是交流电动机。
交流电动机也是依靠通电导体在磁场中所受的力来运转的。
1. 进一步了解直流电动机的构造和工作原理。2. 通过练习，安装直流电动机的模型，培养学生动手组装能力。
直流电动机模型、电池、滑动变阻器、开关、导线等。
1. 按图 所示，把直流电动机模型的各个部件安装成整机。 安装时要注意 : 轴与轴之间的摩擦要尽量减少；电刷和换向器的接触松紧要适当。
2. 把直流电动机的模型接入电路，其电路图如图所示。在闭合开关前，先弄清电流从哪一个电刷流入电动机线圈。闭合开关，观察电动机线圈的转动方向，把结果记录在表 1-1 中。
3. 把电源的两极对调，按步骤 2 重复一次，观察电动机的转动方向是否改变，把结果记录在表 1-1 中。4. 再把两个磁极位置对调一下，重复实验一次，观察电动机转动方向是否改变，把观察结果记录在表 1-1 中。5. 在步骤 2 的基础上，只把两个磁极对调一下，重复实验，把观察结果记录在表 1-1 中。
线圈转动方向与电流方向、磁场方向有关。
只改变电流方向线圈转动方向改变；
只改变磁场方向线圈转动方向改变；
同时改变磁场方向和电流方向，线圈转动方向不变。
6. 利用滑动变阻器改变通过线圈的电流，观察转子转动的快慢，把观察结果记录在表 1-2 中。
线圈中电流越大，线圈转得越快。
你装配电动机模型时，有没有发生故障？你是如何排除的 ?
发现闭合开关后，线圈无法转动。
线圈中电流太小，电源电压太低
电刷与换向器接触不良，断路
电刷与换向器接触过紧、摩擦大
3．安装直流电动机模型时，要改变直流电动机的转动方向，可以( 　)A.将磁体的N、S极对调 B.将电源的正、负极和磁体的N、S极同时对调C.改变磁性强弱 D.改变磁性强弱和电流大小
4.研究电动机的工作过程。(1)电动机的工作原理是　　　 　在磁场中受力转动。图甲中,线圈左右两边框ab、cd的受力方向相反,其原因是 。
(2)图丙直流电动机的模型通电后不能转动，发生的故障原因可能是(　　)A．磁铁磁性太强 B．电源正、负极接反了C．换向器和电刷接触不良 D．轴与轴架的摩擦太小
