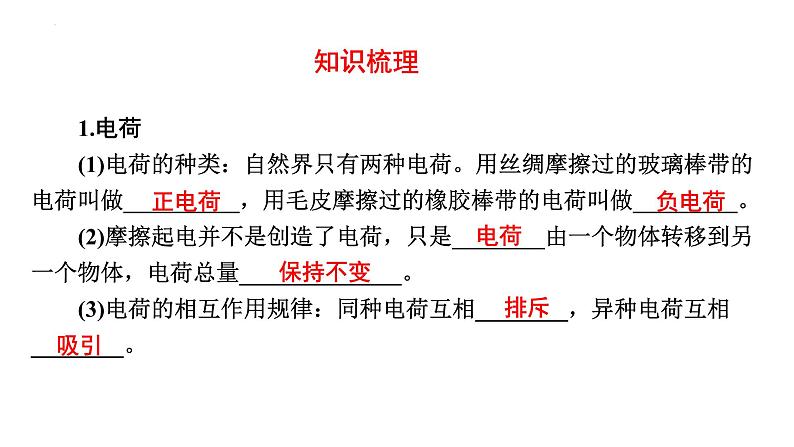

1.电荷(1)电荷的种类：自然界只有两种电荷。用丝绸摩擦过的玻璃棒带的电荷叫做__________，用毛皮摩擦过的橡胶棒带的电荷叫做_________。(2)摩擦起电并不是创造了电荷，只是________由一个物体转移到另一个物体，电荷总量______________。 (3)电荷的相互作用规律：同种电荷互相________，异种电荷互相________。

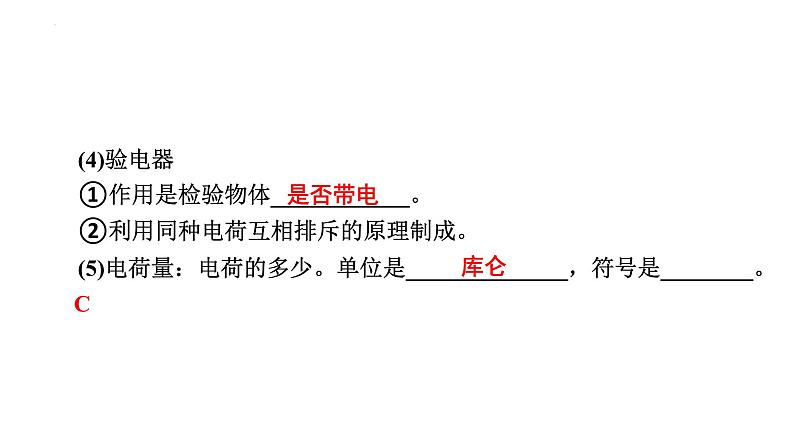

(4)验电器①作用是检验物体____________。 ②利用同种电荷互相排斥的原理制成。(5)电荷量：电荷的多少。单位是______________，符号是________。

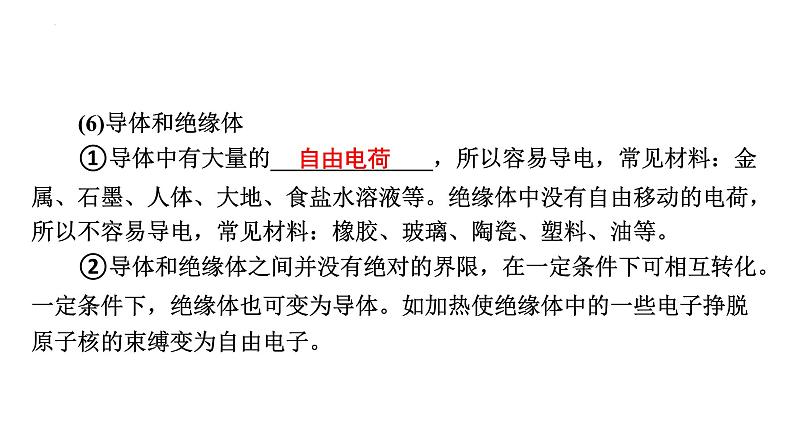

(6)导体和绝缘体①导体中有大量的______________，所以容易导电，常见材料：金属、石墨、人体、大地、食盐水溶液等。绝缘体中没有自由移动的电荷，所以不容易导电，常见材料：橡胶、玻璃、陶瓷、塑料、油等。 ②导体和绝缘体之间并没有绝对的界限，在一定条件下可相互转化。一定条件下，绝缘体也可变为导体。如加热使绝缘体中的一些电子挣脱原子核的束缚变为自由电子。

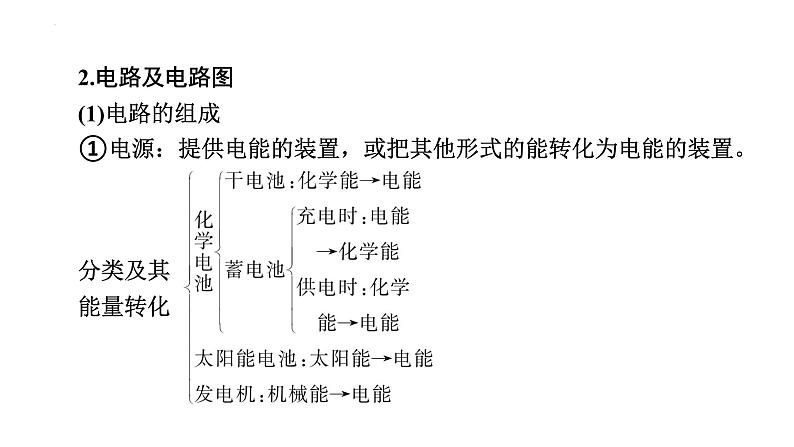

2.电路及电路图(1)电路的组成①电源：提供电能的装置，或把其他形式的能转化为电能的装置。

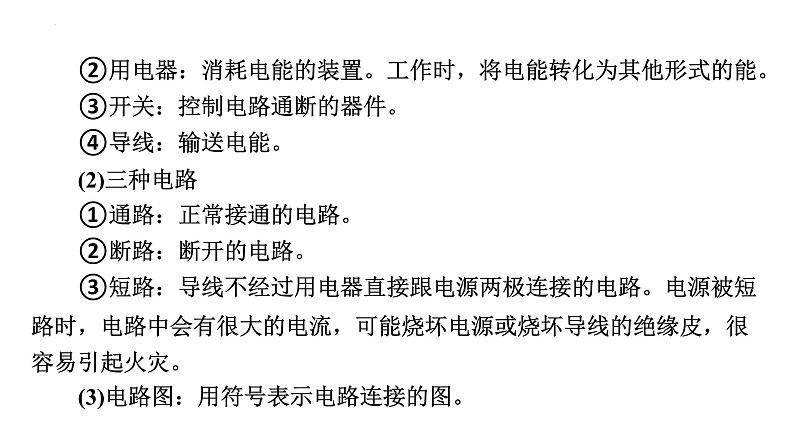

②用电器：消耗电能的装置。工作时，将电能转化为其他形式的能。③开关：控制电路通断的器件。④导线：输送电能。(2)三种电路①通路：正常接通的电路。②断路：断开的电路。③短路：导线不经过用电器直接跟电源两极连接的电路。电源被短路时，电路中会有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。(3)电路图：用符号表示电路连接的图。

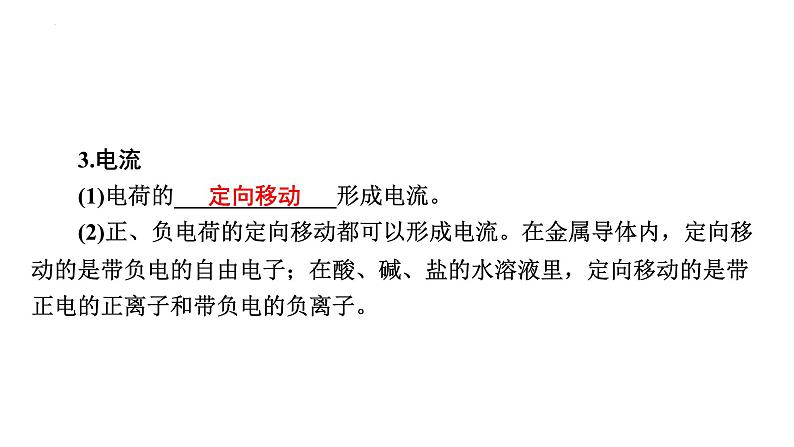

3.电流(1)电荷的______________形成电流。 (2)正、负电荷的定向移动都可以形成电流。在金属导体内，定向移动的是带负电的自由电子；在酸、碱、盐的水溶液里，定向移动的是带正电的正离子和带负电的负离子。

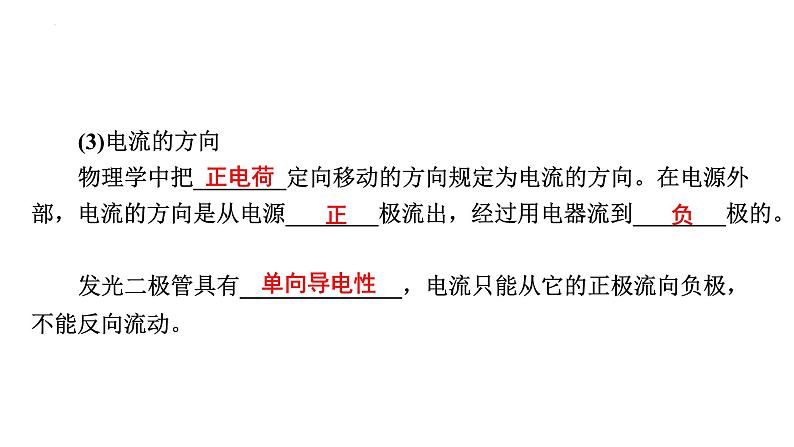

(3)电流的方向物理学中把________定向移动的方向规定为电流的方向。在电源外部，电流的方向是从电源________极流出，经过用电器流到________极的。 发光二极管具有______________，电流只能从它的正极流向负极，不能反向流动。
(4)电流的强弱①电流是表示电流________的物理量，通常用字母________表示。 ②电流的单位是________，简称________，符号是________。比安培小的单位有毫安(mA)、微安(μA)。换算关系：1 mA＝10－3 A，1 μA＝10－6 A。
(5)电流的测量①仪器：电流表，符号是Ⓐ。②电流表的使用方法：a.电流表和被测用电器串联；b.电流从“＋”接线柱流入，“－”接线柱流出；c.被测电流不能超过电流表的量程；d.任何情况下都不能把电流表直接接到电源的两极上。
③选择量程：实验室用电流表有两个量程，即0~0.6 A(分度值0.02 A)和0~3 A(分度值0.1 A)。测量时，先选大量程，用开关试触，若被测电流在0.6~3 A，则可测量；若被测电流小于0.6 A，则换用小的量程；若被测电流大于3 A，则换用更大量程的电流表。④读数：a.确认所选电流表的量程；b.认清电流表每大格和每小格表示的电流值；c.看清表针偏转的格数。
4.电压(1)电压是使电路中形成________的原因，通常用字母________表示。电压是由电源提供的。常见的电源有电池、发电机等。 (2)电压的单位是__________，简称________，符号是________，常用的单位有千伏(kV)、毫伏(mV)。换算关系：l kV＝103 V，1 mV＝10－3 V。 (3)我国家庭电路的电压是________，一节干电池的电压是__________，对人体安全的电压不高于__________。
(4)电压的测量①仪器：电压表 ，符号是 。②实验室用电压表的量程和分度值：a.量程0~3 V，分度值0.1 V。b.量程0~15 V，分度值0.5 V。
③电压表的使用：a.电压表要________在被测电路两端。 b.电流要从电压表的________接线柱流入，________接线柱流出。 c.被测电压不能超过电压表的______。在预先不能估测电压大小时应采用试触的方法，试触时要先选用较大的量程。 d.电压表可以直接接到电源的两极上。
5.电流表、电压表使用的比较电流表内阻很小，几乎为零，相当于导线，不能直接连接电源；电压表内阻很大，相当于开路，可以直接连接电源。
考点1.两种电荷【例1】加油站里常见的“静电释放器”(与大地相连)如图所示，工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。下列说法正确的是(　　)。A.静电释放器由玻璃制成B.人体通常情况下是绝缘体C.人体与衣服摩擦可创造出电荷D.静电释放过程是电子在转移
解析　静电释放器是由导体制成的，玻璃是绝缘体，故A错误；人体通常情况下是导体，故B错误；人体与衣服摩擦起电是电子的转移，故C错误；静电释放过程是电子在转移，故D正确。答案　D
1.“二十四扫房子”是部分地区过年的传统民俗，寓意辞旧迎新、新岁启航。小明用干绸布擦过穿衣镜后发现镜面上粘上了细小的灰尘。下列对此现象的说法正确的是(　　)。A.干绸布与穿衣镜摩擦的过程中创造了电荷B.镜面上粘上了细小的灰尘主要是因为带电体可以吸引轻小物体C.用摩擦的方法使镜面分子发生转移而带电D.干绸布与镜面带的是同种电荷
考点2.电路图和实物图【例2】根据电路图连实物图。
解析　分析清楚电路图，明确各电路元件的连接方式，然后根据电路图连接实物电路图。连接实物图时要注意各电路元件连接方式与电路图保持一致。从电源正极出发，把电铃、开关S1、灯L1串联接入电路，回到电源负极，然后把灯L2与开关S2串联，把它们并联在开关S1与灯L1的串联电路两端。答案　如图所示：
2.关于如图所示的电路，下列说法正确的是(　　)。A.灯泡L1和L2串联B.灯泡L1和L2并联C.电流表A1测通过灯泡L1的电流D.电流表A2测通过灯泡L2的电流
考点3.电流和电流表【例3】在下面的电路图中，闭合开关S后，通过灯泡L1的电流为 0.5 A，通过灯泡L2的电流为0.4 A。试根据电路图将实物图中的实物用笔画线代替导线连接起来。
解析　本题考查实物图的连接和并联电路电流的关系，要求根据电路图连接实物图，会正确选择电流表的量程。首先识别电路，灯泡L1与L2并联，开关S在干路上，电流表A1测干路的电流，电流表A2测通过灯泡L2的电流。因为通过灯泡L1的电流为0.5 A ，通过灯泡L2的电流为0.4 A，由并联电路电流规律得干路电流为0.9 A。因此电流表A1的量程选0~3 A，电流表A2的量程选0~0.6 A。然后根据电流流通方向逐个连接元件。答案　如图所示：
3.用电流表测量电流的实物连接图如图甲所示。
(1)电流表测量的是通过灯泡______(填“L1”或“L2”)的电流。 (2)如果电流表示数如图乙所示，那么测出的电流是________A。 (3)如果要用电流表测干路电流，且只允许移动其中一根导线，那么应将导线____(填“a”“b”或“c”)的右端接在电流表的________(填“正”或“负”)接线柱上。
考点4.电压和电压表【例4】如图甲所示，闭合开关S后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为(　　)。A.4.8 V；1.2 V　 B.6 V；1.2 VC.1.2 V；6 V D.1.2 V；4.8 V
解析　解答本题的关键在于认清电路的连接情况。该电路中电阻R1与R2串联，电压表V1测电阻R1和R2的总电压，电压表V2测电阻R2的电压。所以指针位置虽然一样，但显然电压表V1连接的是大量程，电压表V2连接的是小量程。答案　A
4.如图所示，甲、乙、丙是连接在电路中的三个电学仪表。闭合开关S后，灯L1、L2均正常发光，则(　　)。A.甲是电流表，乙、丙是电压表 B.甲是电压表，乙、丙是电流表 C.乙是电流表，甲、丙是电压表 D.乙是电压表，甲、丙是电流表
一、选择题。1.为避免引发安全事故，运输汽油的油罐车尾部需挂一条拖在地上的链子。下列最适合用来做这种链子的材料是(　　)。A.软木　　 B.塑料C.硅　　　 D.铁
2.我们的生活已经离不开电了，因此我们对生活中一些 “电” 常识的了解必不可少。下列有关常见电压值的叙述错误的是(　　)。A.一节新干电池的电压是1.5 VB.我国家庭电路的电压是220 VC.手机电池电压是3.7 VD.对人体安全的电压是36 V
3.如图所示，使电路中的两盏灯都有电流流过的操作是(　　)。A.开关S1、S2、S3都闭合B.只闭合开关S2、S3C.只闭合开关S2D.只闭合开关S1
4.如图所示，轻质棒M放在绝缘支架上，与毛皮摩擦后带上负电的绝缘棒L靠近M的A端时，A端被L吸引，则(　　)。A.轻质棒M一定带负电　　　　B.轻质棒M一定带正电C.摩擦时，绝缘棒L失去电子D.摩擦时，绝缘棒L得到电子
5.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是(　　)。
6.如图所示，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均能正常发光，则(　　)。A.甲接电压表，乙接电流表B.甲、乙均接电压表C.甲、乙均接电流表D.甲接电流表，乙接电压表
7.如图所示，当开关S闭合时，电压表测的是(　　)。A.灯L1两端电压B.灯L2两端电压C.灯L1和L2总电压D.电源和灯L1总电压
8.利用如图所示的电路探究并联电路电流的规律。闭合开关S再迅速断开，发现接通电路的短时间内，两个小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是(　　)。A.小灯泡发生短路B.小灯泡发生开路C.电流表使用的量程小了D.电流表的接线柱接反了
9.如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则(　　)。A.灯L1不能发光，灯L2能发光B.灯L1能发光，灯L2不能发光 C.灯L1、L2都能发光D.灯L1、L2都不能发光
10.如图所示，利用静电喷漆枪给物件上漆，涂料小液滴之间互相排斥，但被物件吸引。则(　　)。A.物件一定带负电B.物件一定不带电C.小液滴可能不带电D.小液滴一定带同种电荷
二、填空题。11.干电池是生活中使用最多的直流电源，它正常工作时，把________能转化为电能，并在其内部不断地把正电荷运送到干电池的______极。 12.与头发摩擦过的塑料尺能吸引碎纸屑，这是____________现象。干燥的天气里，用塑料梳子梳头，头发会随梳子飘起来，这是因为梳子和头发带________(填“同”或“异”)种电荷互相吸引。
13.如图所示，两个相同的验电器A和B，A带负电，B不带电。验电器A的金属箔张开，是因为__________________；用带有绝缘柄的金属棒把验电器A和B连接起来的瞬间，金属棒中的电流方向从__________(填 “A到B” 或 “B到A”)。
14.现有下列物品：①汽油；②铅笔芯；③水银；④塑料盒；⑤铜钥匙。其中属于导体的有____________，常温常压下属于液体的有____________。(填序号) 15.如图所示，图甲中电压表的分度值为_______V，读数为_______V；若使用前出现如图乙所示的情况，则原因是__________________________________。
三、作图题。16.根据如图所示的实物连接图，在虚线框内画出对应的电路图。(要求连线要横平竖直，尽量使电路图简洁美观)
17.为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔画线代替导线，将电路连接完整。
1.(2023·广州)手与硅胶管M均不带电，用手摩擦M后，M与带负电的塑料管互相排斥，则(　　)。A.M带正电B.M不带电C.手摩擦M时，正电荷从手转移到MD.手摩擦M时，电子从手转移到M
2.(2022·广州)如图所示，用绝缘线分别悬吊甲、乙两个轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电且甲、乙带异种电荷的现象是(　　)。
A B C D
3.(2023·广东)如图甲所示，电压表的读数为________V。滑动变阻器以图乙所示的方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻________(填“变大”“变小”或“不变”)。
4.(2022·广东)与毛皮摩擦过的橡胶棒因得到电子而带______电。用带电的橡胶棒接触验电器的金属球，金属箔张开，如图所示。这两片金属箔带______种电荷。
