专题53 设计电路类问题

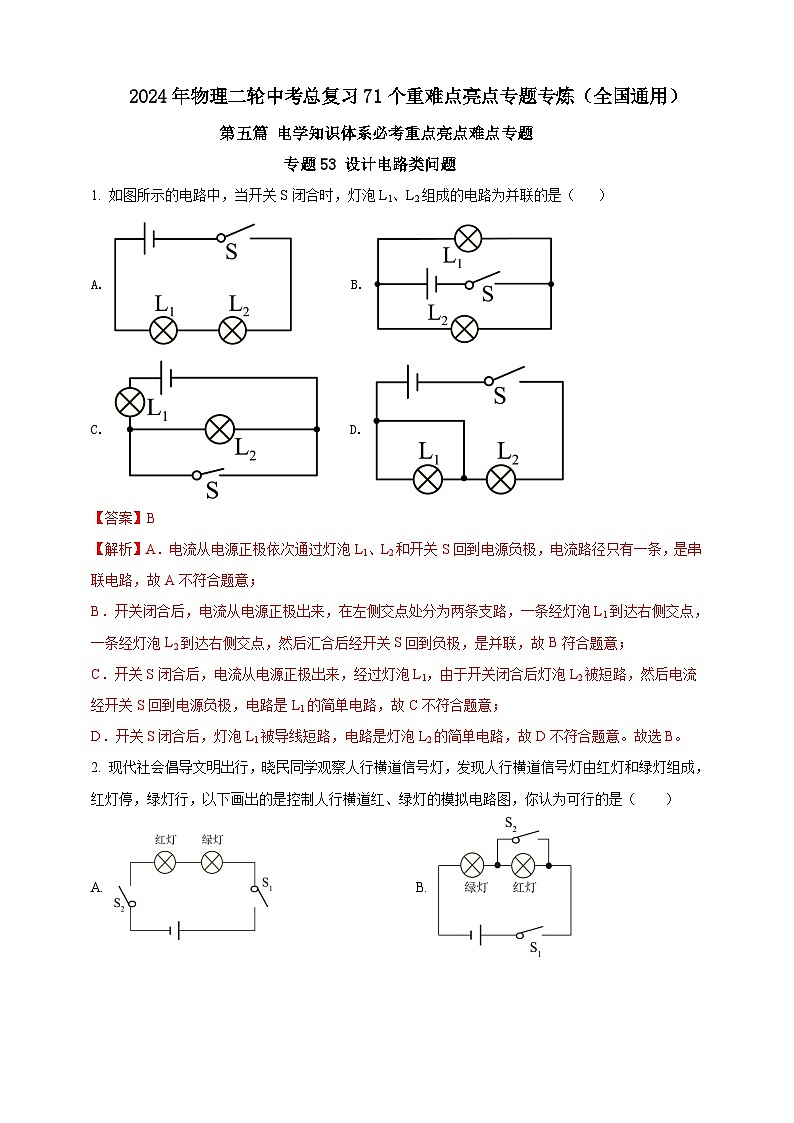

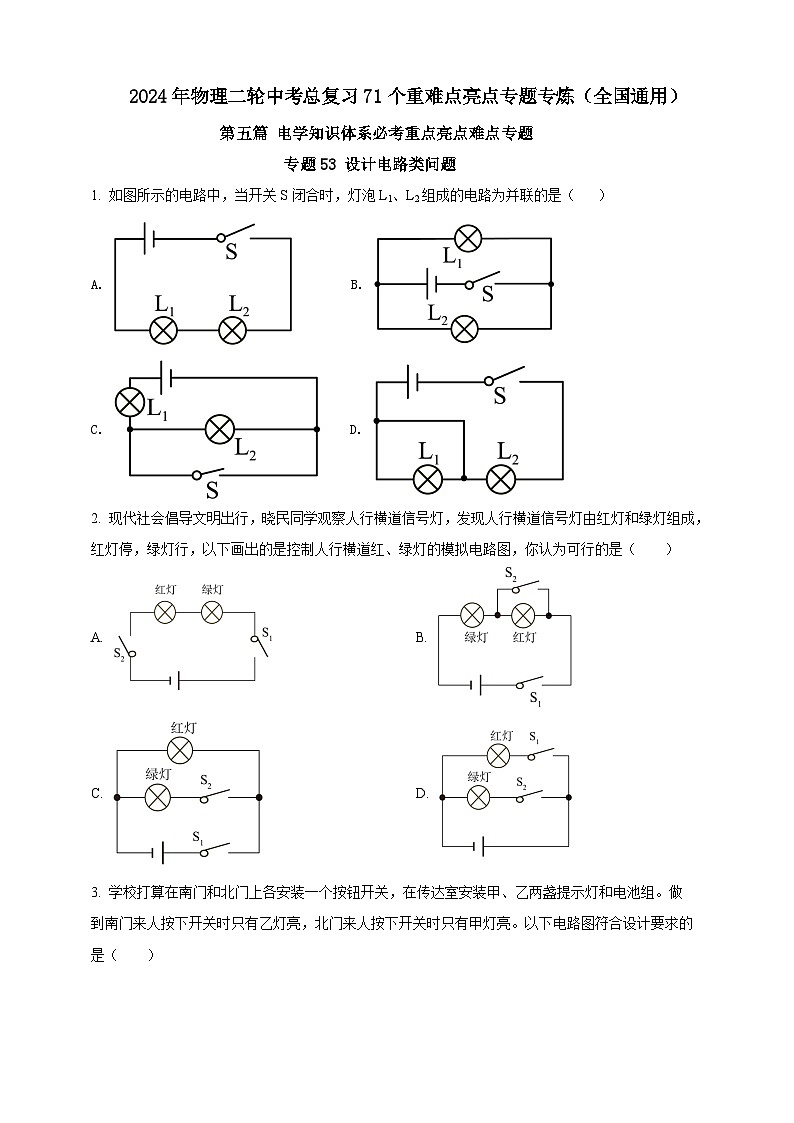

1. 如图所示的电路中，当开关S闭合时，灯泡L1、L2组成的电路为并联的是（ ）
A. B.
C. D.

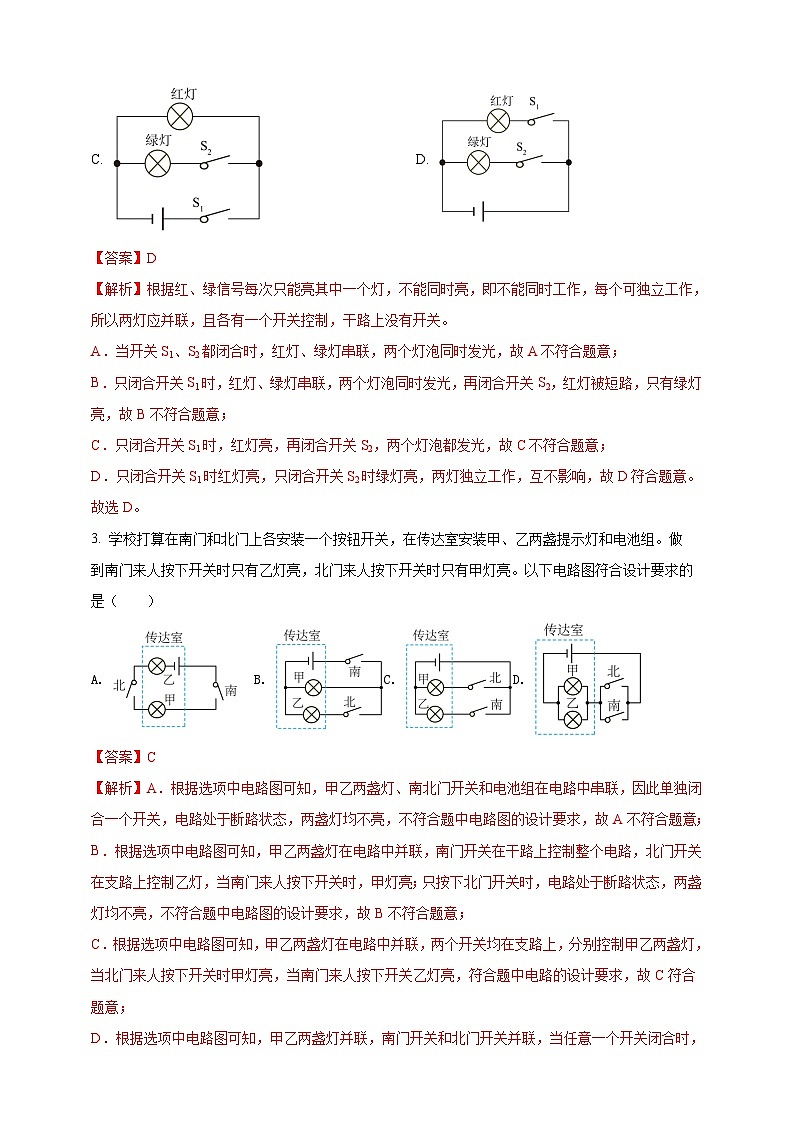

2. 现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（ ）
A. B.
C. D.
3. 学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做
到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的
是（ ）
A. B. C. D.

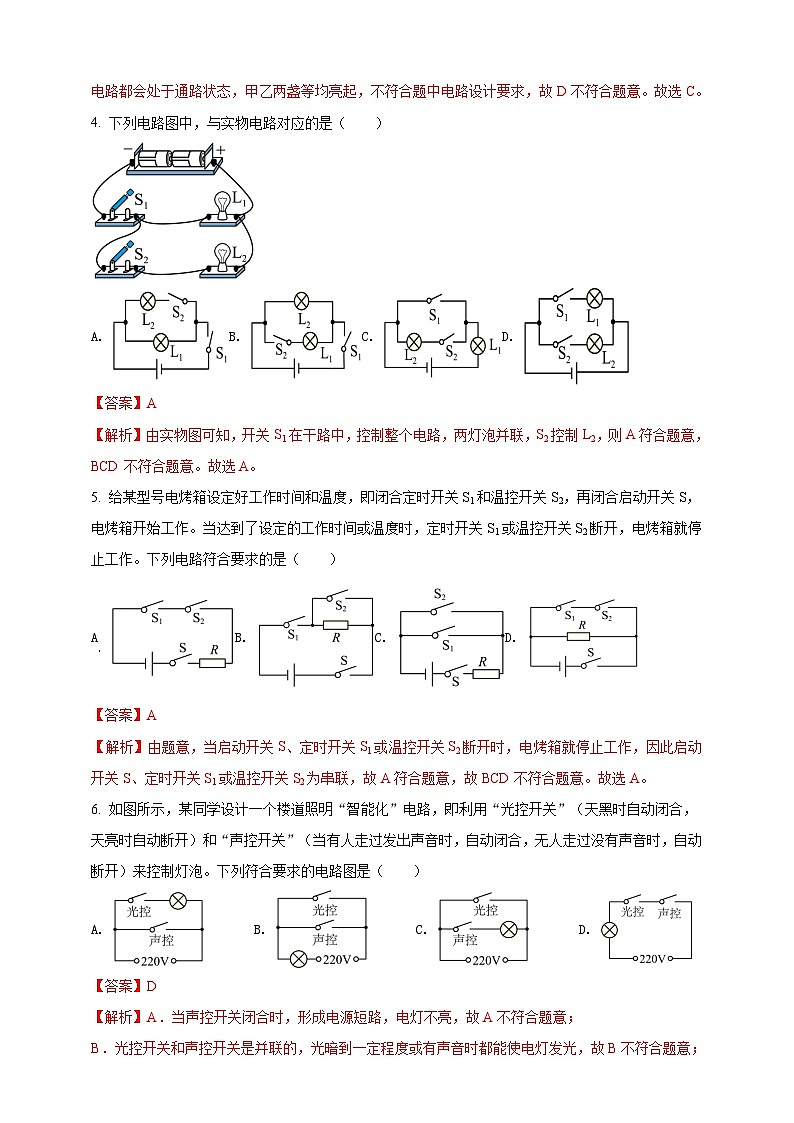

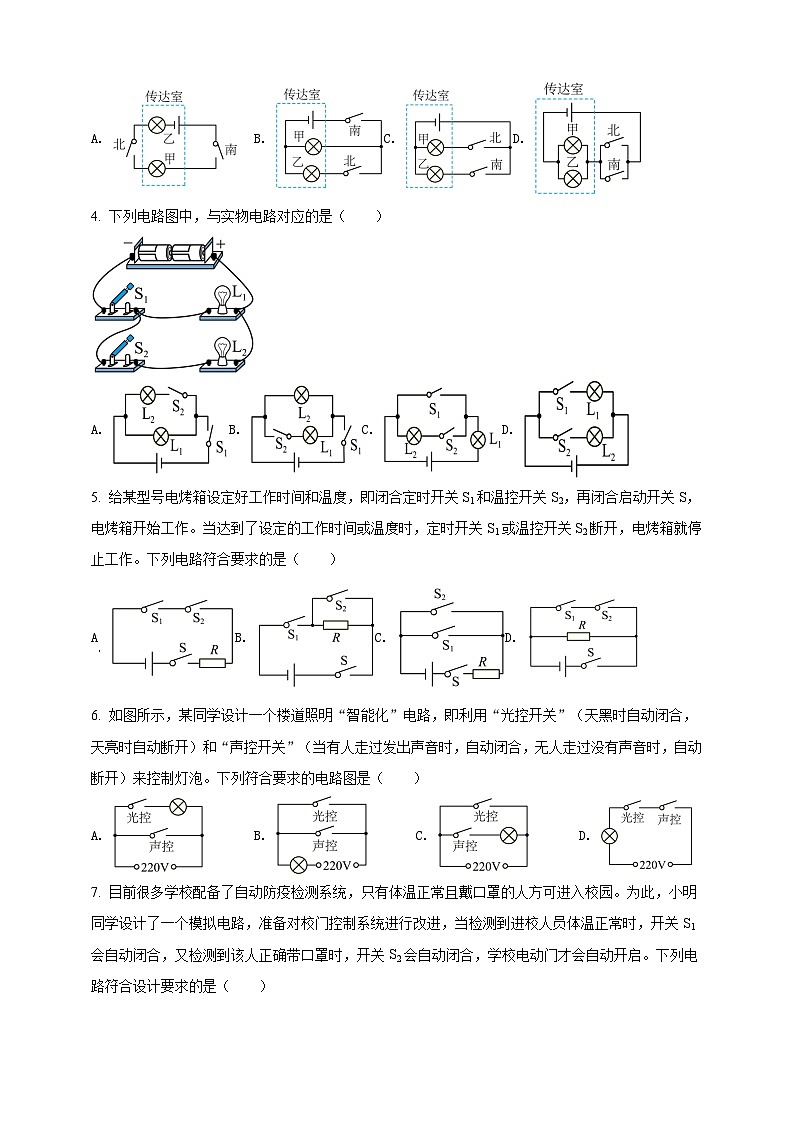

4. 下列电路图中，与实物电路对应的是（ ）
A. B. C. D.
5. 给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（ ）
A B. C. D.
6. 如图所示，某同学设计一个楼道照明“智能化”电路，即利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走过发出声音时，自动闭合，无人走过没有声音时，自动断开）来控制灯泡。下列符合要求的电路图是（ ）
A. B. C. D.
7. 目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。为此，小明同学设计了一个模拟电路，准备对校门控制系统进行改进，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确带口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是（ ）
A. B. C. D.

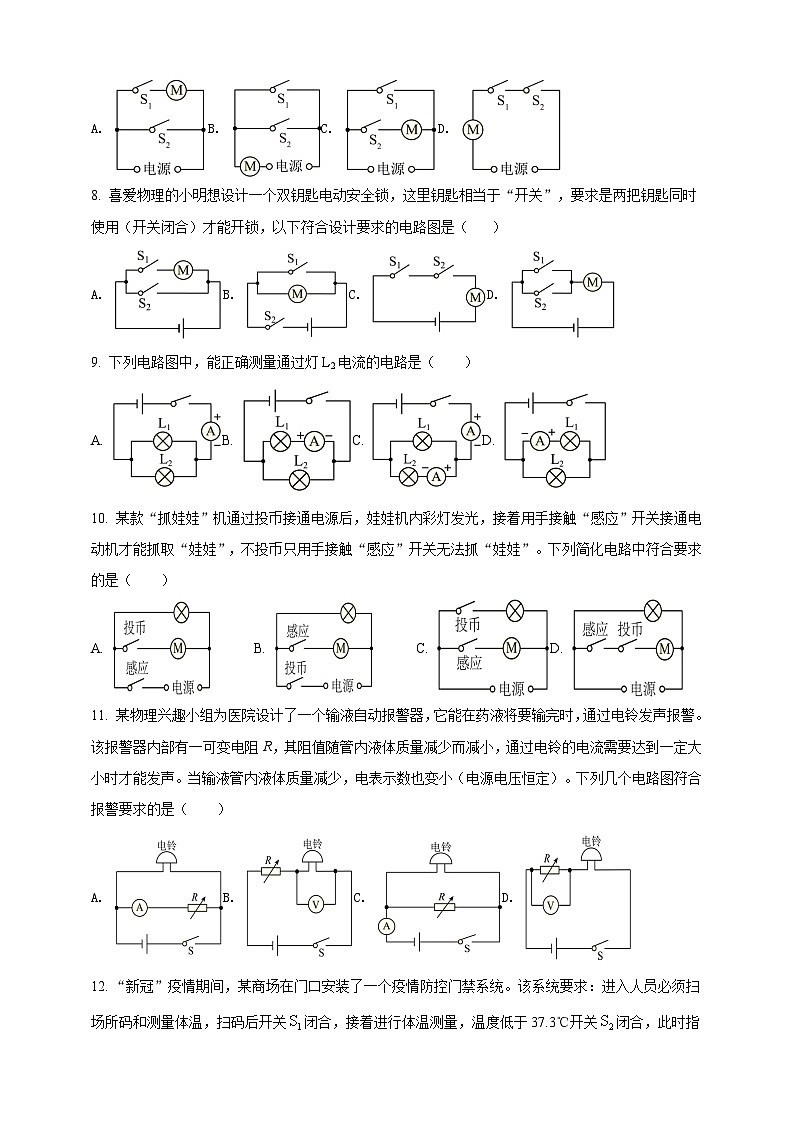

8. 喜爱物理的小明想设计一个双钥匙电动安全锁，这里钥匙相当于“开关”，要求是两把钥匙同时使用（开关闭合）才能开锁，以下符合设计要求的电路图是（ ）
A. B. C. D.
9. 下列电路图中，能正确测量通过灯L2电流的电路是（ ）
A. B. C. D.
10. 某款“抓娃娃”机通过投币接通电源后，娃娃机内彩灯发光，接着用手接触“感应”开关接通电动机才能抓取“娃娃”，不投币只用手接触“感应”开关无法抓“娃娃”。下列简化电路中符合要求的是（ ）
A. B. C. D.
11. 某物理兴趣小组为医院设计了一个输液自动报警器，它能在药液将要输完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体质量减少而减小，通过电铃的电流需要达到一定大小时才能发声。当输液管内液体质量减少，电表示数也变小（电源电压恒定）。下列几个电路图符合报警要求的是（ ）
A. B. C. D.
12. “新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。该系统要求：进入人员必须扫场所码和测量体温，扫码后开关闭合，接着进行体温测量，温度低于37.3℃开关闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。符合该门禁系统要求电路图是（ ）
A. B. C. D.
13.宾馆房间有门铃系统，当房客闭合开关，“请勿打扰”灯泡发光，来访者即便闭合门铃开关，门铃也不发声；只有在断开，闭合时，门铃才发出“叮咚”声。的电阻远大于的电阻。如图中设计的电路图，跟该门铃系统功能吻合的是（ ）
A. B.
C. D.
14. 如图所示，灯泡、串联的电路是（ ）
A. B.
C. D.
15. 学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（）接收到信号，再转动电动车钥匙（），车才能正常启动，下列电路符合要求的是（ ）
A. B.
C. D.
16. 小致设计了一款电动玩具警车。只闭合开关S1，警示灯L发光；只闭合开关S2，电动机工作，玩具警车运动。以下设计符合要求的是（ ）
A. B. C. D.
17．高铁轨道中的螺丝会因震动而松动，检修工作非常艰苦且重要。青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案。其主要的科学原理是：螺丝（螺丝在电路图中用虚线框表示，其电阻不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时电灯亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是（ ）

A B C D
18．汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（ ）
19. 过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉样同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（ ）
A. B. C. D.
20．小强把台灯的插头插在插座上，插座上有一个开关S1和一个指示灯L1，台灯开关和灯泡分别用S2、L2表示，当只闭合S2时，台灯不发光，当只闭合S1时，指示灯发光，再闭合S2时，台灯发光。下列设计的电路符合要求的是（ ）
A．B．C．D．
21．在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。
（1）设计呼叫电路时，下列因素中，不需要考虑的是 .
A.护士工作很忙，要用多种信号提醒
B.能够确定呼叫发出的位置
C.呼叫信号强弱合适
D.值班室是否有护士值班
（2）小李同学以一个病房只有一张病床为例，设计了如图1所示的电路。该电路能不能达到呼叫目的？答： 。
（3）当一个病房有三张病床时，小杨同学设计的电路如图2所示，小张同学设计的电路如图3所示。对比这两个电路，图3电路的优点是 .
（4）关于图3所示呼叫电路的器材选择，下列说法中，不合理的是 。
A.电源能长时间稳定供电
B.指示灯选用15W的节能灯
C.电铃额定功率不宜太大
D.病房开关必须安全且使用方便
（5）进一步讨论发现，图3所示的呼叫电路还不够完善，应该继续改进。
22.实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（ ）
23．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。能实现身高越高身高仪示数越大且刻度均匀的电路是（ ）
A．B．C．D．
