专题65 探究影响电磁铁磁性强弱因素的实验问题

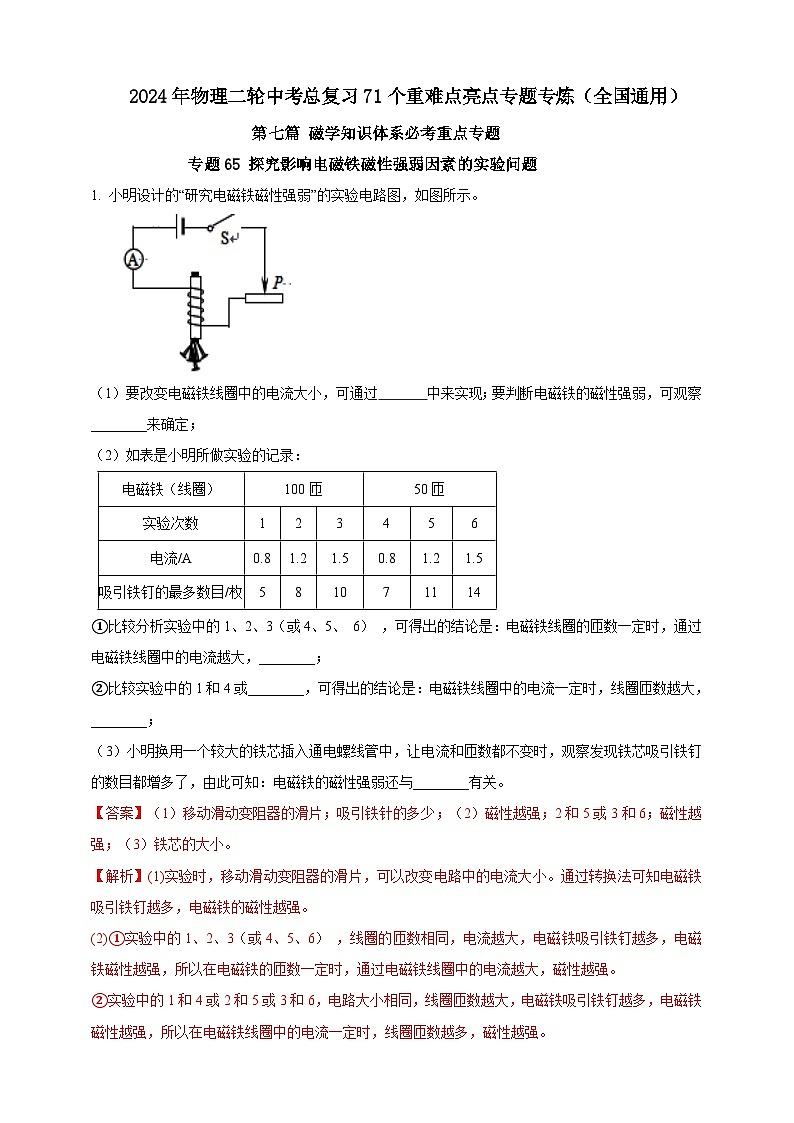

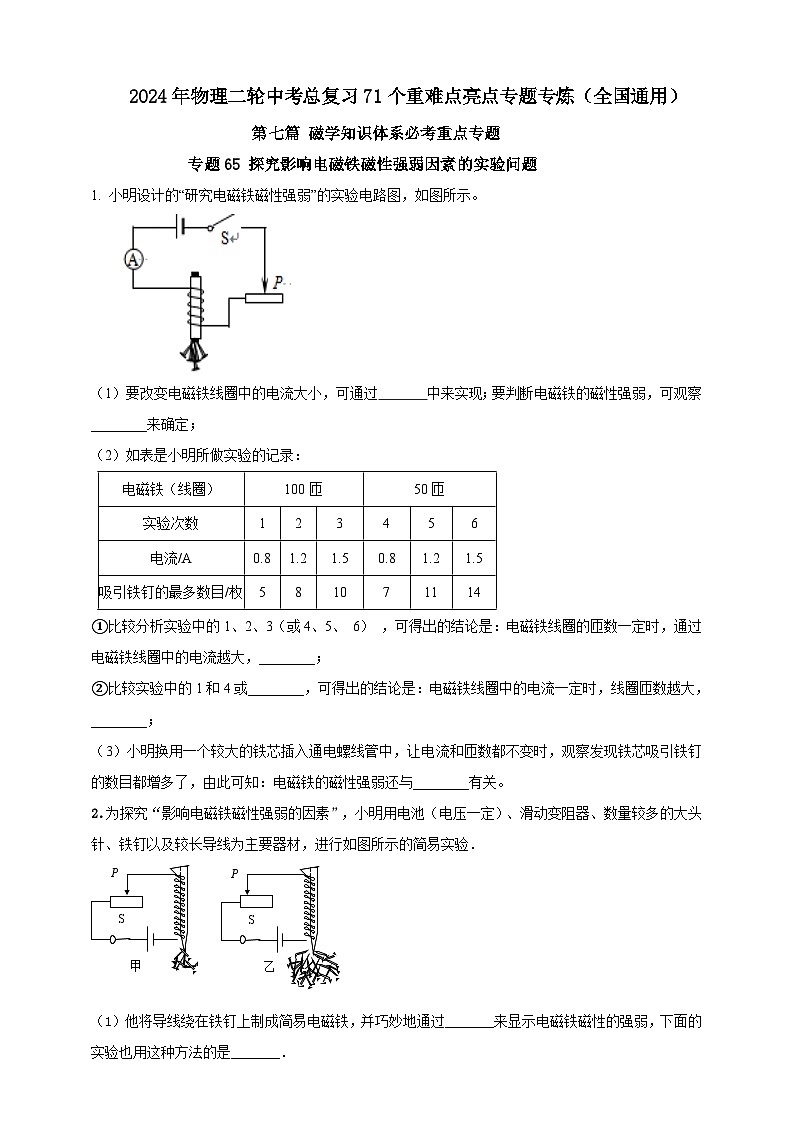

1. 小明设计的“研究电磁铁磁性强弱”的实验电路图，如图所示。

（1）要改变电磁铁线圈中的电流大小，可通过 中来实现；要判断电磁铁的磁性强弱，可观察________来确定；
（2）如表是小明所做实验的记录：
①比较分析实验中的1、2、3（或4、5、 6） ，可得出的结论是：电磁铁线圈的匝数一定时，通过电磁铁线圈中的电流越大，________；
②比较实验中的1和4或________，可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数越大，________；
（3）小明换用一个较大的铁芯插入通电螺线管中，让电流和匝数都不变时，观察发现铁芯吸引铁钉的数目都增多了，由此可知：电磁铁的磁性强弱还与________有关。

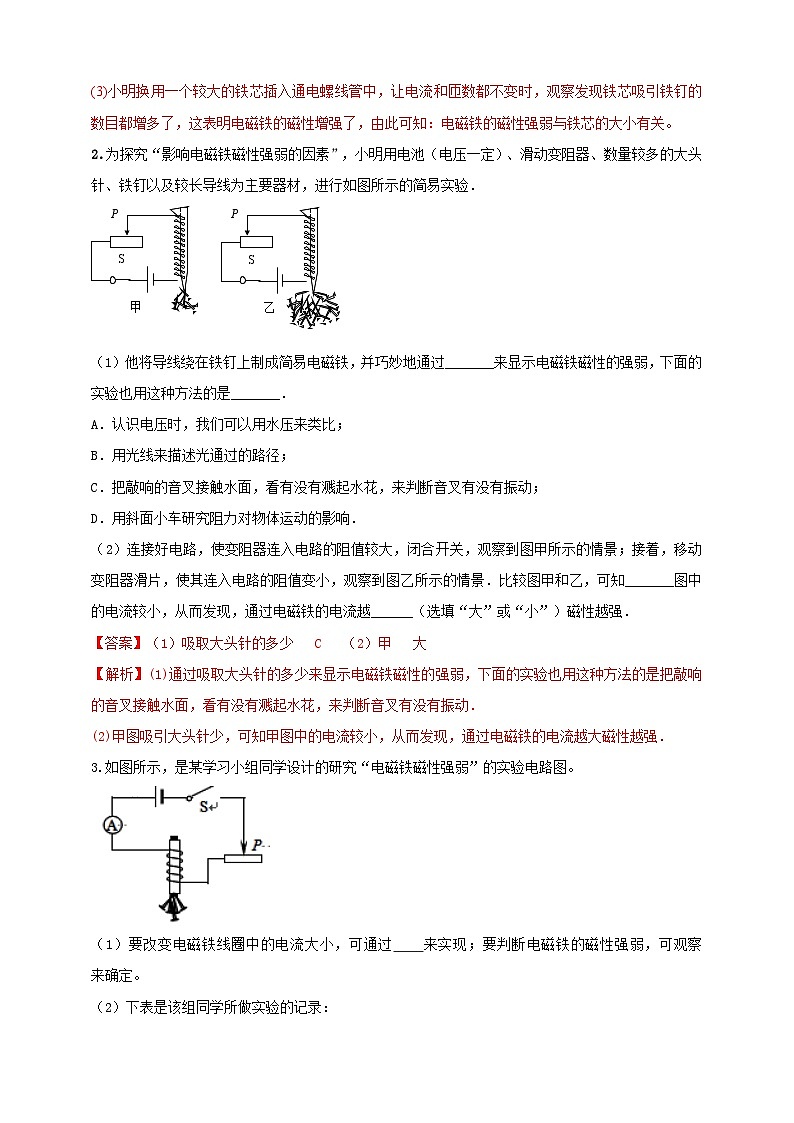

2.为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验．
甲
乙
P
S
P
S
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过_______来显示电磁铁磁性的强弱，下面的实验也用这种方法的是_______．
A．认识电压时，我们可以用水压来类比；
B．用光线来描述光通过的路径；
C．把敲响的音叉接触水面，看有没有溅起水花，来判断音叉有没有振动；
D．用斜面小车研究阻力对物体运动的影响．
（2）连接好电路，使变阻器连入电路的阻值较大，闭合开关，观察到图甲所示的情景；接着，移动变阻器滑片，使其连入电路的阻值变小，观察到图乙所示的情景．比较图甲和乙，可知_______图中的电流较小，从而发现，通过电磁铁的电流越______（选填“大”或“小”）磁性越强．

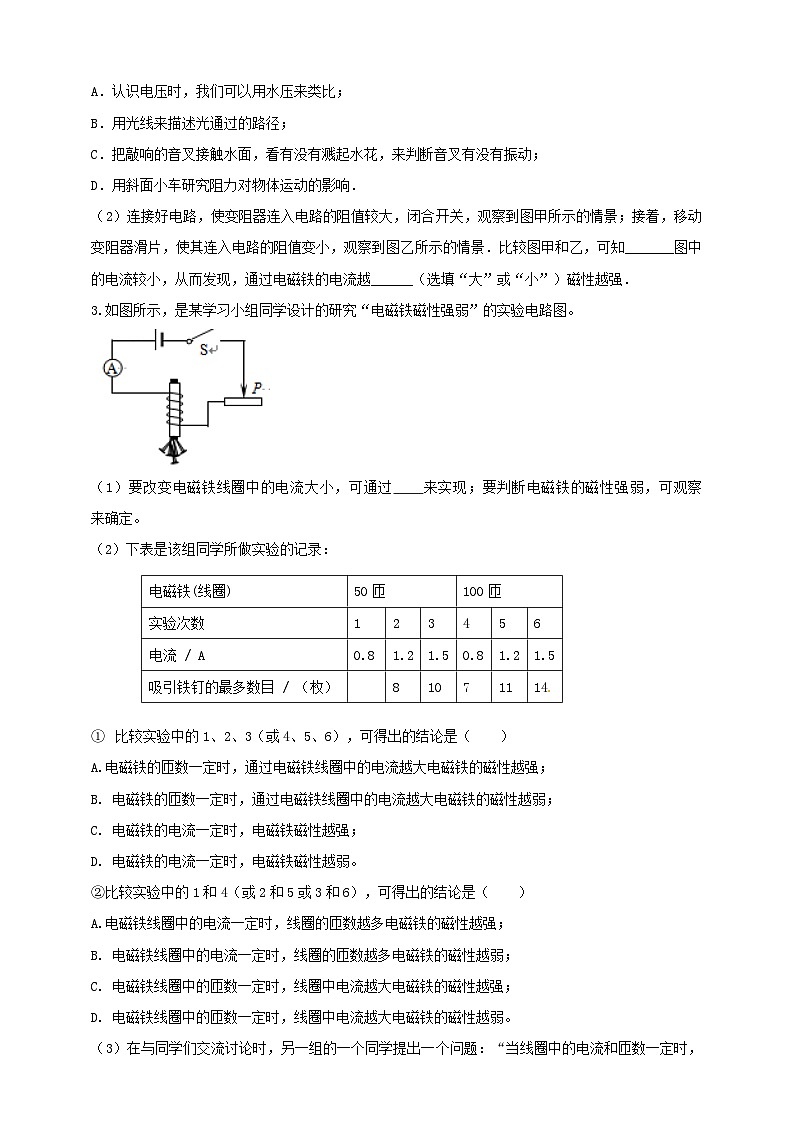

3.如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。
（1）要改变电磁铁线圈中的电流大小，可通过 来实现；要判断电磁铁的磁性强弱，可观察 来确定。

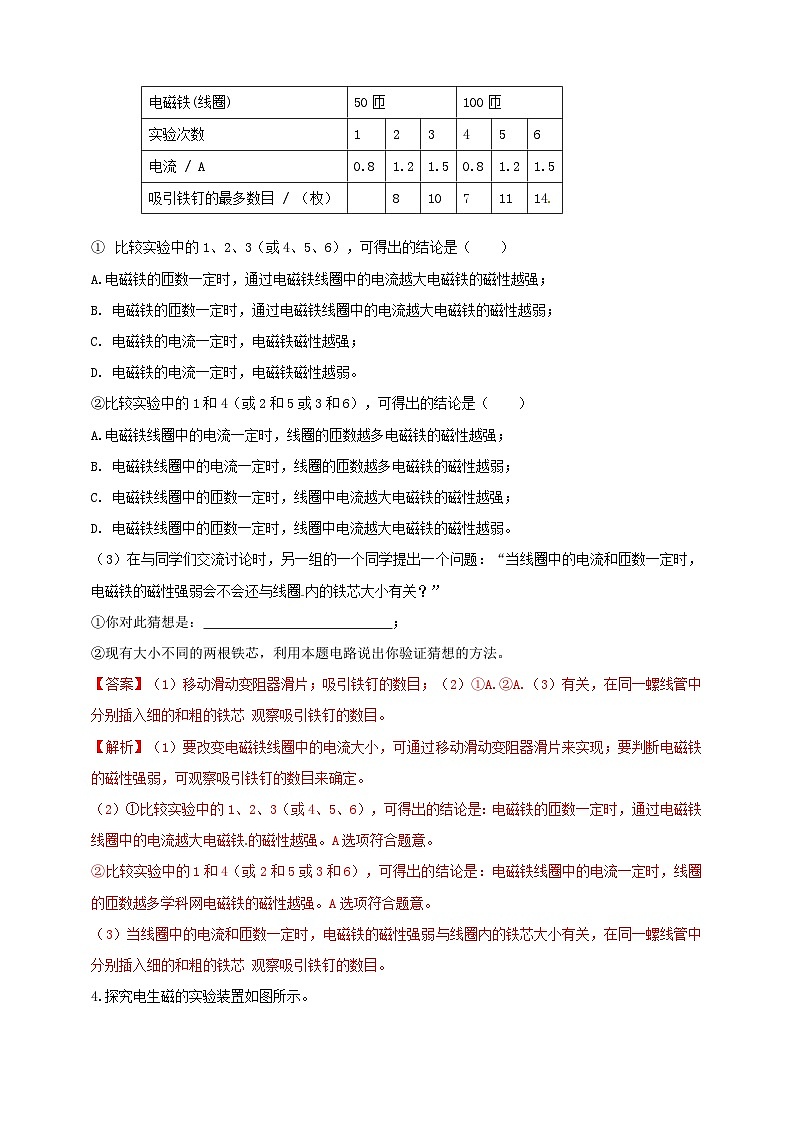

（2）下表是该组同学所做实验的记录：
比较实验中的1、2、3（或4、5、6），可得出的结论是（ ）
A.电磁铁的匝数一定时，通过电磁铁线圈中的电流越大电磁铁的磁性越强；
B. 电磁铁的匝数一定时，通过电磁铁线圈中的电流越大电磁铁的磁性越弱；
C. 电磁铁的电流一定时，电磁铁磁性越强；
D. 电磁铁的电流一定时，电磁铁磁性越弱。
②比较实验中的1和4（或2和5或3和6），可得出的结论是（ ）
A.电磁铁线圈中的电流一定时，线圈的匝数越多电磁铁的磁性越强；
B. 电磁铁线圈中的电流一定时，线圈的匝数越多电磁铁的磁性越弱；
C. 电磁铁线圈中的匝数一定时，线圈中电流越大电磁铁的磁性越强；
D. 电磁铁线圈中的匝数一定时，线圈中电流越大电磁铁的磁性越弱。
（3）在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”
①你对此猜想是： ；
②现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法。

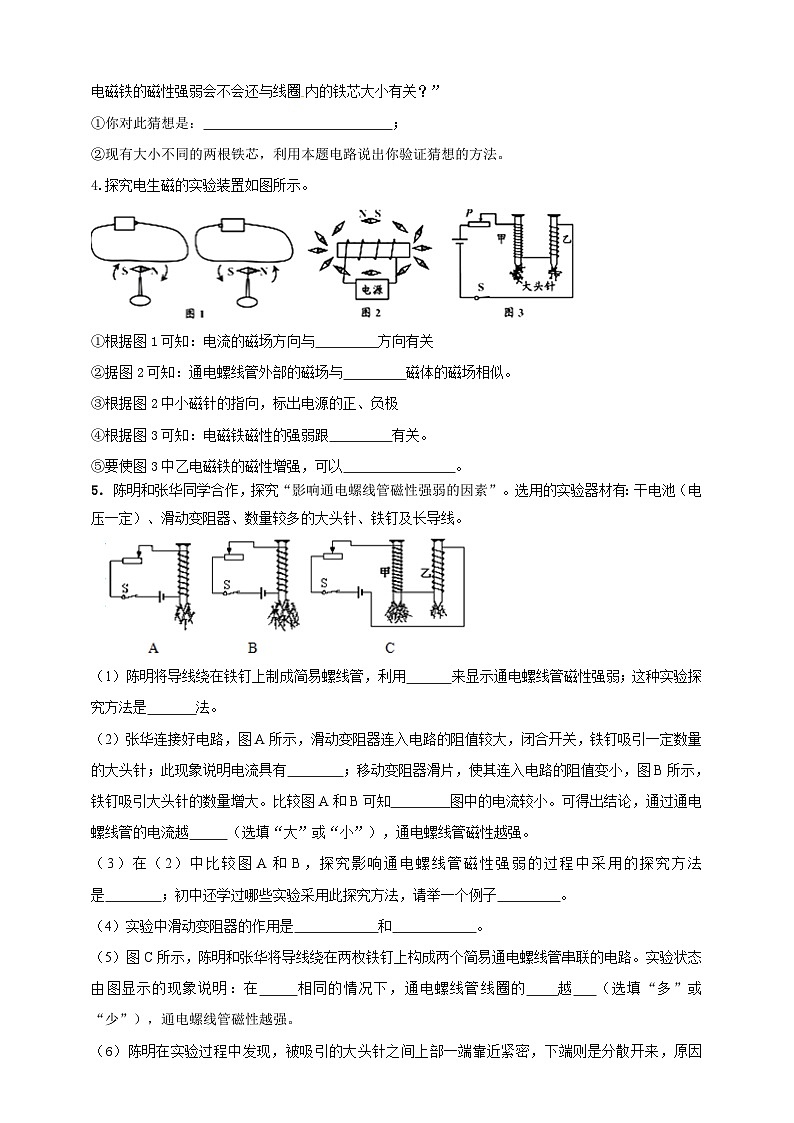

4.探究电生磁的实验装置如图所示。

①根据图1可知：电流的磁场方向与 方向有关
②据图2可知：通电螺线管外部的磁场与 磁体的磁场相似。
③根据图2中小磁针的指向，标出电源的正、负极
④根据图3可知：电磁铁磁性的强弱跟 有关。
⑤要使图3中乙电磁铁的磁性增强，可以 。
5. 陈明和张华同学合作，探究“影响通电螺线管磁性强弱的因素”。选用的实验器材有：干电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉及长导线。

（1）陈明将导线绕在铁钉上制成简易螺线管，利用 来显示通电螺线管磁性强弱；这种实验探究方法是 法。
（2）张华连接好电路，图A所示，滑动变阻器连入电路的阻值较大，闭合开关，铁钉吸引一定数量的大头针；此现象说明电流具有 ；移动变阻器滑片，使其连入电路的阻值变小，图B所示，铁钉吸引大头针的数量增大。比较图A和B可知 图中的电流较小。可得出结论，通过通电螺线管的电流越 （选填“大”或“小”），通电螺线管磁性越强。
（3）在（2）中比较图A和B，探究影响通电螺线管磁性强弱的过程中采用的探究方法是 ；初中还学过哪些实验采用此探究方法，请举一个例子 。
（4）实验中滑动变阻器的作用是 和 。
（5）图C所示，陈明和张华将导线绕在两枚铁钉上构成两个简易通电螺线管串联的电路。实验状态由图显示的现象说明：在 相同的情况下，通电螺线管线圈的 越 （选填“多”或“少”），通电螺线管磁性越强。
（6）陈明在实验过程中发现，被吸引的大头针之间上部一端靠近紧密，下端则是分散开来，原因是： 。
（7）通过上述实验可知：通电螺线管磁性的强弱与 、 有关；除此之外可能还与 有关。为了探究该猜想可以采用以下哪种材料做成的选 。
A、铜 B、铁 C、铝
6. 关于磁现象，下列说法正确的是（ ）
A. 图甲：通电时小磁针发生明显偏转说明通电导体周围存在地磁场
B. 图乙：利用此装置可说明电磁铁磁性强弱与线圈匝数有关
C. 图丙：利用此装置可说明发电机的工作原理
D. 图丁：利用此装置可说明电动机的工作原理
7. 某实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和铁钉绕制成两个电磁铁A和B，B铁钉上绕有更多匝数的线圈，实验装置如图所示。
（1）如图甲，闭合开关，电磁铁A的钉尖是 极（选填“N”或“S”）；将滑动变阻器的滑片P向右移动，能吸引 的大头针（选填“更多”“不变”或“更少”）；
（2）如图乙，把电磁铁A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现电磁铁B总能吸引更多的大头针，通过比较，得出的结论是 ；
（3）电磁铁在生活中应用广泛，请举一例： 。
8.如图所示，在“探究电磁铁磁性强弱与电流大小关系”的实验中，某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变。
（1）以下是他的部分实验步骤：
①断开开关S，按图组装实验电路，将滑动变阻器的滑片置于最 （选填“左”或“右”）端。用已调零的电子测力计测出软铁块P对测力计的压力F0并记录在表格中；
②闭合开关S，调节滑动变阻器的滑片到适当位置，读出电流表的示数I和电子测力计的示数F，并将1、F的数据记录在表格中；
③仿照步骤②再进行两次实验。
（2）由表中数据可以得出的实验结论是：对于同一电磁铁， 。
（3）闭合开关S后，电磁铁下端的磁极为________（选填“N”或“S”）极。
（4）本实验中，滑动变阻器除了保护电路的作用外，还起到________的作用。
9.陈明和张华同学合作，探究“影响通电螺线管磁性强弱的因素”。选用的实验器材有：干电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉及长导线。

（1）陈明将导线绕在铁钉上制成简易螺线管，利用 来显示通电螺线管磁性强弱；这种实验探究方法是 法。
（2）张华连接好电路，图A所示，滑动变阻器连入电路的阻值较大，闭合开关，铁钉吸引一定数量的大头针；此现象说明电流具有 ；移动变阻器滑片，使其连入电路的阻值变小，图B所示，铁钉吸引大头针的数量增大。比较图A和B可知 图中的电流较小。可得出结论，通过通电螺线管的电流越 （选填“大”或“小”），通电螺线管磁性越强。
（3）在（2）中比较图A和B，探究影响通电螺线管磁性强弱的过程中采用的探究方法是 ；初中还学过哪些实验采用此探究方法，请举一个例子 。
（4）实验中滑动变阻器的作用是 和 。
（5）图C所示，陈明和张华将导线绕在两枚铁钉上构成两个简易通电螺线管串联的电路。实验状态由图显示的现象说明：在 相同的情况下，通电螺线管线圈的 越 （选填“多”或“少”），通电螺线管磁性越强。
（6）陈明在实验过程中发现，被吸引的大头针之间上部一端靠近紧密，下端则是分散开来，原因是： 。
（7）通过上述实验可知：通电螺线管磁性的强弱与 、 有关；除此之外可能还与 有关。为了探究该猜想可以采用以下哪种材料做成的选 。
A、铜 B、铁 C、铝
10．为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁，如图所示。用此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。
（1）实验中通过电磁铁________判断电磁铁磁性的强弱，这一方法体现了转换的思想。
（2）比较________两图可知：线圈匝数相同时，电流越大磁性越强。
（3）根据图丁可以得出的结论是________。
11.为了探究“电磁铁的磁性强弱与哪些因素”有关，做了以下几次实验，实验现象如图所示。根据图示现象回答下列问题：
（1）通过观察图甲中A与B两个电磁铁，当通过线圈的电流相同时、有无铁芯相同时，电磁铁线圈的匝数越多，它的磁性就越 。
（2）通过观察图甲中A与C两个电磁铁，当通过线圈的电流相同时、线圈的匝数相同时， 铁芯的电磁铁，它的磁性就越强。（选填“有”或“无”）
（3）通过观察图乙与图丙，当线圈的匝数相同、有无铁芯相同时，电磁铁的电流越 ，它的磁性就越强。
（4）结论：影响电磁铁磁性强弱的因素有 ．电磁铁（线圈）
100匝
50匝
实验次数
1
2
3
4
5
6
电流/A
0.8
1.2
1.5
0.8
1.2
1.5
吸引铁钉的最多数目/枚
5
8
10
7
11
14
电磁铁(线圈)
50匝
100匝
实验次数
1
2
3
4
5
6
电流 / A
0.8
1.2
1.5
0.8
1.2
1.5
吸引铁钉的最多数目 / （枚）
8
10
7
11
14
实验次数
1
2
3
I/A
0.34
0.40
0.44
F0/N
0.9
0.9
0.9
F/N
0.84
0.82
0.81
