专题55 动态电路问题
1. （2023湖南常德）图中甲、乙两个滑动变阻器的外形、尺寸完全相同，滑片均位于中点，已知甲的最大阻值比乙的最大阻值大，闭合S后将两个滑动变阻器的滑片同时向左或向右移动。且移动时始终保持两滑片之间的距离不变。下列说法中正确的是（ ）

A. 向左移动时，电流表示数变小
B. 无论向左还是向右移动，电流表示数都变小
C. 滑片位于滑动变阻器中点时，电流表的示数最小
D. 滑片移动到滑动变阻器最右端时，电流表的示数最小

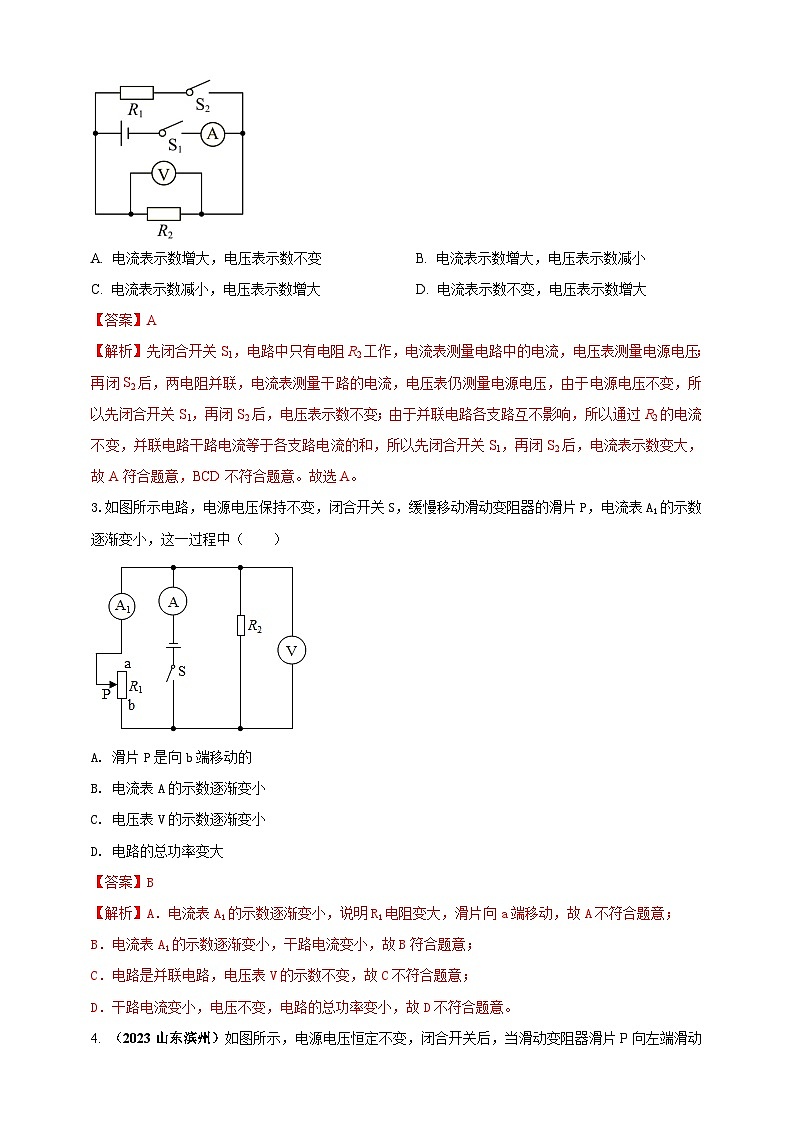

2. （2023湖南益阳）如图所示电路中，电源电压保持不变，和为定值电阻。先闭合开关S1，再闭合开关S2后，电流表和电压表的示数变化的情况是（ ）

A. 电流表示数增大，电压表示数不变B. 电流表示数增大，电压表示数减小
C. 电流表示数减小，电压表示数增大D. 电流表示数不变，电压表示数增大
3.如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（ ）
A. 滑片P是向b端移动的
B. 电流表A的示数逐渐变小
C. 电压表V的示数逐渐变小
D. 电路的总功率变大

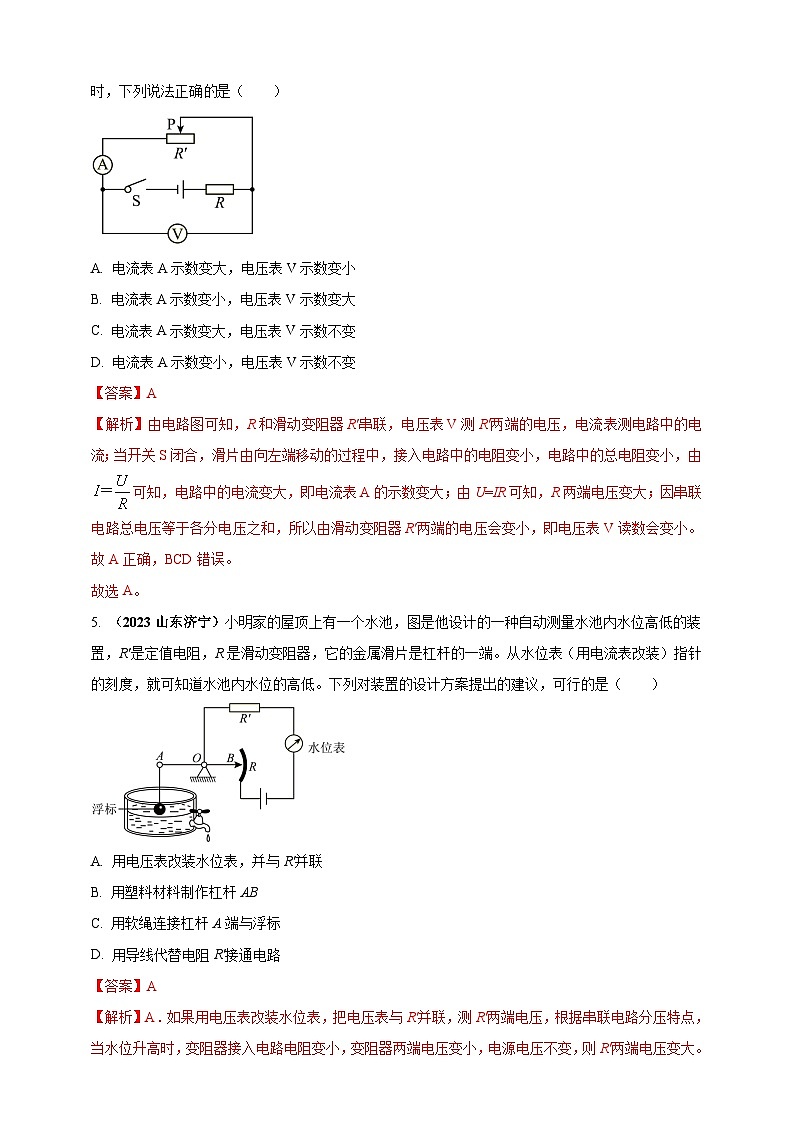

4. （2023山东滨州）如图所示，电源电压恒定不变，闭合开关后，当滑动变阻器滑片P向左端滑动时，下列说法正确是（ ）

A. 电流表A示数变大，电压表V示数变小
B. 电流表A示数变小，电压表V示数变大
C. 电流表A示数变大，电压表V示数不变
D. 电流表A示数变小，电压表V示数不变
5. （2023山东济宁）小明家的屋顶上有一个水池，图是他设计的一种自动测量水池内水位高低的装置，R'是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端。从水位表（用电流表改装）指针的刻度，就可知道水池内水位的高低。下列对装置的设计方案提出的建议，可行的是（ ）

A. 用电压表改装水位表，并与R'并联
B. 用塑料材料制作杠杆AB
C. 用软绳连接杠杆A端与浮标
D. 用导线代替电阻R'接通电路

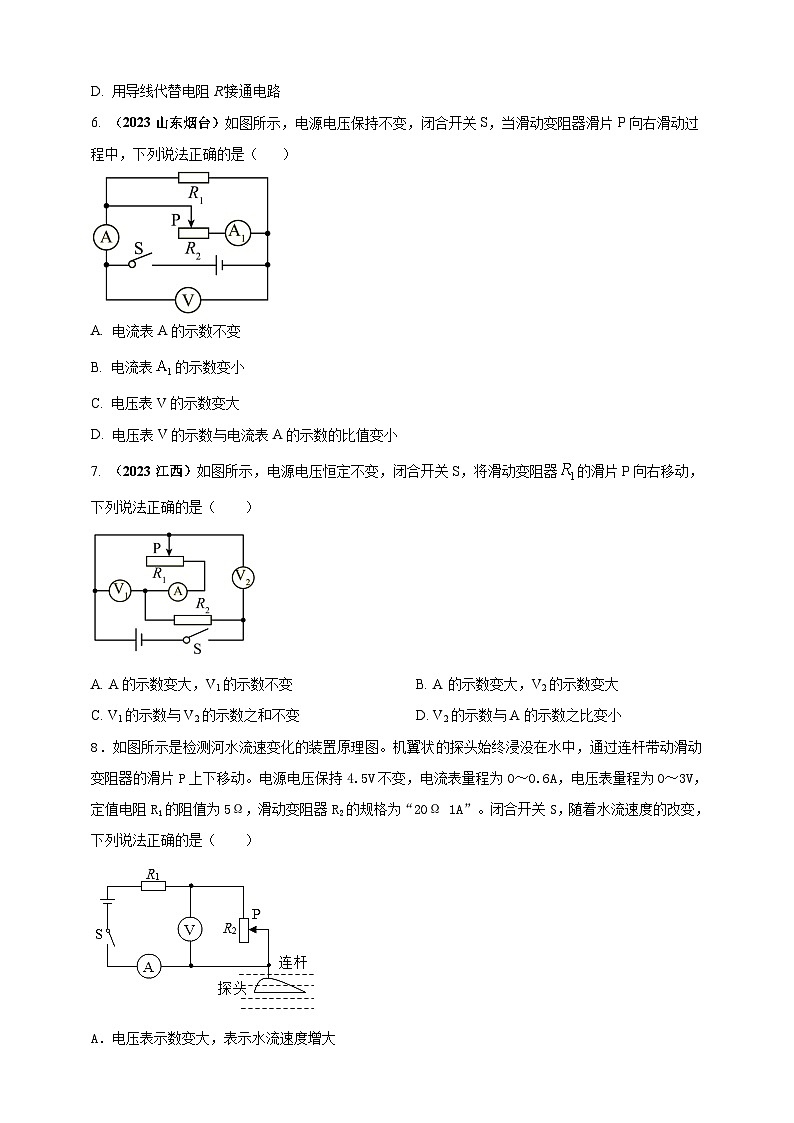

6. （2023山东烟台）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）

A. 电流表A的示数不变
B. 电流表的示数变小
C. 电压表V的示数变大
D. 电压表V的示数与电流表A的示数的比值变小
7. （2023江西）如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（ ）
A. A的示数变大，V1的示数不变B. A 的示数变大，V2的示数变大
C. V1的示数与V2的示数之和不变D. V2的示数与A的示数之比变小
8．如图所示是检测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的阻值为5Ω，滑动变阻器R2的规格为“20Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．电压表示数变大，表示水流速度增大
B．电流表示数变小，表示水流速度增大
C．滑动变阻器允许接入电路的阻值范围为2.5Ω～20Ω
D．电路消耗总功率的变化范围为1.35W～2.7W
9. 如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b端向a端移动过程中，小灯泡L始终发光（忽略温度对小灯泡电阻的影响）。下列说法正确的是（ ）
A. 电流表示数变小
B. 电路的总功率变大
C. 电压表V1示数与电流表示数的比值变小
D. 电压表V2示数与电流表示数的比值变大
10. （2023四川凉山州）如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）

A. 电流表的示数不变，电压表V的示数变小
B. 电流表的示数不变，电压表V的示数不变
C. 电压表V的示数与电流表的示数比值不变
D. 电压表V的示数与电流表的示数比值变小
11. （2022福建）如图，电源电压保持不变，R为定值电阻。闭合开关S，将滑片P从右端向左端移动过程中，下列说法正确的是（ ）
A. V1和V2示数不变，A示数变大B. V2和A示数的乘积先变大后变小
C. V1和A示数之比不变D. V2和A示数之比变小
13. 图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（ ）
A. 电流表示数变小，小灯泡变暗
B. 电压表示数变大，小灯泡变亮
C. 电压表示数与电流表示数的比值变小，小灯泡变亮
D. 电压表示数与电流表示数的比值不变，小灯泡变亮
14. 喜欢学习物理的小陈，根据所学的物理知识，设计了如图所示的电路图，按照电路图连接好电路。电源电压不变，闭合开关S后，当他把滑动变阻器的滑片P由中点向右移动时，下列说法正确的
是（ ）
A. 滑动变阻器的电阻变大，灯泡变暗
B. 电流表的示数变小，灯泡亮度不变
C. 滑动变阻器的电阻变大，它两端的电压不变
D. 电流表的示数变大，电路中的总电阻变大
15. 为保障安全，现在很多室内公共场所安装有烟雾报警装置，如图所示是烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电
流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，下列说法正确的
是（ ）
A. 电流表的示数变小，电压表的示数不变
B. 电流表的示数变小，电压表的示数变大
C. 电流表的示数不变，电压表的示数变大
D. 电流表的示数不变，电压表的示数不变
16. 如图电路中，电源电压不变。闭合开关S，R1滑片向左移动的过程中，下列说法正确的是（ ）
A. 电流表A示数变小
B. 电压表V2的示数变大
C. 电压表V1示数与电流表A示数的比值变大
D. 电压表V1示数与电流表A示数的乘积变大
17. 如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（ ）
A. 灯泡不亮是因为滑动变阻器阻值过大
B. 灯泡不亮是因为灯泡短路
C. 排除故障后，滑片P向左移动，灯泡变暗
D. 排除故障后，滑片P向左移动，电流表和电压表示数均变大
18. 某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表）。闭合开关，激光被遮挡瞬间，下列说法正确的是（ ）
A. 电阻R1的阻值变小B. 通过R2的电流变大
C. 电阻R1两端的电压变大D. 电阻R2两端的电压变大
19. （2023甘肃兰州）小明设计的质量测量仪如图所示，电源电压保持不变，闭合开关S后，下列说法中正确的是（ ）

A. 不放重物时，小灯泡L的亮度最暗
B. 与电流表相比，用电压表的示数表示重物的质量，更符合人们的思维习惯
C. 重物的质量越大，电流表示数越小，电压表示数也越小
D. 重物的质量越小，电路消耗的总功率越小
20. （2023甘肃金昌）学校科技小组设计了一个室内天然气泄漏检测仪，原理如图所示，其中R是检测天然气的电阻（气敏电阻），天然气浓度增大时，R减小，R0为定值电阻，电源电压不变，闭合开关S，下列判断正确的是（ ）

A. 显示仪一定是电流表
B. 室内有天然气泄漏时，显示仪示数变小
C. 室内有天然气泄漏时，电路消耗的电功率变小
D. 若调低报警浓度，可将R0换成阻值大一点的电阻
21.（2023湖南邵阳） 如图所示，电源电压4.5V保持不变，电流表的量程为0-0.6A，电压表的量程为0-3V，灯泡L标有“3V 1.5W”字样（不考虑灯丝电阻的变化），滑动变阻器标有“20Ω 1A”字样。将滑片P置于中点位置，闭合开关S，在保证电路安全的情况下，下列判断正确的是（ ）

A. 滑片P向左移动过程中，滑动变阻器消耗的电功率一直变大
B. 滑片P向左移动过程中，滑动变阻器消耗的电功率先变大后变小
C. 滑片P向右移动过程中，滑动变阻器消耗的电功率一直变大
D. 滑片P向右移动过程中，滑动变阻器消耗的电功率先变大后变小
22. （2023辽宁营口）如图所示，电源电压不变，闭合开关，在保证电路安全的情况下，变阻器的滑片由中点向右移动的过程中，下列判断正确的是（ ）

A. 小灯泡亮度变暗B. 电压表示数变大
C. 电流表示数不变D. 电路总功率变小
23. （2023宁夏）如图是“测量小灯泡电阻”的实验电路图，当滑动变阻器的滑片P向左移动时，下列选项正确的是（ ）

A. 电压表示数变小，电流表示数变大，灯丝的电阻变小
B. 电压表示数变大，电流表示数变小，灯丝的电阻不变
C. 电压表示数变大，电流表示数变大，灯丝的电阻变大
D. 电压表示数变小，电流表示数变小，灯丝的电阻变大
24. （2023山东东营）小区内路灯能根据光线亮暗情况实现自动控制，其电路原理如图所示，R1是定值电阻，R2是光敏电阻，其阻值大小随光照强度的增大而减小，当开关S1闭合，光线变暗时，下列判断正确的是（ ）

A. 电流表示数减小，电磁铁的磁性减弱，开关S2闭合
B. 电流表示数减小，电磁铁的磁性增强，开关S2断开
C. 电流表示数增大，电磁铁的磁性增强，开关S2闭合
D. 电流表示数增大，电磁铁的磁性减弱，开关S2断开
25．如图所示，电源电压保持不变，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片P从最右端向中点移动时，下列说法正确的是（ ）
A．V1和V2的示数不变，A的示数变小
B．V1的示数不变，V2的示数变小，A的示数变大
C．V2的示数与A的示数之比不变
D．V1的示数与A的示数之比不变
