专题28 探究杠杆平衡条件的实验问题

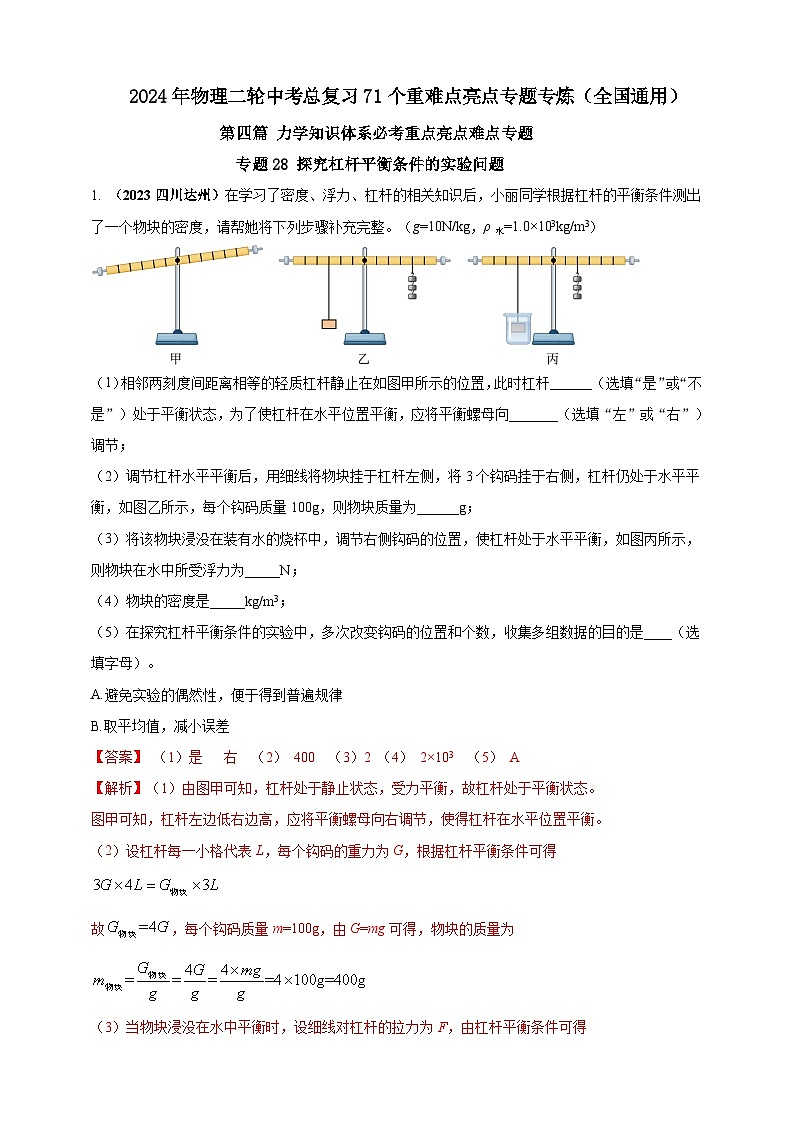

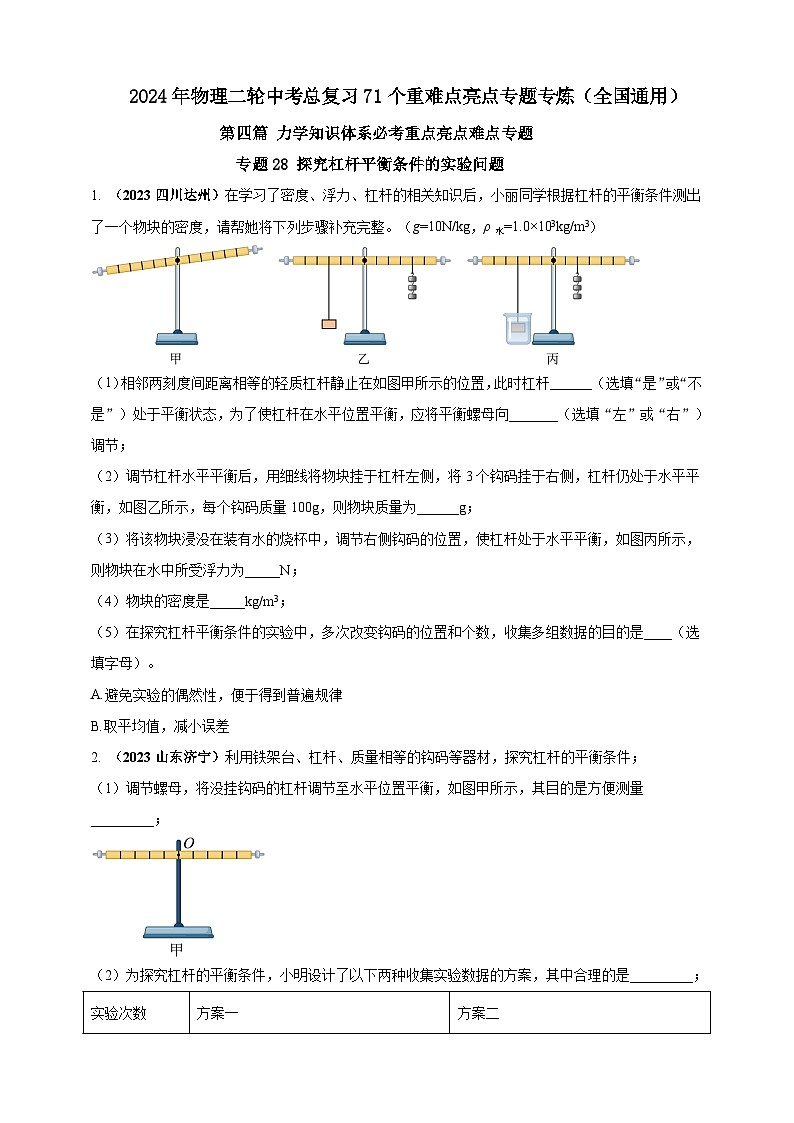

1. （2023四川达州）在学习了密度、浮力、杠杆的相关知识后，小丽同学根据杠杆的平衡条件测出了一个物块的密度，请帮她将下列步骤补充完整。（g=10N/kg，ρ水=1.0×103kg/m3）

（1）相邻两刻度间距离相等的轻质杠杆静止在如图甲所示的位置，此时杠杆______（选填“是”或“不是”）处于平衡状态，为了使杠杆在水平位置平衡，应将平衡螺母向_______（选填“左”或“右”）调节；
（2）调节杠杆水平平衡后，用细线将物块挂于杠杆左侧，将3个钩码挂于右侧，杠杆仍处于水平平衡，如图乙所示，每个钩码质量100g，则物块质量为______g；
（3）将该物块浸没在装有水的烧杯中，调节右侧钩码的位置，使杠杆处于水平平衡，如图丙所示，则物块在水中所受浮力为_____N；
（4）物块的密度是_____kg/m3；
（5）在探究杠杆平衡条件的实验中，多次改变钩码的位置和个数，收集多组数据的目的是____（选填字母）。
A.避免实验的偶然性，便于得到普遍规律
B.取平均值，减小误差

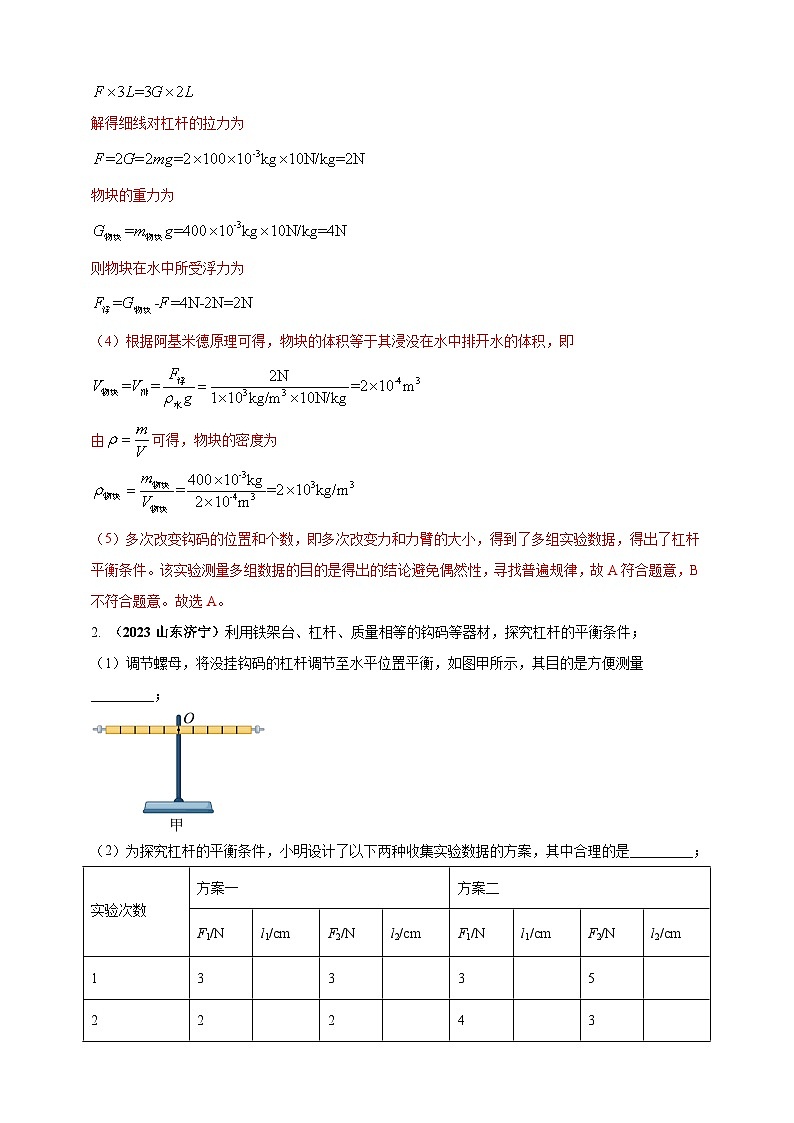

2. （2023山东济宁）利用铁架台、杠杆、质量相等的钩码等器材，探究杠杆的平衡条件；
（1）调节螺母，将没挂钩码的杠杆调节至水平位置平衡，如图甲所示，其目的是方便测量_________；

（2）为探究杠杆的平衡条件，小明设计了以下两种收集实验数据的方案，其中合理的是_________；

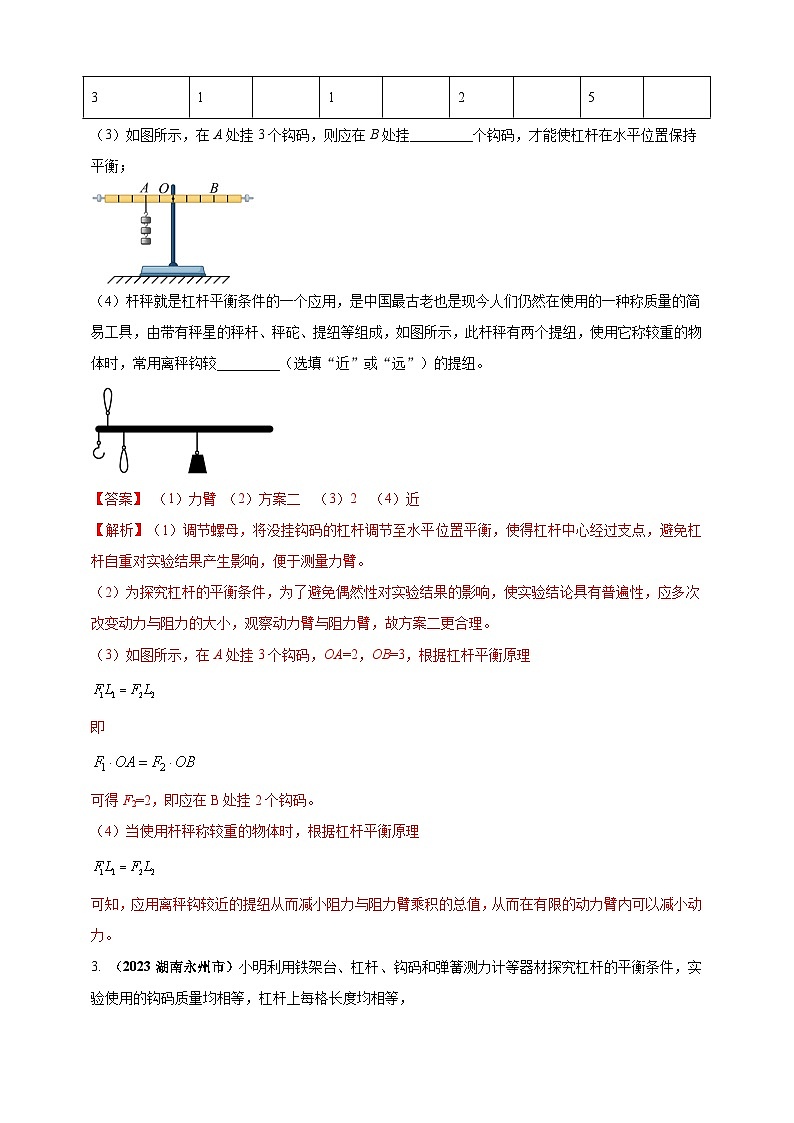

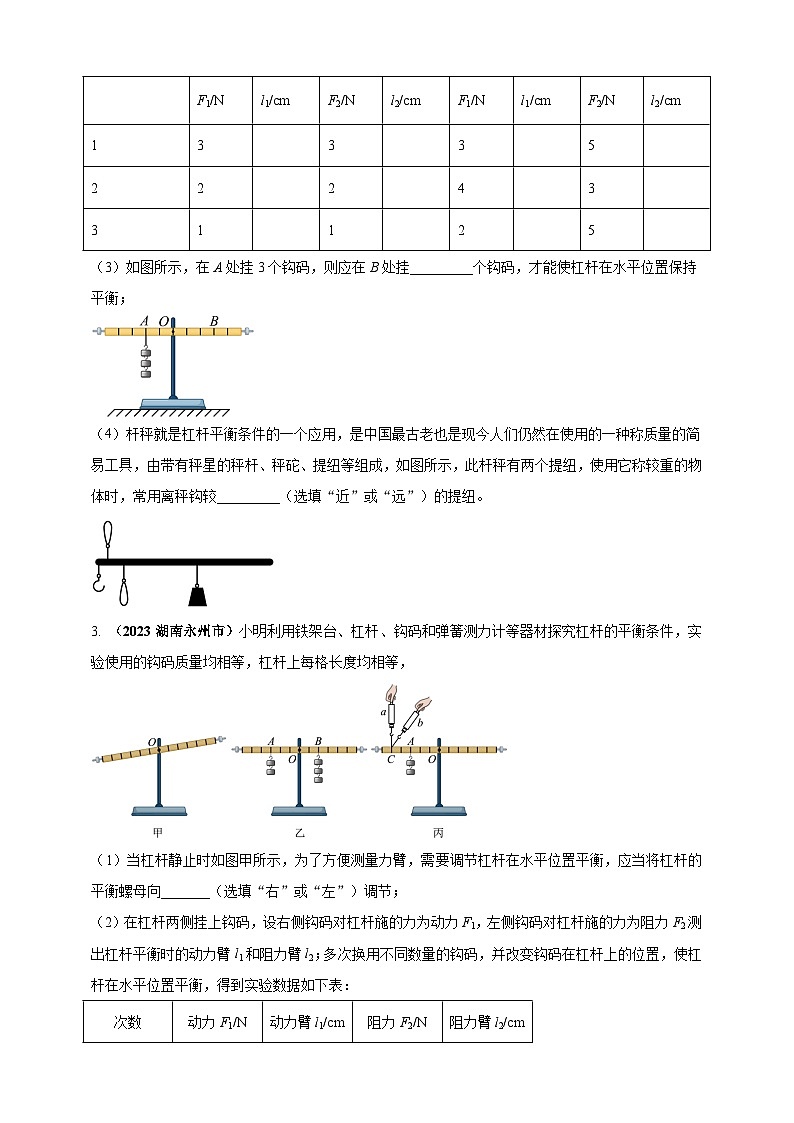

（3）如图所示，在A处挂3个钩码，则应在B处挂_________个钩码，才能使杠杆在水平位置保持平衡；

（4）杆秤就是杠杆平衡条件的一个应用，是中国最古老也是现今人们仍然在使用的一种称质量的简易工具，由带有秤星的秤杆、秤砣、提纽等组成，如图所示，此杆秤有两个提纽，使用它称较重的物体时，常用离秤钩较_________（选填“近”或“远”）的提纽。

3. （2023湖南永州市）小明利用铁架台、杠杆、钩码和弹簧测力计等器材探究杠杆的平衡条件，实验使用的钩码质量均相等，杠杆上每格长度均相等，

（1）当杠杆静止时如图甲所示，为了方便测量力臂，需要调节杠杆在水平位置平衡，应当将杠杆的平衡螺母向_______（选填“右”或“左”）调节；
（2）在杠杆两侧挂上钩码，设右侧钩码对杠杆施的力为动力F1，左侧钩码对杠杆施的力为阻力F2测出杠杆平衡时的动力臂l1和阻力臂l2；多次换用不同数量的钩码，并改变钩码在杠杆上的位置，使杠杆在水平位置平衡，得到实验数据如下表：

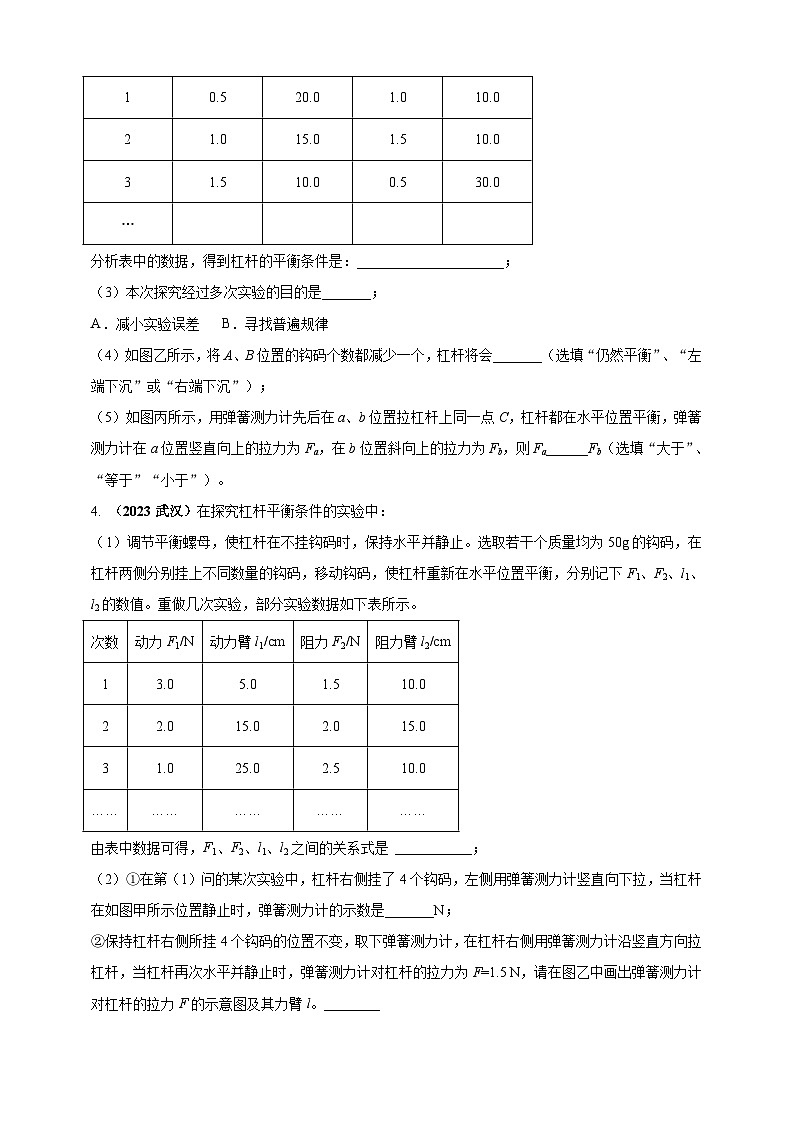

分析表中的数据，得到杠杆的平衡条件是：_____________________；
（3）本次探究经过多次实验的目的是_______；
A．减小实验误差 B．寻找普遍规律
（4）如图乙所示，将A、B位置的钩码个数都减少一个，杠杆将会_______（选填“仍然平衡”、“左端下沉”或“右端下沉”）；
（5）如图丙所示，用弹簧测力计先后在a、b位置拉杠杆上同一点C，杠杆都在水平位置平衡，弹簧测力计在a位置竖直向上的拉力为Fa，在b位置斜向上的拉力为Fb，则Fa______Fb（选填“大于”、“等于”“小于”）。
4. （2023武汉）在探究杠杆平衡条件的实验中：
（1）调节平衡螺母，使杠杆在不挂钩码时，保持水平并静止。选取若干个质量均为50g的钩码，在杠杆两侧分别挂上不同数量的钩码，移动钩码，使杠杆重新在水平位置平衡，分别记下F1、F2、l1、l2的数值。重做几次实验，部分实验数据如下表所示。
由表中数据可得，F1、F2、l1、l2之间的关系式是 ___________；
（2）①在第（1）问的某次实验中，杠杆右侧挂了4个钩码，左侧用弹簧测力计竖直向下拉，当杠杆在如图甲所示位置静止时，弹簧测力计的示数是_______N；
②保持杠杆右侧所挂4个钩码的位置不变，取下弹簧测力计，在杠杆右侧用弹簧测力计沿竖直方向拉杠杆，当杠杆再次水平并静止时，弹簧测力计对杠杆的拉力为F=1.5 N，请在图乙中画出弹簧测力计对杠杆的拉力F的示意图及其力臂l。________

5. （2023湖北天门）在探究“杠杆的平衡条件”实验中：

（1）实验前，杠杆左端下沉，如图甲，则应将平衡螺母向________（选填“左”或“右”）调节，直至杠杆在水平位置平衡；
（2）调节钩码的位置，使杠杆重新在水平位置平衡，读出实验数据并记录在表格中。如图乙所示，阻力臂l2为_________cm；
（3）分析表中实验数据。得出杠杆的平衡条件为_________（用F1、F2、l1、l2表示）；
第3次实验的杠杆类型属于_________（选填“省力”“费力”或“等臂”）杠杆，教室里的劳动工具中有这类杠，请举一例：__________；并简要说明你的判断理由__________；
（4）如图丙，F始终杠杆垂直，将杠杆缓慢地由位置A拉至位置B的过程中，F的大小将_______。（填选项代码）
A． 不变 B． 变小 C． 变大 D． 先变大后变小
6. 用图中所示的装置探究杠杆的平衡条件， 通过正确的实验操作， 得到下表中的数据。
（1）第 2 次实验数据中阻力臂 应为___________；
（2）第 3 次实验后，用带杆的滑轮水平向左缓慢推动右边挂钩码的悬线 （保持上端悬点不动）， 如图乙所示，不计摩擦，杠杆___________（选填“能”或“不能”）在水平位置保持平衡，原因是：___________。
7. 在探究杠杆平衡条件的实验中：
（1）将装置放在水平桌面上，静止时如图所示。为了使杠杆在水平位置平衡，应将螺母向_______（选填“左”或“右”）调节；
（2）实验中，在杠杆两侧挂上不同数量的钩码，第1、2次杠杆平衡时的数据已填入表。图是第3次杠杆平衡时的情景，此次杠杆右侧的阻力和阻力臂的数据①为________，②为___________；
（3）分析实验数据，可归纳出杠杆的平衡条件：_____________；
（4）某小组对实验过程交流、讨论后，按图所示又进行了实验。老师肯定了他们的做法，并指出，用弹簧测力计斜拉可使结论更具普遍性，因为这样做改变了__________。在测量拉力F的力臂时，小组内有不同的意见，你认为拉力的力臂应为___________（选填“OA”“OB”或“AB”）。
8. 利用轻质杠杆探究杠杆平衡条件的实验中：
（1）杠杆静止时如图甲所示，要使杠杆在水平位置平衡，则应将平衡螺母向______（选填“左”或“右”）调节；
（2）如图乙所示，在A点挂4个钩码，在B点挂______个钩码，仍可使其在水平位置平衡；
（3）用弹簧测力计代替钩码，如图丙所示，不断改变弹簧测力计的作用点和力的大小，使杠杆在水平位置平衡，弹簧测力计的拉力F与其力臂l1的图像如图丁所示。图像中每个点与两坐标轴围成的方形面积______（选填“相等”或“不等”），其原因是______。
9. 在“探究杠杆的平衡条件”实验中：
（1）小明安装好杠杆后，发现其左端下沉，如图甲所示。为使杠杆在水平位置平衡，应将平衡螺母向___________调节；
（2）如图乙所示，杠杆调节平衡后，在A处悬挂3个钩码，每个钩码重0.5N。如果在B处施加一个拉力使杠杆在水平位置再次平衡，当方向为___________时，拉力最小，大小为___________N；
（3）课后，小明制作了一个简易杠杆，调节杠杆在水平位置平衡，然后在它两边恰当位置分别放上不同数量的同种硬币，使其在水平位置再次平衡，如图丙所示，则力臂___________。若两边同时各取走一枚硬币，则杠杆的___________端将下沉。
实验次数
方案一
方案二
F1/N
l1/cm
F2/N
l2/cm
F1/N
l1/cm
F2/N
l2/cm
1
3
3
3
5
2
2
2
4
3
3
1
1
2
5
次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
0.5
20.0
1.0
10.0
2
1.0
15.0
1.5
10.0
3
1.5
10.0
0.5
30.0
…
次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
3.0
5.0
1.5
10.0
2
2.0
15.0
2.0
15.0
3
1.0
25.0
2.5
10.0
……
……
……
……
……
次数
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
0.5
16.0
1.0
2
1.0
15.0
1.0
15.0
3
2.0
15.0
1.5
20.0
实验次数
动力F1/N
动力臂l1/m
阻力F2/N
阻力臂l2/m
1
3.0
0.20
2.0
0.30
2
2.0
0.15
1.5
3
1.5
0.20
1.0
0.30
……
……
……
……
……
实验次数
动力F1/N
动力臂l1 / m
阻力F2/N
阻力臂l2/m
1
2.5
0.2
2
0.25
2
2
0.15
1.5
0.2
3
1.5
0.1
①
②
