九年级物理开学摸底考（广州专用）-2024-2025学年初中下学期开学摸底考试卷.zip

这是一份九年级物理开学摸底考（广州专用）-2024-2025学年初中下学期开学摸底考试卷.zip，文件包含物理广州专用全解全析docx、物理广州专用考试版docx、物理广州专用答题卡A4docx、物理广州专用参考答案docx等4份试卷配套教学资源，其中试卷共31页， 欢迎下载使用。

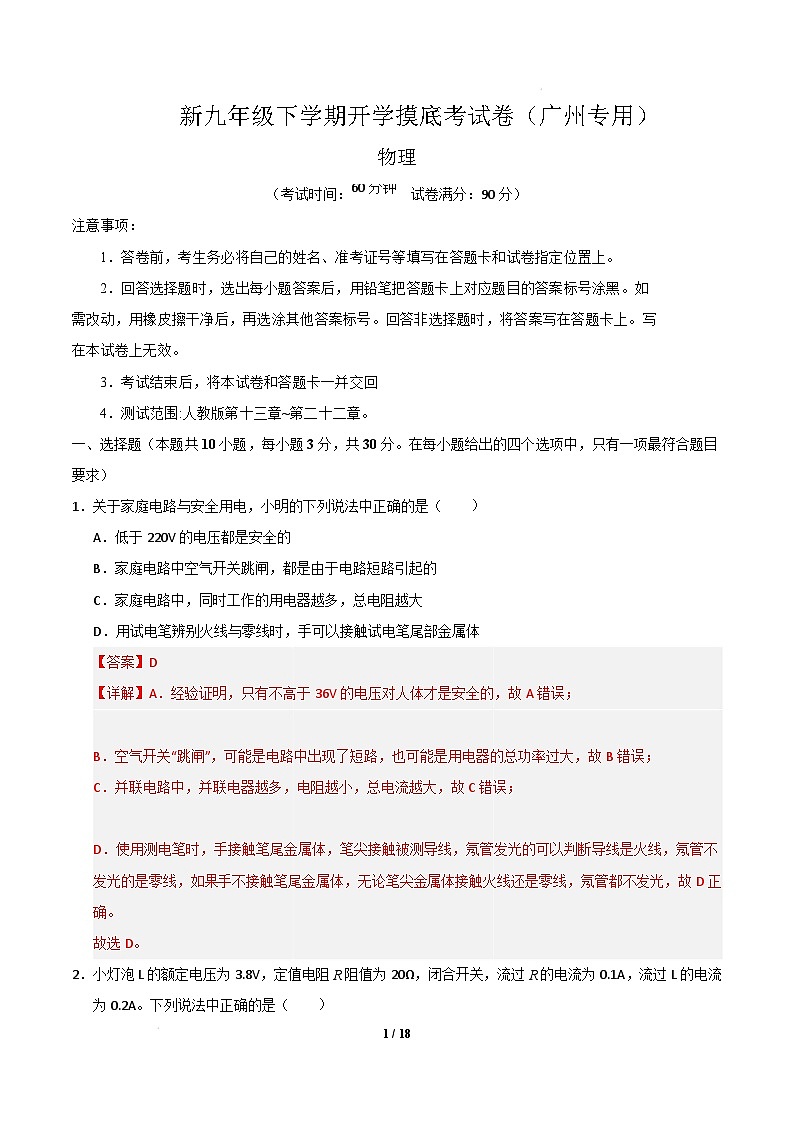

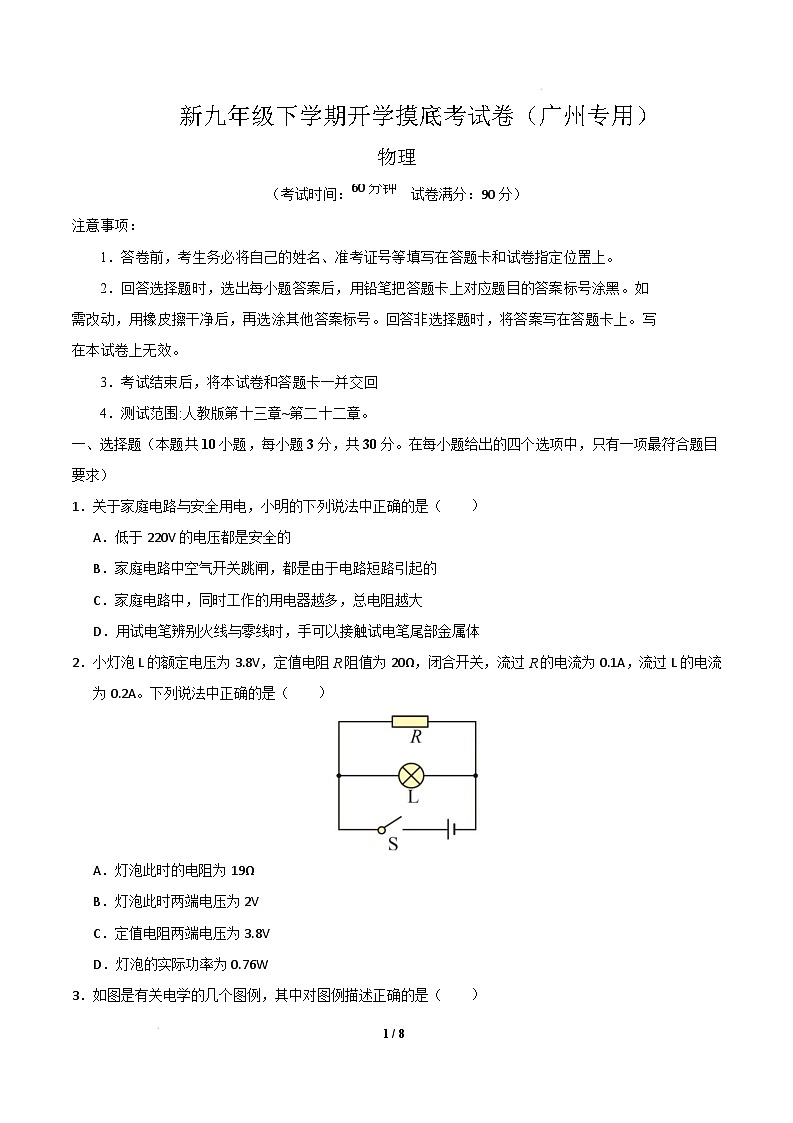

物理
（考试时间：60 分钟
试卷满分：90
分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号等填写在答题卡和试卷指定位置上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。如
需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上。写
在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回
4．测试范围:人教版第十三章~第二十二章。
一、选择题（本题共 10 小题，每小题 3 分，共 30 分。在每小题给出的四个选项中，只有一项最符合题目
要求）
1．关于家庭电路与安全用电，小明的下列说法中正确的是（
A．低于 220V 的电压都是安全的
）
B．家庭电路中空气开关跳闸，都是由于电路短路引起的
C．家庭电路中，同时工作的用电器越多，总电阻越大
D．用试电笔辨别火线与零线时，手可以接触试电笔尾部金属体
【答案】D
【详解】A．经验证明，只有不高于 36V 的电压对人体才是安全的，故 A 错误；
B．空气开关“跳闸”，可能是电路中出现了短路，也可能是用电器的总功率过大，故 B 错误；
C．并联电路中，并联电器越多，电阻越小，总电流越大，故 C 错误；
D．使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不
发光的是零线，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故 D 正
确。
故选 D。

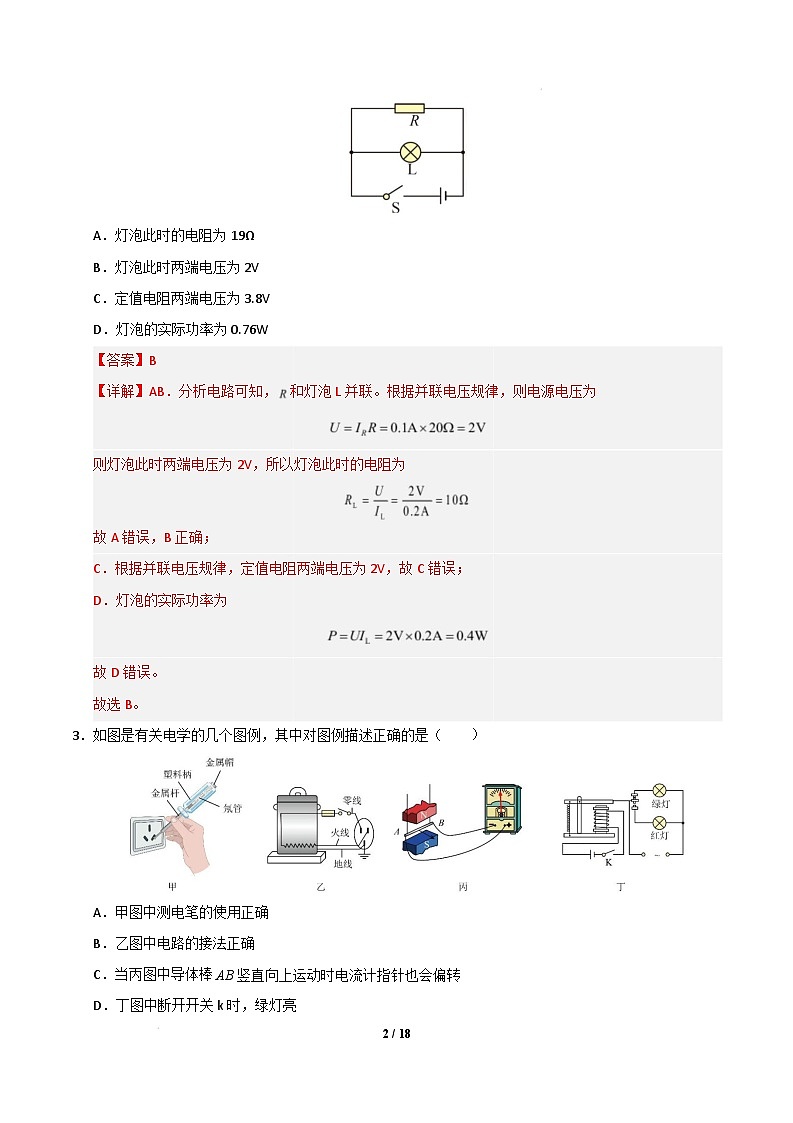

2．小灯泡 L 的额定电压为 3.8V，定值电阻 阻值为 20Ω，闭合开关，流过 的电流为 0.1A，流过 L 的电流
R
R
为 0.2A。下列说法中正确的是（
）
1 / 18

A．灯泡此时的电阻为 19Ω
B．灯泡此时两端电压为 2V
C．定值电阻两端电压为 3.8V
D．灯泡的实际功率为 0.76W
【答案】B
【详解】AB．分析电路可知， 和灯泡 L 并联。根据并联电压规律，则电源电压为
则灯泡此时两端电压为 2V，所以灯泡此时的电阻为
故 A 错误，B 正确；
C．根据并联电压规律，定值电阻两端电压为 2V，故 C 错误；
D．灯泡的实际功率为
故 D 错误。
故选 B。

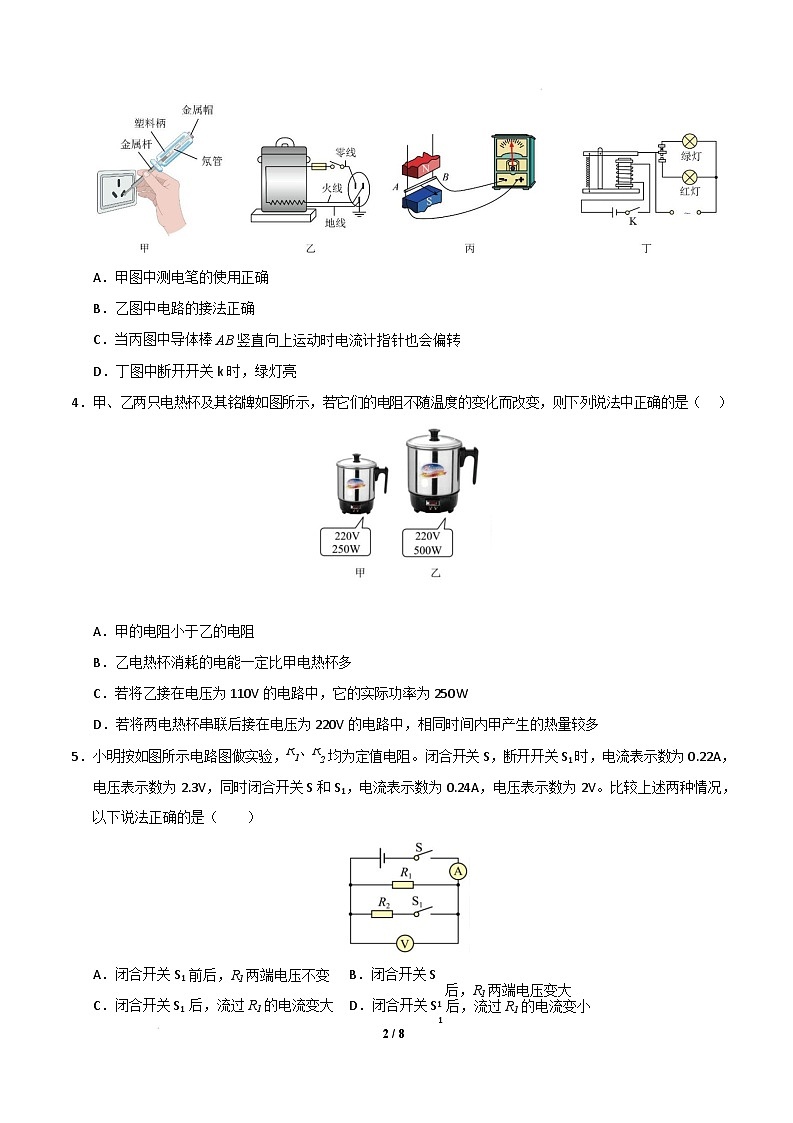

3．如图是有关电学的几个图例，其中对图例描述正确的是（
）
A．甲图中测电笔的使用正确
B．乙图中电路的接法正确
C．当丙图中导体棒
AB 竖直向上运动时电流计指针也会偏转
D．丁图中断开开关 k 时，绿灯亮
2 / 18

【答案】D
【详解】A．由图甲可知，手接触测电笔笔尖金属体是错误的，故 A 错误；
B．由图乙可知，熔断器接在零线上，接法错误，故 B 错误；
C．图丙中导体棒切割磁感线，上下运动不会切割磁感线，不会产生感应电流，电流表指针不会偏转，
故 C 错误；
D．丁图中断开开关，电磁继电器的衔铁在弹簧作用下向上运动，绿灯所在电路接通，绿灯亮，故 D 正
确。
故选 D。

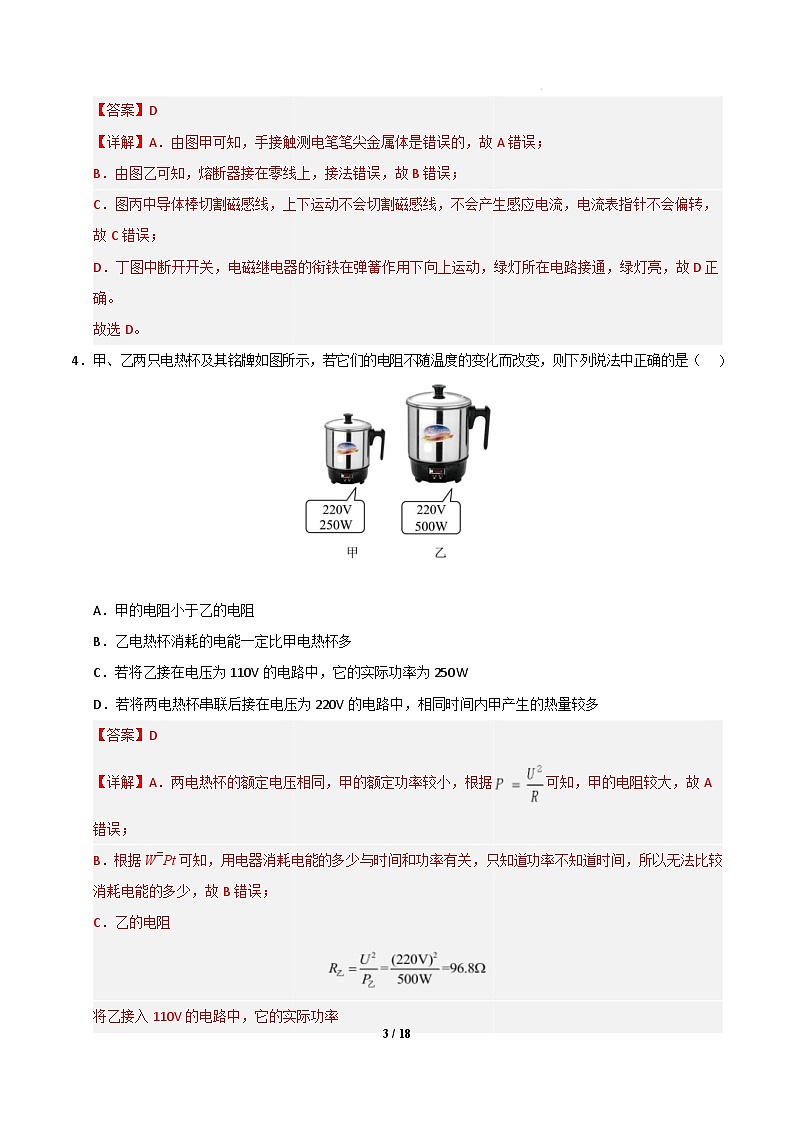

4．甲、乙两只电热杯及其铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（
）
A．甲的电阻小于乙的电阻
B．乙电热杯消耗的电能一定比甲电热杯多
C．若将乙接在电压为 110V 的电路中，它的实际功率为 250W
D．若将两电热杯串联后接在电压为 220V 的电路中，相同时间内甲产生的热量较多
【答案】D
【详解】A．两电热杯的额定电压相同，甲的额定功率较小，根据
可知，甲的电阻较大，故 A
错误；
B．根据
W=Pt 可知，用电器消耗电能的多少与时间和功率有关，只知道功率不知道时间，所以无法比较
消耗电能的多少，故 B 错误；
C．乙的电阻
将乙接入 110V 的电路中，它的实际功率
3 / 18

故 C 错误；
D．若将两电热杯串联后接在电压为 220V 的电路中，通过它们的电流相等，甲的电阻大，根据 = 2
Q I Rt
可知，相同时间内甲产生的热量较多，故 D 正确。
故选 D。
5．小明按如图所示电路图做实验，
均为定值电阻。闭合开关 S，断开开关 S1 时，电流表示数为 0.22A，
R1、R
2
电压表示数为 2.3V，同时闭合开关 S 和 S1，电流表示数为 0.24A，电压表示数为 2V。比较上述两种情况，
以下说法正确的是（
）
A．闭合开关 S
C．闭合开关 S
B．闭合开关 S
后，R1 两端电压变大
1
前后，R1 两端电压不变
后，流过 R1 的电流变大
1
D．闭合开关 S
后，流过 R1 的电流变小
1
1
【答案】D
【详解】由电路图可知，闭合开关 S，断开开关 S 时，只有 R 定值电阻一个电阻接入电路，电压表测
1
1
量 R1 两端的电压，也测电源电压；同时闭合开关 S 和 S1，两个电阻并联，电流表测量干路电流，电压
表仍测量 R1 两端的电压，同时也还测电源电压；
AB．闭合开关 S
两端的电压，而闭合开关 S
前后，电压表都测量 R1
前后，电压表示数变小，故 R1 两
1
1
端电压变小，说明电源电压变小了，故 AB 错误；
CD．闭合开关 S
的电流变小，故 C 错误、D
后，R 两端电压变小，R 阻值不变，由
知，通过 R1
1
1
1
正确。
故选 D。

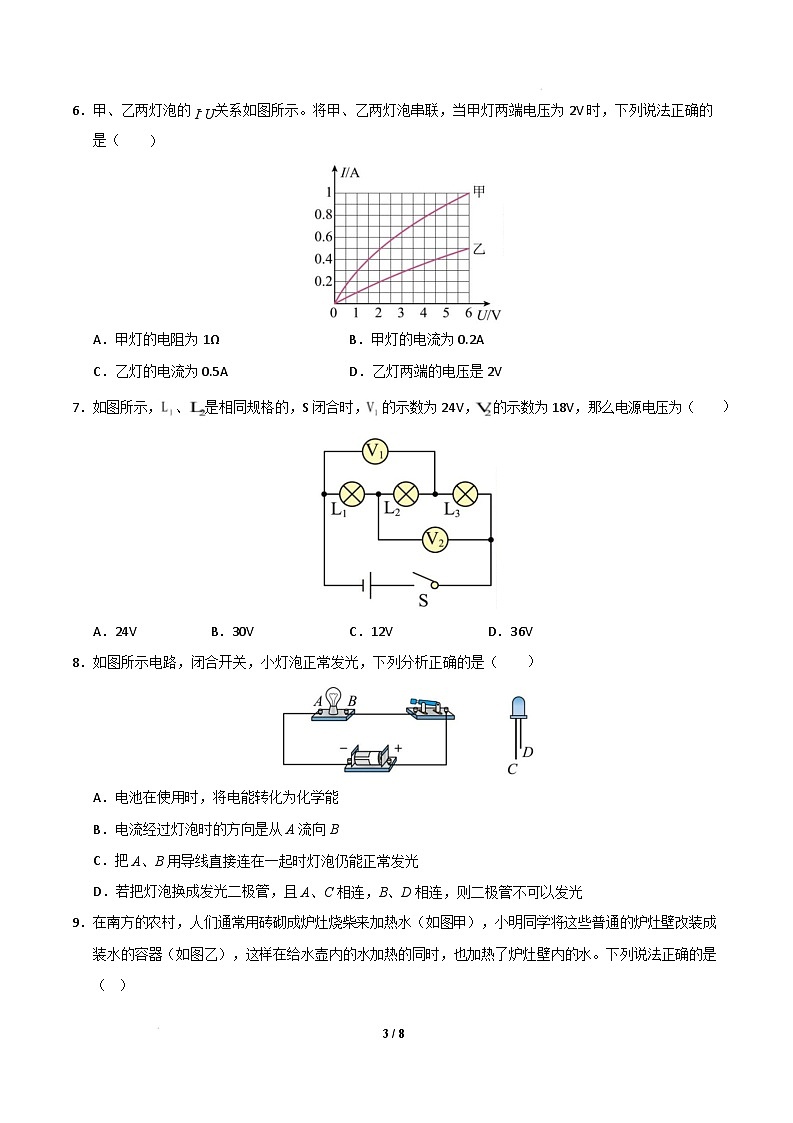

6．甲、乙两灯泡的 I-U 关系如图所示。将甲、乙两灯泡串联，当甲灯两端电压为 2V 时，下列说法正确的
是（
）
4 / 18

A．甲灯的电阻为 1Ω
C．乙灯的电流为 0.5A
【答案】C
B．甲灯的电流为 0.2A
D．乙灯两端的电压是 2V
【详解】ABC．将甲、乙两灯串联在电路中时，由图像可知，甲灯两端电压 U 甲=2V 时，通过甲灯的电流
甲=0.5A，因为串联电路中电流处处相等，所以通过乙灯的电流、电路中的电流为
为 I
=
I 1
乙=I 甲=0.5A
则甲灯的电阻为
故 AB 错误，C 正确；
D．由图像可知，电流为 0.5A 时，乙两端的电压 U 乙=6V，故 D 错误。
故选 C。
7．如图所示，
是相同规格的，S 闭合时， 的示数为 24V， 的示数为 18V，那么电源电压为（
）
、
A．24V
B．30V
C．12V
D．36V
【答案】B
【详解】由电路图可知，三个灯泡串联，V 测 L 、L 两端电压，V 测 L 、L 两端电压，即
1
1
2
2
2
3
5 / 18

因
、
是相同规格的，则
，因此
根据串联电路电压特点可知电源电压
故 ACD 不符合题意，B 符合题意。
故选 B。
8．如图所示电路，闭合开关，小灯泡正常发光，下列分析正确的是（
）
A．电池在使用时，将电能转化为化学能
B．电流经过灯泡时的方向是从
A 流向 B
C．把
A、B 用导线直接连在一起时灯泡仍能正常发光
D．若把灯泡换成发光二极管，且
【答案】D
A、C 相连，B、D 相连，则二极管不可以发光
【详解】A．电池在使用时，将化学能转化为电能，提供电能。故 A 错误；
B．电路中电源外部的电流从电源的正极流出，经过开关、用电器回到电源的负极，因此电流经过灯泡
时的方向是从 B 流向 A，故
B 错误；
C．把 A、B 用导线直接连在一起时，灯泡被短路，因此灯泡不发光，故 C 错误；
D．发光二极管有明确的正极接线柱之分，A、C 相连，B、D 相连，此时电流从二极管的负极流入，则
二极管不发光，故 D 正确。
故选 D。
9．在南方的农村，人们通常用砖砌成炉灶烧柴来加热水（如图甲），小明同学将这些普通的炉灶壁改装成
装水的容器（如图乙），这样在给水壶内的水加热的同时，也加热了炉灶壁内的水。下列说法正确的是
（
）
6 / 18

A．改装后燃料燃烧得更充分
C．改装后减小了水的比热容
【答案】B
B．改装后提高了炉灶的加热效率
D．改装后提高了燃料的热值
【详解】AB．由题意可知，将这些普通的炉灶壁改装成装水的容器，在给壶内水加热的同时，还可将炉
壁间的水加热，减少了热量的损失，提高了炉子的效率，但对煤的充分燃烧没有影响，故
确；
A 错误，B 正
C．比热容是物质的性质，与质量、温度无关，与物质的状态有关，所以改装后水的比热容不变，故 C
错误；
D．热值是燃料的特性，只与燃料的种类有关，所以其热值不变，故 D 错误。
故选 B。
10．图甲中水的初温与室温相同。用搅拌器不断地搅拌水，水的温度一时间图像如图乙所示。此过程中（忽
略水的蒸发）（
）
A．水的比热容变大
C．水分子热运动的动能不变
【答案】B
B．搅拌器做功增加了水的内能
D．水内能的改变方式只有做功
【详解】A．比热容是物质的特性，与物质的种类和物态有关，与温度无关，水温变化过程中，水的比
热容不变，故 A 不符合题意；
B．搅拌过程中，搅拌器对水做功，水的内能增加，温度升高，故 B 符合题意；
7 / 18

C．搅拌过程中，水的温度升高，水分子运动加剧，水分子热运动的动能变大，故 C 不符合题意；
D．忽略水的蒸发，搅拌过程中，搅拌器对水做功，使水的内能增大，温度升高，高于室内温度；同时
水会通过容器向室内传递热量，因此水内能的改变方式有做功和热传递两种方式，故
D 不符合题意。
故选 B。
二、非选择题（本题共 8 小题，共 60 分）
11．（10 分）(1)根据实物图在图 1 虚线框内画出相应的电路图。
(2)图 1 中小明使用的电源为两节 1.5V 的干电池串联而成，闭合开关后，发现电压表示数为 2.8V，则
V。一段时间后，小明发现
正常发光，电流表示数几乎为 0，则电路故障
两端电压为
的原因是
熄灭，
。
(3)小明将电压表换成另一个电流表， 测量干路的电流（大小为0.9A），
的电流（大小为0.4A）。
请你设计好电路图并在图 2 虚线框中画出所设计的电路图，在图 3 中连接相应的实物图
。流过
A。
测量
的电流为
8 / 18

【答案】(1)
(2)
(3)
2.8
断路
0.5
；
【详解】（1）由实物图可知，两灯泡并联，开关在干路上与电源的正极相连，电压表测灯泡 L2 电压，
电流表测灯 L2 所在支路电流，如图：
（2）[1]根据并联电路各用电器两端的电压相等都等于电源电压的特点可知， 两端电压为
[2]一段时间后，小明发现
不是短路故障，电流表示数几乎为 0，说明 所在支路发生断路故障，则电路故障的原因是 断路。
熄灭，说明 所在支路发生故障， 正常发光，说明 所在支路发生的
（3）[1]电流表串联使用，将电压表换成另一个电流表， 测量干路的电流（大小为 0.9A），所以
干路上并连接量程是 0~3A 的接线柱， 测量 的电流（大小为 0.4A）与 串联并连接量程是 0
在
~0.6A 的接线柱，电路图如图：
9 / 18

实物图连接如下：
[2]根据并联电路干路电流等于各支路电流之和可知，流过
的电流为
12．（8 分）小明家的电能表如图甲所示，他家的电路中仅有两盏规格均为“220V 44W”的白炽灯在工作，开
关 S1 同时控制两盏灯，两灯均正常发光，电能表正常工作。
（1）根据安全用电的要求，在图乙中把电路连接完整；
（2）求每盏灯正常工作时的电阻；
（3）若小明家每天开灯减少 1h，每盏灯每个月（按 30 天计）可节约多少电能？
（4）两盏灯正常工作时，与仅有一盏灯正常工作时对比，电能表的铝盘
（选填字母）
A．转的圈数一定变少
C．转得一定更快
B．转的圈数一定变多
D．转得一定更慢
10 / 18

【答案】
1100Ω
1.32kW·h
C
【详解】（1）[1]家庭电路中的电灯是并联，一个开关控制两个电灯，则开关在干路上，且开关连在火
线与电灯之间，如下图所示：
（2）[2]根据两盏白炽灯的规格，由于白炽灯是纯电阻元件，所以由
可知正常工作时，灯的电阻为
（3）[3]小明家每天开灯减少 1h，每盏灯每个月（按 30 天计）可节约电能为
（4）[4]电能表是测量电能的仪表，铝盘转动的圈数越多，说明消耗的电能越大，由于没有时间因素，
因此两盏灯如果工作的时间比一盏灯工作的时间短，则可能电能表铝盘转动的圈数少。在相同的时间
内，两盏灯消耗的电能一定比一盏灯要多，即单位时间内铝盘转动的圈数多，铝盘转得更快。
故选 C。
13．（6 分）（1）如图，某地区深夜利用多余的电能
E1 驱动水泵将水从山下抽到山顶，白天把所抽的水放出，
E2（选填“>”“=”“
③
【详解】（1）[1]由于能量的损失，消耗的电能不可能全部转化为水的机械能，白天发电时，水的机械
能不能全部转化为电能，故 E1>E2。
（2）[2]沼气完全燃烧放出的热量为
（3）[3]物质达到熔点，且不断吸热才会熔化，物质的热量总是高温物体传递给低温物体。由题意得，
该合金的熔点大于 34℃、小于 60℃，综上分析知，故①②④⑤不符合题意，③符合题意。
故选③。
14．（6 分）按要求回答。
(1)如图甲所示，铝的比热容为
（选填“大于”、“小于”或“等于”）铁放出的热量；
(2)质量为 0.2kg 的某物体从固体变为液体的过程中，其温度随时间变化图像如图乙所示，设该物体在相
同时间内吸收的热量相同，物体在 AB 段和 CD 段的比热容分别用 表示，则 （选填
“>”、“
