沪教版物理九年级下册全册综合测试题7

这是一份沪教版物理九年级下册全册综合测试题7，共13页。

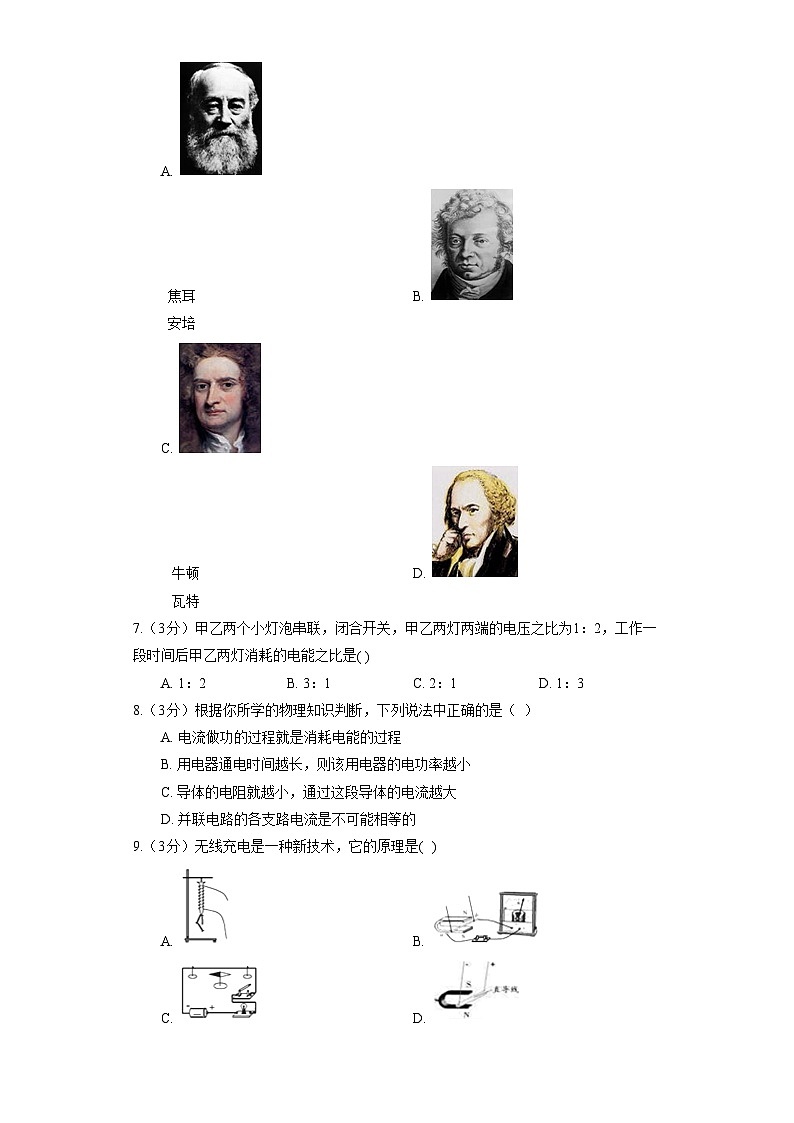

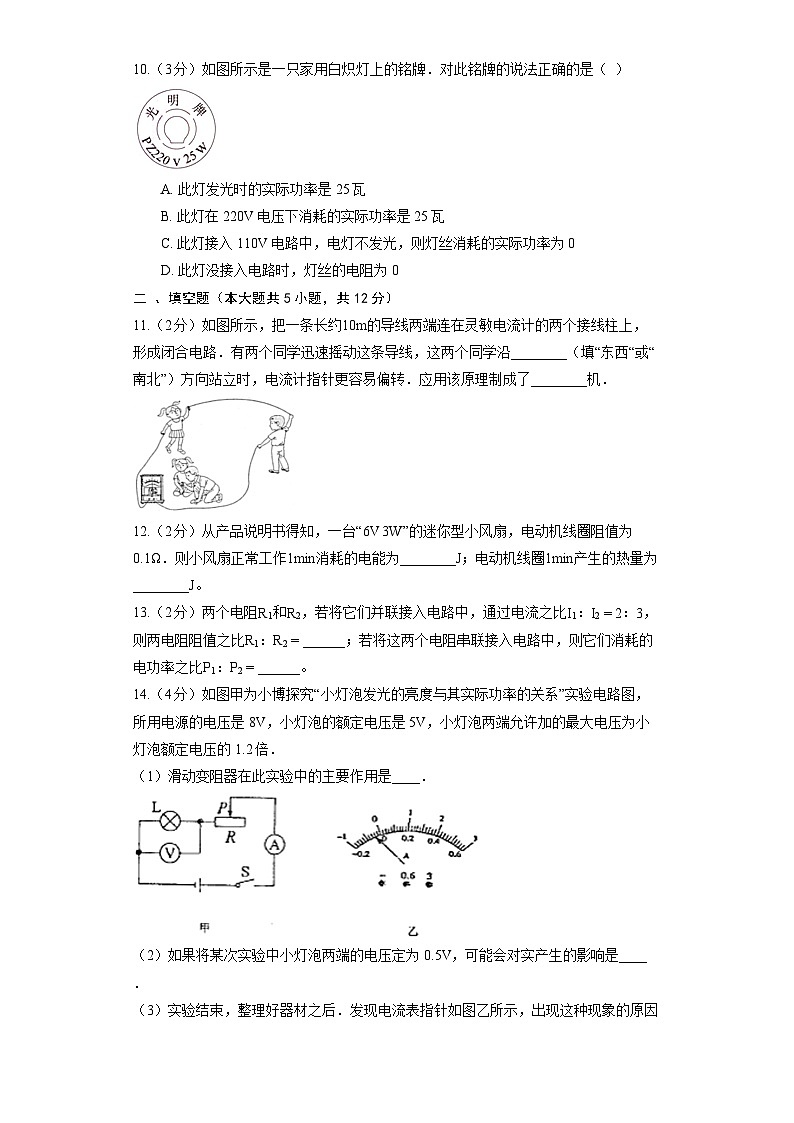

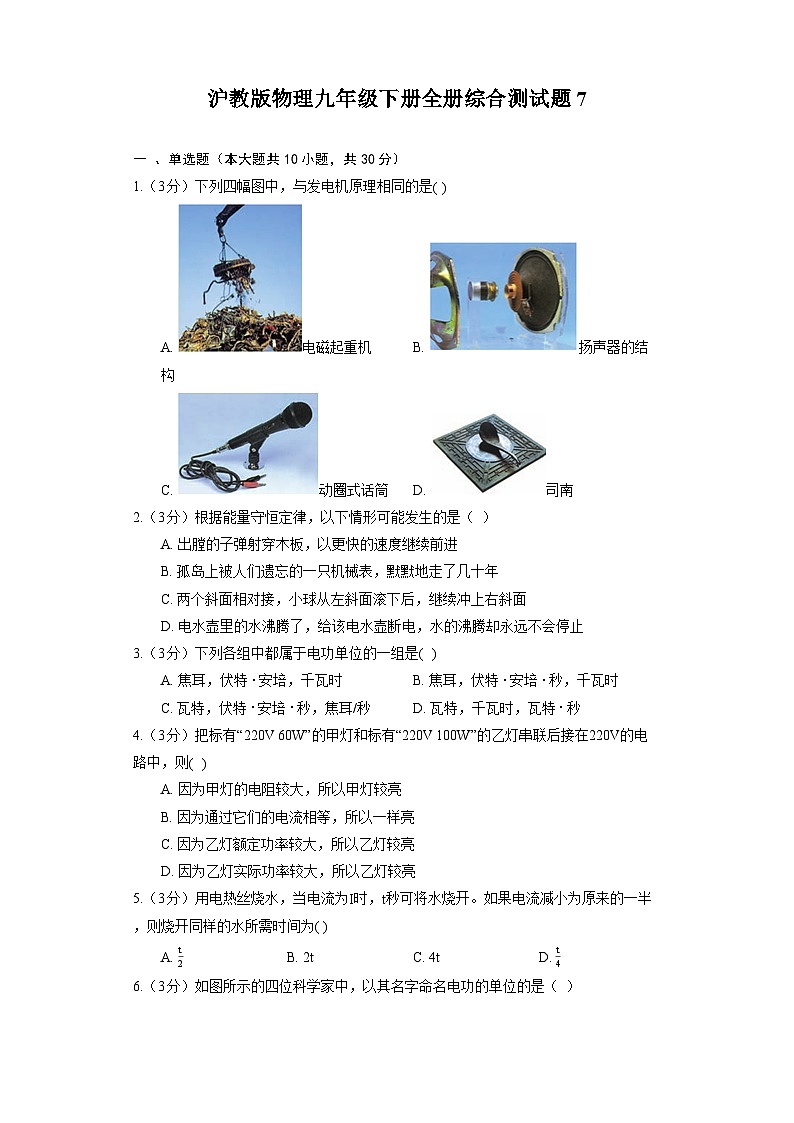

沪教版物理九年级下册全册综合测试题7一 、单选题（本大题共10小题，共30分）1.（3分）下列四幅图中，与发电机原理相同的是( )A. 电磁起重机 B. 扬声器的结构C. 动圈式话筒 D. 司南2.（3分）根据能量守恒定律，以下情形可能发生的是（ ）A. 出膛的子弹射穿木板，以更快的速度继续前进B. 孤岛上被人们遗忘的一只机械表，默默地走了几十年C. 两个斜面相对接，小球从左斜面滚下后，继续冲上右斜面D. 电水壶里的水沸腾了，给该电水壶断电，水的沸腾却永远不会停止3.（3分）下列各组中都属于电功单位的一组是(    )A. 焦耳，伏特⋅安培，千瓦时 B. 焦耳，伏特⋅安培⋅秒，千瓦时C. 瓦特，伏特⋅安培⋅秒，焦耳/秒 D. 瓦特，千瓦时，瓦特⋅秒4.（3分）把标有“220V 60W”的甲灯和标有“220V 100W”的乙灯串联后接在220V的电路中，则(    )A. 因为甲灯的电阻较大，所以甲灯较亮B. 因为通过它们的电流相等，所以一样亮C. 因为乙灯额定功率较大，所以乙灯较亮D. 因为乙灯实际功率较大，所以乙灯较亮5.（3分）用电热丝烧水，当电流为I时，t秒可将水烧开。如果电流减小为原来的一半，则烧开同样的水所需时间为( )A. t2 B. 2t C. 4t D. t46.（3分）如图所示的四位科学家中，以其名字命名电功的单位的是（ ）A.   焦耳 B.   安培C.   牛顿 D.   瓦特7.（3分）甲乙两个小灯泡串联，闭合开关，甲乙两灯两端的电压之比为1：2，工作一段时间后甲乙两灯消耗的电能之比是( )A. 1：2 B. 3：1 C. 2：1 D. 1：38.（3分）根据你所学的物理知识判断，下列说法中正确的是（ ）A. 电流做功的过程就是消耗电能的过程B. 用电器通电时间越长，则该用电器的电功率越小C. 导体的电阻就越小，通过这段导体的电流越大D. 并联电路的各支路电流是不可能相等的9.（3分）无线充电是一种新技术，它的原理是(    )A. B. C. D. 10.（3分）如图所示是一只家用白炽灯上的铭牌．对此铭牌的说法正确的是（ ） A. 此灯发光时的实际功率是25瓦B. 此灯在220V电压下消耗的实际功率是25瓦C. 此灯接入110V电路中，电灯不发光，则灯丝消耗的实际功率为0D. 此灯没接入电路时，灯丝的电阻为0二 、填空题（本大题共5小题，共12分）11.（2分）如图所示，把一条长约10m的导线两端连在灵敏电流计的两个接线柱上，形成闭合电路．有两个同学迅速摇动这条导线，这两个同学沿________（填“东西“或“南北”）方向站立时，电流计指针更容易偏转．应用该原理制成了________机． 12.（2分）从产品说明书得知，一台“6V 3W”的迷你型小风扇，电动机线圈阻值为0.1Ω．则小风扇正常工作1min消耗的电能为________J；电动机线圈1min产生的热量为________J。13.（2分）两个电阻R1和R2，若将它们并联接入电路中，通过电流之比I1：I2=2：3，则两电阻阻值之比R1：R2=______；若将这两个电阻串联接入电路中，则它们消耗的电功率之比P1：P2=______。14.（4分）如图甲为小博探究“小灯泡发光的亮度与其实际功率的关系”实验电路图，所用电源的电压是8V，小灯泡的额定电压是5V，小灯泡两端允许加的最大电压为小灯泡额定电压的1.2倍． （1）滑动变阻器在此实验中的主要作用是____．  （2）如果将某次实验中小灯泡两端的电压定为0.5V，可能会对实产生的影响是____． （3）实验结束，整理好器材之后．发现电流表指针如图乙所示，出现这种现象的原因是____．若实验时测得小灯泡正常发光的电流是0.4A．那么该灯泡正常发光时的电功率应该是____W．15.（2分）有两盏灯泡L1“6V 6W”和L2“6V 3W”，图甲中的A、B分别为通过两灯中的电流随电压变化关系的图象． （1）L1正常发光时通过的电流是____A． （2）如图乙，若将两灯串联接入电路，并使其中一个灯泡正常发光，则电路消耗的总功率为____W．三 、实验题（本大题共1小题，共10分）16.（10分）在“测量小灯泡额定功率”实验中，小吴选用了标有“2.5V”字样的小灯泡、电流表、电压表、开关、 低压电源、标有“20Ω 1A”的滑动变阻器进行。  (1)连接电路时开关应______； (2)如图甲是小吴所连接的电路，其中有一根导线接错了，请你在错误的导线上打一个“×”，然后用笔画线代替一根导线使电路完整。 (3)小吴正确连接电路并进行操作，刚闭合开关，电压表及电流表示数如图乙所示，电源电压为______V； (4)为测小灯泡的额定功率，应将滑动变阻器滑片向______(选填“左”或“右”)移动滑片，当电压表示数为______V时小灯泡正常发光，若此时电流表示数为0.3A，则此小灯泡的额定功率为______W。 (5)小吴通过描点作图画出如图丙所示的图象得知小灯泡的电流与加在小灯泡两端的电压不成正比，其原因可能是：______。 (6)若小灯泡的额定电流I0与实际电流I1的关系为I0=2I1，以下关于额定功率P0与实际功率P1的数值关系，你认为最有可能的是______。 A、P0=2P1 B、P0=3P1 C、P0=4P1 D、P0=5P1四 、作图题（本大题共1小题，共10分）17.（10分）请画出图中螺线管的绕法和外部磁感线。 五 、计算题（本大题共3小题，共30分）18.（10分）小丽家电热淋浴器的额定功率为2000W，水箱最多可容纳50kg水。注满水的淋浴器连续正常加热40min，淋浴器上温度计示数由22℃上升到42℃.[c水=4.2×103J/(kg⋅℃)] 求：(1)此过程水箱中水吸收的热量； (2)40min内电热淋浴器消耗的电能； (3)该电热淋浴器加热时的热效率。19.（10分）在图1的电路中，电源电压为9V且保持不变，小灯泡上标有“6V 6W”的字样，小灯泡的电流随小灯泡两端电压的变化关系如图2所示．求： （1）求小灯泡正常发光5min所消耗的电能？ （2）当电流表示数为0.4A时，电压表的示数为多少V？ （3）当电压表示数为5V时，此时电路消耗的总功率为多少？20.（10分）如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北，B端指向南，请你在图中标出螺线管中的电流方向．答案和解析1.【答案】C;【解析】解：A、电磁起重机是利用电流的磁场来工作的，不符合题意； B、扬声器把电信号转化为声信号，利用通电导体在磁场中受力原理电动机的工作原理是磁场对电的作用，即通电线圈在磁场中受力转动；不符合题意； C、动圈式话筒是利用电磁感应的原理来工作的，和发电机的工作原理相同，符合题意； D、司南是利用磁极间的相互作用工作的，不符合题意。 故选：C。 首先明确发电机的工作原理--电磁感应现象，然后通过对选择项中的装置进行分析，得到其体现的物理理论，然后两者对应即可得到答案。 解决此题的关键是分析出四个选项中的实验或物体所运用到的物理原理，然后和发电机的原理进行对比即可得出答案。2.【答案】C;【解析】解： A、子弹射穿木板的情景，子弹高速运动，说明子弹具有动能，由于摩擦生热会使动能减小，它的速度减慢，故A错误； B、机械表工作靠表内弹簧的弹性势能转化为机械能，几天就会消耗完毕，不会默默地走了几十年，故B错误； C、两个斜面相对接，小球从左斜面滚下后，由于具有动能，会继续冲上右斜面，将动能转化为部分重力势能，故C正确； D、在电水壶的使用过程中，消耗了电能，而水的温度升高，内能增加，断电后，水不再吸收热量，水的沸腾会停止，故D错误． 故选C．3.【答案】B;【解析】解：焦耳是功和能的专用单位， 千瓦时又称度，是电能和电功的常用单位， 根据W=UIt可知，伏特⋅安培⋅秒是电功的单位。 由功率的公式P=UI得，伏特⋅安培是电功率的单位， 由功率的公式P=Wt得，焦耳/秒是电功率的单位。 故选：B。 焦耳是功的专用单位，利用W=UIt和W=Pt可知，伏特⋅安培⋅秒和千瓦时都是功的单位。 牢记物理量的单位，并会用相应的计算公式推导单位是解答此类题的关键。4.【答案】A;【解析】解：甲灯的电阻R1=U12P1=(220V)260W≈807Ω，乙灯的电阻R2=U22P2=(220V)2100W=484Ω， 两灯串联，根据公式P=I2R可知，电阻越大，实际功率越大，所以甲灯的实际功率大于乙灯的实际功率，甲灯亮。 故选：A。 已知灯泡的额定电压和额定功率，根据公式R=U2P可求两灯的电阻，串联时电流相等，根据公式P=I2R可求两灯实际功率的大小。 该题考查电阻的计算和实际功率大小的比较，关键是公式及其变形的灵活运用，要知道串联电路电流的规律，判断灯泡亮度的依据是灯泡的实际功率。5.【答案】C;【解析】解：因为烧开相同一壶水时，电热丝产生的热量相等， 如果电流减小为原来的一半，根据Q=I2Rt可得： I2Rt=I'2Rt'=(12I)2Rt'， 解得：t'=4t。 故选：C。 烧开相同一壶水时，电热丝产生的热量相等，根据Q=I2Rt得出等式即可得出答案。 此题主要考查了焦耳定律公式的应用，知道烧开相同一壶水时电热丝产生的热量相等是关键。6.【答案】A;【解析】解：A、机械功、电功的单位均以焦耳的名字命名，符合题意． B、电流的单位是以安培的名字命名的，不合题意； C、力的单位是以牛顿的名字命名的，不合题意； D、功率的单位是以瓦特的名字命名的，不合题意； 故选A．7.【答案】A;【解析】解：甲、乙两个小灯泡串联，闭合开关，甲、乙两灯两端的电压之比为1：2，串联电路的电流处处相等，由W=UIt可得甲、乙两个小灯泡串联工作一段时间后甲、乙两灯消耗的电能之比： W1W2=U1ItU2It=U1U2=12=1：2，故A正确。 故选：A。 根据W=UIt可求甲、乙两个小灯泡串联工作一段时间后甲、乙两灯消耗的电能之比。 此题主要考查了电能公式在串联电路中的应用，知道串联电路的电流规律是解答该题的关键，基础题目。8.【答案】A;【解析】解：A．电流做功的过程就是电能转化为其他形式的能的过程，也就是消耗电能的过程，故A正确； B．电功率是反映电流做功快慢的物理量，与做功的多少和做功时间无关，故B错误； C．电压一定时，导体的电阻就越小，通过这段导体的电流越大，故C错误； D．并联电路中各支路的电阻相等时，各支路的电流相等，故D错误． 故选A．9.【答案】B;【解析】 无线充电器是指利用电磁感应原理进行充电的设备，原理类似于变压器。在发送和接收端各有一个线圈，发送端线圈连接有线电源产生电磁信号，接收端线圈感应发送端的电磁信号从而产生电流给电池充电；分析各图中实验原理分析解答。 这道题主要考查了电磁现象中几个实验的掌握情况，知道无线充电器的原理是解答该题的关键。  从题意可知，手机内部的受电线圈靠近该磁场时就会产生电流，给智能手机充电，所以它是利用电磁感应原理工作的； A、该图是探究影响电磁铁磁性大小的因素的实验原理图，故A错误； B、图中是闭合电路的一部分导体做切割磁感线运动能够产生感应电流，是电磁感应现象，故B正确； C、图中是奥斯特实验，说明通电直导线周围存在磁场，是电流的磁效应，故C错误； D、图中给金属线圈或金属棒通电，线圈或金属棒会发生运动，说明通电导体在磁场中受到力的作用，故D错误。 故选：B。 10.【答案】B;【解析】解：根据铭牌可知，灯泡的额定电压为220V，额定功率为25W；即此灯在220V电压下消耗的实际功率是25瓦，故A错误、B正确； 灯泡在110V的电路中可以发光，实际功率小于25W，故C错误； 电阻是导体的属性，因此此灯没接入电路时，灯丝也有电阻，故D错误． 故选B．11.【答案】东西;发电;【解析】解：地磁场的磁感线方向是沿南北方向，沿东西方向摇动导线时，导线切割磁感线，导线中会产生感应电流，电流计的指针更容易偏转，发电机就是利用此原理制成的． 12.【答案】180;1.5;【解析】1、一台“6V 3W”的迷你型小风扇，电动机线圈阻值为0.1Ω．首先，要明确小风扇的所消耗的电能W一部分转化为机械能，另一部分转化为内能Q．所以，产生的热量QP额=4P1，所以最有可能的额定功率值P0=5P1。 故答案为：(1)断开；(2)见上图；(3)5.7；(4)右；2.5；7.5；(5)灯丝电阻随温度的变化而发生了变化；(6)D。 (1)连接电路时应断开开关； (2)本实验中，电压表应与灯泡并联，电流表应与灯泡串联，由此修改电路连接； (3)刚闭合开关时，滑片应位置最大值处，由图乙读出电路中电流和灯泡两端电压，由串联电路特点和欧姆定律计算得到电源电压； (4)灯泡电压等于额定电压正常发光，由此根据电路特点分析判断滑片的移动方向，由P=UI计算灯泡的额定功率； (5)灯丝电阻随温度变化而变化，从电阻大小的影响分析； (6)由于灯泡的阻值不是定值，会随温度的升高而变大，所以，根据P=I2R分析功率的变化。 该题考查了电路连接、电压表和电流表的读数、实验操作、灯泡功率的计算、灯泡电阻与温度的关系等知识，考查知识点多，综合性较强，具有一定的代表性。17.【答案】解：小磁针N极向右，因小磁针静止时，N极方向沿磁感线的方向，故螺线管左侧为N极，右侧为S极，由电流表的“+”、“-”接线柱可知，电流应从螺线管的左前方流入，右后方流出，如图所示： ;【解析】 由小磁针的指向可得出电磁铁的极性，由电流表的“+”、“−”接线柱可知电源的正负极，由安培定则和电源的正负极可得螺线管的绕法。 安培定则重点在于弄清电流的流向，即明确手应如何放置，还要明确磁场方向的规定：小磁针静止时N极指向的方向为该点磁场方向，即磁感线的方向。18.【答案】解：（1）水吸收的热量： Q吸=cm（t-t0）=4.2×103J/（kg•℃）×50kg×（42℃-22℃）=4.2×106J； （2）淋浴器连续正常加热时的功率为2000W，40min消耗的电能： W=Pt=2000W×40×60s=4.8×106J； （3）淋浴器加热时的效率： η=Q吸W×100%=4.2×106J4.8×106J×100%=87.5%。 答：（1）在加热过程中，水箱中水吸收的热量为4.2×106J； （2）电热淋浴器加热过程中消耗的电能为4.8×106J； （3）淋浴器加热时的效率为87.5%。;【解析】 (1)知道水的质量和比热容以及水温的变化，利用吸热公式求水箱中水吸收的热量； (2)根据W=Pt求出电热淋浴器加热过程中消耗的电能； (3)水吸收的热量和消耗的电能之比即为淋浴器加热时的效率。 此题主要考查了电功与热量的综合计算，涉及到密度公式和吸热公式、电功公式、效率公式的应用，是一道较为简单的计算题。19.【答案】解：（1）灯泡正常发光时的功率为6W，正常发光5min所消耗的电能： W=PLt=6W×5×60s=1800J； （2）由图象可知，当电流表示数为0.4A时，小灯泡两端的电压为1V， ∵串联电路中总电压等于各分电阻之和， ∴电压表的示数： UR=U-UL′=9V-1V=8V； （4）当电压表示数为5V时，灯泡两端的电压： UL″=U-UR′=9V-5V=4V， 由图象可知，电路中的电流I=0.8A， 此时电路消耗的总功率： P=UI=9V×0.8A=7.2W． 答：（1）小灯泡正常发光5min所消耗的电能为1800J； （2）当电流表示数为0.4A时，电压表的示数为8V； （3）当电压表示数为5V时，此时电路消耗的总功率为7.2W．;【解析】（1）灯泡正常发光时的功率和额定功率相等，根据W=UIt求出小灯泡正常发光5min所消耗的电能； （2）根据图2可查出灯泡电流为0.4A时的电压，然后根据串联电路电压特点求得电压表示数； （3）根据串联电路的电压特点求出当电压表示数为5V时灯泡两端的电压，由图2读出电路中的电流，利用P=UI求出电路消耗的总功率．20.【答案】解：要想使螺线管的N极（A端）指向北，螺线管的S极（B）指向南，即螺线管的A端为N极，B端为S极．利用安培定则可以确定螺线管中电流的方向是右上后下，如下图所示： ;【解析】通电后的螺线管相当于一个条形磁铁，然后利用磁体在地磁场的作用下指向南北方向．因此首先利用安培定则确定螺线管的NS极，然后再确定螺线管中的电流方向．
