一 、单选题（本大题共12小题，共36分）

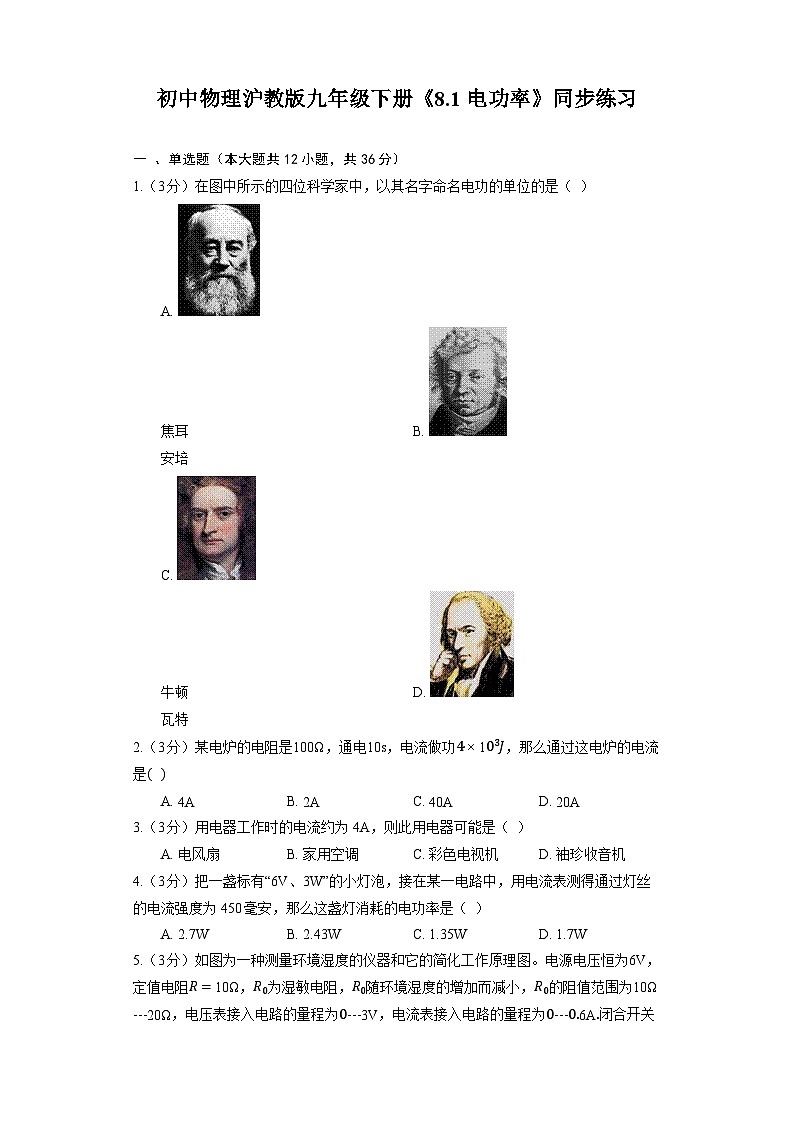

1.（3分）在图中所示的四位科学家中，以其名字命名电功的单位的是（ ）
A.
焦耳B.
安培
C.
牛顿D.
瓦特
2.（3分）某电炉的电阻是100Ω，通电10s，电流做功4×103J，那么通过这电炉的电流是( )
A. 4AB. 2AC. 40AD. 20A
3.（3分）用电器工作时的电流约为4A，则此用电器可能是（ ）
A. 电风扇B. 家用空调C. 彩色电视机D. 袖珍收音机
4.（3分）把一盏标有“6V、3W”的小灯泡，接在某一电路中，用电流表测得通过灯丝的电流强度为450毫安，那么这盏灯消耗的电功率是（ ）
A. 2.7WB. 2.43WC. 1.35WD. 1.7W

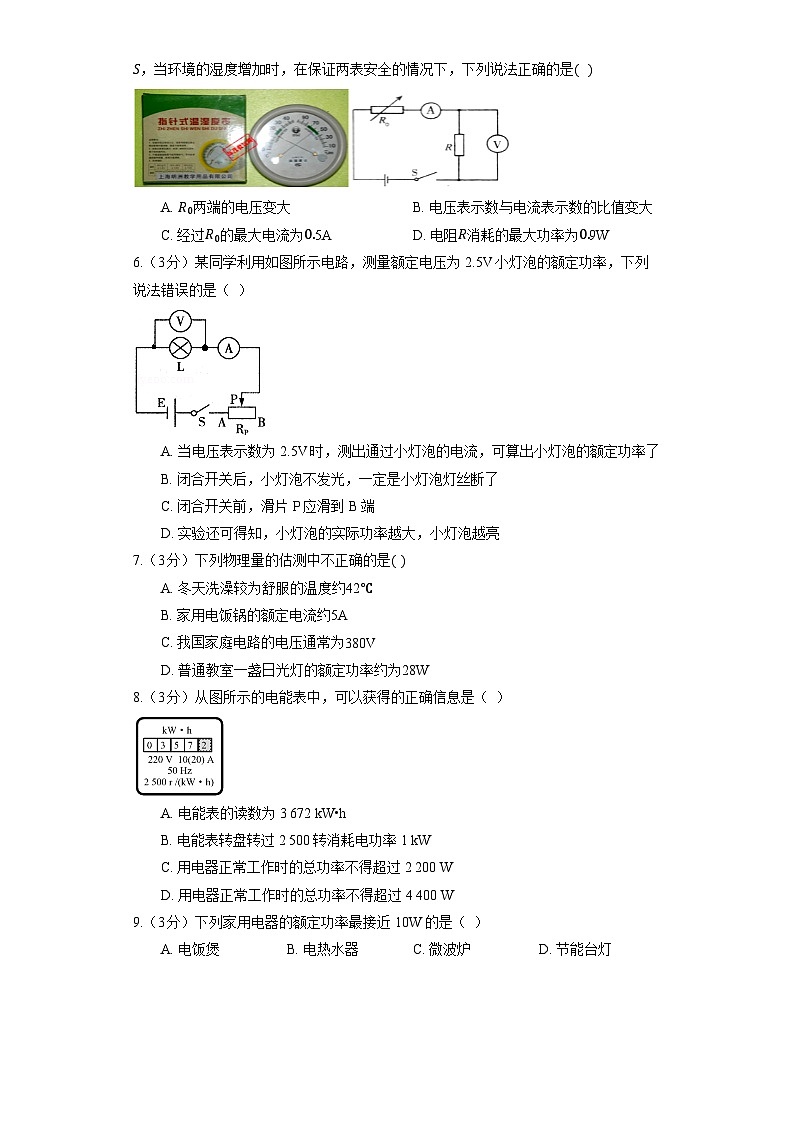

5.（3分）如图为一种测量环境湿度的仪器和它的简化工作原理图。电源电压恒为6V，定值电阻R=10Ω，R0为湿敏电阻，R0随环境湿度的增加而减小，R0的阻值范围为10Ω---20Ω，电压表接入电路的量程为0---3V，电流表接入电路的量程为0---0.6A.闭合开关S，当环境的湿度增加时，在保证两表安全的情况下，下列说法正确的是( )
A. R0两端的电压变大B. 电压表示数与电流表示数的比值变大
C. 经过R0的最大电流为0.5AD. 电阻R消耗的最大功率为0.9W
6.（3分）某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（ ）
A. 当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率了
B. 闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了
C. 闭合开关前，滑片P应滑到B端
D. 实验还可得知，小灯泡的实际功率越大，小灯泡越亮
7.（3分）下列物理量的估测中不正确的是( )
A. 冬天洗澡较为舒服的温度约42℃
B. 家用电饭锅的额定电流约5A
C. 我国家庭电路的电压通常为380V
D. 普通教室一盏日光灯的额定功率约为28W
8.（3分）从图所示的电能表中，可以获得的正确信息是（ ）
A. 电能表的读数为3 672 kW•h
B. 电能表转盘转过2 500转消耗电功率1 kW
C. 用电器正常工作时的总功率不得超过2 200 W
D. 用电器正常工作时的总功率不得超过4 400 W
9.（3分）下列家用电器的额定功率最接近10W的是（ ）
A. 电饭煲B. 电热水器C. 微波炉D. 节能台灯

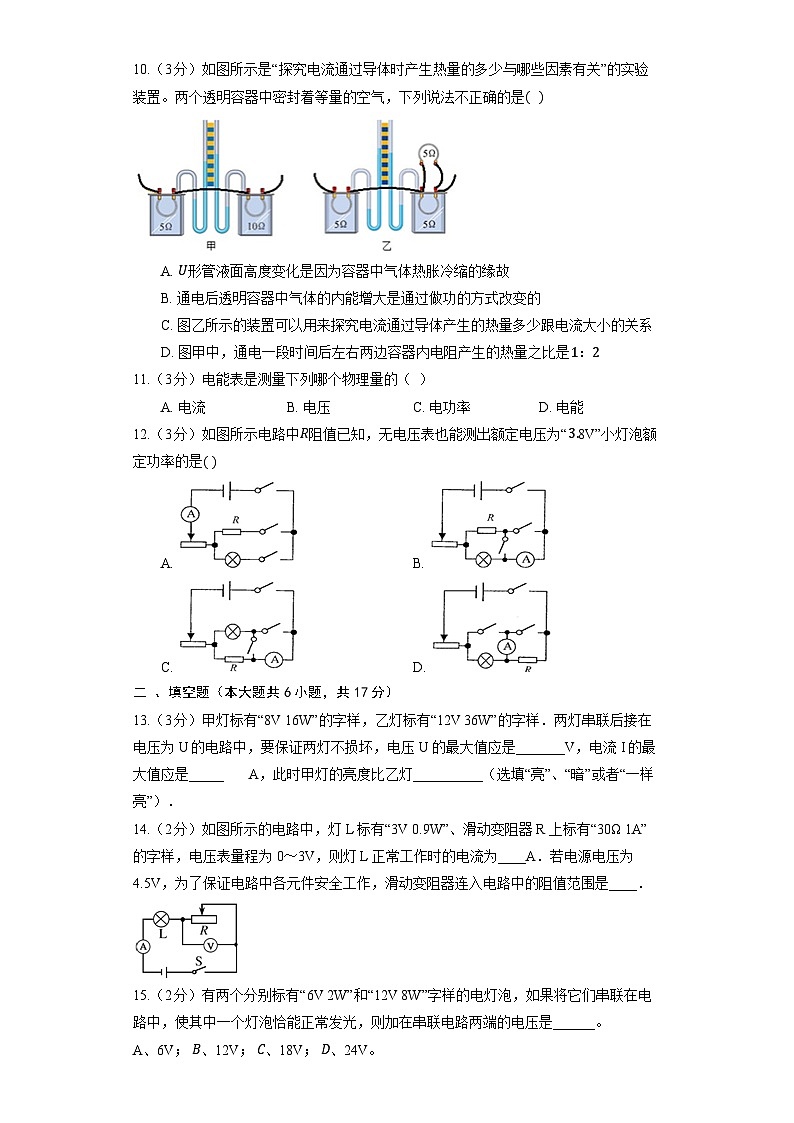

10.（3分）如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法不正确的是( )
A. U形管液面高度变化是因为容器中气体热胀冷缩的缘故
B. 通电后透明容器中气体的内能增大是通过做功的方式改变的
C. 图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系
D. 图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1：2
11.（3分）电能表是测量下列哪个物理量的（ ）
A. 电流B. 电压C. 电功率D. 电能
12.（3分）如图所示电路中R阻值已知，无电压表也能测出额定电压为“3.8V”小灯泡额定功率的是( )
A. B.
C. D.
二 、填空题（本大题共6小题，共17分）
13.（3分）甲灯标有“8V 16W”的字样，乙灯标有“12V 36W”的字样．两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是_______V，电流I的最大值应是_____ A，此时甲灯的亮度比乙灯__________（选填“亮”、“暗”或者“一样亮”）．
14.（2分）如图所示的电路中，灯L标有“3V 0.9W”、滑动变阻器R上标有“30Ω 1A”的字样，电压表量程为0～3V，则灯L正常工作时的电流为____A．若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器连入电路中的阻值范围是____．
15.（2分）有两个分别标有“6V 2W”和“12V 8W”字样的电灯泡，如果将它们串联在电路中，使其中一个灯泡恰能正常发光，则加在串联电路两端的电压是______。
A、6V； B、12V； C、18V； D、24V。
若把它们并联在电路中，使其中一个灯泡恰能正常发光，则干路中的最大电流是______。
16.（2分）____定律的内容是：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电的时间成正比．功率为1000W的电热水壶正常工作7min，不计热量损失，可以使2kg的水从20℃升温至____℃．（C水=4.2×103J/（kg•℃））
17.（5分）如图所示是甲、乙两定值电阻的I-U图像，若把甲、乙电阻串联在同一电路中，则电路中的总电阻是 ______ Ω，甲、乙电阻的电功率之比是 ______ 。
18.（3分）如图所示，定值电阻R0和滑动变阻器R1接入电路，V1、V2为实验室用电压表(接线柱上标有“-”“3”“15”)，闭合开关后，调节滑片P，使两电压表指针所指位置相同，已知电源电压为6V，R0=20Ω.则此时R0两端电压是______V，通过R1的电流是______A，电路在1min内消耗的电能是______J。
三 、实验题（本大题共1小题，共10分）
19.（10分）实验室电源电压为6V，要测量小灯泡的额定功率，小伟选择一个额定电压为2.5V，电阻大约为10Ω左右的小灯泡，小强画出了电路图(图甲)。

(1)小伟看到电路图后提出一个建议：简化实验，去掉滑动变阻器测量小灯泡的额定电功率。你认为小伟的实验方案可行吗？为什么？
(2)若按照小强设计的电路图进行实验，实验室里有最大阻值是10Ω和60Ω的滑动变阻器，你认为应该选择最大阻值为______Ω的滑动变阻器。
(3)将图乙中的滑动变阻器和电压表(选用合适的量程)接入电路。
(4)在实验器材选择无误，电路连接正确的情况下，闭合开关，小灯泡不亮，但电压表和电流表都有示数，按照图乙的电路连接图判断，要让灯泡发光，你的操作是：______。调整电路正常后开始实验，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表的示数突然变得无示数，电压表的示数是6V，你判断故障可能是：______。
(5)为进一步确定小灯泡亮度与电压的关系，做了多次实验，并根据实验数据绘出了小灯泡的U-I图象(如图丙所示)。请根据图象信息计算出小灯泡的额定功率是______W。
四 、计算题（本大题共4小题，共20分）
20.（10分）母亲为了给小林增加营养，买了一台全自动米糊机，如图(​甲)​所示。米糊机的主要结构：中间部分是一个带可动刀头的电动机，用来将原料粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热。如图(​乙)​所示是米糊机正常工作时，做一次米糊的过程中，电热管和电动机交替工作的“P-t​”图象。表格内是主要技术参数。
请问：
20-1.米糊机正常工作时的电热管中的电流是多大？(​计算结果保留两位小数)​
20-2.米糊机正常工作时做一次米糊，消耗的电能是多少？
20-3.米糊机在正常工作状态下做一次米糊，若各类原料和清水总质量为1.5kg​，初温为20℃​，米糊沸腾时温度是100℃​，电热管的加热效率是多少？(​已知原料和清水的混合物的比热容及米糊的比热容均为4.0×103J/(kg⋅℃)​，计算结果保留百分数整数)​。
21.（10分）已知A灯标着“6V3W”，B灯标着“6V6W”，滑动变阻器R规格“50Ω2A”。A灯和B灯中电流随两端电压变化关系的图象如图甲所示。则：
(1)将A、B两灯并联接在6V电源两端，求10min内电路消耗的电能
(2)将A、B两灯串联接在某电源两端，使A灯恰好正常发光，求此时B灯电阻；
(3)将A灯与滑动变阻器R串联接在12V电源两端，如图乙所示。调节滑动变阻器，当滑动变阻器的功率是A灯功率的2倍时，求滑动变阻器的功率。
答案和解析
1.【答案】A;
【解析】解：
A、图片中的科学家是焦耳，它的名字被命名为功和能量的单位，符合题意；
B、图片中的科学家是安培，它的名字被命名为电流的单位，不符合题意；
C、图片中的科学家是牛顿，它的名字被命名为力的单位，不符合题意；
D、图片中的科学家是瓦特，它的名字被命名为功率的单位，符合题意．
故选A．
2.【答案】B;
【解析】解：∵W=Q=I2Rt，
∴电流I=WRt=4×103J100Ω×10s=2A；
故选B．
已知电阻、通电时间、电流做的功，由焦耳定律可以求出电流大小．
该题考查了求通过电炉的电流，应用电功公式即可正确解题．
3.【答案】B;
【解析】解：家用电器的额定电压都是220V，根据P=UI得，工作电流为5A的用电器的电功率是1100W．
A、电视机的电功率约为50W；
B、家用空调的功率约为1100W；
C、彩色电视机的功率约为150W；
D、袖珍收音机的功率约为0.09W；
所以家用空调正常工作时，通过的电流大约为4A．
故选B．
4.【答案】B;
【解析】解：根据P=
可得，小灯泡的电阻：
R=
=
=12Ω，
当通过灯丝的电流I=450mA=0.45A时，这盏灯消耗的电功率：
P′=I2R=（0.45A）2×12Ω=2.43W．
故选B．
5.【答案】D;
【解析】解：由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
A、当环境的湿度增加时，因R0随环境湿度的增加而减小，根据串联电路分压特点，R0两端电压U0会变小，故A错误；
B、由图可知，电压表测R两端电压，电流表测R电流，由R=UI可知，电压表示数与电流表示数的比值等于R的阻值，则电压表示数与电流表示数的比值不变，故B错误；
C、当R0=10Ω时，电路中的总电阻最小，电路中的电流最大，即经过R0的电流最大，串联电路中总电阻等于各分电阻之和，
电路中的最大电流：I大=UR0小+R=6V10Ω+10Ω=0.3A，故C错误；
D、根据P=UI=I2R可知，当R不变时，电流越大，电阻消耗的功率越大；R消耗的最大电功率：PR大=(I大)2R=(0.3A)2×10Ω=0.9W，故D正确。
故选：D。
由电路图可知，R0与R串联，电压表测R两端的电压，电流表测电路中的电流。
(1)当环境的湿度增加时，R0随环境湿度的增加而减少，根据欧姆定律可知电路中电流的变化和R两端的电压变化，根据串联电路的电压特点可知R0两端的电压变化，由欧姆定律结合R的阻值判断电压表示数与电流表示数的比值变化；
(2)当R0=10Ω时，电路中的总电阻最小，电路中的电流最大即经过R0的电流最大，根据电阻的串联和欧姆定律求出最大电流，根据P=I2R求出R消耗的电功率。
该题考查了串联电路的特点和欧姆定律、电功率公式的应用以及电路的动态分析，要注意电路中最大电流和最小电流的判断。
6.【答案】B;
【解析】解：A、当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率，故A正确；
B、闭合开关后，小灯泡不发光的原因有很多，如小灯泡短路，灯座接触不良等，故不一定是小灯泡灯丝断了，故B错误；
C、闭合开关前，滑动变阻器应滑到B端，即其电阻最大位置．故C正确；
D、小灯泡的亮度就是看小灯泡的实际功率，实际功率越大，小灯泡越亮，故D正确．
故选B．
7.【答案】C;
【解析】解：
A、人体的温度为37℃左右，冬天洗澡较为舒服的温度略高于人体温度，约42℃左右；故A正确，不符合题意；
B、家用电饭锅的额定功率为1000W左右，电流约为I=PU=1000W220V≈4.5A，接近5A，故B正确，不符合题意；
C、我国家庭电路的电压通常为220V；故C错误，符合题意；
D、教室一盏日光灯的额定功率在20W～40W之间；故D正确，不符合题意。
故选C.
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．
此题主要考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可．
8.【答案】C;
【解析】解：
A、当前电能表的读数为357.2kW•h．故A错误；
B、2500r/kW•h，表示每消耗1kW•h的电能，电能表的转盘转2500转．故B错误；
CD、用电器正常工作时总功率不能超过P=UI=220V×10A=2200W．故C正确、D错误．
故选C．
9.【答案】D;
【解析】解：A、电饭煲的额定功率约为1000W，不符合题意；
B、电热水器的额定功率大约为2000W，不符合题意；
C、微波炉的额定功率约为2000W，不符合题意；
D、节能灯的电功率约为10W，符合题意．
故选D．
10.【答案】B;
【解析】解：
A、电流通过导体产生热量的多少不能直接观察，但容器中空气的温度变化导致容器中空气体积的变化，即可以通过液面高度差的变化来反映，这种研究方法叫转换法，故A正确；
B、电流通过电阻丝时，电流会做功，电能转化为内能，使得电阻丝的内能变大，空气会吸收电阻丝的热量，是通过热传递的方式改变内能的，故B错误；
C、在乙装置中，一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右边两个电阻的总电流和通过左边电阻的电流相等，即I右=I左；两个5Ω的电阻并联，根据并联电路的电流特点知I左=I1+I2，两电阻的阻值相等，则支路中电流相等，即I1=I2，所以右边容器中通过电阻的电流是左边容器中通过电阻的电流的一半，即这是研究电流产生的热量与电流的关系，故C正确；
D、甲实验，两个电阻丝是串联的，电流和通电时间相同，由焦耳定律Q=I2Rt可知，右侧电阻产生热量是左侧电阻产生热量的2倍，即左右两边容器内电阻产生的热量之比是1：2，故D正确。
故选：B。
(1)电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法；
(2)改变内能的方法有两个：做功和热传递；
(3)探究电流产生的热量跟电流大小和电阻大小关系时运用了控制变量法；
(4)由Q=I2Rt分析判断甲图中两电阻产生的热量之比。
此题主要考查的是学生对“电流通过导体产生的热量与电阻、电流的关系”实验的理解以及焦耳定律公式的应用，注意控制变量法和转换法的运用是解决该题的关键。
11.【答案】D;
【解析】解：因为电能表是测量用户在一定时间内消耗的电能的多少，因此电能表是用来测量电能的仪表．
故选D．
12.【答案】C;
【解析】解：
根据已知电阻和灯泡的额定电压计算出灯泡正常发光时通过R的电流，根据P=UI便可计算出灯泡的额定电功率；
ABD、无论三个开关如何组合，都无法确定灯泡是否正常发光，故ABD不能测量灯泡的额度功率，故ABD不符合题意；
C、当干路开关和灯泡支路开关闭合时，灯泡和R并联，电流表测量通过R的电流，移动滑片使得电流表的示数IR=U额R；
当干路开关和电阻支路开关闭合时，灯和R并联，电流表测量干路电流I，则通过灯的电流IL=I-IR，则RL=U额I-IR。
根据P=I2R即可求出灯泡的额定功率，故C可以测量灯泡正常发光时的电阻，故C符合题意。
故选：C。
已知小灯泡的额定电压，则需要测出灯泡正常发光时通过的电流，分析各电路图，看所给电路能不能测出灯泡正常发光时的电流，然后判断是否能测出灯泡的额定功率。
本题判断能不能测出灯泡正常发光时的电流是解答该题的关键；分析开关闭合与断开时电路的连接情况，综合性较强，难度较大，关键是能够判断出灯泡是否发光，且能测出此时的电流。
13.【答案】16;2;一样亮;
【解析】由P=UI得甲、乙灯泡正常发光时的电流分别为：
，，
由得甲、乙灯泡的电阻分别为：
，；
将甲、乙灯泡串联到电源上后，由于串联电路各处的电流相等，通过的最大电流等于两个灯泡额定电流中最小的，因此与甲额定电流相等，即I=2A；则根据串联电路的电阻特点和欧姆定律得：串联电路两端的最大电压值U=I（R甲+R乙）=2A×（4Ω+4Ω）=16V．根据P=I2R可知，甲、乙灯泡实际功率相等，所以两灯泡一样亮．
14.【答案】0.3;5～20Ω;
【解析】解：（1）灯泡L正常工作时的电流为：
I=
=
=0.3A；
（2）灯泡的电阻为RL=
=
=10Ω，
滑动变阻器两端的最小电压为U滑=U总-UL=4.5V-3V=1.5V，
滑动变阻器连入电路中的最小阻值R=
=
=5Ω；
当电压表的示数最大U滑′=3V时，滑动变阻器接入电路的电阻最大，
此时灯泡两端的电压为U′=U总-U滑′=4.5V-3V=1.5V，
此时电路的电流为I′=
=
=0.15A，
滑动变阻器接入电路的电阻值为R′=
=
=20Ω．
故答案为：0.3；5～20Ω．
15.【答案】B; 0.67A;
【解析】解：I1=PU=2W6V=13A，R1=UI=6V13A=18Ω；
I2=PU=8W12V=23A，R2=U2I2=12V23A=18Ω；
因为两个灯泡串联，所以电路中的电流为13A，则加在串联电路两端的电压为：U=IR=13A×36Ω=12V；
因为两个灯泡并联，所以电路两端的电压为6V，则干路中的电流为：I=UR=6V9Ω=0.67A。
故选B，0.67A。
根据串联电路电流的特点，即串联电路处处电流相等，为了确保每个用电器都不烧坏，选择较小的额定电流；
根据并联电路电压的特点，即并联电路两端的电压相等，为确保两个用电器都完好，选择较小的额定电压。
知道串联电路电流的特点和并联电路电压的特点，会熟练应用欧姆定律进行计算。
16.【答案】焦耳;70;
【解析】解：（1）电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电的时间成正比，这是焦耳定律的内容；
（2）电热水壶放出的热量Q放=W=Pt=1000W×7×60s=4.2×105J，
不计热损失，水吸收的热量Q吸=Q放=4.2×105J，
∵Q=cm（t-t0）
∴水的末温t=
+t0=
+20℃=70℃．
故答案为：焦耳；70．
17.【答案】15 1：2;
【解析】解：从图中可知，当电压为3V时，甲的电流为0.6A，乙的电流为0.3A，
根据欧姆定律可知，甲的电阻：R甲=UI甲=3V0.6A=5Ω，
乙的电阻：R乙=UI乙=3V0.3A=10Ω，
若把甲、乙电阻串联在同一电路中，则电路中的总电阻：R总=R甲+R乙=5Ω+10Ω=15Ω，
串联电路电流处处相等，根据P=UI=I2R可知，甲、乙电阻的电功率之比等于电阻之比，为：5Ω：10Ω=1：2。
故答案为：15；1：2。
甲、乙为两定值电阻，从图中分别找出甲乙对应的一对电流电压值，根据欧姆定律的变形式可计算二者电阻，
根据串联电路的电阻特点计算把甲、乙电阻串联在同一电路中，则电路中的总电阻，
串联电路电流处处相等，根据P=UI=I2R分析甲、乙电阻的电功率之比。
此题主要考查欧姆定律的应用，电阻的串联特点和电功率的计算问题，有一定综合性。
18.【答案】1.2;0.06;21.6;
【解析】解：由电路图可知，R0与R1串联，电压表V1测电源两端的电压，电压表V2测R0两端的电压，
因串联电路中总电压等于各分电压之和，且两电压表指针所指位置相同，
所以，电压表V1的量程为0～15V，电压表V2的量程为0～3V，
因指针位置相同时大量程示数是小量程示数5倍，且电源的电压U=6V，
所以，此时R0两端电压：
U0=15U=15×6V=1.2V，
因串联电路中各处的电流相等，
所以，通过R1的电流：
I1=I=I0=U0R0=1.2V20Ω=0.06A，
电路在1min内消耗的电能：
W=UIt=6V×0.06A×60s=21.6J。
故答案为：1.2；0.06；21.6。
由电路图可知，R0与R1串联，电压表V1测电源两端的电压，电压表V2测R0两端的电压，根据串联电路的电压特点结合两电压表指针所指位置相同判断两电压表的量程，根据指针位置相同时大量程示数是小量程示数5倍结合电源的电压确定此时R0两端电压，根据串联电路的电流特点和欧姆定律求出电路中的电流即为通过R1的电流，利用W=UIt求出电路在1min内消耗的电能。
该题考查了串联电路的特点和欧姆定律、电功公式的应用，关键是知道实验室用的电压表指针位置相同时大量程示数是小量程示数的5倍。
19.【答案】60 将滑动变阻器的滑片向左移动 小灯泡断路 0.5 ;
【解析】解：(1)电源电压为6V，而灯泡的额定电压为2.5V，去掉滑动变阻器无法使灯泡两端的电压达到灯泡的额定电压，所以小伟的实验方案不可行；
(2)额定电压下灯泡的实际功率和额定功率相等，
因串联电路中各处的电流相等，
所以，电路中的电流：
I=ULRL=2.5V10Ω=0.25A，
因串联电路中总电压等于各分电压之和，
所以，滑动变阻器两端的电压：
U滑=U-UL=6V-2.5V=3.5V，
滑动变阻器接入电路中的电阻：
R滑=U滑I=Ω>10Ω，
故选最大阻值是60Ω的滑动变阻器；
(3)灯泡的额定电压为2.5V，则电压表的量程为0～3V且与灯泡并联，滑动变阻器的任意上方接线柱与灯泡相连，如下图所示：

(4)电压表和电流表都有示数说明电路通路且灯泡没有短路，灯泡不亮的原因是实际功率太小，下一步的操作是：将滑动变阻器的滑片向左移动；
灯泡突然熄灭，电流表的示数突然变得无示数，电压表的示数是6V，说明电压表并联部分断路，故障可能是小灯泡断路；
(5)由图象可知，灯泡两端的电压UL=2.5V时，通过的电流IL=0.2A，
则灯泡的额定功率PL=ULIL=2.5V×0.2A=0.5W。
故答案为：
(1)不可行；无法实现小灯泡两端的电压等于额定电压；
(2)60；
(3)如上图所示；
(4)将滑动变阻器的滑片向左移动；小灯泡断路；
(5)0.5。
(1)电源的电压为6V，而灯泡的额定电压为2.5V，从是否能使灯泡两端的电压达到额定电压进行解答；
(2)额定电压下灯泡的实际功率和额定功率相等，根据串联电路的电流特点和欧姆定律求出电路中电流的大约值，再根据串联电路的电压特点求出滑动变阻器两端的电压，根据串联电路的电流特点和欧姆定律得出等式求出变阻器接入电路中电阻阻值的可能值，然后确定滑动变阻器的规格；
(3)根据灯泡的额定电压确定电压表的量程且与灯泡并联，滑动变阻器按一上一下的原则串联在电路中；
(4)电压表和电流表都有示数说明电路通路且灯泡没有短路，灯泡不亮的原因是实际功率太小据此进行解答；电压表的示数是6V说明电压表与电源之间是通路，电流表无示数、灯泡不亮说明电路断路，即电压表并联部分断路；
(5)根据图象读出额定电压下通过灯泡的电流，根据P=UI求出灯泡的额定功率。
该题考查了测量小灯泡额定功率的实验，涉及到实验的评估、串联电路的特点和欧姆定律的应用、电路操作的判断和电路故障的判断、额定功率的计算等，涉及到的知识点较多，综合性强，解题时要注意一节蓄电池的电压为2V和电压表量程的选择。
20.【答案】米糊机正常工作时的电热管中的电流是4.55A；;米糊机正常工作时做一次米棚，消耗的电能是5.556×105​J；;电热管的加热效率是89%。;
【解析】(1)​米糊机正常加热时的功率和额定功率相等，根据P=UI​求出电流；
(2)​由乙图可知，加热时间和电动机工作的时间，根据W=Pt​求出各自消耗的电能，两者之和即为米糊机正常工作做一次米糊总共消耗的电能。
(3)​根据Q=cm△t​算出产生的热量，根据η=Q吸W加热​算出加热效率。
(1)由P=UI可得，米糊机正常加热时的电流：
I1​=P1U=4.55A；
(2)由乙图可知：加热时间t1​=9min=540s，电动机工作时间t2​=2min=120s，
加热消耗的电能：
W1​=P1​t1​=1000W×540s=5.4×105​J，
电动机工作消耗的电能：
W2​=P2​t2​=130W×120s=1.56×104​J，
米糊机正常工作做一次米糊总共消耗的电能：
W=W1​+W2​=5.4×105​J+1.56×104​J=5.556×105​J。
(3)米糊吸收的热量为：Q吸​=cm(t-t0​)=4.0×103​J/(kg•℃)×1.5kg×(100℃-20℃)=4.8×105​J；
η=Q吸W1×100%=89%。
该题考查了电功率公式和欧姆定律，电功、加热效率公式的灵活应用，关键是从乙图中读出加热时间和电动机工作的时间。
21.【答案】解：（1）将A、B并联接在6V电源两端时，
因并联电路中各支路两端的电压相等，且额定电压下灯泡的实际功率和额定功率相等，
所以，电路的总功率：
P=PA+PB=3W+6W=9W，
由P=Wt可得，10min内电路消耗的电能：
W=Pt=9W×10×60s=5400J；
（2）将A、B串联接在某电源两端，
因串联电路中各处的电流相等，且使A灯恰好正常发光，
所以，由图象可知，电路中的电流IA=IB=0.5A，此时B灯泡两端的电压UB=2V，
由I=UR可得，此时B灯电阻：
RB=UBIB=2V0.5A=4Ω；
（3）将A灯与滑动变阻器R串联接在12V电源两端，
因串联电路中各处的电流相等，且滑动变阻器的功率是A灯功率的2倍，
所以，由P=UI可知，U滑=2UA′，
因串联电路中总电压等于各分电压之和，
所以，电源的电压：
U=U滑+UA′=2UA′+UA′=3UA′=12V，
解得：UA′=4V，
则U滑=2UA′=2×4V=8V，
由图象可知，UA′=4V时，电路中的电流I=0.4A，
则滑动变阻器的功率：
P滑=U滑I=8V×0.4A=3.2W。
答：（1）将A、B并联接在6V电源两端，1min内电路消耗的电能为5400J；
（2）将A、B串联接在某电源两端，使A灯恰好正常发光，此时B灯电阻为4Ω；
（3）滑动变阻器的功率为3.2W。;
【解析】
(1)将A、B并联接在6V电源两端时，两灯泡两端的电压和额定电压相等，两灯泡都正常发光，先求出总功率，利用W=Pt求出1min内电路消耗的电能；
(2)将A、B串联接在某电源两端，使A灯恰好正常发光，根据图象读出通过A灯的电流即为电路中的电流，再根据图象读出B灯两端的电压，根据欧姆定律求出此时B灯电阻；
(3)将A与一个滑动变阻器串联接在6V电源两端时，通过它们的电流相等，根据P=UI可知R与A灯的电阻关系，根据串联电路的电压特点表示出电源的电压即可求出A灯和滑动变阻器两端的电压，根据图象读出电路中的电流，利用P=UI求出滑动变阻器的功率。
该题考查了串联、并联电路的特点、欧姆定律和电功率的计算，解答该题的关键是根据串联和并联电路特点从图象中获取有用的信息。
额定容积
1.5L​
加热功率
1000W​
额定电压
220V​
电机功率
130W​
额定频率
50Hz​
机器净重
1.9kg​
整机尺寸
232×174×298cm​
U2
R
U2
P
(6V)2
3W
P
U
0.9W
3V
UL
I
3V
0.3A
U滑
I
1.5V
0.3A
U′
RL
1.5V
10Ω
U滑′
I′
3V
0.15A
Q吸
cm
4.2×105J
4.2×103J/(kg•℃)×2kg
