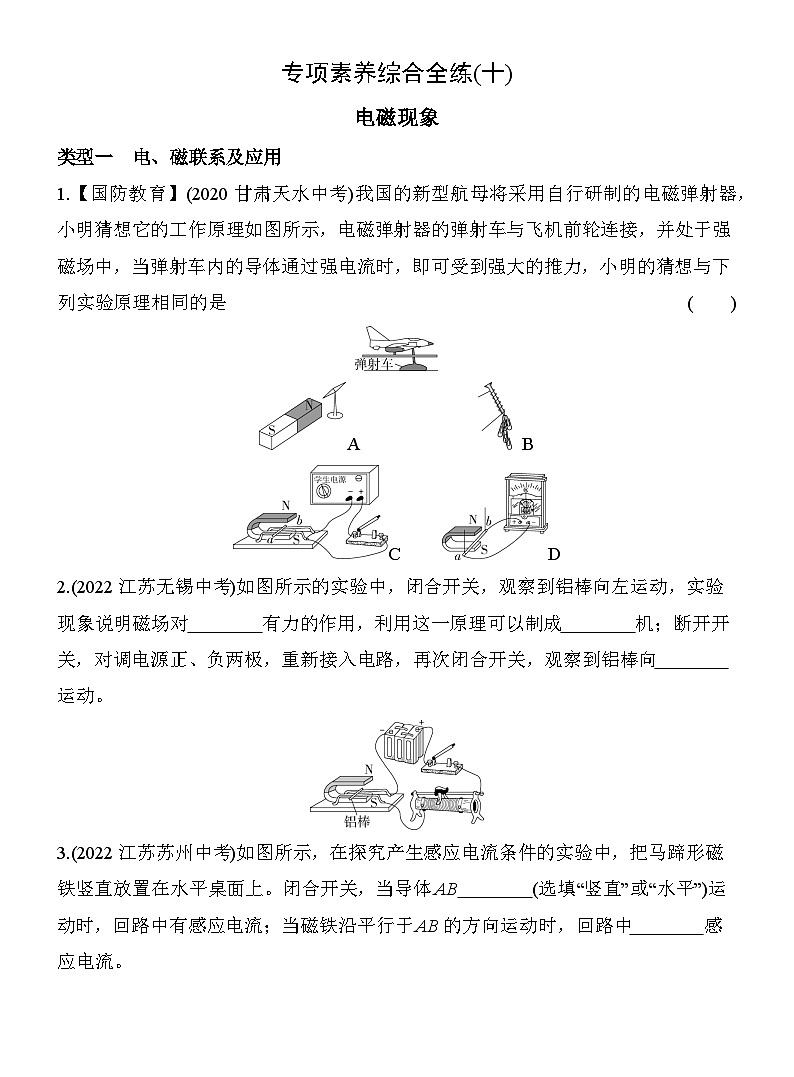

专项素养综合全练(十)电磁现象类型一　电、磁联系及应用1.【国防教育】(2020甘肃天水中考)我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是 (　　)A　　　　　　BC　　 D2.(2022江苏无锡中考)如图所示的实验中，闭合开关，观察到铝棒向左运动，实验现象说明磁场对　　　　有力的作用，利用这一原理可以制成　　　　机；断开开关，对调电源正、负两极，重新接入电路，再次闭合开关，观察到铝棒向　　　　运动。 3.(2022江苏苏州中考)如图所示，在探究产生感应电流条件的实验中，把马蹄形磁铁竖直放置在水平桌面上。闭合开关，当导体AB　　　　(选填“竖直”或“水平”)运动时，回路中有感应电流；当磁铁沿平行于AB的方向运动时，回路中　　　　感应电流。 4.【新素材·现代科技】(2021江苏南京中考)人工心脏泵可短时间代替心脏工作，如图是该装置的示意图。磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁)，活塞筒通过阀门与血管相通。阀门S1只能向外开启，S2只能向内开启。线圈中的电流从A流向B时，电磁铁左端是　　　极，血液会　　　　(选填“流入”或“流出”)活塞筒。该装置工作时，线圈AB中的电流方向　　　　(选填“需要”或“不需要”)改变。 类型二　电磁作图5.(2022广东中考)如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。6.(2022江苏泰州中考)如图，请根据磁感线的方向，标出静止小磁针的N极和电源的正极。答案全解全析1.C　由题意可知，电磁弹射器的工作原理是通电导体在磁场中受力而运动。A项图中的实验说明条形磁铁对小磁针有力的作用，是磁体的基本性质，故不符合题意；由B项图知，是探究电磁铁磁性强弱的影响因素，利用的是电流的磁效应，故不符合题意；C项图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，故符合题意；D项图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，产生感应电流，这是电磁感应现象，故不符合题意。2.答案　通电导体　电动　右解析　铝棒在磁场中，闭合开关，铝棒通电，铝棒由静止向左运动，说明磁场对通电导体有力的作用。电动机就是利用了通电导体在磁场中受力运动这一原理制成的。对调电源正、负两极，改变了导体中电流的方向，再次闭合开关，铝棒将向与之前相反的方向运动，故铝棒向右运动。3.答案　竖直　无解析　产生感应电流的条件是导体在磁场中做切割磁感线运动，马蹄形磁铁按图示方向放置时，导体在竖直运动时才能够产生感应电流，磁铁沿平行于AB方向运动时不会产生感应电流。4.答案　S　流入　需要解析　通过线圈的电流从A流向B时，由安培定则可知，电磁铁的右端为N极，左端为S极，因异名磁极相互吸引，故活塞左移，活塞筒的气压减小，而血管内气压较大，使得阀门S1关闭，S2打开，则血液经过S2流入活塞筒；由题知，阀门S1只能向外开启，此时活塞筒的气压应增大，则活塞应右移，所以电磁铁应受到左侧磁体的排斥力(即需要改变电磁铁的磁极)，故该装置工作时，线圈AB中的电流方向需要改变。5.答案　如图所示解析　电流从正极出发，回到负极，根据安培定则可知，右手握住螺线管，四指指向电流方向，大拇指所指方向是通电螺线管的N极，即通电螺线管的右端为N极，磁感线由N极出发，回到S极。6.答案　如图所示解析　磁场外部磁感线方向从N极到S极，因此螺线管的左端是N极，由同名磁极相排斥，异名磁极相吸引得，小磁针的左端是N极；由右手螺旋定则可知，拇指表示螺线管N极方向，四指表示电流方向，电流从螺线管的右端流入，左端流出，电路中电流从电源正极流向电源负极，则电源的右端是电源正极，左端是电源负极。
