教科版（2024）九年级下册1 家用电器优秀同步达标检测题

这是一份教科版（2024）九年级下册1 家用电器优秀同步达标检测题，共12页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，综合题等内容，欢迎下载使用。

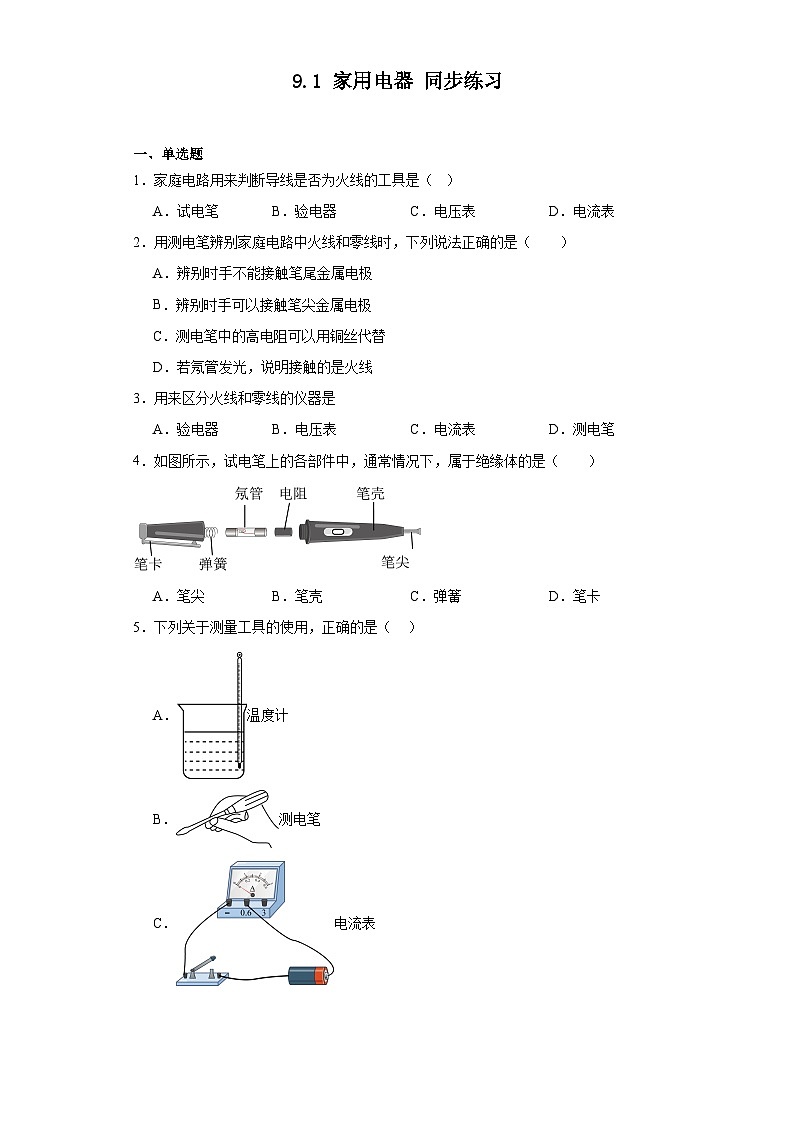

一、单选题
1．家庭电路用来判断导线是否为火线的工具是（ ）
A．试电笔B．验电器C．电压表D．电流表
2．用测电笔辨别家庭电路中火线和零线时，下列说法正确的是（ ）
A．辨别时手不能接触笔尾金属电极
B．辨别时手可以接触笔尖金属电极
C．测电笔中的高电阻可以用铜丝代替
D．若氖管发光，说明接触的是火线
3．用来区分火线和零线的仪器是
A．验电器 B．电压表C．电流表 D．测电笔
4．如图所示，试电笔上的各部件中，通常情况下，属于绝缘体的是（ ）
A．笔尖B．笔壳C．弹簧D．笔卡
5．下列关于测量工具的使用，正确的是（ ）
A．温度计
B．测电笔
C．电流表
D．电压表

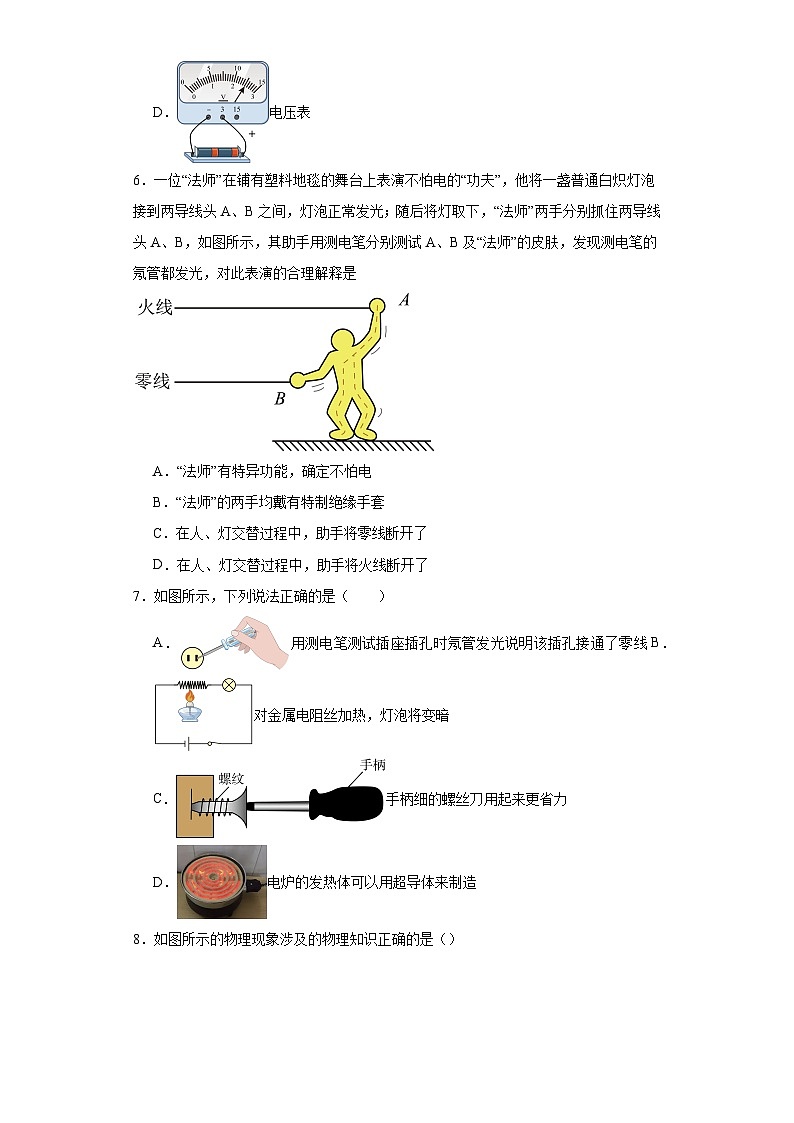

6．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤，发现测电笔的氖管都发光，对此表演的合理解释是

A．“法师”有特异功能，确定不怕电
B．“法师”的两手均戴有特制绝缘手套
C．在人、灯交替过程中，助手将零线断开了
D．在人、灯交替过程中，助手将火线断开了
7．如图所示，下列说法正确的是（ ）
A．用测电笔测试插座插孔时氖管发光说明该插孔接通了零线B．对金属电阻丝加热，灯泡将变暗
C．手柄细的螺丝刀用起来更省力D．电炉的发热体可以用超导体来制造

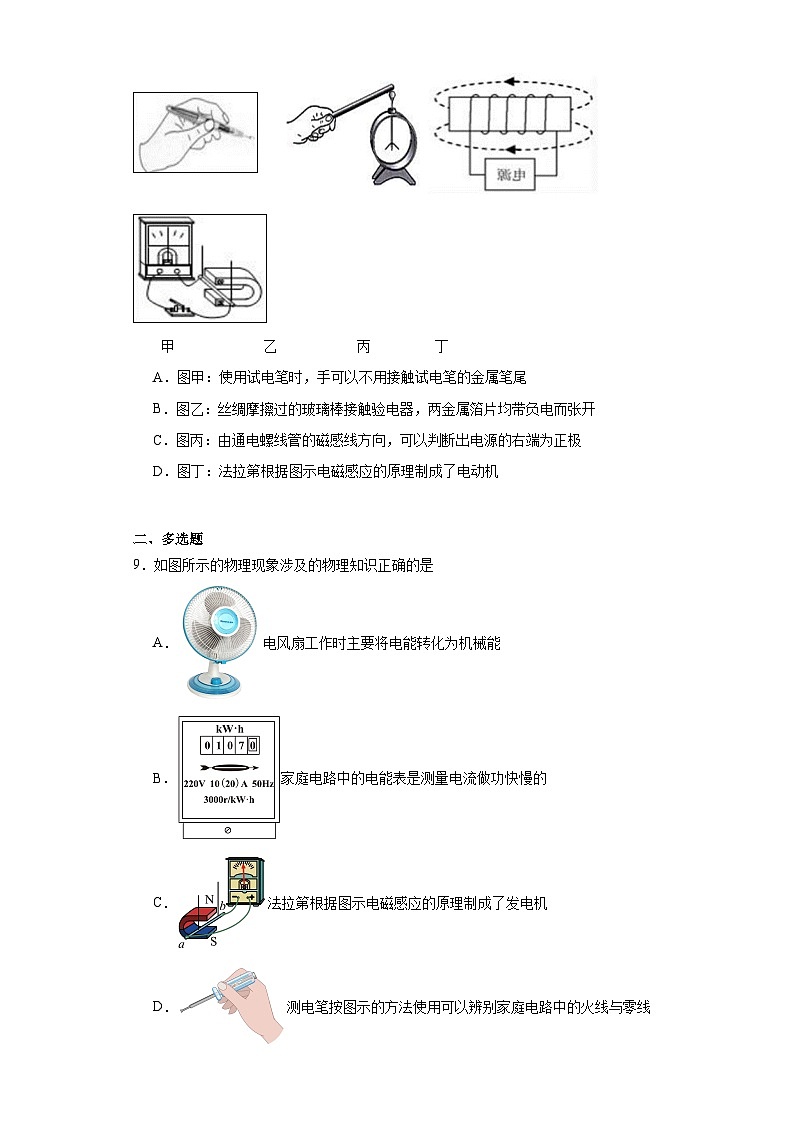

8．如图所示的物理现象涉及的物理知识正确的是（）

甲 乙 丙 丁
A．图甲：使用试电笔时，手可以不用接触试电笔的金属笔尾
B．图乙：丝绸摩擦过的玻璃棒接触验电器，两金属箔片均带负电而张开
C．图丙：由通电螺线管的磁感线方向，可以判断出电源的右端为正极
D．图丁：法拉第根据图示电磁感应的原理制成了电动机
二、多选题
9．如图所示的物理现象涉及的物理知识正确的是
A．电风扇工作时主要将电能转化为机械能
B．家庭电路中的电能表是测量电流做功快慢的
C．法拉第根据图示电磁感应的原理制成了发电机D．测电笔按图示的方法使用可以辨别家庭电路中的火线与零线
10．如图所示的物理现象涉及的物理知识正确的是（ ）
A．如图所示的电风扇工作时主要将电能转化为机械能
B．如图所示的电能表是测量电流做功多少的仪表
C．法拉第根据如图所示的电磁感应原理制成了电动机
D．测电笔按如图所示的方法使用可以辨别火线与零线
三、填空题
11．为了安全用电，家庭电路中的空气开关应装在火线上。空气开关“跳闸”后，受它控制的电路处于 （选填“短路”“断路”或“通路”）状态；验电笔 （选填“能”或“不能”）区分零线与接地线。
12．(1)图中电能表的示数为 kW·h。
(2)下图所示试电笔的使用方法正确的是 （选填“甲”或“乙”）。
13．大量事实表明不高于 V的电压才是安全电压；如图所示中正确使用试电笔的是 图。
14．如图所示是某同学家中烧水时的电水壶的接线示意图．电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为 V；若用试电笔去接触“L”和“N”两根导线，其中，能使试电笔内的氖管发光的是标有 (填“L”或“N”)的导线．
15．一个完整的电路由 提供电能的、 控制电路通断的、 消耗电能的装置，以及提供电流路径的 组成．
16．如图所示，人们用测电笔辨别 和零线的两种使用方法中，正确的是 。
四、作图题
17．运用知识解决问题
画出下图所示的并联电路的电器图．
五、实验题
18．如图所示，测电笔的笔尖金属体接触火线时氖管会发光，正确使用测电笔的方法是图 ；家庭电路中电流过大的原因可能是电路发生短路或过载；所以保险丝应该使用电阻率较 （选填“大”或“小”）、熔点比较低的材料制作。
19．（1）如图所示为钓鱼竿钓鱼的示意图．O为支点， F1表示作用在鱼竿上的动力，请在图中作出F1的力臂l1和阻力F2的示意图．
（2）如图所示，利用滑轮组匀速提升重物，要求使用时最省力．请完成该滑轮组的绕法．
（3）用笔画线代替导线完成图中电路的实物连接．要求：两灯并联，开关控制整个电路，电流表测量通过L1、L2的总电流，导线不能交叉．2
六、综合题
20．如图所示是检测家庭电路火线、零线的测电笔，其正确的使用方法是图 。请在图丙中将开关和灯泡的符号正确填入电路中的虚线框内 。
参考答案：
1．A
【详解】A．试电笔的用途是辨别家庭电路中的火线和零线的，故A符合题意；
B．验电器是检验物体是否带电的仪器，故B不符合题意；
C．电压表是测量电压的，故C不符合题意；
D．电流表是测量电流的，故D不符合题意。
故选A。
2．D
【详解】AB．用测电笔辨别时，手不能接触笔尖金属体（否则可能会触电），但必须接触笔尾金属体，使电源和大地之间形成通路，这样才能正确辨别火线和零线，故AB错误；
C．在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铜丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高电阻，故C错误；
D．用测电笔辨别火线和零线时，若氖管发光，说明接触的是火线，故D正确。
故选D。
3．D
【详解】A. 验电器是检验物体是否带电的仪器，不符合题意．
B. 电压表是测量电压的，不符合题意．
C. 电流表是测量电流的，不符合题意．
D. 测电笔的用途是辨别家庭电路中的火线和零线的．符合题意．
故选D.
4．B
【详解】ACD．验电笔使用时，电流通过笔尖、氖管、弹簧、笔卡、人体进入大地，则笔尖、弹簧、笔卡都是导体，故ACD不符合题意；
B．笔壳不容易导电，是绝缘体，故B符合题意。
故选B。
5．D
【详解】A．测量液体温度时，温度计的玻璃泡不能接触容器底或壁，故A错误；
B．测电笔使用时，笔尖接触火线，手与笔尾金属体接触，氖泡才能发光，故B错误；
C．电流表电阻很小，不能直接串联在电源两极测电流，容易导致电源短路及电流表损坏，故C错误；
D．两节干电池组成的电源电压为3V，电压表选择0~3V量程，电压表正接线柱连接电源正极，负接线柱连接电源负极。故D正确。
故选D。
6．C
【分析】（1）使用测电笔时，手要接触笔尾金属体，笔尖金属体接触电线，氖管发光的是火线；
（2）只有当人体通过的电流达到一定值时，才会发生触电事故。
【详解】用测电笔接触“法师”，氖管发光说明此时“法师”身体带电，而他没有触电，是因为把零线断开后，加之舞台上铺有塑料地毯，电流无法形成回路，所以选项C解释正确；
故选：C。
7．B
【详解】A．测电笔的作用是辨别火线和零线。用测电笔测试插座插孔时氖管发光说明该插孔接通了火线。故A错误；
B．对金属电阻丝加热时，电阻丝的温度升高，其阻值变大，由欧姆定律可知，电路的电流变小，则灯泡变暗。故B正确；
C．螺丝刀拧螺丝时相当于轮轴，可以看成是变形的杠杆，当手柄越细时，动力臂越小，在阻力和阻力臂一定的情况下，动力越大，因此更费力。故C错误；
D．超导体的电阻为0，当电流通过时，不会产生电流的热效应，不能产生热量，因此不能做电炉的发热体。故D错误。
故选B。
8．C
【详解】A. 使用试电笔时，手必须接触试电笔的金属笔尾，故A错误；B. 丝绸摩擦过的玻璃棒因失去电子而带正电，当用它接触验电器的金属球时，金属箔上的一部分电子会通过金属杆金属球转移到玻璃棒上，两金属箔片因缺少电子带上正电而张开，故B错误；C. 由磁感线方向可以判断出通电螺线管的左端为S极，右端为N极，然后根据安培定则可知电源的右端为正极，故C正确；D. 法拉第根据电磁感应的原理制成了发电机，故D错误．故选C.
9．AC
【详解】A．电风扇工作时，消耗了电能，得到了机械能，因此将电能转化为了机械能；故A正确；
B．电能表是测量家庭电路消耗电能多少的仪表；故B错误；
C．图中没有电源，是发电机的原理图，法拉第根据图示电磁感应的原理制成了发电机；故C正确；
D．使用测电笔时，手必须接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故D错误．
10．AB
【详解】A．电风扇工作时，消耗了电能，得到了机械能，即将电能转化为了机械能，故A正确；
B．电能表是测量家庭电路消耗电能多少的仪表，也就是测量电流做功的仪表，故B正确；
C．法拉第根据图示电磁感应的原理制成了发电机，故C错误；
D．使用测电笔时，手必须接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故D错误。
故选AB。
11． 断路 不能
【详解】[1]空气开关可以在家庭电路中的总电流过大时自动断开，切断电路，防止发生火灾；而空气开关跳闸指的是空气开关自动断开，此时电路断开，处于断路状态。
[2]验电笔的功能是检测家庭电路中的电线中哪根是火线，只有在验电笔接触火线时，其笔杆中的氖管才会发光；而零线和接地线都无法令验电笔发光，所以无法区分零线和接地线。
12． 2022.1 乙
【详解】(1)[1]图中电能表表盘上的最后一位数字表示小数，则其的示数为2022.1kW·h。
(2)[2]测电笔是用来辨别零线和火线的工具，使用测电笔时，应用手接触笔尾金属体，笔尖接触电线，正确的是乙。
13． 36 甲
【详解】[1]对于人体来说，电压越高越危险，对人体的安全的电压是不高于36V。
[2]试电笔使用中手要接触尾部的金属体，这样可以在火线与大地之间形成回路，试电笔的氖泡才能发光，故甲的使用方法是正确的，切不可用手接触笔尖的金属部分，否则有触电的危险。
14． 220 L
【详解】我国家庭电路电压为220V，故电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为220V；家庭电路中的熔断器一定要安装在火线上，图中熔断器安装在L上，故L为火线，N为零线，若用试电笔去接触“L”和“N”两根导线，其中能使试电笔内的氖管发光的导线是火线即L．
15． 电源 开关 用电器 导线
【详解】电路是指用导线把电源、用电器、开关连接起来组成的电流的路径，其中提供电能的是电源，控制电路通断的是开关，消耗电能的是用电器，提供电流路径的是导线．
点睛：一个完整的电路包括电源、开关、用电器、导线，且不能出现短路；
16． 火线 甲
【详解】[1]人们用测电笔辨别火线和零线，手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线。手千万不要接触笔尖金属体。
[2]结合测电笔的使用的方法和要求知道，拇指和中指不要接触测电笔前端的金属体，食指必须接触到测电笔末端的金属体，所以甲图的使用方法是正确的。
17．
【详解】由图知，两灯泡并联，关S1控制整个电路，S2控制L2；电流从正极出发经开关S1开始分支，一支经灯泡L1，另一支经灯泡L2，开关S2，然后两支汇合，回到电源负极．如图所示：
【点睛】本题考查了根据实物画出电路图，一般采用电流流向法，即从电源的一极出发依次画出各电路元件．
18． 甲 大
【详解】[1]根据测电笔的正确使用方法可知，甲图的使用方法是正确的，因为手指接触的是笔尾金属体；乙图的使用方法是错误的，手指没有接触笔尾金属体。
[2]保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作。
19．见解析
【详解】试题分析：（1）过拉力作用点作竖直向下的拉力F2；过支点O作F1的作用线的垂线段，即动力臂L1，如下图所示：
（2）从动滑轮的挂钩开始依次绕绳子，最后有三段绳子承担物重，这就是最省力的绕法，如图所示
（3）两灯泡并联，电流表位于干路，然后与开关和电源组成电路，如下图所示：
考点：力臂的画法 滑轮组的设计与组装 实物的电路连接
20． 甲
【详解】[1]使用测电笔时，笔尖接触被检测的导线，如果手不接触笔尾金属体时，笔尖无论接触火线还是零线，氖管都不发光，所以手一定要接触笔尾的金属体，但不能接触笔尖的金属体，故图中正确的用法是甲。
[2]由于电灯要通过开关接火线，故下面是灯泡，上面是开关，如下图所示
