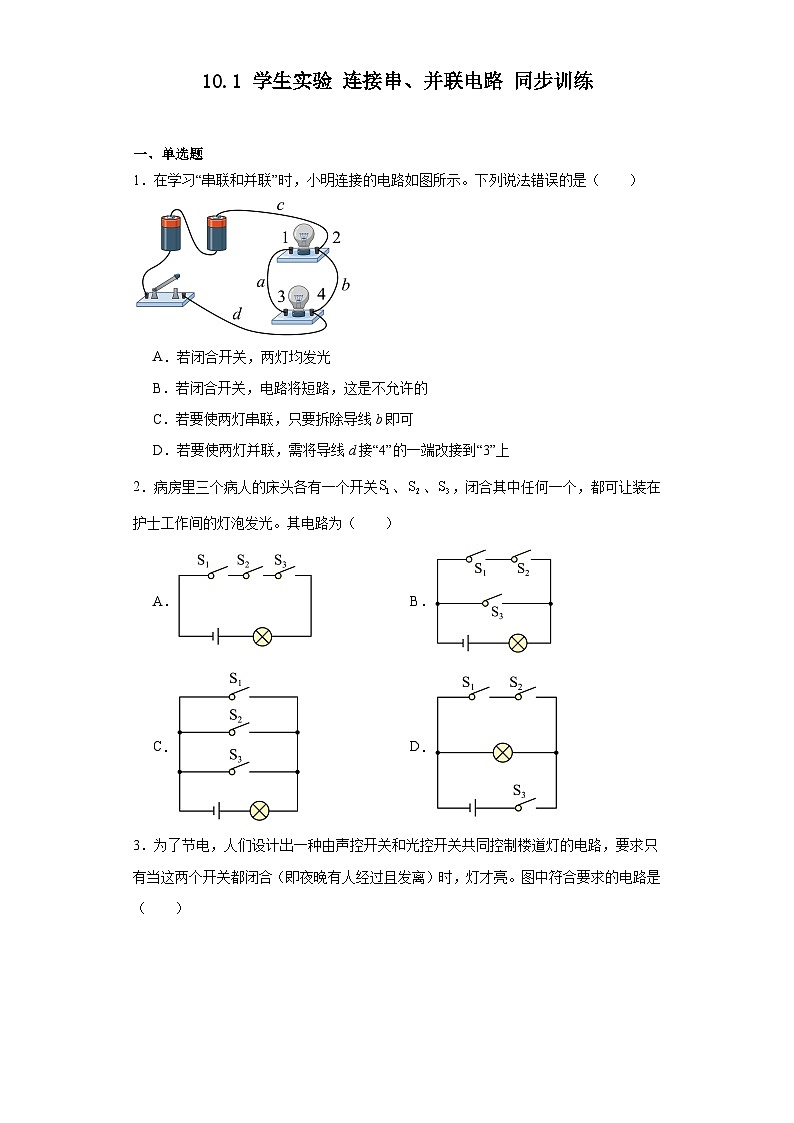

京改版（2024）九年级全册一、学生实验：连接串、并联电路优秀课后复习题

这是一份京改版（2024）九年级全册一、学生实验：连接串、并联电路优秀课后复习题，共15页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，综合题等内容，欢迎下载使用。
一、单选题
1．在学习“串联和并联”时，小明连接的电路如图所示。下列说法错误的是（ ）
A．若闭合开关，两灯均发光
B．若闭合开关，电路将短路，这是不允许的
C．若要使两灯串联，只要拆除导线b即可
D．若要使两灯并联，需将导线d接“4”的一端改接到“3”上
2．病房里三个病人的床头各有一个开关、、，闭合其中任何一个，都可让装在护士工作间的灯泡发光。其电路为（ ）
A．B．
C．D．

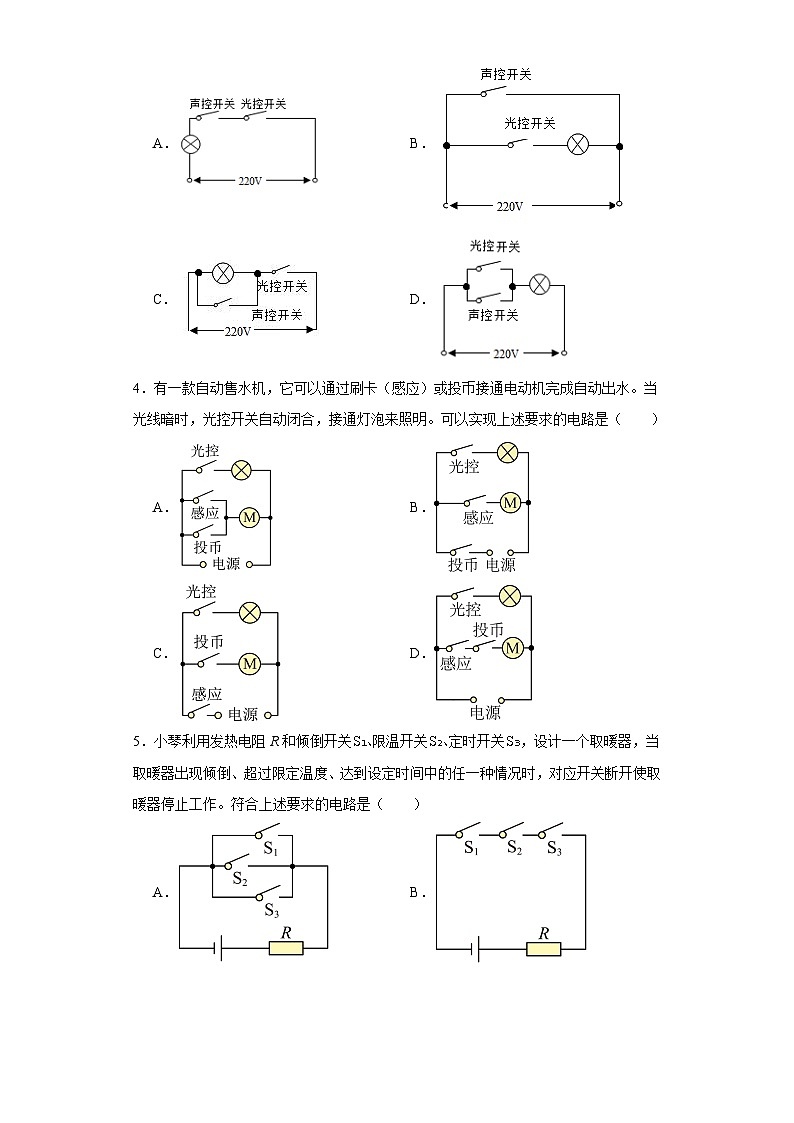

3．为了节电，人们设计出一种由声控开关和光控开关共同控制楼道灯的电路，要求只有当这两个开关都闭合（即夜晚有人经过且发离）时，灯才亮。图中符合要求的电路是（ ）
A．B．C．D．
4．有一款自动售水机，它可以通过刷卡（感应）或投币接通电动机完成自动出水。当光线暗时，光控开关自动闭合，接通灯泡来照明。可以实现上述要求的电路是（ ）
A．B．
C．D．
5．小琴利用发热电阻R和倾倒开关限温开关定时开关，设计一个取暖器，当取暖器出现倾倒、超过限定温度、达到设定时间中的任一种情况时，对应开关断开使取暖器停止工作。符合上述要求的电路是（ ）
A．B．
C．D．

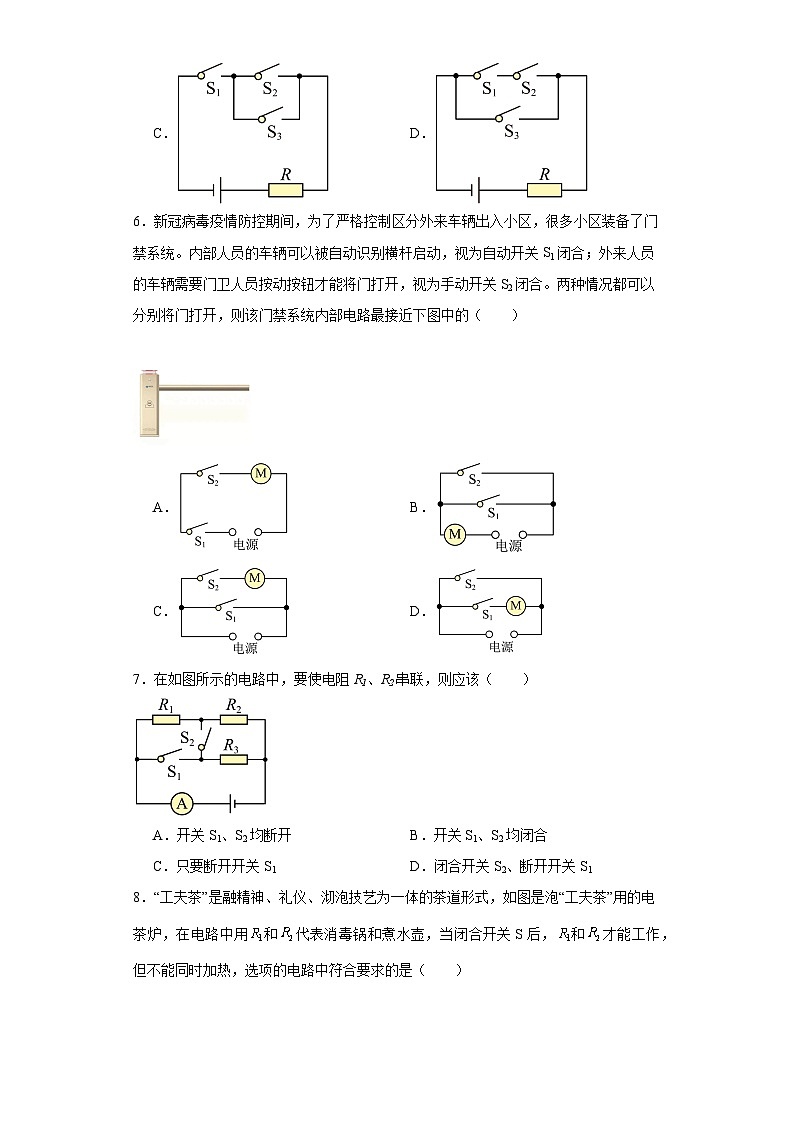

6．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统。内部人员的车辆可以被自动识别横杆启动，视为自动开关S1闭合；外来人员的车辆需要门卫人员按动按钮才能将门打开，视为手动开关S2闭合。两种情况都可以分别将门打开，则该门禁系统内部电路最接近下图中的（ ）
A．B．C．D．
7．在如图所示的电路中，要使电阻R1、R2串联，则应该（ ）
A．开关S1、S2均断开 B．开关S1、S2均闭合
C．只要断开开关S1D．闭合开关S2、断开开关S1
8．“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，如图是泡“工夫茶”用的电茶炉，在电路中用和代表消毒锅和煮水壶，当闭合开关S后，和才能工作，但不能同时加热，选项的电路中符合要求的是（ ）

A． B．
C． D．
二、多选题
9．关于生活中的一些电路连接，下列判断正确的是（ ）
A．节日的夜晚，街道两边树上的小彩灯是并联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．厨房里的换气扇和照明灯，使用时互不影响，它们是并联的
D．楼道里的电灯使用的声控开关和光控开关通常是串联的
10．小强对身边电路连接进行观察、分析得出判断，正确的是（ ）
A．厨房中的抽油烟机里装有照明灯和电动机，他们有时同时工作，有时电动机单独工作，它们是并联的
B．马路两旁的路灯晚上同时亮，早上同时灭，他们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并有声时才能亮，所以声控开关、光控开关及灯是串联的
D．学校各个班级扬声器同时听到广播，同时停止，各个班级扬声器是串联的
三、填空题
11．如图所示，要使两灯串联应闭合开关 ；闭合开关 ，两灯并联；为了避免电源短路，不能闭合开关 。
12．请你帮助小黄同学完成填空：如图所示电路，要使灯L1与灯L2串联，则应该闭合开关 ；如果要使灯L1与灯L2并联，则应该闭合开关 ；倘若将三只开关都闭合，电路发生 。
13．如图所示的电路中A、B、C、D、E为五个接线柱，只要求L1发光，应连接 ；要求L1、L2串联，应连接 。
14．如图电路中L1和L2都标着“3V 0.24A”字样，电源由两节新干电池串联。若闭合S后电路将会发生 ，要想使两灯泡都正常发光，只需将导线M由B接线柱拆下改接到 接线柱上即可。
15．如图所示电路中，为使L1、L2并联，应当闭合开关 ；但电路中绝对不能同时闭合开关 ．
16．夜晚路灯同时点亮，这些路灯的连接方式是 ，教室里控制电风扇的开关和该电风扇的连接方式是 （两空均选填“串联”、“并联”）。
四、作图题
17．小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控开关（有光照时自动断开，无光照时自动闭合）来自动控制的过道灯，在天黑且有声音时，无论人从过道的任意一端走过，两灯都会亮，且一盏灯坏了，另一盏灯不受影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）
五、实验题
18．小刚和小强在组成串并联电路的实验中。
（1）在连接电路过程中，开关应该是 的；
（2）小刚连接了如图所示电路，如果合上开关，出现的现象 ；
（3）小刚想将电路全部拆散，重新连接。小强认为只需拆除 这一根导线，就能成为串联电路；小强将多余的导线拆除以后，闭合开关S时，小电灯L1、L2都不亮，用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮。对此，下列判断中正确的是( )
A．灯L1开路 B．灯L2开路 C．开关S开路 D．灯L2短路
19．实验桌上有如下器材：符合实验要求的电源一个、量程适当的电流表和电压表各一个、滑动变阻器一个、单刀单掷开关一个、多个阻值已知的定值电阻和导线若干．要求从实验桌上选择适当器材，设计一个实验说明：“当通过电阻的电流保持不变时，电阻两端的电压与该电阻的阻值成正比．”请画出实验电路图，写出实验步骤并设计表格 , , ．
六、综合题
20．某汽油储油罐的缺油提示器的工作原理如图：油罐中轻质弹簧的上端固定在罐顶，下端与一正方体浮块相连，浮块内有水平放置的磁铁，仅当浮块处于图中虚线位置时，固定在油罐侧壁的开关S才能闭合，缺油指示灯L熄灭，当罐内缺油时，指示灯亮，表明缺油。
（1）请用笔画线代替导线将指示灯L接入电路 ；
（2）当储油罐内汽油量充足时，浮块应处于图中 （选填“虚线位置”、“虚线位置上方”或“虚线位置下方”）；
（3）已知：油罐顶高，浮块边长，弹簧原长为；弹簧长度每改变，弹力改变；浮块总质量为，（g取，ρ油=750kg/m3）求：
①浮块上升至图中虚线位置时，浮块受到的浮力 ；
②该缺油提示器提示的最低油面高度 ；
（4）用该油罐是否能够储存比汽油密度小的另一种油？请简述理由： 。
参考答案：
1．A
【详解】AB．如图所示的电路中，闭合开关，电流直接沿导线流回电源的负极，电源短路，会损坏电源，灯不亮，故A错误，符合题意，B正确，不符合题意；
C．要使电路中的两灯串联，应拆除导线b，使电流从电源正极流出经过一条路径流回负极，故C正确，不符合题意；
D．要使电路中的两灯并联，可以需将导线d接“4”的一端改接到“3”上或将导线c接“2”的一端改接到“1”上，故D正确，不符合题意。
故选A。
2．C
【详解】根据题意可知，病房里三个病人的床头各有一个开关、、，闭合其中任何一个，都可让装在护士工作间的灯泡发光，这说明三个开关互不影响，是并联的，然后与灯泡串联。故ABD不符合题意，C符合题意。
故选C。
3．A
【分析】电路中开关控制用电器时，开关和用电器是串联的；只有当“光控开关”、“声控开关”都闭合了灯才能亮，否则灯泡不亮，这说明两开关共同控制电路，据此分析。
【详解】根据设计意图可知：晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮，说明两个开关不能独立工作，即两个开关串联，再和灯泡串联。
故选A。
4．A
【详解】由题意可知，灯泡与电动机并联；光控开关只控制灯泡，即位于灯泡所在支路中；感应开关和投币开关控制电动机，由于感应开关或投币开关任意闭合一个开关都能接通电动机，所以两开关并联后与电动机串联，故A符合题意，BCD不符合题意。
故选A。
5．B
【详解】当取暖器出现倾倒、超过限定温度、达到设定时间中的任一种情况时，对应开关断开使取暖器停止工作，说明三个开关互相影响，三个开关是串联的，三个开关和电阻R串联，故B符合题意，ACD不符合题意。
故选B。
6．B
【详解】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有B正确。
故选B。
7．A
【详解】A．S1、S2均断开，R3所在支路断路，R1、R2串联，故A符合题意；
B．S1、S2均闭合，R1被短路，R2、R3并联，故B不符合题意；
CD．断开开关S1，闭合开关S2时，R2、R3并联，再与R1串联，整个电路为混联电路，故CD不符合题意。
故选A。
8．C
【详解】A．由图可知，当S、、同时闭合时，和同时加热，故A不符合题意；
B．由图可知，当S、同时闭合时，和同时加热，故B不符合题意；
C．由图可知，当S闭合，接上面的接线柱时，只有加热，当S闭合，接下面的接线柱时，只有加热，故C符合题意；
D．由图可知，当S闭合时，和同时加热，故D不符合题意。
故选C。
9．CD
【详解】A．街道两边树上的小彩灯中的一个灯泡损坏，其它灯泡全部熄灭，所以小彩灯是串联的，故A错误；
B．路灯是并联的，每个路灯独立工作、互不影响，是并联的，故B错误；
C．厨房里的照明灯和换气扇都是家用电器，两者并联在照明电路中，都能正常工作，并且互不影响，故C正确；
D．楼道内暗到一定程度光控开关闭合，并且有声音时声控开关闭合，两者同时闭合时，才能使灯泡发光，有一者断开时灯泡熄灭，所以声控开关和光控开关是串联的，开关和灯泡是串联的，故D正确。
故选CD。
10．AC
【详解】A．油烟机中的照明灯和电动机，可同时工作，也可单独工作，是并联连接，故A正确；
B．马路旁的路灯晚上同时亮，早上同时灭，能同时工作，但也能单独工作，若其中一盏等损坏，其它灯仍能工作，是并联连接，故B错误；
C．由题意可知，声控开关和光控开关都闭合时所控制的灯才能工作，则两种开关是串联在电路中，同时控制电灯，故C正确；
D．学校各个班的扬声器能同时工作，同时停止，但其中一个不工作时，另外的不受影响，是并联连接的，故D错误。
故选AC。
11． S2 S1、S3 S1、S2
【详解】[1]要使两灯串联，电流的路径只有一条，当只闭合开关S2时，两灯是串联的。
[2]只闭合S1、S3时，电流从电源正极流出，分别经过灯泡L1和L2后，再流回电源负极，两灯泡并联。
[3]当闭合开关S1、S2时，电流不经过用电器直接从电源的正极流回电源负极，从而形成短路，故不能同时闭合开关S1、S2。
12． 和 短路
【详解】[1]要使灯L1与灯L2串联，则电流路径只有一条，当只闭合开关时，电流路径只有一条，且两灯泡串联。
[2]要使灯L1与灯L2并联，则电流路径有两条，闭合开关和，断开开关，此时两灯泡是并联的。
[3]倘若将三只开关都闭合，电源的正负极直接用导线连接了，会造成电源短路。
13． D、E A、E
【详解】[1]由图可知，电路中只将接线柱D、E连接时，电路中只有L1，即L1发光，L2不亮。
[2]若连接接线柱A、E，电路中电流只有一条流通路径，则L1、L2为串联电路。
14． 短路 A
【详解】[1]闭合S后，电流将不经过用电器而直接由电源正极流回电源负极，是电源短路。
[2]要想使两灯泡都正常发光，只要把从M到B接线柱的导线拆开后，改接到A接线柱上即可。此时两灯并联。
15． S1、S3 S2、S3．
【详解】试题分析：串联电路中电流只有一条路径，各用电器之间相互影响；
并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；
电源短路是指用导线将电源两极直接连接起来的电路，绝对不允许出现电源短路．
解：要使两灯泡并联，电流从电源正极流出，然后进行分路，一路经过S3和灯泡L2，另一路经过灯泡L1，两路汇合共同经过开关S1流回电源负极；因此应闭合开关S1、S3；
当同时闭合开关S2、S3时，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故不能同时闭合开关S2、S3．
故答案为S1、S3；S2、S3．
【点评】解决此类问题要结合串联电路和并联电路的特点选择合适的开关组合．
16． 并联 串联
【详解】[1]路灯同时点亮，但一盏路灯坏了，其它的灯仍会发光，所以路灯是并联的。
[2]教室里控制电风扇的开关和该电风扇是串联的，断开开关，电风扇不工作，闭合开关，电风扇工作，控制电风扇的开关与电风扇会相互影响。
17．
【分析】由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，由此判断两开关的连接情况；电路连通两灯都亮，一盏灯坏了，另一盏灯不受影响，由此判断两灯的连接方式；螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套。
【详解】由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明两个开关串联；一盏灯坏了，另一盏灯不受影响，说明两灯并联。即两灯并联，再与两开关串联。火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套，如图所示
18． 断开 两灯均不亮，可能会烧坏电源 c B
【详解】（1）[1]连接电路时，为了保护电路，开关必须处于断开状态。
（2）[2]根据电路图可知，电源两极直接将导线连接起来，形成了电源短路，因此灯泡都不发光。
（3）[3]根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接。
[4]小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮，说明电路出现了断路；用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．说明灯L2开路。故B正确，ACD错误。
故选B。
19． 电路图 实验步骤：①断开开关，滑动变阻器调到最大阻值处，如图所示连接电路图；
②闭合开关，调节滑动变阻器使电流表示数合适记为，记录此时定值电阻的阻值为，电压表示数为；记录到表格中．
③断开开关，以此换上阻值不同的电阻，调节滑动变阻器时电流表的示数仍为记录此时定值电阻的阻值为，电压表示数为；记录到表格中． 数据表格：
【详解】(1). 电路图 (2). 实验步骤：①断开开关，滑动变阻器调到最大阻值处，如图所示连接电路图；②闭合开关，调节滑动变阻器使电流表示数合适记为，记录此时定值电阻的阻值为，电压表示数为；记录到表格中．
③断开开关，以此换上阻值不同的电阻，调节滑动变阻器时电流表的示数仍为记录此时定值电阻的阻值为，电压表示数为；记录到表格中．
(3) 数据表格：
20． 虚线位置 7.5N 35cm 见解析
【详解】（1）[1]文中：当浮块处于图中虚线位置时，固定在油罐侧壁的开关S才能闭合，缺油指示灯L熄灭，当罐内缺油时，指示灯亮。可知开关S和指示灯L并联，电路如图所示
（2）[2]当储油罐内汽油量充足时，缺油指示灯L应熄灭；文中：当浮块处于图中虚线位置时，固定在油罐侧壁的开关S才能闭合，缺油指示灯L熄灭，可知，当储油罐内汽油量充足时，浮块应处于图中虚线位置。
（3）①[3]当储油罐内汽油量充足时，缺油指示灯L熄灭，浮块应处于虚线位置，继续装油，指示灯也应该保持不亮，即浮块位置不变，继续在虚线位置，故表明浮块上升至图中虚线位置时，处于完全浸没状态，此时排开液体的体积等于浮块的体积，故浮块上升至图中虚线位置时，浮块受到的浮力
F浮=ρ油gV浮块=750kg/m3×10N/kg×10×10×10×10-6m3=7.5N
②[4]浮块的重力
G=mg=1.2kg×10N/kg=12N
对浮铁进行受力分析，可知，轻质弹簧对浮块的拉力
F拉=G-F浮=12N-7.5N=4.5N
弹簧长度每改变，弹力改变；故轻质弹簧对浮铁的拉力为4.5N时，弹簧伸长5cm。弹簧原长为，故浮块在虚线位置时，弹簧的总长度
s总=s原+s伸=80cm+5cm=85cm
当指示灯刚亮时，即浮块在虚线位置的上表面刚漏出液面，即缺油提示器提示的最低油面高度
h低=h-s总=1.2×102cm-85cm=35cm
（4）[5]该油罐储存比汽油密度小的另一种油时，由于液体密度变小，根据F浮=ρ液gV排可知，浮块受到的浮力会小于7.5N，轻质弹簧对浮块的拉力大于4.5N，导致浮块不在虚线位置，从而S无法闭合，指示灯常亮，故该油罐不能够储存比汽油密度小的另一种油。
