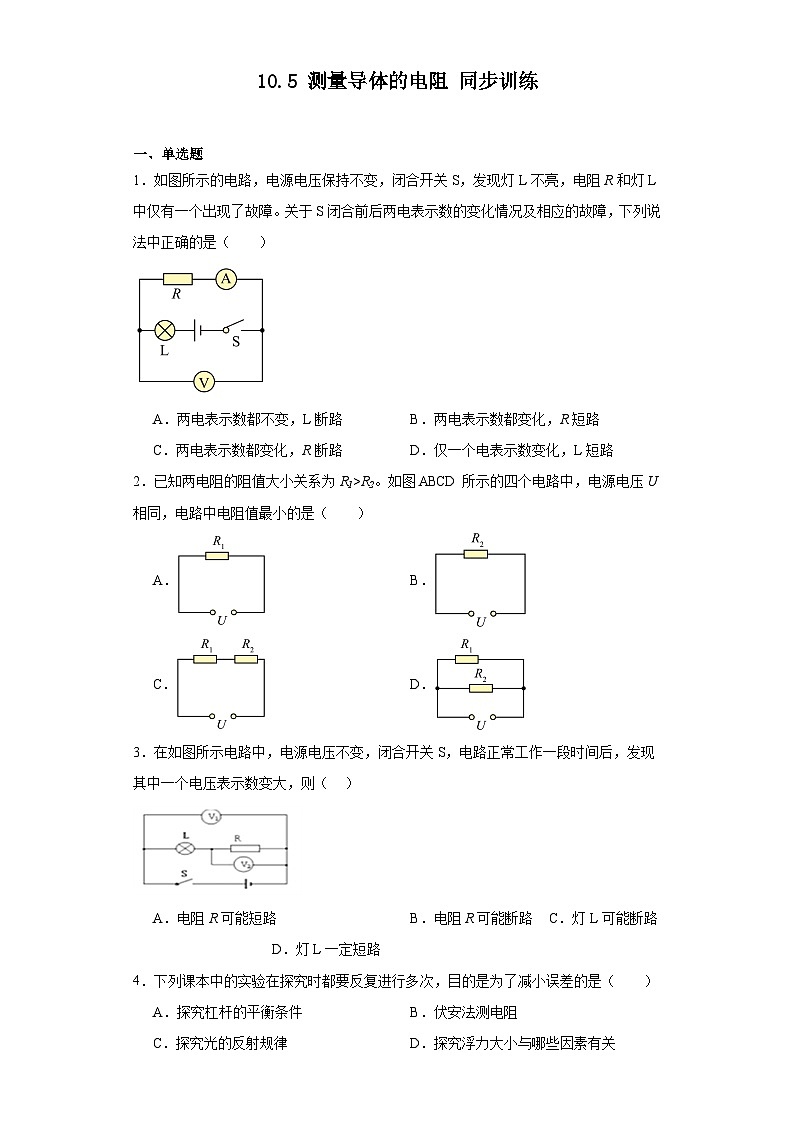

一、单选题
1．如图所示的电路，电源电压保持不变，闭合开关S，发现灯L不亮，电阻R和灯L中仅有一个出现了故障。关于S闭合前后两电表示数的变化情况及相应的故障，下列说法中正确的是（ ）
A．两电表示数都不变，L断路B．两电表示数都变化，R短路
C．两电表示数都变化，R断路D．仅一个电表示数变化，L短路
2．已知两电阻的阻值大小关系为R1>R2。如图ABCD所示的四个电路中，电源电压U相同，电路中电阻值最小的是（ ）
A．B．
C．D．
3．在如图所示电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，发现其中一个电压表示数变大，则（ ）
A．电阻R可能短路B．电阻R可能断路C．灯L可能断路D．灯L一定短路
4．下列课本中的实验在探究时都要反复进行多次，目的是为了减小误差的是（ ）
A．探究杠杆的平衡条件B．伏安法测电阻
C．探究光的反射规律D．探究浮力大小与哪些因素有关

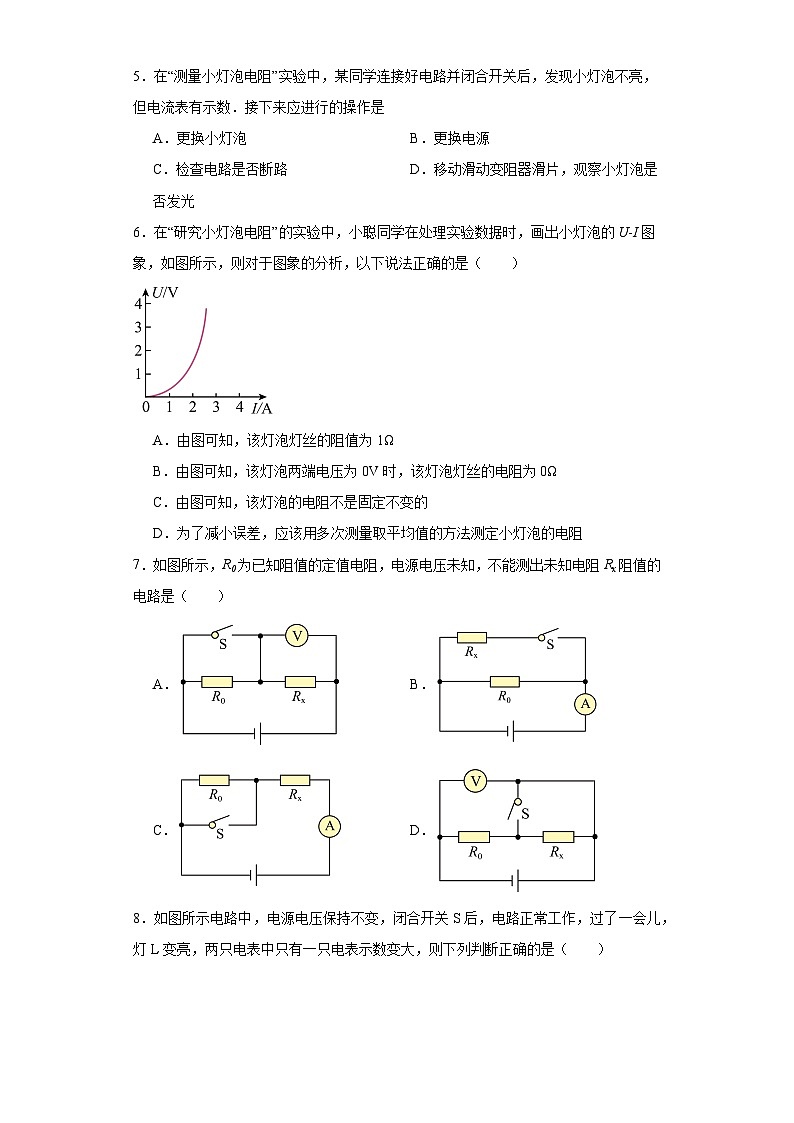

5．在“测量小灯泡电阻”实验中，某同学连接好电路并闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是
A．更换小灯泡B．更换电源
C．检查电路是否断路D．移动滑动变阻器滑片，观察小灯泡是否发光
6．在“研究小灯泡电阻”的实验中，小聪同学在处理实验数据时，画出小灯泡的U-I图象，如图所示，则对于图象的分析，以下说法正确的是（ ）
A．由图可知，该灯泡灯丝的阻值为1Ω
B．由图可知，该灯泡两端电压为0V时，该灯泡灯丝的电阻为0Ω
C．由图可知，该灯泡的电阻不是固定不变的
D．为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻
7．如图所示，R0为已知阻值的定值电阻，电源电压未知，不能测出未知电阻Rx阻值的电路是（ ）
A．B．
C．D．

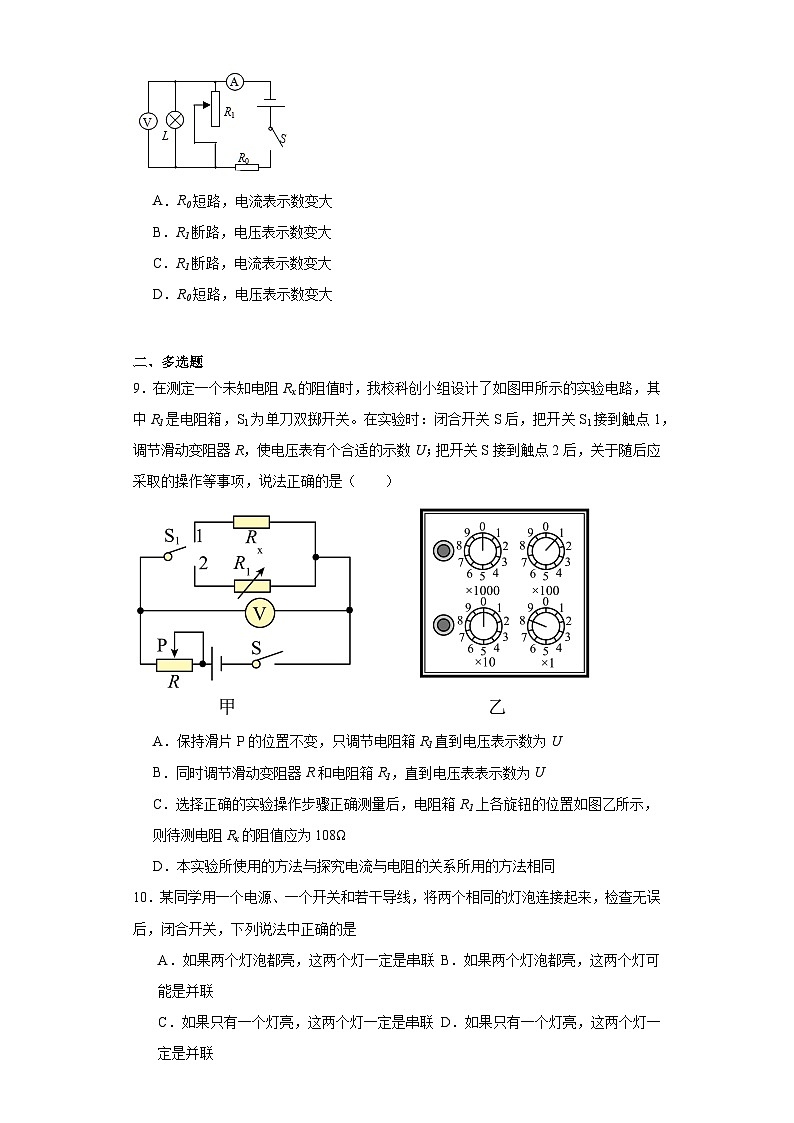

8．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大，则下列判断正确的是（ ）
A．R0短路，电流表示数变大
B．R1断路，电压表示数变大
C．R1断路，电流表示数变大
D．R0短路，电压表示数变大
二、多选题
9．在测定一个未知电阻Rx的阻值时，我校科创小组设计了如图甲所示的实验电路，其中R1是电阻箱，S1为单刀双掷开关。在实验时：闭合开关S后，把开关S1接到触点1，调节滑动变阻器R，使电压表有个合适的示数U；把开关S接到触点2后，关于随后应采取的操作等事项，说法正确的是（ ）
A．保持滑片P的位置不变，只调节电阻箱R1直到电压表示数为U
B．同时调节滑动变阻器R和电阻箱R1，直到电压表表示数为U
C．选择正确的实验操作步骤正确测量后，电阻箱R1上各旋钮的位置如图乙所示，则待测电阻Rx的阻值应为108Ω
D．本实验所使用的方法与探究电流与电阻的关系所用的方法相同
10．某同学用一个电源、一个开关和若干导线，将两个相同的灯泡连接起来，检查无误后，闭合开关，下列说法中正确的是
A．如果两个灯泡都亮，这两个灯一定是串联B．如果两个灯泡都亮，这两个灯可能是并联
C．如果只有一个灯亮，这两个灯一定是串联D．如果只有一个灯亮，这两个灯一定是并联
三、填空题
11．在探究“电流与电阻的关系”实验中，把电流表连入电路时，每次更换电阻后，接下来如何操作 。
12．小乐想用两块电流表和阻值已知的定值电阻R0测量未知定值电阻Rx的阻值.小乐选择了满足实验要求的电源、电流表A1和A2，并连接了实验电路，如图所示.若电流表A1的示数用I1表示，电流表A2的示数用I2表示，请用I1、I2和R0表示Rx.Rx= .
13．如图所示是萍萍家里电热水器的工作原理图，热水器有高、中、低三挡加热功率，只合上开关S2，则热水器处于 挡加热．一次，萍萍发现热水器高挡位不能工作，其他挡位能正常工作，造成故障的原因可能是 （选填“a”、“b”或“c”）处接触不良．
14．小明想利用一只电流表和阻值已知的电阻R0测量未知电阻Rx的阻值．他选择了满足实验要求的电源、电流表，并连接了实验电路，如图所示．请将实验步骤补充完整．
（1）只闭合开关S1，记下电流表的示数I1，
（2）开关S1、S2都闭合时，记下电流表A的示数I2，
请用I1、I2和R0表示Rx，则Rx＝ ．
15．用如图所示电路测未知电阻Rx的阻值，闭合开关前，应将滑动变阻器的滑片移到 端（选填：“A”或“B”）。某次实验时，读出电压表示数是3V，如果保持滑片位置不变，将Rx换成一个阻值比它大的电阻接入电路，闭合开关，电压表示数会 3V。（选填“大于”“等于”或“小于”）
16．伏安法测电阻时由于电流表电阻不为零，电压表电阻不是无穷大，会带来误差。为此现在设计A、B两种方案。如图所示，单刀双掷开关连通1时电压表和电流表的示数为U1和I1，连通2时电压表和电流表的示数为U2和I2，连通3时电压表和电流表的示数为U3和I3，连通4时电压表和电流表的示数为U4和I4，最佳方案是 (填A或者B)，电阻值R= Ω。
四、作图题
17．（2010天津）现有电流表（量程0.6A、3A），电压表（量程3V、15V），滑动变阻器（阻值范围0～20Ω），两节干电池（电压3V），开关，导线若干。请你利用这些器材测未知电阻R（阻值约为10Ω）。
要求：（1）在虚线框内画出实验电路图；
（2）在下图中，根据电路图用笔画线代替导线连接实物图。
五、实验题
18．小星为了测量未知电阻Rx阻值，选择了满足实验要求的实验器材，开始连接电路。
（1）连接电路过程中开关应该 （选填“闭合”或“断开”）；
（2）连接电路过程中滑动变阻器滑片应置于最 端（选填“左”或“右”）；
（3）连接好的实验电路如图甲所示。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表、电流表的示数如图乙、丙所示。请你计算出电阻Rx的阻值为 。
19．小明用如图甲所示的电路来测量标有“2.5V”字样的小灯泡的电阻，电源电压为6V。小灯泡正常工作时的电阻大约为10Ω。现有规格分别为R1：“10Ω1A”和R2：“20Ω0.5A”的滑动变阻器各一个。
（1）该实验原理为 ；
（2）为完成实验，应该选取的滑动变阻器是 （选填“R1”或“R2”）；
（3）电路连接完成后，闭合开关，移动滑片，发现电压表、电流表有较大示数且示数不发生变化，其故障可能是 （填字母）；
A．小灯泡被短接 B．小灯泡断路
C．滑动变阻器断路 D．滑动变阻器被短接
（4）排除故障后，移动滑动变阻器滑片改变小灯泡两端的电压，记录多组对应的电流，并在坐标上作出I-U关系图像，如图丙所示。图乙是电压表示数为2.5V时电流表的示数，为 A，小灯泡正常发光时的电阻是 Ω；
（5）如图丙所示，是根据记录多组对应的电压、电流在坐标纸上作出的I-U关系图像。小明发现小灯泡的I-U关系图像是一条曲线，原因是 。
六、综合题
20．在电学实验中，往往认为电压表相当于断路。对测量的电路没有影响。事实上电压表的电阻值（简称内阻RV）很大，在电路中有很小的电流通过电压表，电压表的示数就是这很小的电流与其内阻RV的乘积。小明要测量一只量程已知的电压表的内阻，现有如下器材：待测电压表（量程3V，内阻约为3kQ）、电流表（量程3A，内阻约0.01Ω）、定值电阻R0（阻值为2kΩ，允许通过的最大电流为0.5A）、电源电压为2V且保持恒定、开关两个、导线若干。同组的小亮同学很快设计了图所示的电路，请你帮助他们，分析说明这个方案可行吗？若可行，请你写出主要的实验步骤和需测量的物理量；写出电压表内阻RV的数学表达式（用已知量和测量量表示）。若不可行，请简要说明理由要求 ：
(1)画出你设计的实验电路图；
(2)根据你设计的电路写出主要的实验步骤和需测量的物理量；
(3)写出电压表内阻RV的数学表达式（用已知量和测量量表示）
参考答案：
1．A
【详解】关于S闭合前，电路没有接通，说明电压表、电流表都没有示数。
A．当闭合S开关后，两表的示数仍然不变，说明仍没有示数，说明电压表也没有电流经过，故只能是灯泡L断路，故A正确；
BC．当闭合S开关后，两电表示数都变化，即电流表有示数，说明不存在断路，只能是短路，而电压表有示数，说明不是电压表所测量的电阻R短路，是电灯泡短路，故BC错误；
D．仅一个电表示数变化，若是电压表有变化，电流表无示数，说明断路，而电压表有，说明有电流经过电压表，那么电压表所测量的R断路；若电流表有示数，而电压表无示数，只能说明电压表所测量的电阻短路，故D错误。
故选A。
2．D
【详解】A选项中电路中是R1的简单电路，所以电路中阻值即为R1；B选项中电路中是R2的简单电路，所以电路中阻值即为R2；C选项是R1和R2串联，根据串联电路总电阻等于各电阻之和可知该电路的阻值比R1、R2大；D选项是R1和R2并联，根据并联电路总电阻越并越小可知，该电路的电阻比R1、R2小，又因为R1>R2，所以可得
故选D。
3．B
【详解】如图电路，电压表V1测量总电压即电源电压，所以电压表示数不会再增大．
电压表V2测量电阻R的电压，当电阻短路时，电压表V2被短路，示数为零，故A错误；
电阻断路时，电压表V2串联在电路中，电压表的示数会接近电源电压，所以示数会增大，故故B正确；
当灯L断路时，电压表V2示数为零，不会增大，故C错误；
当灯L短路时，电路中只剩电阻R工作，所以电压表V2的示数将变为电源电压，即示数增大，但不只这一种情况，故D的说法也是错误的．
选B．
4．B
【详解】A．探究杠杆的平衡条件中，多次测量是为了避免偶然性，寻找普遍规律，故A不符合题意；
B．伏安法测电阻中，多次测量，再取平均值，这是为了减少误差，故B符合题意；
C．探究光的反射规律中，多次测量是为了避免偶然性，寻找普遍规律，故C不符合题意；
D．探究浮力大小与哪些因素有关，多次实验是为了寻找普遍规律，不是为了减小误差，故D不符合题意。
故选B。
5．D
【详解】在“测量小灯泡电阻”实验中，某同学连接好电路闭合开关后，发现小灯泡不亮，但电流表有示数，说明电流处于通路状态，最大的可能是滑动变阻器移到最大阻值处，此时电流最小，没有达到灯泡发光电流，故接下来应该移动滑动变阻器滑片，观察小灯泡是否发光，答案选D．
6．C
【详解】A．由小灯泡的U-I图象可知，电压与电流不成正比，所以当小灯泡两端电压变化时，其灯丝电阻是变化的，故A错误；
B．灯丝对电流的阻碍作用是一直存在的，有阻碍作用就有阻值，不会因为灯泡两端电压为0V而阻值消失，所以灯泡灯丝的电阻不可能为0Ω，故B错误；
C．由小灯泡的U-I图象可知，电压与电流不成正比，所以当小灯泡两端电压变化时，其灯丝电阻是变化的，故C正确；
D．该实验多次测量可以测得不同电压下灯丝电阻，而对定值电阻的测量的实验中多次测量取平均值是可以减小误差的，故D错误。
故选C。
7．D
【详解】A．开关S闭合时，R0短路，电压表测量电源电压U，开关S断开时，电压表测量Rx两端的电压Ux；根据串联电路总电压等于各分电压之和，可R0两端的电压
根据可知，通过R0的电流
根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流，即
待测电阻的阻值为
故A不符合题意；
B．由电路图可知，当S断开时，电路为R0的简单电路，电流表测R0的电流I0，根据欧姆定律可求电源的电压
当开关S闭合时R0、并联，电流表测总电流I，R0的电压始终为电源电压保持不变，由并联电路电流特点可求得通过Rx的电流
两端电压等于电源电压即
待测电阻为
故B不符合题意；
C．由电路图可知，当开关S闭合时，电路为Rx的简单电路，电流表测电路中的电流I，根据欧姆定律求出电源的电压
当开关S断开时两电阻串联，电流表测串联电路的电流I'，根据欧姆定律求出电路的总电阻，电路的总电阻
再根据串联电路的总电阻为
经整理可知，待测电阻的阻值为
故C不符合题意；
D．开关S闭合时，Rx短路，电压表测量电源电压；开关S断开时，电压表测量电源电压；所以无法得到电路中电流，所以不能计算出Rx的值，故D符合题意。
故选D。
8．B
【详解】AC．由图示可知，灯L变亮，一定是通过它的电流增大，所以电压表的示数一定是变大的，由于只有一只电表示示数变大，所以电流表示数不会变大，故AC错误；
B．如果R1断路，则总电阻增大，总电流变小，电流表示数变小，定值电阻两端电压变小，灯泡两端电压变大，灯泡变亮，符合题意，故B正确；
D．如果R0短路，则总电阻会减小，总电流会变大，电流表示数也会变大，不符合题意，故D错误。
故选B。
9．AC
【详解】A．保持滑片P的位置不变，根据串联电路分压原理，电压表示数保持不变则此时R1＝Rx，故A正确；
B．根据串联电路电流规律可得
当R改变后，保持U1不变则，无法测出Rx的大小，故B错误；
C．R1上各旋钮的位置如图乙所示，则
故C正确；
D．本实验采用等效替代的方法测Rx的阻值，而探究电流与电阻的关系所用的方法是控制变量法，所以本实验所使用的方法与探究电流与电阻的关系所用的方法不相同，故D错误。
故选AC。
10．BD
【详解】A、B选项， 由于开关在不同电路中的作用不同，在串联电路和并联电路的干路中都能控制所有用电器，所以当一个开关同时控制两盏灯泡的亮或不亮时，这两盏灯泡之间可能是串联也可能是并联，故 A 错．B对．
说明两灯互不影响，为并联，故 B 正确．
C、D选项，闭合开关后，只有一个灯亮，不可能是串联电路，因为串联电路电流从电源正极流出，经过每一个用电器，进入电源的负极，有一个原件断路，电路中没有电流经过，都不亮，所以只有一个灯亮时，一定是并联．故C错，D对，答案为BD．
【点睛】电路的基本连接形式有两种：一种是串联，另一种是并联，开关在不同的电路中的作用不相同．
11．见解析
【详解】电路中电流的大小电压和电阻两个物理决定，根据控制变量的思想，探究“电流与电阻的关系”时，应保证电阻两端的电压不变，所以每次更换电阻后，接下来如何操作是：调节滑动变阻器，使电阻两端的电压不变。
12．
【详解】由图示可知，当两个开关都闭合时，两个电阻是并联的，电流表A1测通过未知定值电阻Rx的电流，电流表A2测量通过定值电阻R0的电流，根据并联电路中各支路两端的电压相等，可得电源电压为I2R0，根据欧姆定律可得未知电阻的阻值为Rx=U/I=I2R0/I1=．
13． 中 a
【详解】由知道，电源的电压一定时：
当单刀双掷开关合向b，开关S2断开时，两电阻串联，电功率最小，处于低档位；
当单刀双掷开关合向b，开关S2闭合时，电路中只有一根电阻丝，此时处于中档位；
当单刀双掷开关合向a端，单刀开关闭合时，两电阻并联，电功率最大，处于高档位；
热水器高档位不能工作，其他档位能正常工作则说明a处接触不良．
14．
【分析】实验中没有电压表，可以使已知电阻和被测电阻串联，测量串联电路中的电流，然后短路被测电阻测出电路电流，利用电源电压相等，列出等式求解．
【详解】只闭合开关S1，定值电阻和被测电阻串联，则根据串联电路的特点和欧姆定律可知，电源电压：
；
开关S1、S2都闭合时，只有Rx连入电路，则根据欧姆定律可知，电源电压：
；
由于两种电路状态下的电源电压相等，则有：
，
故：
．
15． B 大于
【详解】[1][2]为保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大处，即B端；某次实验时，读出电压表示数是3V，如果保持滑片位置不变，将Rx换成一个阻值比它大的电阻接入电路，因电阻变大，由分压原理，电阻的电压变大，故电压表示数会大于3V。
16． B
【详解】[1]消除电流表的分压作用的影响可减小实验中的系统误差，故最佳方案是B。
[2]设电流表电阻为RA，连通4时电压表和电流表的示数为U4和I4，则
连通3时电压表和电流表的示数为U3和I3，即
则
17．（1） ；
（2）
【详解】（1）利用伏安法测电阻时，电压表并联在电阻的两端，电流表与电阻串联在电路中，为多次测量取平均值减小误差，还要将滑动变阻器串联在电路中，由此画出电路图，如图所示
（2）根据电路图连接实物图，因电源电压为3V，所以电压表选用小量程，当变阻器连入电路中的电阻为0时，电路的最大电流为
所以电流表选用0~0.6A量程，注意电流从电表正接线柱流入，将变阻器滑片以左电阻丝连入电路中，如图所示
18． 断开 左 5
【详解】（1）[1]为防止连接电路过程出现错误而损坏元件，连接电路过程中开关应该断开。
（2）[2]为防止电流过大而损坏元件，连接电路过程中滑动变阻器滑片应置于最大阻值处，即左端。
（3）[3]如图乙所示，电压表接入量程为0~3V，分度值为0.1V，示数为2.5V，如图丙所示，电流表接入量程为0~0.6A，分度值为0.02A，示数为0.5A，电阻Rx的阻值为
19． （或根据欧姆定律） R2 D 0.2 12.5 小灯泡的电阻随温度的升高而增大
【详解】（1）[1]伏安法测小灯泡电阻的原理是欧姆定律。
（2）[2]当小灯泡处于额定电压时，小灯泡的电阻约为10Ω，由欧姆定律可认为电路中的电流为0.25A，因为电源电压为6V，所以此时滑动变阻器分得的电压为3.5V，其接入电路中的阻值为
而R1的最大阻值为10Ω，无法满足实验要求，故应选择的滑动变阻器为R2。
（3）[3]由题意可知，电表都有较大示数且不发生变化，说明电路是连通的且滑动变阻器在电路中不起作用，说明滑动变阻器短路，故选D。
（4）[4]由图乙可知，电流表接入电路中的量程为0-0.6A，根据指针位置可知电流表读数为0.2A。
[5]由欧姆定律可得，此时小灯泡的电阻为
（5）[6]小灯泡灯丝的电阻受温度影响较大，阻值会随着温度的升高而增大，所以I-U图像是一条曲线。
20．因电压表内阻很大，电路中的电流大小几乎为0，远小于电流表的分度值0.1A，故不能测量电路中的电流，无法根据求出电压表的内阻。
(1)见解析
(2) 按电路图连接电路，闭合开关，记下电压表的示数U1
(3)
【详解】在小亮设计的电路图中，电流表与电压表串联，电压表内阻约为3kΩ、电流表内阻约为0.01Ω，电源电压为2V 且保持恒定；根据电阻的串联，电路的总电阻约为3kΩ，由欧姆定律可知，电路中的电流大小几乎为0，远小于电流表的分度值0.1A，故不能测量电路中的电流，无法根据求出电压表的内阻
(1)将R0 、电压表、开关与电源组成串联电路，实验电路图如下
(2)主要的实验步骤和需测量的物理量：
按电路图连接电路，闭合开关，记下电压表的示数U1 ；
(3)电源电压为U，根据串联电路的电压规律知道，R0 的电压为
U0 =U-U1
由欧姆定律知道，电路中的电流（等于R0 的电流）
则电压表的内阻
