初中物理京改版（2024）九年级全册四、电流的热效应精品测试题

这是一份初中物理京改版（2024）九年级全册四、电流的热效应精品测试题，共9页。试卷主要包含了单选题，填空题，综合题等内容，欢迎下载使用。

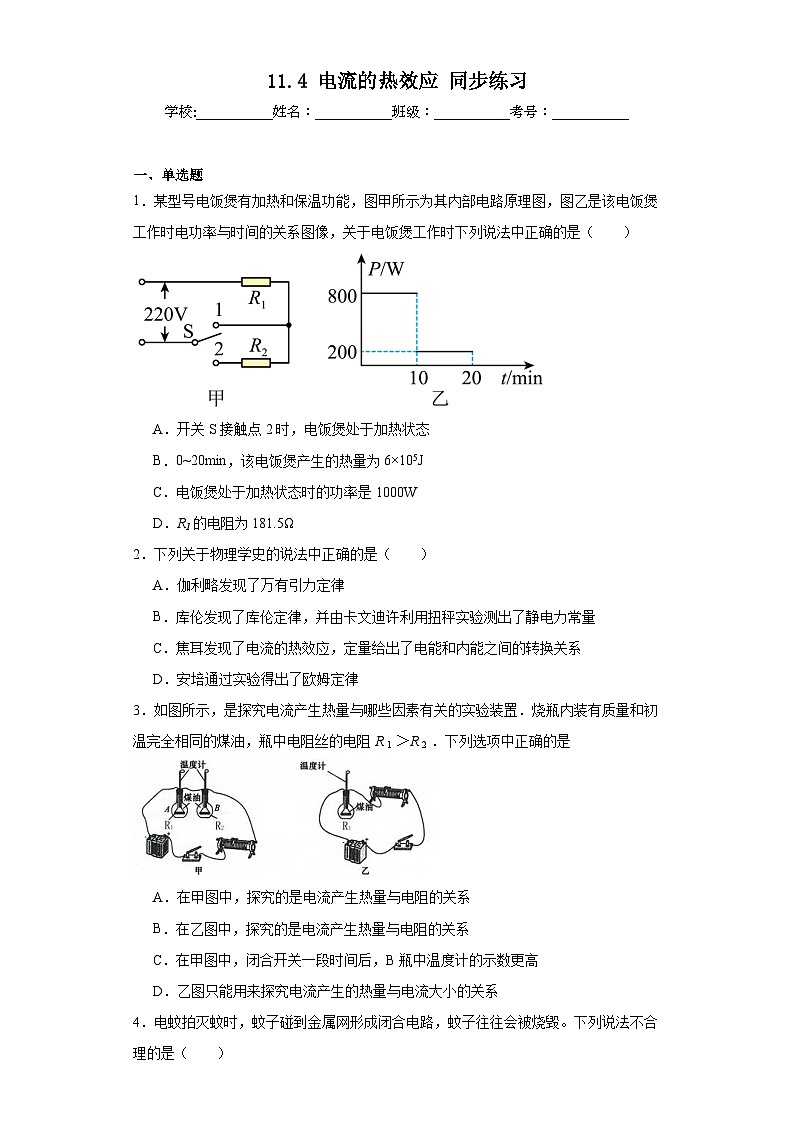

一、单选题
1．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（ ）
A．开关S接触点2时，电饭煲处于加热状态
B．0~20min，该电饭煲产生的热量为6×105J
C．电饭煲处于加热状态时的功率是1000W
D．R1的电阻为181.5Ω
2．下列关于物理学史的说法中正确的是（ ）
A．伽利略发现了万有引力定律
B．库伦发现了库伦定律，并由卡文迪许利用扭秤实验测出了静电力常量
C．焦耳发现了电流的热效应，定量给出了电能和内能之间的转换关系
D．安培通过实验得出了欧姆定律
3．如图所示，是探究电流产生热量与哪些因素有关的实验装置．烧瓶内装有质量和初温完全相同的煤油，瓶中电阻丝的电阻R 1 ＞R 2 ．下列选项中正确的是
A．在甲图中，探究的是电流产生热量与电阻的关系
B．在乙图中，探究的是电流产生热量与电阻的关系
C．在甲图中，闭合开关一段时间后，B瓶中温度计的示数更高
D．乙图只能用来探究电流产生的热量与电流大小的关系

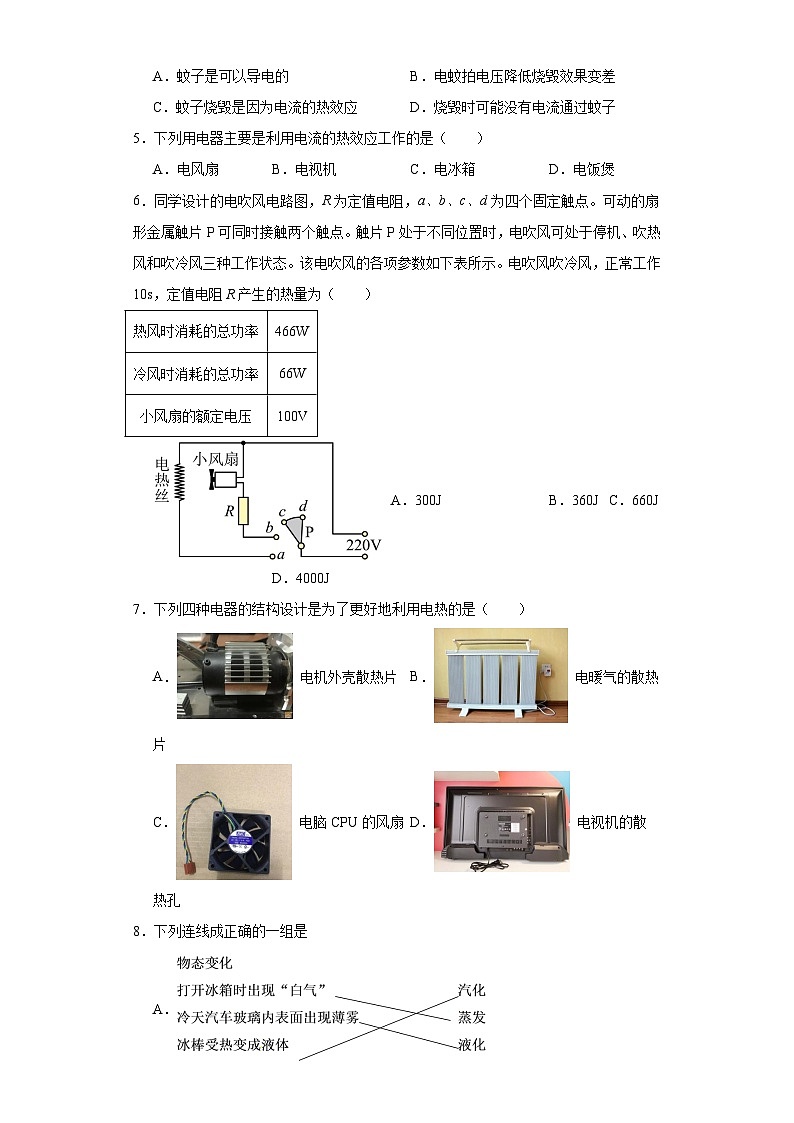

4．电蚊拍灭蚊时，蚊子碰到金属网形成闭合电路，蚊子往往会被烧毁。下列说法不合理的是（ ）
A．蚊子是可以导电的B．电蚊拍电压降低烧毁效果变差
C．蚊子烧毁是因为电流的热效应D．烧毁时可能没有电流通过蚊子
5．下列用电器主要是利用电流的热效应工作的是（ ）
A．电风扇B．电视机C．电冰箱D．电饭煲
6．同学设计的电吹风电路图，R为定值电阻，a、b、c、d为四个固定触点。可动的扇形金属触片P可同时接触两个触点。触片P处于不同位置时，电吹风可处于停机、吹热风和吹冷风三种工作状态。该电吹风的各项参数如下表所示。电吹风吹冷风，正常工作10s，定值电阻R产生的热量为（ ）
A．300JB．360JC．660JD．4000J
7．下列四种电器的结构设计是为了更好地利用电热的是（ ）
A． 电机外壳散热片B． 电暖气的散热片
C． 电脑CPU的风扇D． 电视机的散热孔

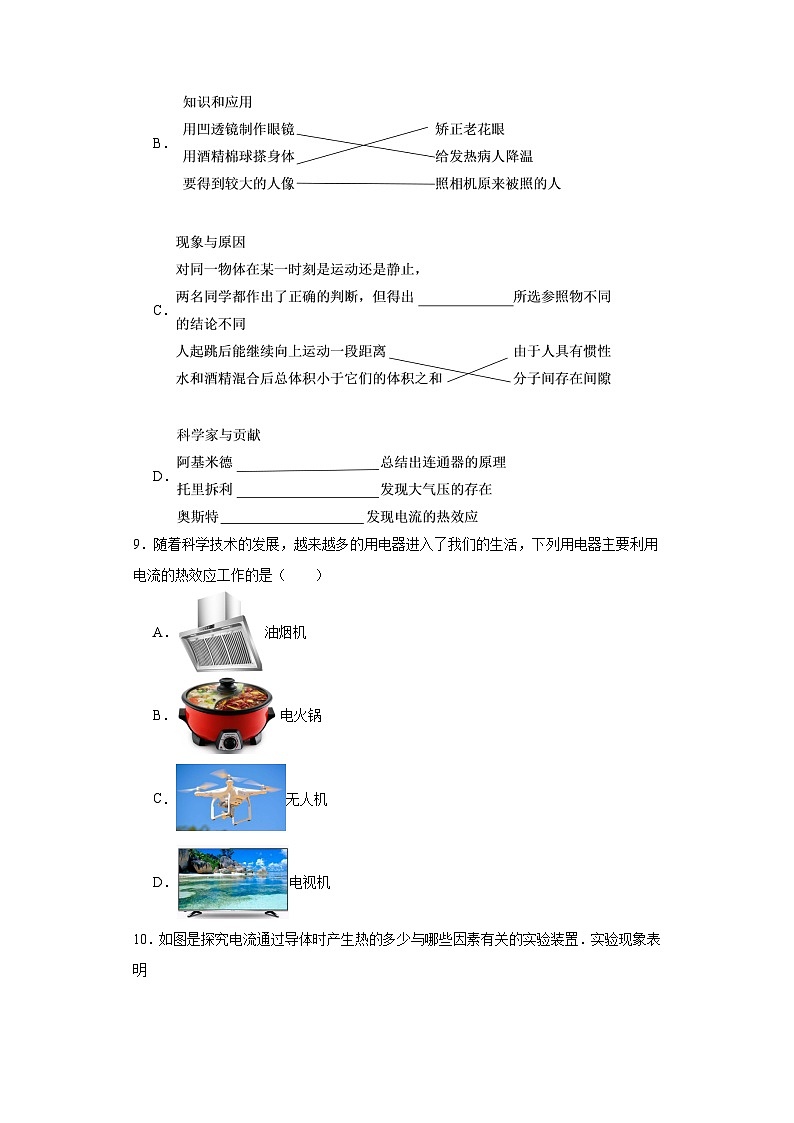

8．下列连线成正确的一组是
A．
B．
C．
D．
9．随着科学技术的发展，越来越多的用电器进入了我们的生活，下列用电器主要利用电流的热效应工作的是（ ）
A．油烟机
B．电火锅
C．无人机
D．电视机
10．如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置．实验现象表明
A．在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越长，这个电阻产生的热量越多
B．在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多
C．在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越多
D．在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多
二、填空题
11．如图是探究“电流产生的热量跟什么因素有关”的装置。实验中通过观察U形管中液面 的变化来比较电流通过电阻丝产生热量的多少，这种实验研究的方法叫 法。

12．（1）如图甲所示，在一根长玻璃管中注入一半水，再缓缓地注满酒精，用塞子塞住开口端，上下颠倒几次再竖起来。可以看到玻璃管内的液面比原来的低，这说明分子间存在 ；
（2）在“串、并联电路中电流规律”的探究实验中，电流表应与用电器 联，闭合开关后，电流表指针如图乙所示，其原因可能是 ；
（3）如图丙所示，两容器中的电阻丝串联接到电源两端，这是为了探究电流产生的热量与 的关系，通电一段时间后， （选填“左”或“右”）侧U形管中液面高度的变化较小。
13．一根阻值为10Ω的电阻丝，通电100s，通过的电流为2A，则电流通过电阻丝产生的热量为 J．
14．在家庭电路中，各用电器之间是 （选填“串联”或“并联”）连接的；如图甲所示为小明家的电能表表盘，若小明家此时只有电炉子在烧水，该电能表的转盘在5min内转了60转，则这段时间内小明家消耗的电能为 kW⋅h，可以算得电炉子的功率为 W。小明观察到图乙电炉丝热得发红，而跟电炉丝连接的导线却发热不明显，可以通过比较图丙实验中的 （选填“A和B”“B和C”或“A和C”）两个U形管的液面高度差解释说明这种情况。

15．如图所示，灯泡L上标有“6V 3W”字样，电源电压6V且保持不变，定值电阻R＝80Ω，电路在工作状态下，通过调整开关的开闭，使整个电路消耗的功率最大时，电阻R在100s内产生的热量是 J，整个电路消耗的最小功率是 W。（不计灯丝电阻的变化）
16．已知定值电阻R1∶R2＝2∶3，若把它们串联在同一电路中，通电1分钟，R1、R2产生的热量之比Q1∶Q2＝ ．
17．图甲中R0为定值电阻，电源电压保持不变。滑动变阻器R1标有“20Ω1A”字样，电流表量程0~0.6A，灯泡L的额定电流是0.5A。当开关S1、S2都断开或都闭合两种情况中，移动滑片P（所有元件都安全）得到了两次电流表示数与R1阻值变化关系的图象如图乙所示，且灯泡发光时恰好正常工作。则电源电压为 V；灯泡L的额定功率为 W；开关都断开时，通电10s电路产生热量最少为 J。
18．如图所示是一台“6V 3W”的迷你型小风扇，电动机线圈阻值为1Ω，让这台小风扇正常工作1min产生的热量为 J，工作效率约为 %（保留小数点后一位）。
19．厨艺最讲究“火候”二字，如图甲所示的智能蛋糕机就是通过智能化技术控制制作时间和温度，制作出口感好、营养价值高的蛋糕。该蛋糕机的电路简图如图乙所示，其中R1、R2均为发热电阻（假定电阻不随温度变化），部分参数如下表所示。求：
（1）当开关S1断开，单刀多掷开关S2打到3时，蛋糕机处于 （选填“高温”“中温”或“低温”）挡；蛋糕烘焙过程中，香味四溢，这是 现象
（2）该蛋糕机以高温挡正常工作时，10分钟产生的热量；( )
（3）该蛋糕机正常工作时R2的电阻值；( )
（4）该蛋糕机低温挡的额定功率。( )

20．石墨烯是一种高分子构成的片状结构材料，这种材料在一定条件下电阻可以降为零，它是由我国少年科学家曹原发现的，这一特点可以在生活中用于 （选填“电饭锅发热丝”、“电动机线圈”或“小灯泡的灯丝”）。
三、综合题
21．如图为某品牌电饭煲的工作电路示意图，开关S可以同时与a、b相连，或只与c相连（红灯，绿灯为指示打，不计电阻）．该电饭煲具有加热、保温功能，在加热档时总功率为1540W，在保温档时的总功率为55W．请根据以上信息解答下列问题：
（1）将开关S与a、b相连时， 发光（选填“红灯”或“绿灯”），此时电饭煲处于 状态（选填“加热”或“保温”）
（2）电饭煲处于加热状态时，R的电功率为P1；处于保温状态时，R的电功率为P2，P1：P2=400：1．请计算电阻R1的阻值 ．
（3）如果在不改变原来保温档和加热档电功率的基础上，要增加一个更大功率的档位来迅速加热物体，请设计出1种方案，并用简要的文字说明 （也可配合作图说明）
22．如图是研究电流热效应的实验装置图．两个相同的烧瓶中均装入0.1kg的煤油，烧瓶中电阻丝的阻值为，烧瓶中的电阻丝标识已看不清楚．当闭合开关，经过210s的时间，烧瓶中的煤油温度由升高到，烧瓶中的煤油温度由升高到．假设电阻丝产生的热量全部被煤油吸收，电阻丝的阻值不随温度变化，电源电压保持不变，已知煤油的比热容． 求：
（1）在此过程中烧瓶中煤油吸收的热量 ；
（2）烧瓶中电阻丝的阻值 ；
（3）电源的电压及电路消耗的总功率 ．
本次实验探究的是电流通过导体产生的热量多少与 的大小关系，若想接着探究它与电流的关系只需在原电路中加一个可以改变电流的 即可（填电路元件名称）．若还想用这次实验装置探究煤油和水的比热容的大小只需控制装在和中的煤油和水的初温和 相同以及电阻丝的阻值 （“相同”或“不同”）即可．
23．如图-1所示是某款家用烤面包机，该烤面包机有“高温”和“低温”两个档位，其内部电路如图-2所示，R1、R2均为加热电阻，高温档时电功率为800W，低温档时电功率为500W。求：
（1）烤面包机工作时利用了电流的 效应；当开关S、S1均闭合时，电路处于 档；
（2）烤面包机用高温档加热10min，产生多少热量 ；
（3）电路中电阻R2的阻值是多少 。

热风时消耗的总功率
466W
冷风时消耗的总功率
66W
小风扇的额定电压
100V
额定电压/V
220
额定功率/W
高温1100
中温880
低温
参考答案：
1．B
2．C
3．A
4．D
5．D
6．B
7．B
8．C
9．B
10．D
11． 高度差 转换
12． 间隙/空隙 串 正负接线柱接反 电流 右
13． 4×103
14． 并联 0.1 1200 B和C
15． 45 0.39
16． 2∶3
17． 6 3 12
18． 15 91.7
19． 低温 扩散
20． 电动机线圈
21． 红灯 加热 110Ω 略
22． 840J 2Ω 6V；6W 电阻 滑动变阻器 质量 相同
23． 热 高温 4.8×105J 36.3Ω
