初中物理京改版（2024）九年级全册五、家庭电路精品课时作业

这是一份初中物理京改版（2024）九年级全册五、家庭电路精品课时作业，共7页。试卷主要包含了单选题，填空题，综合题等内容，欢迎下载使用。

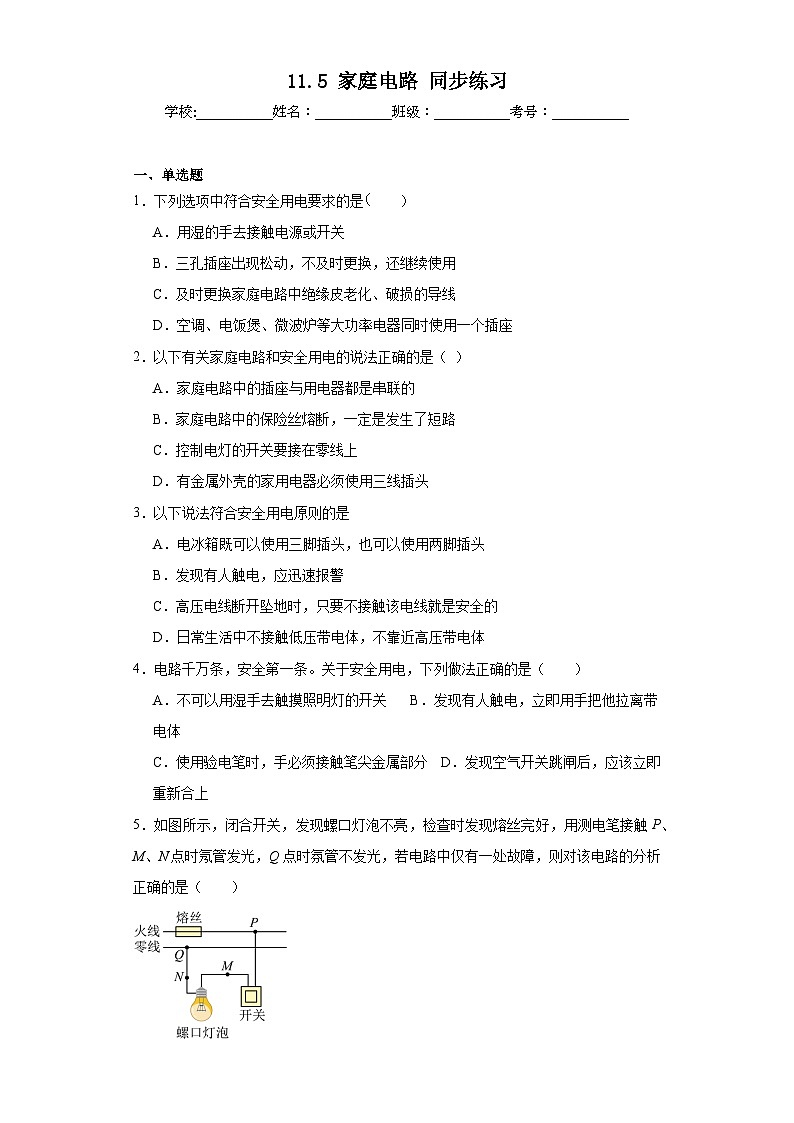

一、单选题
1．下列选项中符合安全用电要求的是
A．用湿的手去接触电源或开关
B．三孔插座出现松动，不及时更换，还继续使用
C．及时更换家庭电路中绝缘皮老化、破损的导线
D．空调、电饭煲、微波炉等大功率电器同时使用一个插座
2．以下有关家庭电路和安全用电的说法正确的是（ ）
A．家庭电路中的插座与用电器都是串联的
B．家庭电路中的保险丝熔断，一定是发生了短路
C．控制电灯的开关要接在零线上
D．有金属外壳的家用电器必须使用三线插头
3．以下说法符合安全用电原则的是
A．电冰箱既可以使用三脚插头，也可以使用两脚插头
B．发现有人触电，应迅速报警
C．高压电线断开坠地时，只要不接触该电线就是安全的
D．日常生活中不接触低压带电体，不靠近高压带电体
4．电路千万条，安全第一条。关于安全用电，下列做法正确的是（ ）
A．不可以用湿手去触摸照明灯的开关B．发现有人触电，立即用手把他拉离带电体
C．使用验电笔时，手必须接触笔尖金属部分D．发现空气开关跳闸后，应该立即重新合上
5．如图所示，闭合开关，发现螺口灯泡不亮，检查时发现熔丝完好，用测电笔接触P、M、N点时氖管发光，Q点时氛管不发光，若电路中仅有一处故障，则对该电路的分析正确的是（ ）

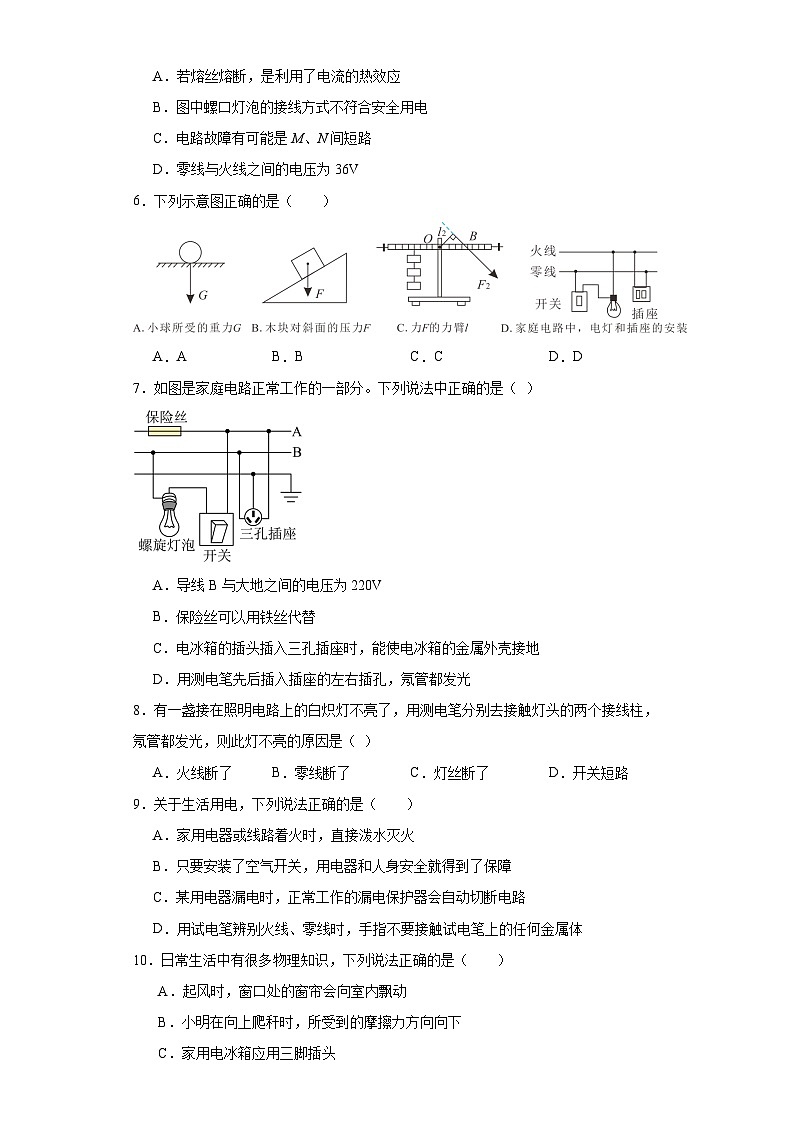

A．若熔丝熔断，是利用了电流的热效应
B．图中螺口灯泡的接线方式不符合安全用电
C．电路故障有可能是M、N间短路
D．零线与火线之间的电压为36V
6．下列示意图正确的是（ ）
A．AB．BC．CD．D
7．如图是家庭电路正常工作的一部分。下列说法中正确的是（ ）
A．导线B与大地之间的电压为220V
B．保险丝可以用铁丝代替
C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地
D．用测电笔先后插入插座的左右插孔，氖管都发光
8．有一盏接在照明电路上的白炽灯不亮了，用测电笔分别去接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因是（ ）
A．火线断了B．零线断了C．灯丝断了D．开关短路
9．关于生活用电，下列说法正确的是（ ）
A．家用电器或线路着火时，直接泼水灭火
B．只要安装了空气开关，用电器和人身安全就得到了保障
C．某用电器漏电时，正常工作的漏电保护器会自动切断电路
D．用试电笔辨别火线、零线时，手指不要接触试电笔上的任何金属体
10．日常生活中有很多物理知识，下列说法正确的是（ ）
A．起风时，窗口处的窗帘会向室内飘动
B．小明在向上爬秆时，所受到的摩擦力方向向下
C．家用电冰箱应用三脚插头
D．大气压强随高度的增加而增加

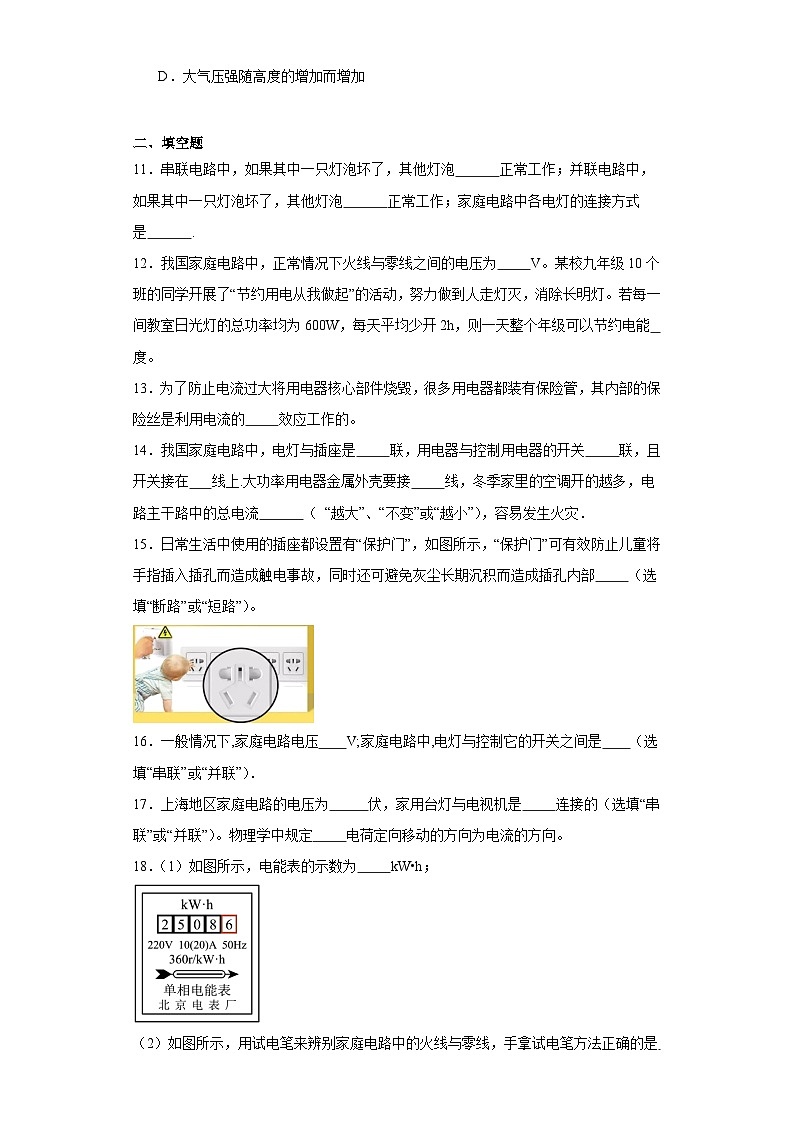

二、填空题
11．串联电路中，如果其中一只灯泡坏了，其他灯泡 正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡 正常工作；家庭电路中各电灯的连接方式是 .
12．我国家庭电路中，正常情况下火线与零线之间的电压为 V。某校九年级10个班的同学开展了“节约用电从我做起”的活动，努力做到人走灯灭，消除长明灯。若每一间教室日光灯的总功率均为600W，每天平均少开2h，则一天整个年级可以节约电能 度。
13．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，其内部的保险丝是利用电流的 效应工作的。
14．我国家庭电路中，电灯与插座是 联，用电器与控制用电器的开关 联，且开关接在 线上.大功率用电器金属外壳要接 线，冬季家里的空调开的越多，电路主干路中的总电流 （ “越大”、“不变”或“越小”），容易发生火灾．
15．日常生活中使用的插座都设置有“保护门”，如图所示，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时还可避免灰尘长期沉积而造成插孔内部 （选填“断路”或“短路”）。

16．一般情况下,家庭电路电压 V;家庭电路中,电灯与控制它的开关之间是 （选填“串联”或“并联”）．
17．上海地区家庭电路的电压为 伏，家用台灯与电视机是 连接的（选填“串联”或“并联”）。物理学中规定 电荷定向移动的方向为电流的方向。
18．（1）如图所示，电能表的示数为 kW•h；
（2）如图所示，用试电笔来辨别家庭电路中的火线与零线，手拿试电笔方法正确的是 （选填“甲”或“乙”）图；
（3）如图所示，家庭电路中，地线应接在三孔插座的 （选填“A”“B”或“C”）插孔处。
19．小乐家的洗衣机在使用时，接触到金属门手柄会“麻手”．可解决的办法是给洗衣机电路 （选填“增接零线”、“加接地线”或“增接熔丝”）
20．如图甲将试电笔笔尖与火线接触，手抵金属帽，氖管发光，若笔内电阻为一百万欧姆，尽管其余电阻未知，也可以判断出流经人体的电流不会超过 A；如图乙在正常情况下电流经“火线电灯零线”处处相等，若某人不小心触碰到火线裸露处，此时 ，当“漏电保护器”检测到“两线”电流不等时会自动切断线路。
三、综合题
21．如图所示，是小刚家里部分电路的示意图．当闭合开关S后，发现电灯L不亮，检查空气开关没有跳闸．当小刚用测电笔分别测试F、E两点时测电笔的氖管都发光，但用测电笔分别测试A、B两点时测电笔的氖管都不发光；用测电笔分别测试电灯L接口的两根电线C点和D点；发现这两处都能使测电笔的氖管发光．
（1）你判定此电路故障应是 ．
A．火线和零线短路 B．电灯L短路
C．电线AB段某处断路 D．电线BC段某处断路
（2）小刚排除电路故障后，电灯L正常工作时，用测电笔分别测试电灯L接口的两根电线C点和D点时，能使测电笔发光的是 点．
22．如图1是某电热器的原理图，其工作电压为220V，R1、R2是发热电阻，虚线框为其金属外壳，它用一个旋转开关可以实现电热器多挡位工作。在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图1中位置S时，金属滑片将①②两触点同时与右边缘金属板接通。

（1）请你为这台电热器配备一个三脚插头，如图2所示，应该将电路图中的火线A接到插头的 （选填P、Q、G）处；小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾，该开关应安装在图1中A、B、C、D、E中的 点处；
（2）当旋钮开关旋到位置T时，电热器处于 （“高温挡”或“低温挡”）；如果电热器低温挡的功率为220W，求R1的阻值 ；
（3）如果电热器R2的阻值为55Ω，求电热器处于高温挡工作5min消耗的电能。( )
23．为提高电网对极端气候、重大自然灾害的抵御能力，国家电网公司2008年重点科技减灾防灾项目﹣﹣直流熔冰装置研制成功．该装置需要1至2万千瓦的功率，最大融冰电流可达6000安，最长融冰距离可达200公里，从而避免因线路结冰而倒杆断线．如图为位于某电网线路上相距几十公里的甲、乙两地之间输电线路和处于乙地的熔冰装置示意图，熔冰装置上的“+”、“﹣”是两个接线端子．（进行熔冰时交流电已切断）
（1）你猜想设计该熔冰装置的依据是 ，在熔冰过程中能量的转化是 ；
（2）若要对甲、乙两地之间的“2”和“3”两根输电线同时熔冰，请你在图中以笔画线代替导线，进行切实可行的连接，实现熔冰 ；
（3）在上述熔冰过程中，若每根输电线的电阻是R，启动熔冰装置后，电路中的电流是I，则输电线消耗的电功率是 ．
参考答案：
1．C
2．D
3．D
4．A
5．A
6．C
7．C
8．B
9．C
10．C
11． 不能 能 并联
12． 220 12
13．热
14． 并 串 火 地 越大
15．短路
16． 220 串联
17． 220 并联 正
18． 2508.6 甲 A
19．加接地线
20．
21． D CD
22． P A 低温挡 220Ω 3.3×105J
23． 电流的热效应 电能转化为内能 2I2R
