物理九年级全册第十一章 简单电路二 学生实验：组装电路优秀精练

这是一份物理九年级全册第十一章 简单电路二 学生实验：组装电路优秀精练，共8页。
一、单选题
1．李叔叔决定将自己的卧室灯设计成一款吊扇灯。这款吊扇灯要满足：三个灯泡同时工作，互不影响；风扇和灯泡可以独立工作，也可以同时工作。下列设计的电路图中，符合要求的是（ ）
A．B．
C．D．
2．有一发光棒闭合开关后众小灯都亮，一段时间后，其中一小灯熄灭如图。关于该小灯熄灭的原因及众小灯的电路连接方式(不考虑混联)，下列猜想合理的是：（ ）
A．该灯泡灯丝烧断，众小灯串联
B．该小灯处接线脱落，众小灯串联
C．该小灯处可能短路，众小灯并联
D．该小灯泡松动接触不良，众小灯井联

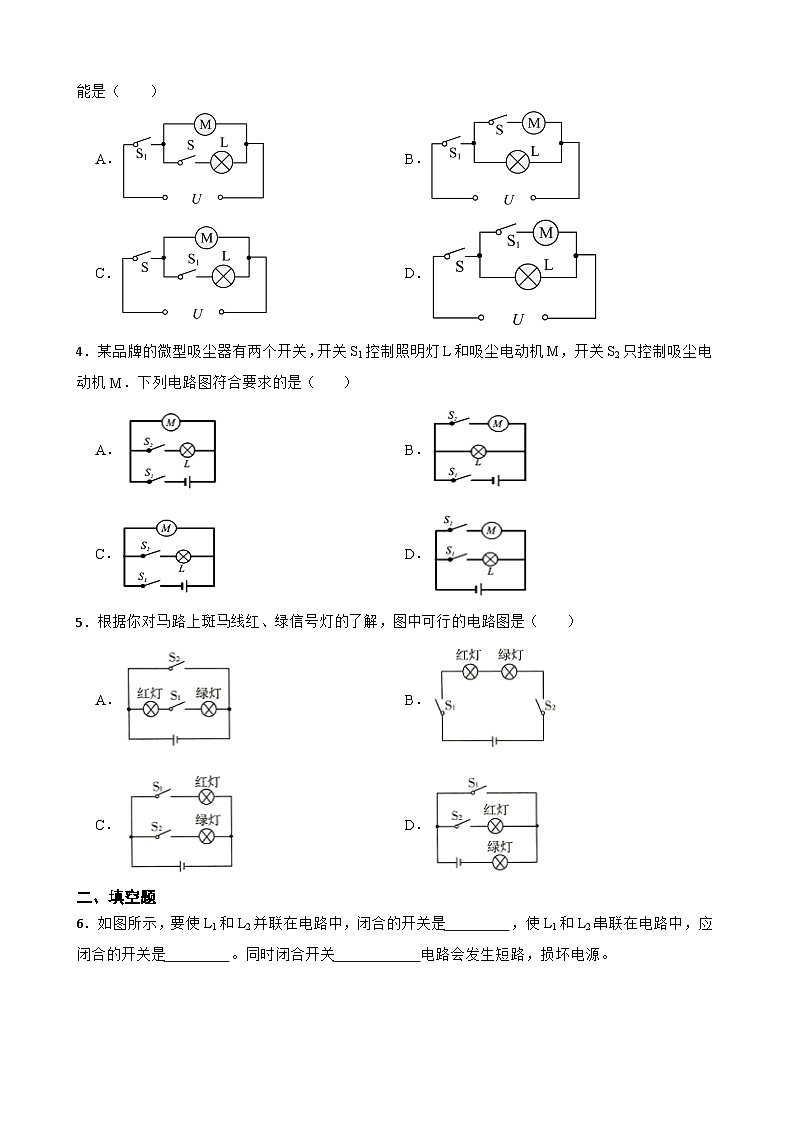

3．使用电风扇时，有时候因为忘记断开风扇开关S而浪费能源。小宁在父母指导下对风扇电路进行了改装：加装一个红外感应开关S1和指示灯L。加装后，若S断开，指示灯和风扇都不工作；当S闭合时，L工作，此时当红外感应装置感应到有人时，S1才闭合，风扇工作。小宁设计的电路图可能是（ ）
A．B．
C．D．
4．某品牌的微型吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M．下列电路图符合要求的是（ ）
A．B．
C．D．
5．根据你对马路上斑马线红、绿信号灯的了解，图中可行的电路图是（ ）
A．B．
C．D．
二、填空题

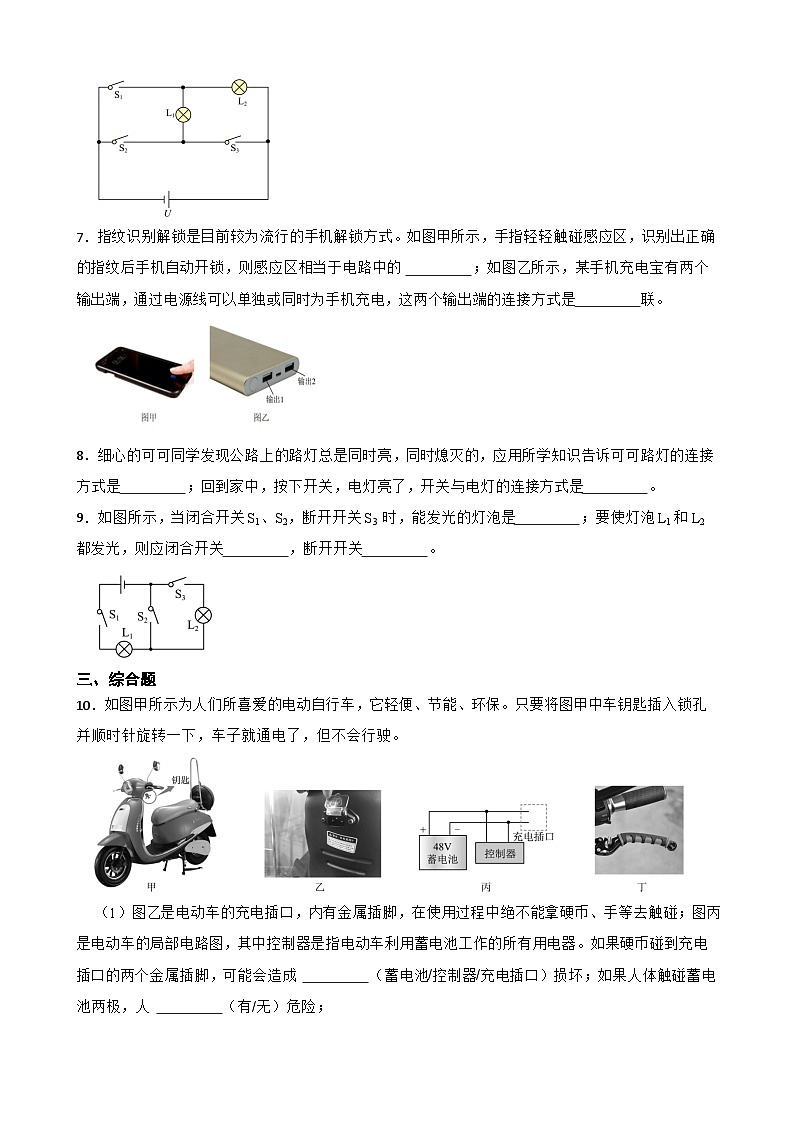

6．如图所示，要使L1和L2并联在电路中，闭合的开关是 ，使L1和L2串联在电路中，应闭合的开关是 。同时闭合开关 电路会发生短路，损坏电源。
7．指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于电路中的 ；如图乙所示，某手机充电宝有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是 联。
8．细心的可可同学发现公路上的路灯总是同时亮，同时熄灭的，应用所学知识告诉可可路灯的连接方式是 ；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是 。
9．如图所示，当闭合开关S1、S2，断开开关S3 时，能发光的灯泡是 ；要使灯泡L1和L2 都发光，则应闭合开关 ，断开开关 。
三、综合题
10．如图甲所示为人们所喜爱的电动自行车，它轻便、节能、环保。只要将图甲中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。
（1）图乙是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图丙是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚，可能会造成 （蓄电池/控制器/充电插口）损坏；如果人体触碰蓄电池两极，人 （有/无）危险；
（2）给电动车充电时，电瓶相当于 （电源/用电器），将 能转化为 能，蓄电池和控制器是 （串联/并联）；
（3）电动自行车两刹车手柄（如图丁）中各有一只开关S1和S2。在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，以下电路符合要求的是 。
11．为方便黑夜开灯，家中可安装一种带有指示灯的开关，如甲图所示，这种开关是由一个指示灯和一个开关S构成。将该开关和照明灯连入电路，如乙图所示。当开关S断开时，照明灯不发光、指示灯发光；当开关S闭合时，电路中的照明灯正常发光、指示灯不发光。
（1）乙图的L1和L2中表示指示灯的是 。
（2）当开关S断开时，两个灯中的电流情况I1 I2（填“＞”“＝”或“＜”）。
四、科普阅读题
12．阅读材料，回答问题。
汽车动能回收系统
为节约能源，某型号汽车在关闭发动机后，通过小型发电机将减速运动时的部分动能转化为电能储存在蓄电池中，同时蓄电池又能将部分能量通过电动机向车轮输送。表中所示是该型号汽车的部分技术参数，其中储能效率是指汽车正常行驶时关闭发动机，直至汽车停止的过程中，通过发电机将动能转化为电能并储存在蓄电池的效率。耗油量是指汽车正常行驶100km消耗燃油的质量。测试中，先让汽车正常行驶，然后关闭发动机，分别测出开启和关闭发电机两种情况下，汽车通过的路程s与对应的速度大小v，计算出动能Ek，作出动能Ek随路程s变化的图像，如图所示。
（1）汽车转弯时，同侧前后两个转向灯会同时闪亮，若其中一只灯坏了，另一只灯仍会闪亮。则该两个转向灯是 （选填“串联”或“并联”）的；
（2）汽车消耗燃油正常行驶10km，完全燃烧这些燃油产生的热量为2.94×107J，则燃油的热值为 J/kg；若燃油没有完全燃烧，则燃油的热值 （选填“变大”、“变小”或“不变”）；在1标准大气压下，这些热量能将100kg、40℃的水加热至 ℃；
（3）发电机发电过程中，动能除转化为电能外，还会因自身发热部分能量转化为内能。由图像可知，表示开启发电机进行测试的图线是 （填“①”或“②”），判断的依据是：开启发电机后，有一部分动能转化为电能；而关闭发电机后，动能全部用于转化为内能。
五、计算题
13．请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个，并分别填入电路的空缺处．填入后要求：
（1）闭合开关，小灯泡L1和L2都能发光；
（2）小灯泡L1和L2并联连接．
六、实验探究题
14．在“连接串联电路”实验中，实验电路如图所示。
（1）在连接电路时，开关应该处于 状态。
（2）连接好电路后闭合开关S，小慧发现 L1 、 L2 两只灯泡都不亮，她用手按一下灯泡 L1 ， L1 、 L2 仍然都不亮，按一下灯泡 L2 ，两灯都亮，松开手两灯又不亮，则故障可能是________（选填序号）。
A．L1 灯丝断了B．L2 灯丝断了
C．L1 短路D．L2 与灯座接触不良
（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S分别换接到A点和B点，观察到同样的现象。这样操作的目的是探究 。
答案解析部分
1．【答案】D
【知识点】串、并联电路的设计
2．【答案】D
【知识点】串联电路和并联电路的辨别
3．【答案】D
【知识点】串、并联电路的设计
4．【答案】B
【知识点】串、并联电路的设计
5．【答案】C
【知识点】串、并联电路的设计
6．【答案】S1、S3；S2；S2、 S3
【知识点】电路的三种状态；串、并联电路的设计
7．【答案】开关；并
【知识点】电路的构成及电路图；电路的基本连接方式
8．【答案】并联；串联
【知识点】电路的基本连接方式
9．【答案】L1；S1、S3；S2
【知识点】串联电路和并联电路的辨别
10．【答案】蓄电池；有；用电器；电；化学；并联；D
【知识点】电源及其能量转化；电路的构成及电路图；串联电路和并联电路的辨别；串、并联电路的设计
11．【答案】（1）L1
（2）＝
【知识点】电路的基本连接方式
12．【答案】并联；4.2×107；不变；100；②
【知识点】比热容；燃料的热值；沸点及沸点与气压的关系；串联电路和并联电路的辨别
13．【答案】（1）解：如果电源在左侧，根据电流方向可知，下端必须为正极；
若右端为电流表则灯泡L2短路、灯泡不发光，若右端为电压表则两灯泡串联，不符合题意．
（2）电源应位于右端，且下端为正极；
若左端为电压表则灯泡L1不发光、不符合题意；左端为电流表，两灯泡并联、且都发光，符合题意．
故答案如下图所示：
．
【知识点】串、并联电路的设计
14．【答案】（1）断开
（2）D
（3）串联电路中开关的作用
【知识点】电路的基本连接方式××型汽车
满载总质量（kg）
1500
储能效率（%）
60
耗油量（kg/100km）
7
