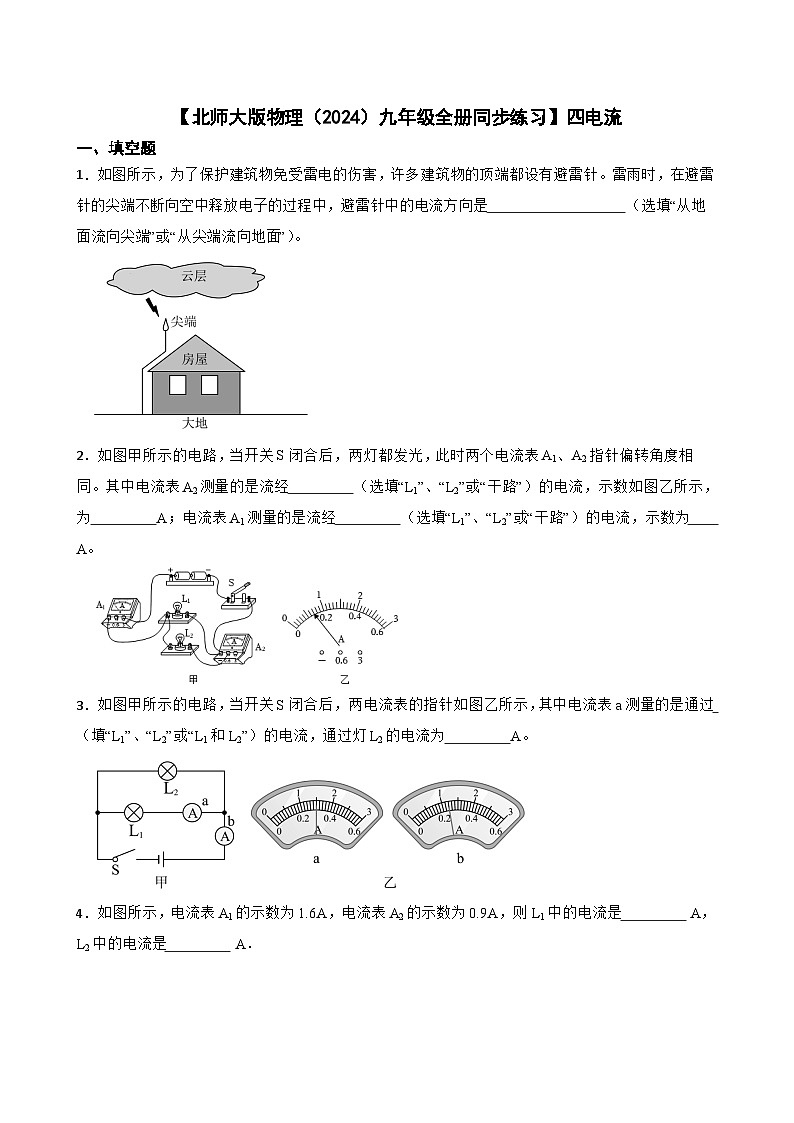

物理九年级全册四 电流精品综合训练题

这是一份物理九年级全册四 电流精品综合训练题，共9页。
一、填空题
1．如图所示，为了保护建筑物免受雷电的伤害，许多建筑物的顶端都设有避雷针。雷雨时，在避雷针的尖端不断向空中释放电子的过程中，避雷针中的电流方向是 （选填“从地面流向尖端”或“从尖端流向地面”）。
2．如图甲所示的电路，当开关S闭合后，两灯都发光，此时两个电流表A1、A2指针偏转角度相同。其中电流表A2测量的是流经 （选填“L1”、“L2”或“干路”）的电流，示数如图乙所示，为 A；电流表A1测量的是流经 （选填“L1”、“L2”或“干路”）的电流，示数为 A。
3．如图甲所示的电路，当开关S闭合后，两电流表的指针如图乙所示，其中电流表a测量的是通过 （填“L1”、“L2”或“L1和L2”）的电流，通过灯L2的电流为 A。

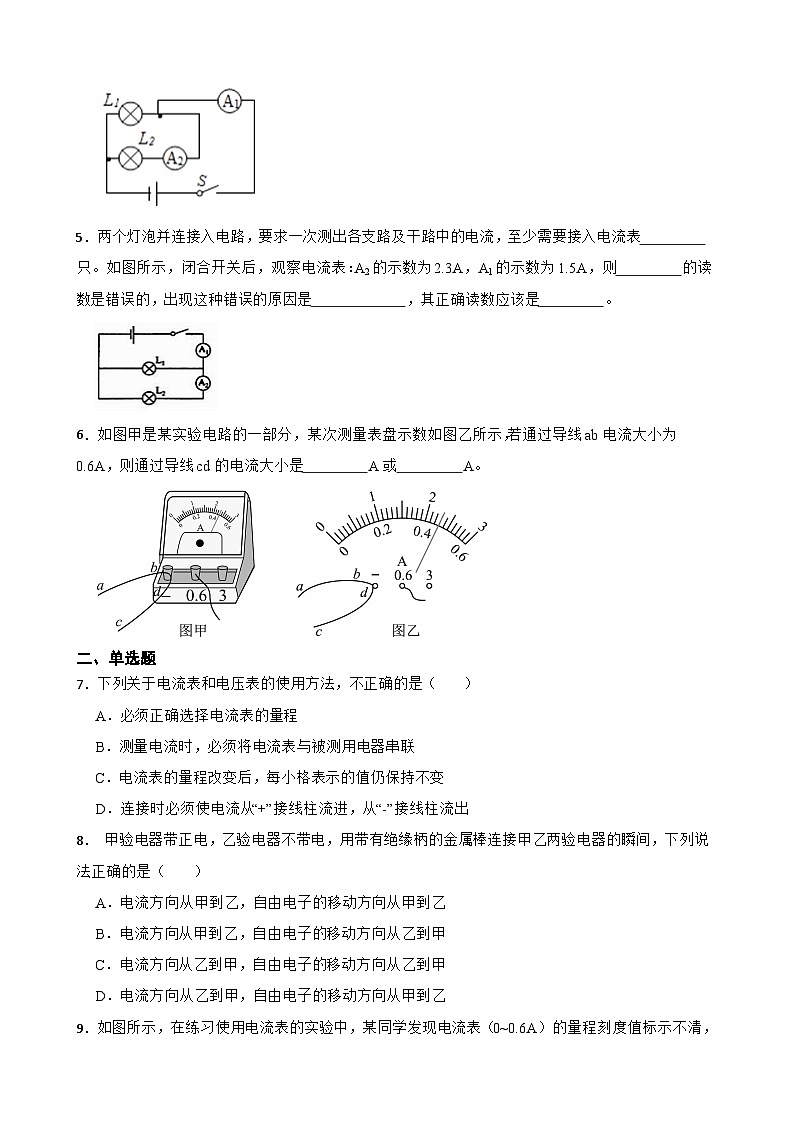

4．如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是 A，L2中的电流是 A．
5．两个灯泡并连接入电路，要求一次测出各支路及干路中的电流，至少需要接入电流表 只。如图所示，闭合开关后，观察电流表：A2的示数为2.3A，A1的示数为1.5A，则 的读数是错误的，出现这种错误的原因是 ，其正确读数应该是 。
6．如图甲是某实验电路的一部分，某次测量表盘示数如图乙所示，若通过导线ab电流大小为0.6A，则通过导线cd的电流大小是 A或 A。
二、单选题
7．下列关于电流表和电压表的使用方法，不正确的是（ ）
A．必须正确选择电流表的量程
B．测量电流时，必须将电流表与被测用电器串联
C．电流表的量程改变后，每小格表示的值仍保持不变
D．连接时必须使电流从“+”接线柱流进，从“-”接线柱流出
8． 甲验电器带正电，乙验电器不带电，用带有绝缘柄的金属棒连接甲乙两验电器的瞬间，下列说法正确的是（ ）
A．电流方向从甲到乙，自由电子的移动方向从甲到乙
B．电流方向从甲到乙，自由电子的移动方向从乙到甲
C．电流方向从乙到甲，自由电子的移动方向从乙到甲
D．电流方向从乙到甲，自由电子的移动方向从甲到乙

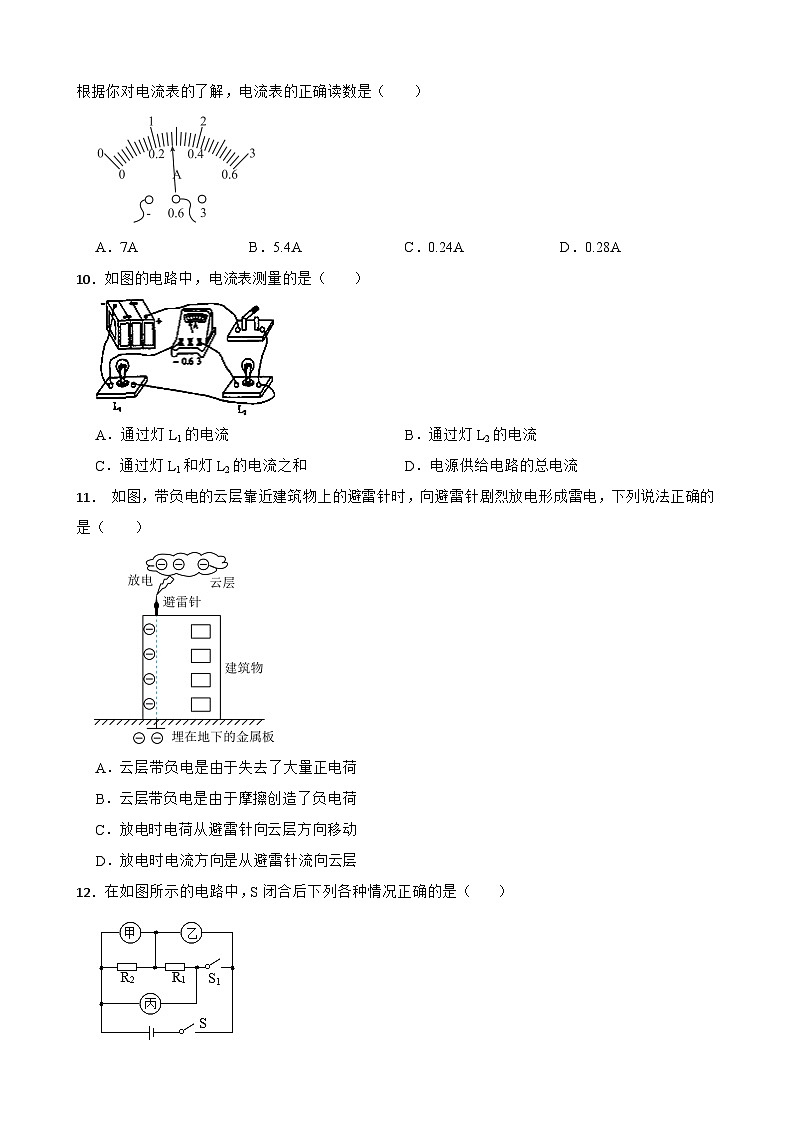

9．如图所示，在练习使用电流表的实验中，某同学发现电流表（0~0.6A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（ ）
A．7AB．5.4AC．0.24AD．0.28A
10．如图的电路中，电流表测量的是（ ）
A．通过灯L1的电流B．通过灯L2的电流
C．通过灯L1和灯L2的电流之和D．电源供给电路的总电流
11． 如图，带负电的云层靠近建筑物上的避雷针时，向避雷针剧烈放电形成雷电，下列说法正确的是（ ）
A．云层带负电是由于失去了大量正电荷
B．云层带负电是由于摩擦创造了负电荷
C．放电时电荷从避雷针向云层方向移动
D．放电时电流方向是从避雷针流向云层
12．在如图所示的电路中，S闭合后下列各种情况正确的是（ ）
A．如果甲、乙、丙是电压表，当S1闭合后U丙>U乙
B．如果甲是电压表，乙、丙电流表，S1断开形成串联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数小于丙表的示数
三、实验探究题
13．在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）小红同学在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了 。
（2）小明同学在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是 ；在排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。
（3）同学们在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了电流并记录在如下表格中.并立即得出了并联电路的电流规律.请你指出他们实验中的不足是 ，改进方法是 。
四、作图题
14．在图的电路中，当两个开关都闭合时，两灯都能正常发光，请根据电流的方向，分别在方框中填入电流表或电池的符号．
五、计算题
15．夏天，暴风雨常常伴有电闪雷鸣，每次闪电电流一般可达 1×104 安。假设一次闪电时间仅为0.1秒，求这次闪电放出的电荷量Q。
16．如图所示，当开关S闭合时，两只电流表A1、A2的示数分别如图所示。问：
（1）电流表A1读数是多少A？
（2）通过灯泡L1的电流是多少A？
17．自由电子在金属导体中定向移动形成电流，物理学上把1秒通过导体横截面的电荷量叫做电流强度，电流定义式为I=Qt。如图所示是某导体自由电子的定向移动。
（1）某导体两端的电压为6伏，10秒内通过该导体横截面的电荷量是2库，电路中的电流是多少；
（2）若流过导体单位体积的电子个数为n，每个电子所带的电荷量为e，电子在导体中流动的速度为v，导体直径为d，请推导出导体中电流强度I的数学表达式。
六、综合题
18．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，
（1）通过L1和L2的电流分别是多大？
（2）电流表A3的读数是多少？
19．在某电路中，10秒内通过导体横截面的电量为15库
（1）通过该导体的电流为多少安？
（2）在如图的电流表上选择合适的量程并标出此电流值。
20．电容器是电气设备中的重要元件，是储存电荷的装置。两个相距很近又彼此绝缘的平行金属板就形成一个最简单的电容器。在电路图中用符号“ ”表示。
（1）如图所示电路，开关置于a时，电容器的一个极板与电源的正极相连，另一个极板与负极相连，两个极板将分别带上等量异种电荷，这个过程叫做电容器充电，电容器一个极板所带电荷量的绝对值叫做电容器所带的电荷量。开关置于b时，充电后的电容器的两极板接通，两极板上的电荷中和，电容器又不带电了，这个过程叫做电容器放电。放电过程中，经过电流表的电流方向为 （选填“M到N”或“N到M”）。
（2）当开关置于a时，通过改变电源电压来改变电容器两极板间的电压U，电容器所带的电荷量Q也随之改变。实验数据如下表：
实验表明，在误差允许的范围内，这个电容器所带的电荷量Q与两极板间的电压U的比值是一个常量。换用不同的电容器，这个比值一般是不同的。
电容器所带的电荷量Q与电容器两极板间电压U的比值叫做电容器的电容，用符号C表示，表达式为 C=QU 。在国际单位制中，电容的单位是法拉，符号是F。 1F=1C/V 。
①电容器两极板间电压减小，它的电容 。
②上述电路中，若电源电压为9V，换用电容为3.0×10-12F的电容器，充电完毕后再进行放电，在全部放电过程中释放的电荷量是 库。
答案解析部分
1．【答案】从尖端流向地面
【知识点】电流的形成；电流的方向
2．【答案】L2；0.14；干路；0.7
【知识点】串联电路和并联电路的辨别；电流的测量及电流表的使用；并联电路的电流规律
3．【答案】L1；0.9A
【知识点】电流的测量及电流表的使用
4．【答案】0.7；0.9
【知识点】并联电路的电流规律
5．【答案】两；A2；读错量程；0.46A
【知识点】并联电路的电流规律
6．【答案】0.14；1.06
【知识点】并联电路的电流规律
7．【答案】C
【知识点】电流的测量及电流表的使用
8．【答案】B
【知识点】电流的方向
9．【答案】D
【知识点】电流的测量及电流表的使用
10．【答案】B
【知识点】电流的测量及电流表的使用
11．【答案】D
【知识点】两种电荷；电流的方向
12．【答案】A
【知识点】串联电路的电流规律；并联电路的电流规律
13．【答案】断开开关；电流表正负接线柱反了；0.24；一次实验具有偶然性；更换不同规格的灯泡多次实验
【知识点】探究串并联电路中的电流特点实验
14．【答案】解：如图所示：
【知识点】电流的方向；电路的构成及电路图；电流的测量及电流表的使用
15．【答案】解：这次闪电放出的电荷量 Q=It=10000A×0.1s=1000C
答：这次闪电放出的电荷量为1000C。
【知识点】电流的大小
16．【答案】（1）0.8；（2）0.32
【知识点】电流的测量及电流表的使用；并联电路的电流规律
17．【答案】解：（1）10秒内通过该导体横截面的电荷量是2库，导体中的电流为
I=Qt=2C10s=0.2A
（2）在t时间内电子移动的距离：L＝vt，导体的横截面积为
S=πd22=14π2d2
t时间内通过导体某一横截面的电子数
N=nSL=nπvtd24
t时间内通过导体某一横截面的电荷量
Q=Ne=nπevtd24
则通过导体的电流为
I=Qt=nπevtd24t=nπevd24
答：（1）5秒内通过该导体横截面的电荷量是0.5C；
（2）通过导体的电流为nπevd24。
【知识点】电流和电流的单位换算
18．【答案】（1）解：由电路图可知，三灯泡并联，电流表A1测L1支路的电流，电流表A2测L1和L2支路的电流之和，电流表A3测干路电流，等效电路图如下图所示：
则通过L1的电路：
I1=IA1=0.18A，
∵并联电路中干路电流等于各支路电流之和，
∴通过L2的电流：
I2=IA2﹣IA1=0.32A﹣0.18A=0.14A；
答：L1的电流为0.18A，L2的电流为0.14A
（2）解：电流表A3的读数：
IA3=IA2+I3=0.32A+0.15A=0.47A
答：电流表A3的读数是0.47A
【知识点】并联电路的电流规律
19．【答案】（1）解： 由I=Q/t知道，通过导体的电流是：I=Q/t=15C/10s=1.5A
（2）解：如果选择0～0.6A，电流表的指针偏转幅度比较大，所以选择量程0～3A量程，如图：
【知识点】电流的大小；电流的测量及电流表的使用
20．【答案】（1）M到N
（2）不变；2.7×10-11
【知识点】两种电荷；电流的方向A点电流IAA
B点电流IBA
C点电流ICA
0.16
0.24
0.40
次数
1
2
3
4
电压U/V
4.0
8.0
12.0
16.0
电荷量Q/C
4.04×10-3
8.00×10-3
12.14×10-3
16.32×10-3
QU/(C·V−1)
1.01×10-3
1.00×10-3
1.01×10-3
1×01×10-3
