北师大版（2024）九年级全册五 电压优秀课后作业题

这是一份北师大版（2024）九年级全册五 电压优秀课后作业题，共12页。

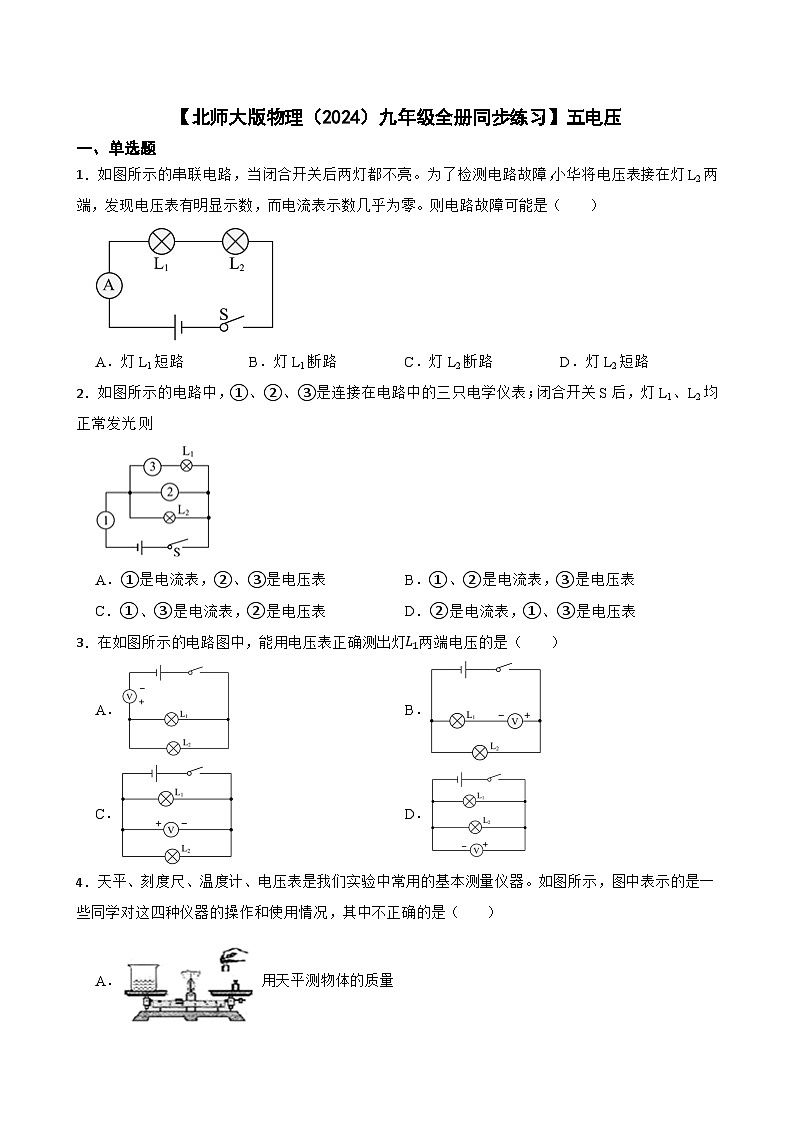

一、单选题
1．如图所示的串联电路，当闭合开关后两灯都不亮。为了检测电路故障，小华将电压表接在灯L2两端，发现电压表有明显示数，而电流表示数几乎为零。则电路故障可能是（ ）
A．灯L1短路B．灯L1断路C．灯L2断路D．灯L2短路
2．如图所示的电路中，①、②、③是连接在电路中的三只电学仪表；闭合开关S后，灯L1、L2均正常发光.则
A．①是电流表，②、③是电压表B．①、②是电流表，③是电压表
C．①、③是电流表，②是电压表D．②是电流表，①、③是电压表
3．在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（ ）
A．B．
C．D．

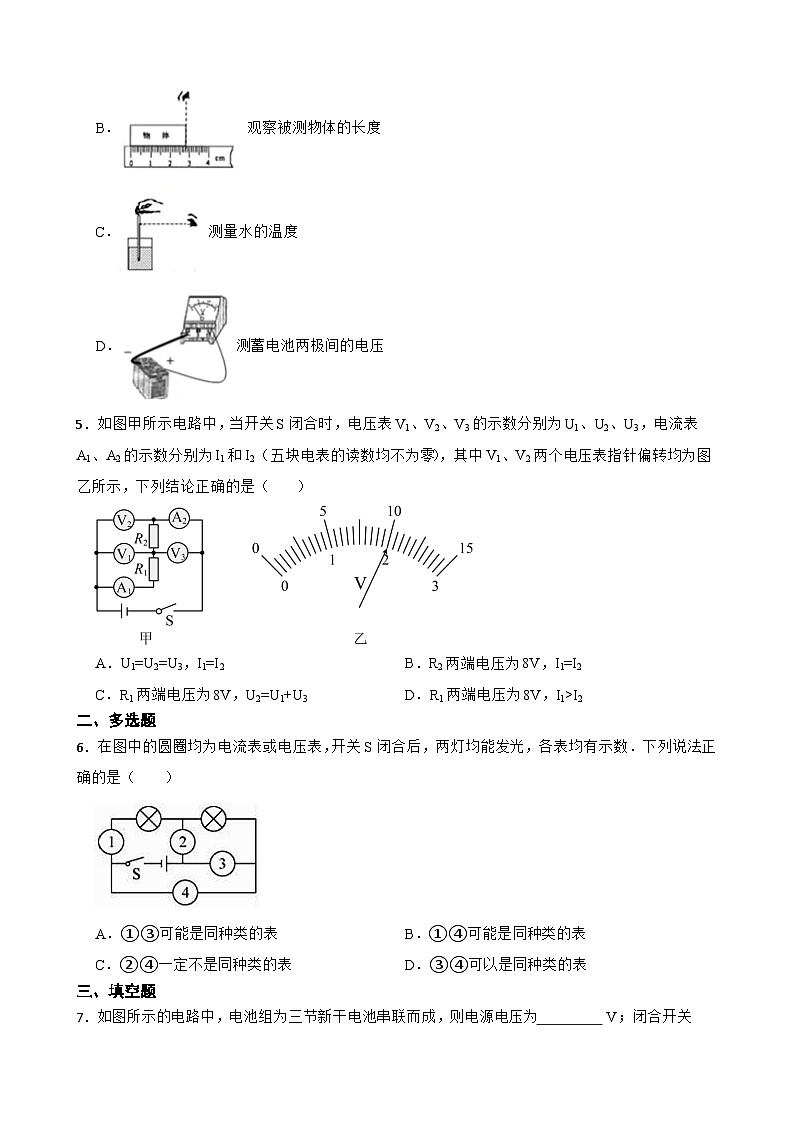

4．天平、刻度尺、温度计、电压表是我们实验中常用的基本测量仪器。如图所示，图中表示的是一些同学对这四种仪器的操作和使用情况，其中不正确的是（ ）
A． 用天平测物体的质量
B． 观察被测物体的长度
C． 测量水的温度
D． 测蓄电池两极间的电压
5．如图甲所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1和I2（五块电表的读数均不为零），其中V1、V2两个电压表指针偏转均为图乙所示，下列结论正确的是（ ）
A．U1=U2=U3，I1=I2B．R2两端电压为8V，I1=I2
C．R1两端电压为8V，U2=U1+U3D．R1两端电压为8V，I1>I2
二、多选题
6．在图中的圆圈均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数．下列说法正确的是（ ）
A．①③可能是同种类的表B．①④可能是同种类的表
C．②④一定不是同种类的表D．③④可以是同种类的表
三、填空题

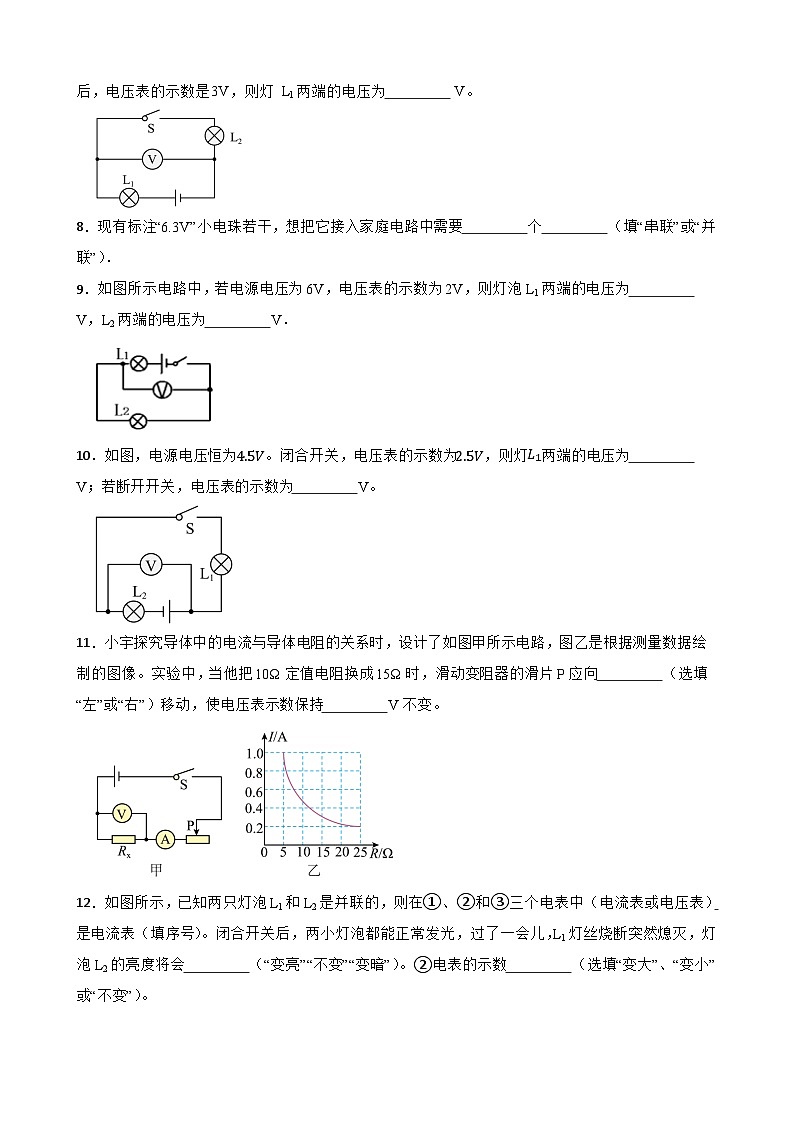

7．如图所示的电路中，电池组为三节新干电池串联而成，则电源电压为 V；闭合开关后，电压表的示数是3V，则灯 L1两端的电压为 V。
8．现有标注“6.3V”小电珠若干，想把它接入家庭电路中需要 个 （填“串联”或“并联”）．
9．如图所示电路中，若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为 V，L2两端的电压为 V．
10．如图，电源电压恒为4.5V。闭合开关，电压表的示数为2.5V，则灯L1两端的电压为 V；若断开开关，电压表的示数为 V。
11．小宇探究导体中的电流与导体电阻的关系时，设计了如图甲所示电路，图乙是根据测量数据绘制的图像。实验中，当他把10Ω定值电阻换成15Ω时，滑动变阻器的滑片P应向 （选填“左”或“右”）移动，使电压表示数保持 V不变。
12．如图所示，已知两只灯泡L1和L2是并联的，则在①、②和③三个电表中（电流表或电压表） 是电流表（填序号）。闭合开关后，两小灯泡都能正常发光，过了一会儿，L1灯丝烧断突然熄灭，灯泡L2的亮度将会 （“变亮”“不变”“变暗”）。②电表的示数 （选填“变大”、“变小”或“不变”）。
四、实验探究题
13．小明在“探究串联电路中电压的规律”实验中，设计了如图甲所示的电路；
（1）连接电路时，开关应处于 状态；连接电路的过程中，小明发现电压表指针如图乙所示，出现这种现象的原因是 ；
（2）连接好电路，闭合开关后，小明发现两灯不亮，且电压表示数为零，若只有灯L1或灯L2中的一处发生故障，则电路故障可能是 ；
（3）排除故障后，小明继续实验，测量灯L1两端的电压时，电压指针偏转如图丙所示，为 V；
（4）为了节省时间，小敏设计了如图所示电路，单刀双掷开关接1时，电压表测L1两端的电压；单刀双掷开关接2时，电压表测L2两端的电压。这个方法能不能测出灯L2两端的电压？ 原因是 。
五、科普阅读题
14．阅读短文，回答问题。
压电效应
压电陶瓷具有正压电效应和逆压电效应。在外力作用发生形变时，它的两个相对表面上出现正、负相反的电荷，产生的电压与外力作用大小成正比；当作用力方向改变时，电荷的极性也随着改变；当外力去掉后，它又会恢复到不带电的状态，这种现象称为正压电效应。相反，当在其电极上加上一定电压就会发生形变，形变随之消失，这种现象称为逆压电效应。
空气加湿器（如图甲）的关键部件是压电陶瓷换能器（如图乙）。它是由压电陶瓷、金属电极和引线组成，外部电压通过引线和电极加到压电陶瓷上。在特定电压的驱动下，压电陶瓷与内置电动机每秒产生2×106次的振动，将水直接雾化。压电式打火机（如图丙）中装有一块压电陶瓷。使用时只需按压点火开关，在两电极之间产生10~20kV的电压而引起火花，引燃丁烷气体。
可用如图丁的方法来观察压电现象并检查压电陶瓷片的质量好坏，当用拇指与食指挤压压电陶瓷片和金属振动片的两面时，电压表的指针就会偏转。在压力相同的情况下，电压表的指针振幅越大，说明压电陶瓷片的灵敏度越高。
（1）空气加湿器工作时，内部的压电陶瓷换能器是将电能转化成 能；
（2）空气加湿器工作时，是利用 压电效应；
（3）图丁电路可表示 （空气加湿器/压电式打火机）的工作原理；
（4）结合图文，以下对压电效应的认识中正确的是 ；
A.产生正压电效应时，压电陶瓷在电路中相当于电源
B.产生正压电效应时，获得电压的大小只与压力有关
C.将丁图向内压缩改为向外拉伸，电表偏转方向不变
D.将丁图向内压缩改为向外拉伸，电表示数始终为零
（5）加湿器工作电路如图戊，陶瓷换能器能高速均匀改变电路通断，使虚框内元件每秒产生2×106次振动，下列图像能大概描述电动机两端电压U0随时间t变化关系的是 。
A. B.
C. D.
六、计算题
15．如图所示电路，V1和V2是两只相同的电压表，当闭合开关后，灯泡都发光，这时两只电压表的指针偏转角度相同，指针位置如图所示：
（1）求灯泡L1和L2两端的电压。
（2）若将灯泡改接为如图所示（c）的电路，电源电压保持不变，闭合开关后灯泡都发光，此时电流表A1的示数为1.5A，电流表A2的示数为1.2A，求通过灯泡L2的电流和L2两端的电压。
16．如图所示电路中，当S闭合后，两电流表的示数分别为0.6A和0.2A，电压表的示数分别为3V，则
（1）灯泡两端的电压UL是多大？
（2）通过电阻的电流IR是多少？
七、综合题
17．如图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？
（2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？
（4）电源电压是多大？
18．通过阅读，小明知道了1791年意大利物理学家伏特发明了最早的电池--伏打电池，在老师的帮助下，小明自制了一个如图所示的伏打电池，但是不能确定哪个金属片是正极，请你帮他设计实验并进行判断。
（1）写出你选用的实验仪器： ；
（2）简述操作方法、实验现象和结论： 。
19．阅读短文，回答问题。
未来的空中“的士”——飞行汽车
“飞行汽车”之梦正照进现实，3月8日在广州某品牌飞行汽车缓缓升空，飞越广州塔等地标性景观后平稳落地，预计两三年内量产。据悉该产品全机身采用碳纤维材料打造，碳纤维材料是一种比普通钢硬度高10倍的超硬材料，仅次于金刚石的硬度，兼顾安全性和轻量化。该飞行汽车不仅可以地面高速行驶，还可以像直升机一样电动垂直起降，实现空中飞行，不需要超长跑道，灵活性高，可远程驾驶或自动驾驶。该飞行汽车采用10个容量“72V 20A•h”的电池作为动力源，充电半小时，续航时间为35分钟。
如图是该型号飞行汽车，下表是它的部分参数。升阻比是指飞行器在飞行过程中，升力与飞行阻力的比值，当飞行器受到的升力大于或等于总重时才能飞行，飞行器飞行时受到的空气阻力f与迎风面积S、飞行速度v的平方均成正比。
该飞行汽车由8台相同的旋翼电机组成，旋翼电机的转速可通过“电子调速器”（不计阻值）来改变，从而提供竖直方向和水平方向的多档风力。每台旋翼电机产生竖直方向的升力与风叶转速成正比，对应关系如表二；产生的升力与风叶转速之比叫做“动率”。
表一：飞行汽车
表二：每台旋翼电机
（1）碳纤维材料打造全机身，是因为碳纤维具有 小的物理特性；纯电动汽车行驶时极为安静，它减弱噪声的途径是在 （选填“声源处”或“传播途中”）；电动汽车的电池是把很多小电池 （选填“串联”或“并联”）在一起来提高驱动电动机的电压；该款飞行汽车“北斗星”定位模块利用 来传递信息。
（2）下列关于该款飞行汽车的说法，正确的是
A.旋翼电机与电子调速器应并联接入电路
B.当飞行汽车飞行过程中受平衡力，则它所受升力一定不做功
C.飞行汽车匀速垂直上升过程中，机械能不变
D.飞行汽车在空中飞行时突然沿水平方向加速，其升阻比将变小
（3）如下图是飞行汽车上的平衡警示局部电路图，其中S为重力开关，金属片M可绕O点自由转动，当飞行汽车水平时，M在a、b中间。当它严重左倾时绿灯亮；当它严重右倾时红灯亮。请根据要求补全电路图。
（4）分析表二数据，当风叶转速为1200r/min时，每台旋翼机动率为 N•min/r。
（5）当该飞行汽车以108km/h的水平速度飞行时，载重为100kg，升阻比为30，则它受到的阻力为 N。充满一次电，70%能量用来水平飞行，最远能飞 km。
答案解析部分
1．【答案】C
【知识点】电路故障的判断
2．【答案】C
【知识点】电流表的连接；电压表的连接
3．【答案】D
【知识点】电压的测量及电压表的使用
4．【答案】A
【知识点】温度及温度计的使用与读数；质量的测量与天平的使用；长度及其测量；电压的测量及电压表的使用
5．【答案】B
【知识点】串联电路的电流规律；电压的测量及电压表的使用；串联电路的电压规律
6．【答案】A,B
【知识点】电流表的连接；电压表的连接
7．【答案】4.5；1.5
【知识点】电压和电压的单位换算；串联电路的电压规律
8．【答案】35；串联
【知识点】串联电路的电压规律
9．【答案】4；2
【知识点】串联电路的电流规律；串联电路的电压规律
10．【答案】2.5；4.5
【知识点】电压的测量及电压表的使用；串联电路的电压规律
11．【答案】右；5
【知识点】探究串、并联电路中的电压规律实验
12．【答案】①、③；不变；不变
【知识点】串联电路和并联电路的辨别；电压的测量及电压表的使用
13．【答案】断开；电压表没有调零；L2断路；1.9；不能；电压表正负接线柱接反了
【知识点】串联电路的电压规律；探究串、并联电路中的电压规律实验
14．【答案】机械；逆；压电式打火机；A；C
【知识点】电压和电压的单位换算
15．【答案】（1）1.2V、4.8V；（2）0.3A、6V
【知识点】并联电路的电流规律；串联电路的电压规律；并联电路的电压规律
16．【答案】（1）解：由电路图可知，灯泡L与电阻R并联，电压表测R两端的电压，电流表A1测干路电流，电流表A2测L支路的电流．
因并联电路中各支路两端的电压相等，
所以，灯泡两端的电压：
UL=UR=3V；
（2）解：因并联电路中干路电流等于各支路电流之和，
所以，通过电阻的电流：
IR=I﹣IL=0.6A﹣0.2A=0.4A．
【知识点】并联电路的电流规律；并联电路的电压规律
17．【答案】（1）解：根据V1的图示可知，量程为0～3V，分度值为0.1V，示数为1.3V，因此L1两端的电压U1是1.3V
（2）解：根据V2的图示可知，量程为0～3V，分度值为0.1V，示数为1.7V，因此L2两端的电压U2是1.7V
（3）解：由于两灯泡串联，根据串联电路两端电压等于各部分电压之和，可知L1、L2串联的总电压U=U1+U2=1.3V+1.7V=3V
（4）解：可知L1、L2串联的总电压U=U1+U2=1.3V+1.7V=3V，即电源电压为3V .
【知识点】电压的测量及电压表的使用；串联电路的电压规律
18．【答案】（1）电压表和导线
（2）将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极。
【知识点】电压表的连接
19．【答案】密度；声源处；串联；电磁波；D；；0.3；140；259.2
【知识点】机械能及其转化；二力平衡的条件及其应用；串、并联电路的设计；串联电路的电压规律；功的计算及应用自重/kg
320
最大飞行速度km/h
130
升阻比
20~40
飞行高度/km
1km以下
最大载重/kg
400
旋翼电机总数/台
8
风叶转速（r/min）
1000
升力/N
300
额定电压/V
72
