八变阻器
一、填空题

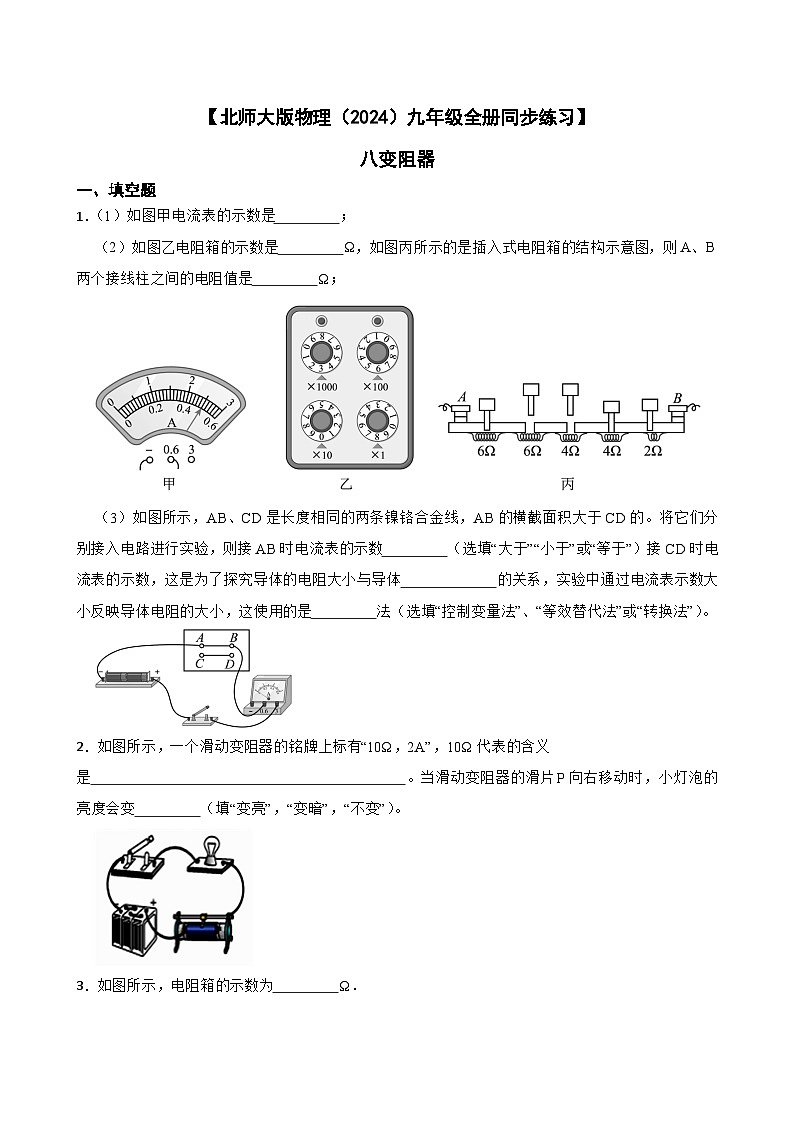

1．（1）如图甲电流表的示数是 ；
（2）如图乙电阻箱的示数是 Ω，如图丙所示的是插入式电阻箱的结构示意图，则A、B两个接线柱之间的电阻值是 Ω；
（3）如图所示，AB、CD是长度相同的两条镍铬合金线，AB的横截面积大于CD的。将它们分别接入电路进行实验，则接AB时电流表的示数 （选填“大于”“小于”或“等于”）接CD时电流表的示数，这是为了探究导体的电阻大小与导体 的关系，实验中通过电流表示数大小反映导体电阻的大小，这使用的是 法（选填“控制变量法”、“等效替代法”或“转换法”）。
2．如图所示，一个滑动变阻器的铭牌上标有“10Ω，2A”，10Ω代表的含义是 。当滑动变阻器的滑片P向右移动时，小灯泡的亮度会变 （填“变亮”，“变暗”，“不变”）。
3．如图所示，电阻箱的示数为 Ω．

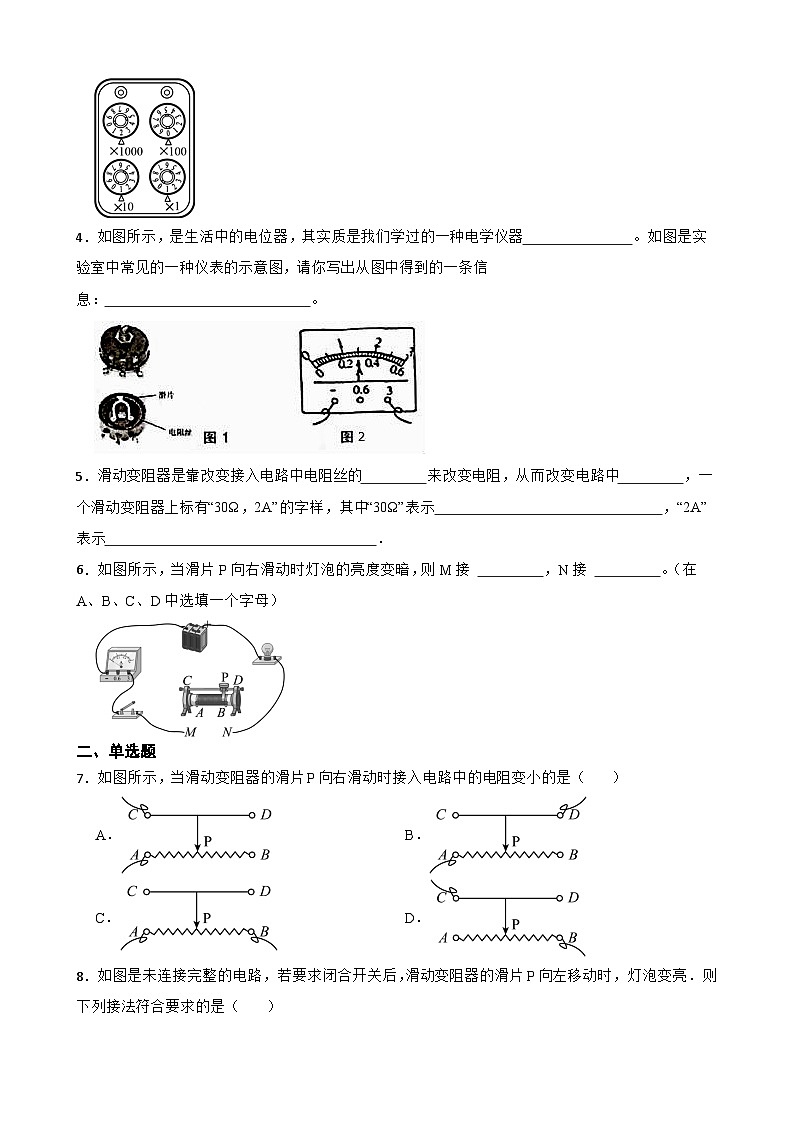

4．如图所示，是生活中的电位器，其实质是我们学过的一种电学仪器 。如图是实验室中常见的一种仪表的示意图，请你写出从图中得到的一条信息： 。
5．滑动变阻器是靠改变接入电路中电阻丝的 来改变电阻，从而改变电路中 ，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示 ，“2A”表示 ．
6．如图所示，当滑片P向右滑动时灯泡的亮度变暗，则M接 ，N接 。（在A、B、C、D中选填一个字母）
二、单选题
7．如图所示，当滑动变阻器的滑片P向右滑动时接入电路中的电阻变小的是（ ）
A．B．
C．D．

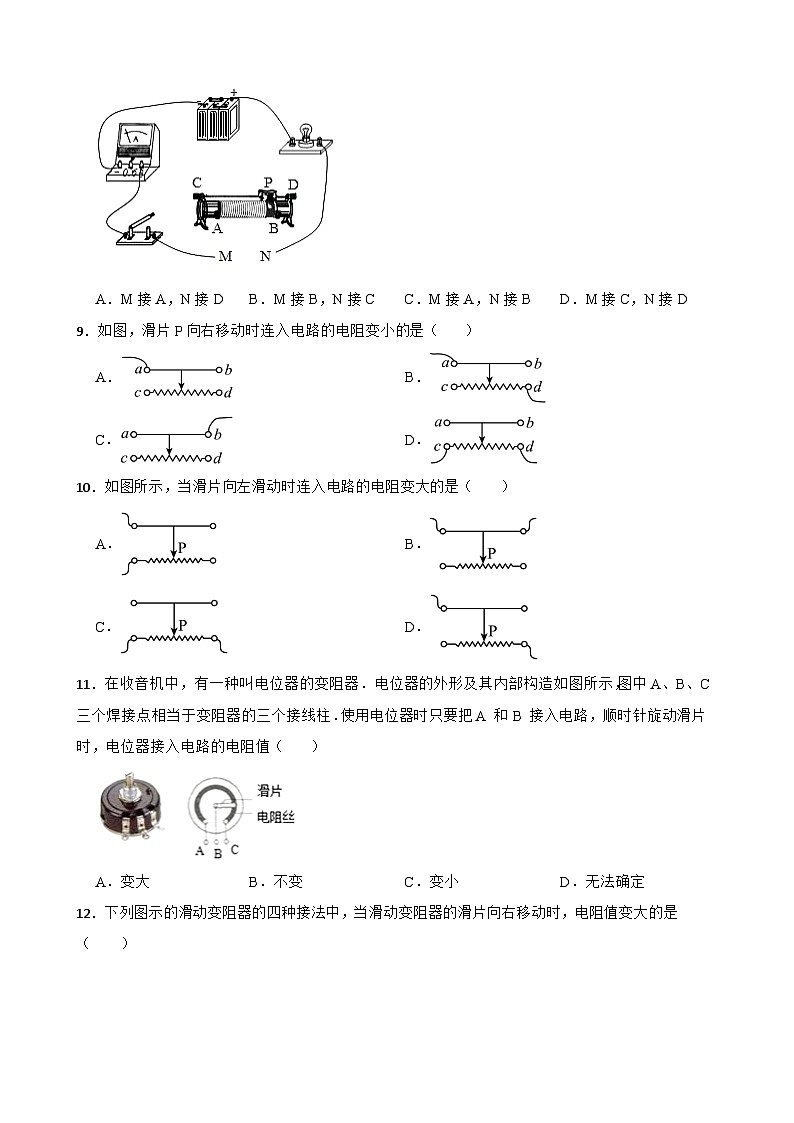

8．如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮．则下列接法符合要求的是（ ）
A．M接A，N接DB．M接B，N接CC．M接A，N接BD．M接C，N接D
9．如图，滑片P向右移动时连入电路的电阻变小的是（ ）
A．B．
C．D．
10．如图所示，当滑片向左滑动时连入电路的电阻变大的是（ ）
A．B．
C．D．
11．在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示，图中A、B、C 三个焊接点相当于变阻器的三个接线柱．使用电位器时只要把A 和B 接入电路，顺时针旋动滑片时，电位器接入电路的电阻值（ ）
A．变大B．不变C．变小D．无法确定
12．下列图示的滑动变阻器的四种接法中，当滑动变阻器的滑片向右移动时，电阻值变大的是（ ）
A．B．
C．D．
三、综合题
13．
（1）如图所示，电压表的示数为 V。
（2）如图所示，电阻箱的示数为 Ω。
14．
（1）图甲中电阻箱显示的电阻值是 Ω．
（2）如图乙是实验室中常见的一种仪表的示意图，请你写出从图中得到的2条信息：
① ；② ．
（3）小华同学做“用滑动变阻器改变电流”实验（电源电压为3V，如图丙），他发现所用的滑动变阻器铭牌上标有“20Ω 2A”字样，则“20Ω”指的是 ，“2A”指的是 ．闭合开关S，他将滑动变阻滑片由最右端向左移动到图示位置过程中，小灯泡的亮度 （填“变暗”“变亮”或“不变”）．突然，他发现小灯泡不发光了，仔细一看是小灯泡灯丝烧断了（其它连接完好，开关S仍闭合），此时用电压表测得a、b两接线柱间电压值应是 V（填“0”或“3”）．
15．如图1所示为人们所喜爱的电动自行车，它轻便、节能、环保。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。
（1）这车钥匙实质相当于一个 ，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快 ，右手把实质相当于一个 。给电动车充电时，电瓶相当于 （选填“电源”或“用电器”）。
（2）图2是电动车的充电插口，内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰；图3是电动车的局部电路图，其中控制器是指电动车利用蓄电池工作的所有用电器。如果硬币碰到充电插口的两个金属插脚，可能会造成 （选填“蓄电池”、“控制器”或“充电插口”）损坏；如果人体触碰蓄电池两极，人 （选填“有”或“无”）危险。
（3）电动自行车两刹车手柄（如图4）中各有一只开关S1和S2；在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作 。
四、科普阅读题
16．电动自行车，是指以蓄电池作为辅助能源在普通自行车的基础上，安装了电机、控制器、蓄电池、转把闸把等操作部件和显示仪表系统的机电一体化的个人交通工具。电动自行车方便了我们的日常生活，如图所示是电动自行车的实物图，电动自行车上面包含有很多物理知识，爱探究的欣欣对电动车进行了深入了解并发现了一些物理知识。
（1）电动自行车刹车是通过 方式来增大摩擦力，从中也可见有时摩擦对我们还是很有用处的；
（2）夏天不宜长时间将电动车暴露在烈日下，否则容易爆胎，爆胎其实是由于车胎内气体内能增大导致，在烈日下爆胎是通过 方式增加气体内能；
（3）电动自行车的转速把手可以调节电动自行车的转速，转速把手相当于 （填电学器材）。另外，有的电动自行车上还有加速按钮，当把这个按钮按下时，电动自行车会加速，欣欣同学设计了两个电路图，如图甲和乙。（加速按钮相等于开关），能够较准确体现加速按钮作用的是 （选填“甲”或“乙”）；
答案解析部分
1．【答案】0.5；3608；10；大于；横截面积；转换法
【知识点】电流的测量及电流表的使用；影响电阻大小的因素；变阻器
2．【答案】滑动变阻器可接入电路中的最大电阻是10Ω；变暗
【知识点】滑动变阻器的原理及其使用
3．【答案】2011
【知识点】变阻器
4．【答案】滑动变阻器；电流表选择的量程是0～3A
【知识点】电流的测量及电流表的使用；滑动变阻器的原理及其使用
5．【答案】长度；电流；滑动变阻器的最大阻值是30Ω；滑动变阻器允许通过的最大电流是2A
【知识点】滑动变阻器的原理及其使用
6．【答案】A；C或D
【知识点】滑动变阻器的原理及其使用
7．【答案】D
【知识点】滑动变阻器的原理及其使用
8．【答案】A
【知识点】滑动变阻器的原理及其使用
9．【答案】B
【知识点】滑动变阻器的原理及其使用
10．【答案】D
【知识点】滑动变阻器的原理及其使用
11．【答案】A
【知识点】变阻器
12．【答案】B
【知识点】滑动变阻器的原理及其使用
13．【答案】（1）2.4
（2）2022
【知识点】电压的测量及电压表的使用；变阻器
14．【答案】（1）9132；
（2）①该仪表为电压表；②刻度盘上有两排刻度，表明电压表的量程有两个：有0～3V和0～15V；分度值分别是0.1V和0.5V；
（3）最大阻值为20Ω；允许通过的最大电流为2A；变亮；3
【知识点】电压的测量及电压表的使用；电压表的连接；滑动变阻器的原理及其使用
15．【答案】（1）开关；滑动变阻器；用电器
（2）蓄电池；有
（3）D
【知识点】电路的构成及电路图；串、并联电路的设计；滑动变阻器的原理及其使用
16．【答案】（1）增大压力
（2）热传递
（3）滑动变阻器；甲
【知识点】热传递改变物体内能；增大或减小摩擦的方法；滑动变阻器的原理及其使用
