北师大版物理九年级全册第10，11，12章综合复习题二（精华）含答案

这是一份北师大版物理九年级全册第10，11，12章综合复习题二（精华）含答案，共10页。

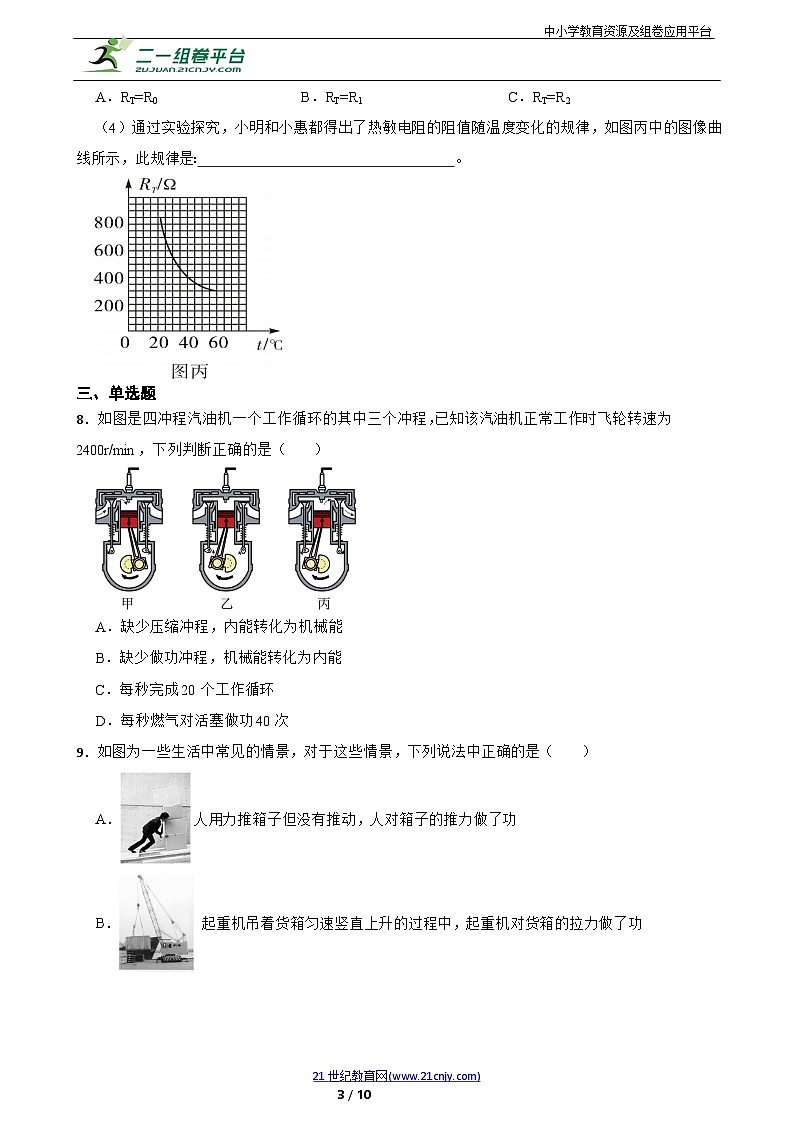

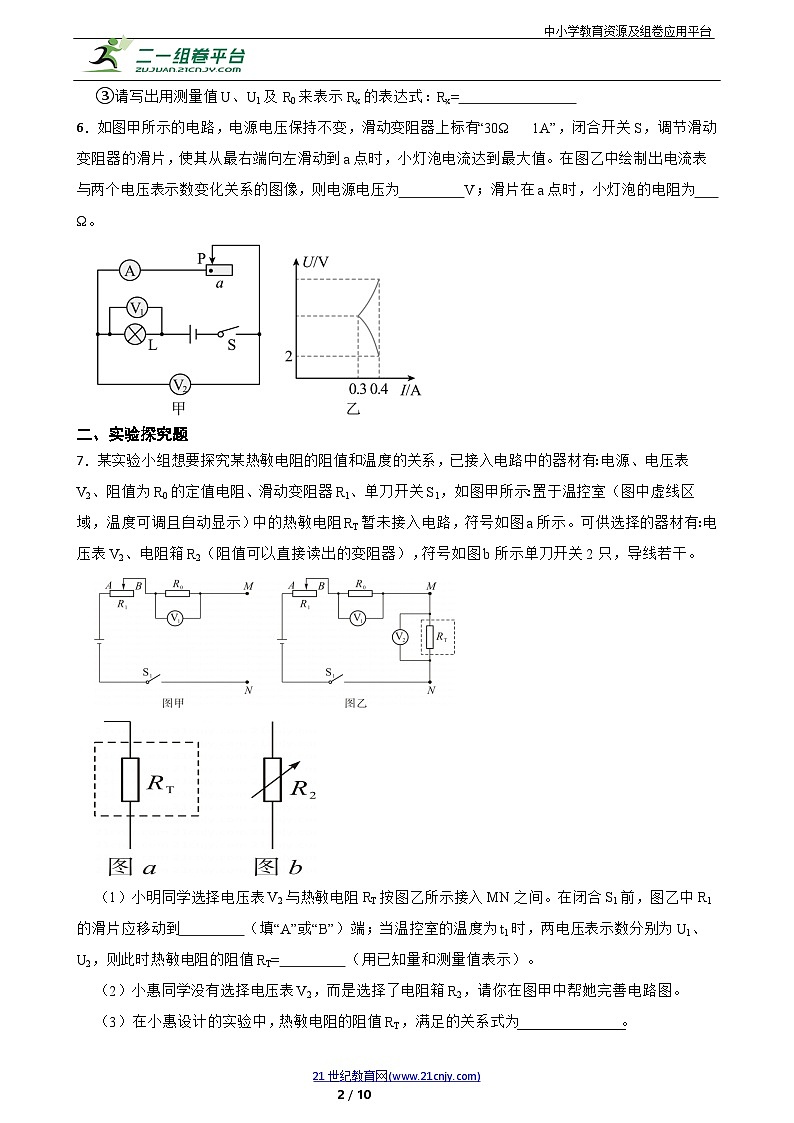

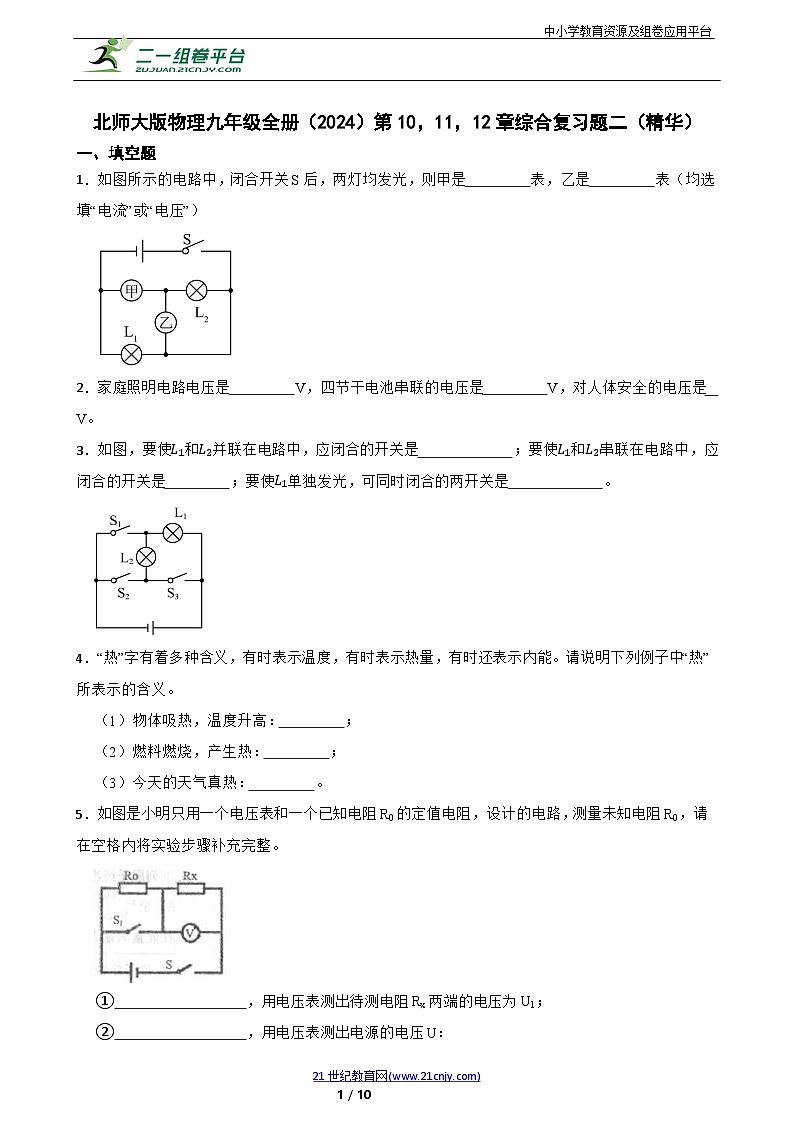

北师大版物理九年级全册（2024）第10，11，12章综合复习题二（精华）一、填空题1．如图所示的电路中，闭合开关S后，两灯均发光，则甲是　 　表，乙是　 　表（均选填“电流”或“电压”）2．家庭照明电路电压是　 　V，四节干电池串联的电压是　 　V，对人体安全的电压是　 　V。3．如图，要使L1和L2并联在电路中，应闭合的开关是　 　；要使L1和L2串联在电路中，应闭合的开关是　 　；要使L1单独发光，可同时闭合的两开关是　 　。4．“热”字有着多种含义，有时表示温度，有时表示热量，有时还表示内能。请说明下列例子中“热”所表示的含义。（1）物体吸热，温度升高：　 　；（2）燃料燃烧，产生热：　 　；（3）今天的天气真热：　 　。5．如图是小明只用一个电压表和一个已知电阻R0的定值电阻，设计的电路，测量未知电阻R0，请在空格内将实验步骤补充完整。①　 　，用电压表测出待测电阻Rx两端的电压为U1；②　 　，用电压表测出电源的电压U：③请写出用测量值U、U1及R0来表示Rx的表达式：Rx=　 　6．如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“30Ω 1A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡电流达到最大值。在图乙中绘制出电流表与两个电压表示数变化关系的图像，则电源电压为　 　V；滑片在a点时，小灯泡的电阻为　 　Ω。二、实验探究题7．某实验小组想要探究某热敏电阻的阻值和温度的关系，已接入电路中的器材有∶电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1，如图甲所示∶置于温控室（图中虚线区域，温度可调且自动显示）中的热敏电阻RT暂未接入电路，符号如图a所示。可供选择的器材有∶电压表V2、电阻箱R2（阻值可以直接读出的变阻器），符号如图b所示单刀开关2只，导线若干。（1）小明同学选择电压表V2与热敏电阻RT按图乙所示接入MN之间。在闭合S1前，图乙中R1的滑片应移动到　 　（填“A”或“B”）端；当温控室的温度为t1时，两电压表示数分别为U1、U2，则此时热敏电阻的阻值RT=　 　（用已知量和测量值表示）。 （2）小惠同学没有选择电压表V2，而是选择了电阻箱R2，请你在图甲中帮她完善电路图。 （3）在小惠设计的实验中，热敏电阻的阻值RT，满足的关系式为______________。 A．RT=R0 B．RT=R1 C．RT=R2（4）通过实验探究，小明和小惠都得出了热敏电阻的阻值随温度变化的规律，如图丙中的图像曲线所示，此规律是∶　 　。三、单选题8．如图是四冲程汽油机一个工作循环的其中三个冲程，已知该汽油机正常工作时飞轮转速为2400r/min，下列判断正确的是（　　）A．缺少压缩冲程，内能转化为机械能B．缺少做功冲程，机械能转化为内能C．每秒完成20个工作循环D．每秒燃气对活塞做功40次9．如图为一些生活中常见的情景，对于这些情景，下列说法中正确的是（　　）A．人用力推箱子但没有推动，人对箱子的推力做了功B． 起重机吊着货箱匀速竖直上升的过程中，起重机对货箱的拉力做了功C．小学生沿平直道路骑车行进的过程中，地面对车的支持力做了功D． 踢出去的足球在空中飞行的过程中，人脚对足球的作用力做了功10．我国新能源汽车智能化水平位居世界前列，驾驶员既可以通过传统的机械按键(开关S1)控制车窗的升降，也可以通过语音(开关S2)控制车窗的升降。下列电路中可实现上述功能的是（　　）A． B．C． D．11．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）A．2.6A 0.52A B．0.52A 2.08AC．2.08A 0.52A D．0.52A 2.6A12．关于热量、温度、内能之间的关系，下列说法正确的是（　　）A．物体温度升高，内能一定增加B．物体吸收热量，温度一定升高C．物体温度不变，一定没有吸热D．物体温度升高，一定吸收了热量13．如图所示的电路中，电源电压保持不变，闭合开关S，滑片P向右移动时，下列说法中正确的是（　　）A．电压表示数变大，电流表A1、A2示数都变小B．电压表示数与电流表A2示数的比值不变C．电流表A1与A2示数的差值变大D．电压表示数与电流表A1示数的乘积变大四、多选题14．如图所示的四个电路，下列说法中正确的是（　　）A．甲图中，当开关闭合时，只有L1、L3两灯能发光B．乙图中，当开关闭合时，只有L2能发光C．丙图中，当三个开关都闭合时，只有L1、L3能发光D．丁图中，当两个开关闭合时，只有L2发光15．如图所示的电路中电源电压不变，a、b为同种电表（电流表或电压表）。闭合S1和S2,a、b两表示数分别为3和1（单位为A或V）；将a、b换为另一种电表，闭合S1、断开S2,a表示数为0.4（单位为A或V）。则（　　）A．R1的电阻为5Ω B．R2的电阻为7.5ΩC．前一种情况中a表的示数为3V D．后一种情况中b表的示数为1.2A五、综合题16．如图甲为四冲程柴油机某冲程的示意图（1）图甲所示冲程为　 　冲程 （2）参照图甲，在图乙中画出气缸内气体内能最大的一个冲程中活塞和曲轴的位置、气门开闭情况。 17．如图 （a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1两端的电压为　 　，R2两端的电压为　 　。18．根据题意填空 （1）做功必须具备两个因素：①　 　．②　 　（2）分析所给几种情景，判断人是否做功，为什么？ （a）女孩把一箱报刊搬起来　 　（b）学生背着书包在水平路面上匀速前进　 　（c）司机费了九牛二虎之力，汽车还是纹丝不动　 　（d）运动员踢了足球一下，球在草地上滚动了一段距离　 　．19．湖北嘉得利汽车公司组织了一次新车型节油大赛，比赛分两组：第一组使用A型车（排量1.2升），第二组使用B型车（排量2.0升），A、B型车外观和体积相同，属于同一产品系列.（1）你认为下列评价方式中不能作为比赛评价标准____ A．消耗相同体积的汽油，比谁行驶的路程长B．行驶相同的路程，比谁消耗的汽油体积少C．行驶相同的路程，比谁用的时间短D．用“ 行驶的路程消耗汽油的体积 的比值大小作比较（2）下表是三位车手的比赛成绩，第一组比赛中最节油的选手是　 　（3）从本次比赛数据看，　 　型车比较节油.六、作图题20．根据如图的实物连接，在框内画出对应的电路图。七、计算题21．质量为0.1千克的铝块温度升高了10℃，求铝块吸收的热量Q吸。 [c铝=0.90×103J/ (kg·℃) ]22．交通部门为了对高速公路上的通行情况实时监测，通常用无人机进行航拍．如图为某型号无人机，整机质量为1.8kg，最大上升速度6m/s，停放时与水平地面总接触面积是20cm2，无人机上的摄像机拍摄速度为11000帧/s．（g取10N/kg）（1）无人机停放在水平地面时，对地面产生的压强是多大？（2）无人机竖直向上爬升60m用时15s，则此过程中无人机克服重力做功的功率是多大？（3）无人机在限速为120km/h的高速公路上空对某轿车进行监测拍摄，在轿车通行0.8m的过程中拍摄了220帧，通过计算判断该轿车是否超速．答案解析部分1．【答案】电流；电压【知识点】电压的测量及电压表的使用2．【答案】220；6；不高于36【知识点】电压和电压的单位换算3．【答案】S1、S3；S2；S1、S2【知识点】串联电路和并联电路的辨别4．【答案】（1）热量（2）内能（3）温度【知识点】温度、热量与内能的关系5．【答案】闭合S，断开S1；闭合开关S、S1；Rx=U1U−U1R0【知识点】伏安法测电阻的探究实验6．【答案】18；40【知识点】欧姆定律及其应用7．【答案】（1）B；U2R0U1（2）（3）C（4）随温度的升高，热敏电阻阻值变小【知识点】欧姆定律及其应用；电路的动态分析8．【答案】C【知识点】热机的四个冲程9．【答案】B【知识点】是否做功的判断10．【答案】B【知识点】电路的基本连接方式11．【答案】C【知识点】电流的测量及电流表的使用；并联电路的电流规律12．【答案】A【知识点】温度、热量与内能的关系13．【答案】B【知识点】电路的动态分析14．【答案】B,C【知识点】串联电路和并联电路的辨别15．【答案】B,C【知识点】欧姆定律及其应用16．【答案】（1）吸气（2）【知识点】热机的四个冲程17．【答案】6.8V；1.7V【知识点】电压的测量及电压表的使用；串联电路的电压规律18．【答案】（1）作用在物体上的力；物体在力的方向上通过的距离（2）做功．有力作用在物体上，物体在力的方向上通过了距离；不做功．力与距离的方向垂直；不做功．有力无距离；；不做功．足靠惯性前进，有距离无力．【知识点】是否做功的判断19．【答案】（1）C（2）陈超（3）A.【知识点】有关热机的计算20．【答案】【知识点】根据实物图画电路图21．【答案】900J【知识点】比热容22．【答案】（1）9×103Pa（2）72W（3）144km/h；超速【知识点】功的计算及应用
