初中物理北师大版（2024）九年级全册六 安全用电精品课后作业题

这是一份初中物理北师大版（2024）九年级全册六 安全用电精品课后作业题，共9页。

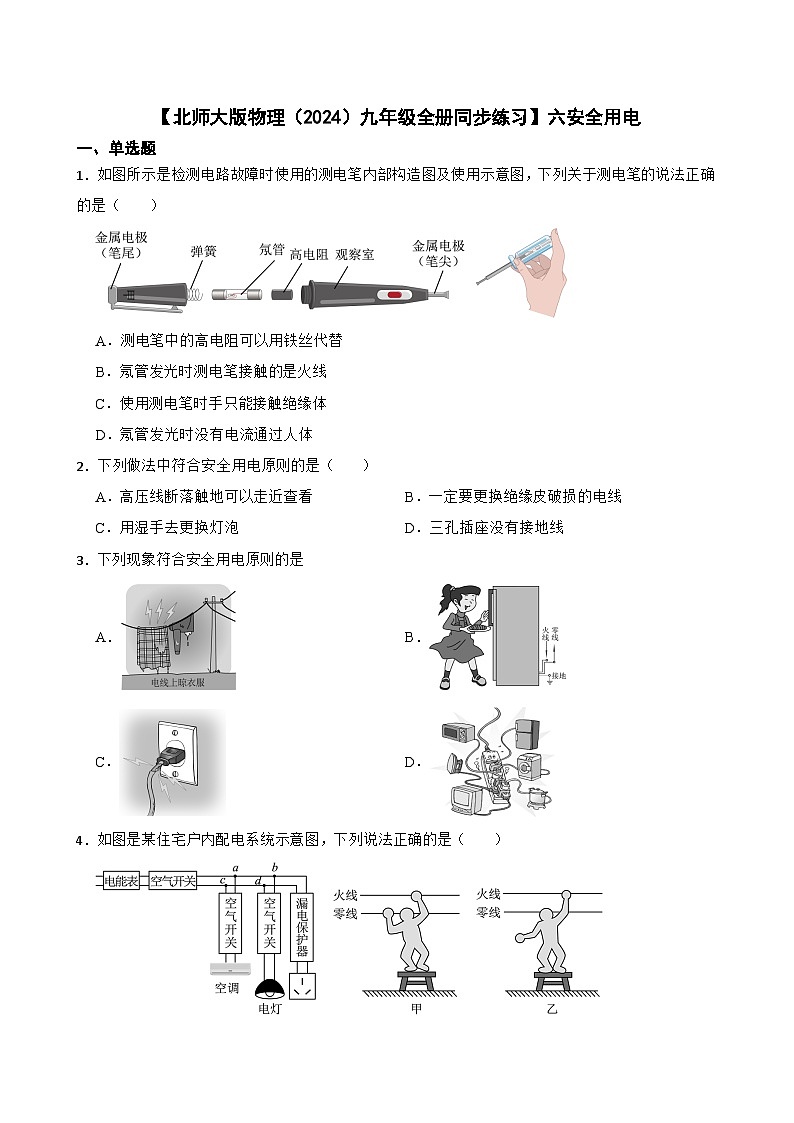

一、单选题
1．如图所示是检测电路故障时使用的测电笔内部构造图及使用示意图，下列关于测电笔的说法正确的是（ ）
A．测电笔中的高电阻可以用铁丝代替
B．氖管发光时测电笔接触的是火线
C．使用测电笔时手只能接触绝缘体
D．氖管发光时没有电流通过人体
2．下列做法中符合安全用电原则的是（ ）
A．高压线断落触地可以走近查看B．一定要更换绝缘皮破损的电线
C．用湿手去更换灯泡D．三孔插座没有接地线
3．下列现象符合安全用电原则的是
A．B．
C．D．
4．如图是某住宅户内配电系统示意图，下列说法正确的是（ ）

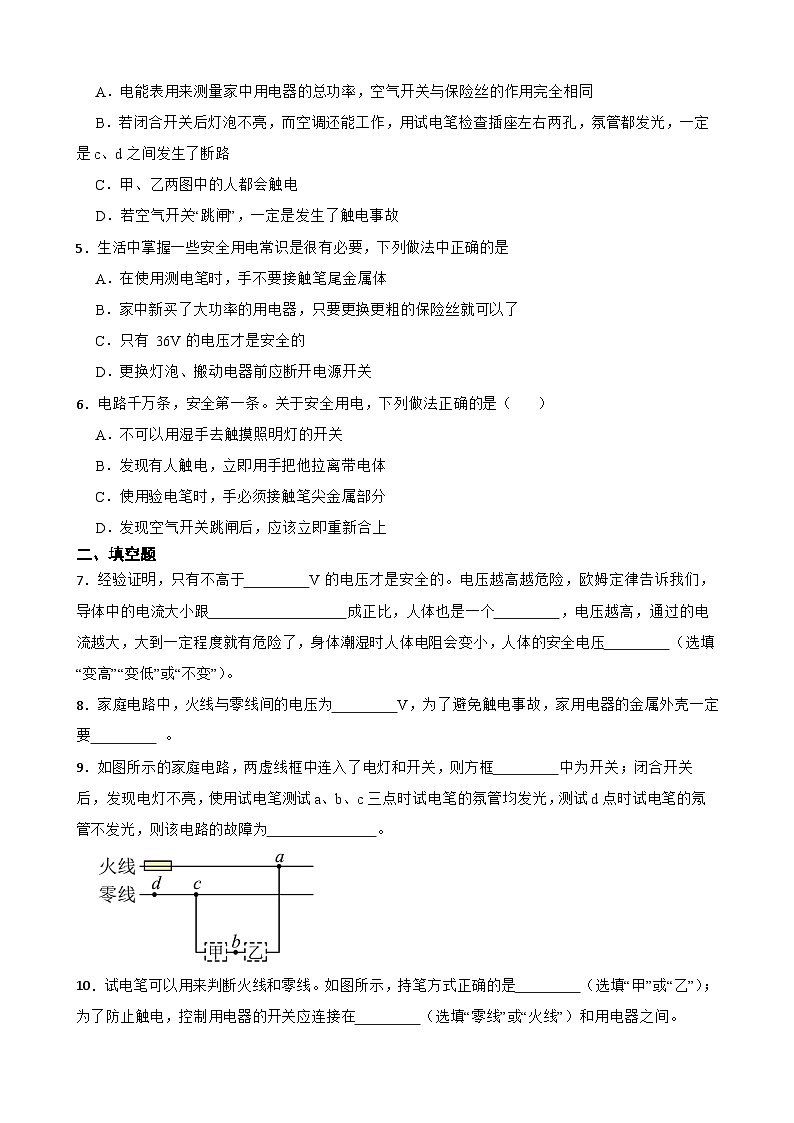

A．电能表用来测量家中用电器的总功率，空气开关与保险丝的作用完全相同
B．若闭合开关后灯泡不亮，而空调还能工作，用试电笔检查插座左右两孔，氛管都发光，一定是c、d之间发生了断路
C．甲、乙两图中的人都会触电
D．若空气开关“跳闸”，一定是发生了触电事故
5．生活中掌握一些安全用电常识是很有必要，下列做法中正确的是
A．在使用测电笔时，手不要接触笔尾金属体
B．家中新买了大功率的用电器，只要更换更粗的保险丝就可以了
C．只有 36V的电压才是安全的
D．更换灯泡、搬动电器前应断开电源开关
6．电路千万条，安全第一条。关于安全用电，下列做法正确的是（ ）
A．不可以用湿手去触摸照明灯的开关
B．发现有人触电，立即用手把他拉离带电体
C．使用验电笔时，手必须接触笔尖金属部分
D．发现空气开关跳闸后，应该立即重新合上
二、填空题
7．经验证明，只有不高于 V的电压才是安全的。电压越高越危险，欧姆定律告诉我们，导体中的电流大小跟 成正比，人体也是一个 ，电压越高，通过的电流越大，大到一定程度就有危险了，身体潮湿时人体电阻会变小，人体的安全电压 （选填“变高”“变低”或“不变”）。
8．家庭电路中，火线与零线间的电压为 V，为了避免触电事故，家用电器的金属外壳一定要 。
9．如图所示的家庭电路，两虚线框中连入了电灯和开关，则方框 中为开关；闭合开关后，发现电灯不亮，使用试电笔测试a、b、c三点时试电笔的氛管均发光，测试d点时试电笔的氖管不发光，则该电路的故障为 。

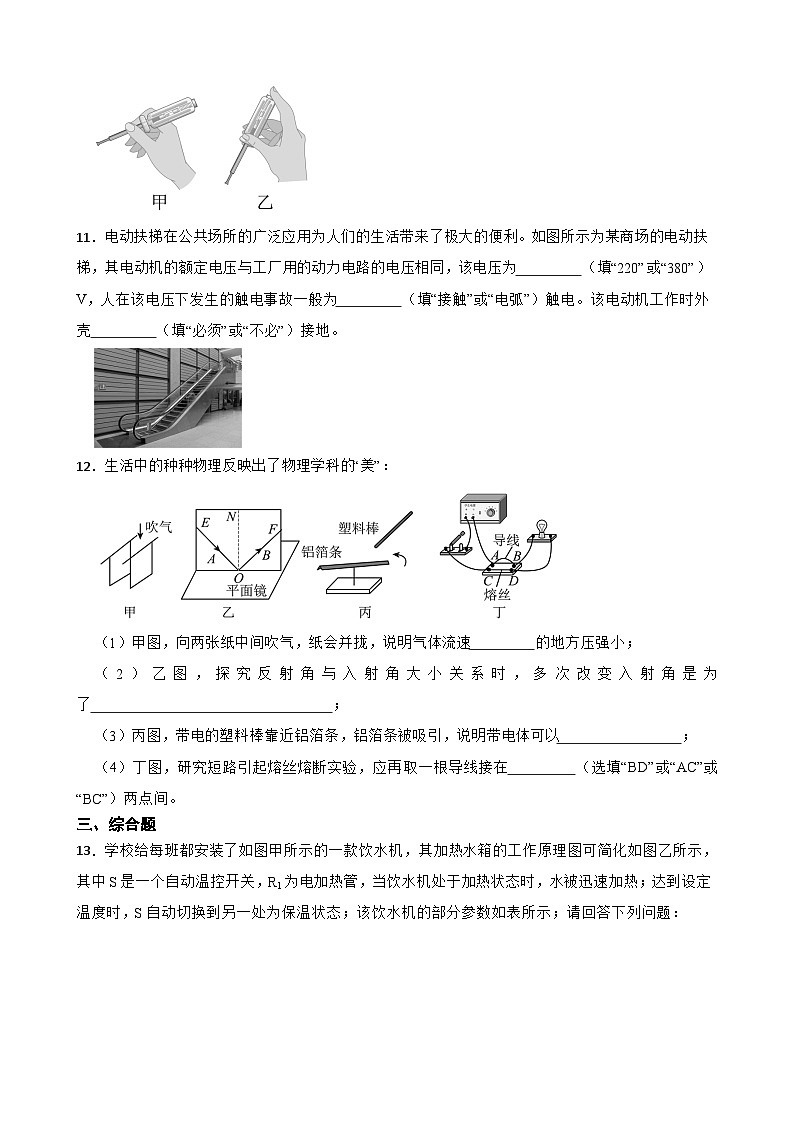

10．试电笔可以用来判断火线和零线。如图所示，持笔方式正确的是 （选填“甲”或“乙”）；为了防止触电，控制用电器的开关应连接在 （选填“零线”或“火线”）和用电器之间。
11．电动扶梯在公共场所的广泛应用为人们的生活带来了极大的便利。如图所示为某商场的电动扶梯，其电动机的额定电压与工厂用的动力电路的电压相同，该电压为 （填“220”或“380”）V，人在该电压下发生的触电事故一般为 （填“接触”或“电弧”）触电。该电动机工作时外壳 （填“必须”或“不必”）接地。
12．生活中的种种物理反映出了物理学科的“美”：
（1）甲图，向两张纸中间吹气，纸会并拢，说明气体流速 的地方压强小；
（2）乙图，探究反射角与入射角大小关系时，多次改变入射角是为了 ；
（3）丙图，带电的塑料棒靠近铝箔条，铝箔条被吸引，说明带电体可以 ；
（4）丁图，研究短路引起熔丝熔断实验，应再取一根导线接在 （选填“BD”或“AC”或“BC”）两点间。
三、综合题
13．学校给每班都安装了如图甲所示的一款饮水机，其加热水箱的工作原理图可简化如图乙所示，其中S是一个自动温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热；达到设定温度时，S自动切换到另一处为保温状态；该饮水机的部分参数如表所示；请回答下列问题：
（1）L1、L2是两种不同颜色的指示灯，如果用红色表示正在对水加热，绿色表示保温，则L1为 色；
（2）饮水机烧开一次开水，所需时间为3分钟，若一天烧40次水，其他时间处于保温状态，电费单价为1度电0.5元，则一天烧水所花电费为 元；
（3）下列关于饮水机的说法，你认为不合理的是 ；
A．饮水机长时间不用时考虑用电安全，应该切断电源，同时避免浪费电能
B．饮水机外壳材质是塑料的，但插头必须接三孔插座，防止出现漏电事故
C．饮水机应定期清洗，是为了防止加热效率降低
D．检修饮水机前，应先断开电源
（4）在使用过程中，同学们发现空气开关经常跳闸，怎样解决这个问题呢： 。
14．如图所示是市场上一种不符合生产标准的插线板，请回答下列问题：
（1）指示灯与插线板上所接的用电器之间应该是串联还是并联的？
（2）插线板的电源线比国家标准更细会有什么危险？
（3）如果将电冰箱通过该插线板接入家庭电路，存在什么安全隐患？
15．图1，是某保温电热水器接入家庭电路，其加热电阻R在是由虚线框内某一种或两种温控开关控制。现有K1和K2两款温控开关，当温度低于45℃时，K1保持闭合，K2保持断开；当温度高于45℃时，K1保持断开，K2保持闭合。
（1）当在虚线框内串联接入图2装置 时，能实现加热电阻R在水温低于45℃时工作，在水温高于45℃时不工作的功能。
（2）当保温电热水器工作时，已知流过b段导线的电流为5A，加热电阻R=45Ω。
①求电阻R两端的电压；
②若b段导线的电阻为0.001Ω，求b段导线在100s内消耗的电能。
（3）使用过程中保温电热水器突然停止工作，但空气开关未跳闸。在检测故障时，分别用试电笔接触图1中a、b、c、d四个点，接触a、b、c三个点时，试电笔的氖管均发光，接触d点时，试电笔的氖管不发光，则电路可能出现的故障是 （选填“ab间断路”“bc间短路”“bc间断路”或“cd间断路”）。
四、科普阅读题
16．小军是位喜爱研究的同学，他在有了研究电热水壶的经验基础后，小军又对电吹风机进行了研究。
（1）他仍然先认真阅读了使用说明书，对其中一些重要事项做了分析，其中分析不合理的是 ；
A.“不要在手湿的情况下使用”，是因为水是导体容易引起漏电从而给人造成伤害
B.“使用时插头需要充分插入电源插座”，若插头外露可能会因漏电导致触电事故
C.“不要在煤气或其他易燃品附近使用电吹风”，因为高温可能引燃这些易燃物品
D.“接入电压要与本机额定电压相符合”是多余的，因为家庭电路电压一定是220V
（2）电吹风电路图如图甲所示，其中S2和S3在实际电路中是两个利用脉宽调制（PWM）方式工作的自动控制开关，开关通过“占空比”来调节各自的平均功率。“占空比”是指一定时间内通电时间和总时间之比，用η表示，原理示意如图乙，据此可分析出实际平均功率P与最大功率Pm和占空比η的关系式P= ；
（3）若空气的比热容为1.0×103J/kg⋅℃，空气的密度为1.2kg/m3，室温为20℃，当电机吸入气流为14L/s时，需将电机吸入的空气加热到90℃，需要将吹风机的实际平均加热功率调到 W；
（4）小军想知道吹干一次头发究竟需要耗费多少电能，如果他已经知道了电吹风的额定功率、实际功率，电路实际电压，除此以外还必须需要知道的一个物理量为 。
五、计算题
17． 小丹的奶奶阴雨天会腿疼，孝顺的小丹用电热暖水袋帮奶奶热敷，电热暖水袋铭牌上标有“220V 350W”。若电热暖水袋内装有1kg的水，正常工作时，将25℃的水加热到55℃，用时7min20s。（计算结果保留1位小数）求电热暖水袋：
（1）正常工作的电流。
（2）加热过程中的热效率。
（3）提出一条安全使用的注意事项。
18．雷电是伴有闪电和雷鸣的一种雄伟壮观而又有点令人生畏的放电现象。闪电的平均电流是3万安培，最大电流可达30万安培。闪电的电压很高，约为1亿至10亿伏特。
（1）对于雷电灾害的预防，日常生活中我们要注意什么？提出你的建议。
（2）某次雷电的电流约2×104A，电压约108V，放电时间约0.001s。这次雷电的电功率约多少千瓦？释放多少能量？
答案解析部分
1．【答案】B
【知识点】测电笔的使用
2．【答案】B
【知识点】安全用电原则
3．【答案】B
【知识点】家庭电路的故障分析；安全用电原则
4．【答案】B
【知识点】电能表参数的理解；测电笔的使用；家庭电路的故障分析；安全用电原则
5．【答案】D
【知识点】安全用电原则
6．【答案】A
【知识点】测电笔的使用；家庭电路的故障分析；安全用电原则
7．【答案】36；导体两端的电压；导体；变低
【知识点】导体与绝缘体；欧姆定律及其应用；安全用电原则
8．【答案】220；接地
【知识点】家庭电路的组成；家庭电路工作电压、零线、火线的辨别
9．【答案】乙；cd之间断路
【知识点】家庭电路的故障分析
10．【答案】乙；火线
【知识点】家庭电路的组成；测电笔的使用
11．【答案】380；电弧；必须
【知识点】电压和电压的单位换算；家庭电路的组成；安全用电原则
12．【答案】大；避免实验偶然性，得到普遍规律；吸引轻小物体；BD
【知识点】光的反射定律；流体压强与流速的关系；物体带电情况的判断；家庭电路的故障分析
13．【答案】红；1.1；B；换用额定电流更大的空气开关，或使用饮水机时先关闭其他大功率用电器
【知识点】电功的计算；电功率的计算；家庭电路的故障分析；安全用电原则
14．【答案】（1）并联
（2）在材料和长度一定时，劣质插线板的电源线芯线比合格产品的细，则横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，由Q＝I2Rt可知，电流产生的热量越多，容易引起线路起火，存在安全隐患。
（3）如果将电冰箱通过该插线板接入家庭电路，电冰箱的外壳不能接地，可能造成危险。
【知识点】串联电路和并联电路的辨别；影响电阻大小的因素；焦耳定律的应用；安全用电原则
15．【答案】①；225V；2.5J；cd间断路
【知识点】欧姆定律及其应用；电功的计算；测电笔的使用；家庭电路的故障分析
16．【答案】D；ηPm；1176；吹干一次头发需要的时间
【知识点】密度公式及其应用；比热容；电功率的计算；安全用电原则
17．【答案】（1）电热暖水袋正常工作的电流I=PU=350W220V=1.6A
答：正常工作的电流1.6A；
（2）水吸收的热量为Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×1kg×(55℃−25℃)=1.26×105J
消耗的电能为W=Pt=350W×440s=1.54×105J
则加热过程中的热效率η=Q吸W=1.26×105J1.54×105J=81.8%
答：加热过程中的热效率81.8%；
（3）充电结束后及时断电、充电时不要接触水、插入插座时不能用湿手触碰带电体、平放加热、禁止通电时使用、充电时远离儿童、不得插入尖锐物品等合理即可。
【知识点】热量的计算；热机的效率；电功率的计算；安全用电原则
18．【答案】（1）雷雨天，不要到大树下避雨；（2）2×109kW，2×109J
【知识点】电功率的计算；安全用电原则型号
ZY﹣18
加热水箱容量
0.55L
额定电压
220V
加热功率
550W
保温功率
50W
产品重量
4.0kg
