北师大版物理九年级全册第13、14章综合复习题（精华）含答案

这是一份北师大版物理九年级全册第13、14章综合复习题（精华）含答案，共9页。

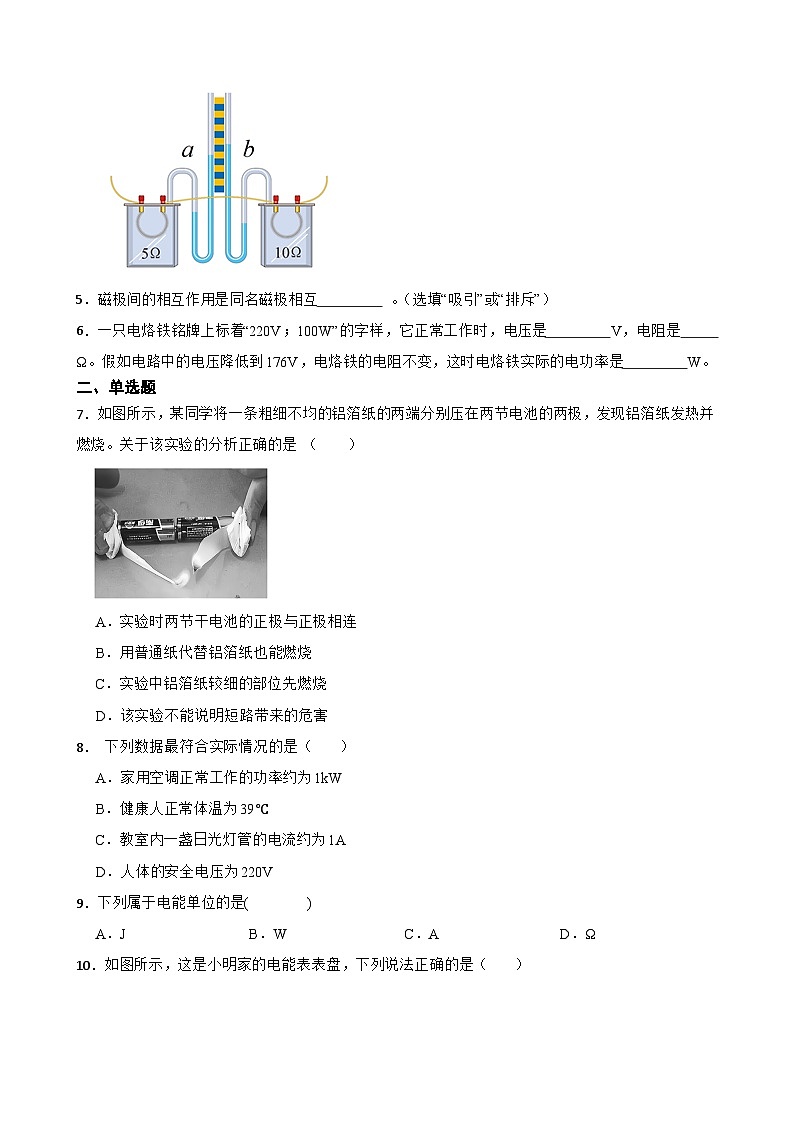

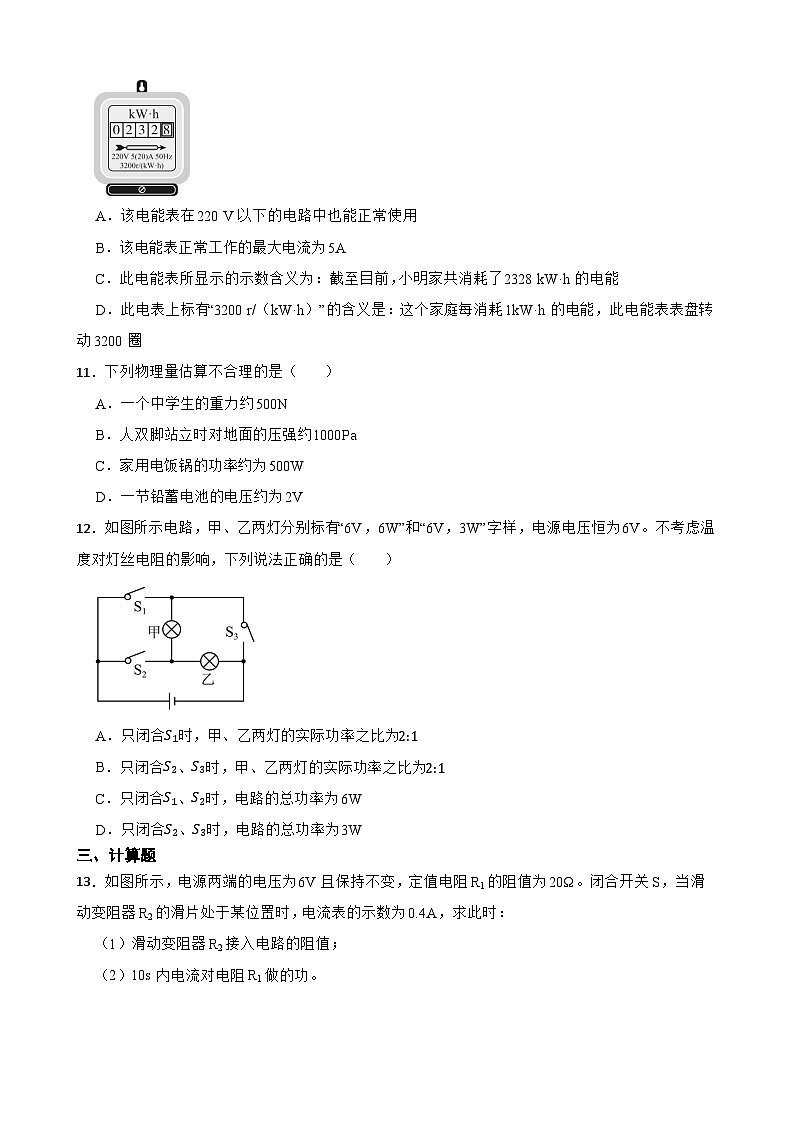

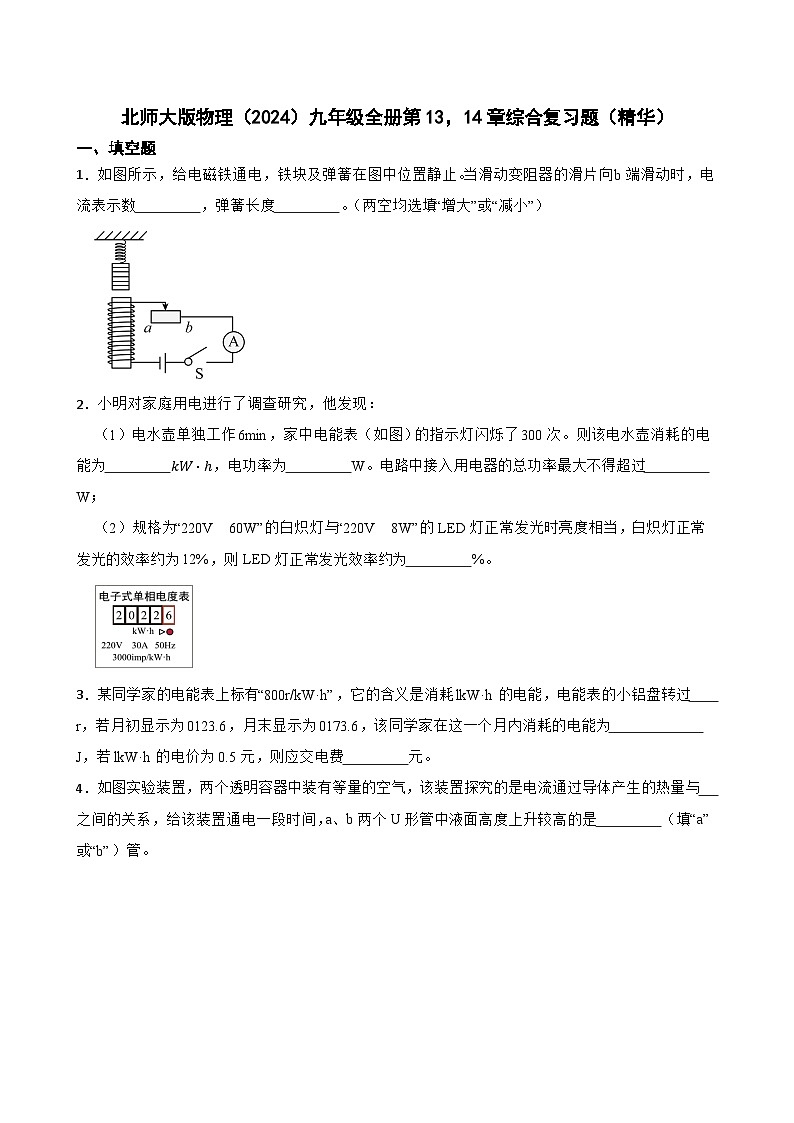

北师大版物理（2024）九年级全册第13，14章综合复习题（精华）一、填空题1．如图所示，给电磁铁通电，铁块及弹簧在图中位置静止。当滑动变阻器的滑片向b端滑动时，电流表示数　 　，弹簧长度　 　。（两空均选填“增大”或“减小”）2．小明对家庭用电进行了调查研究，他发现：（1）电水壶单独工作6min，家中电能表（如图）的指示灯闪烁了300次。则该电水壶消耗的电能为　 　kW⋅ℎ，电功率为　 　W。电路中接入用电器的总功率最大不得超过　 　W；（2）规格为“220V 60W”的白炽灯与“220V 8W”的LED灯正常发光时亮度相当，白炽灯正常发光的效率约为12%，则LED灯正常发光效率约为　 　%。3．某同学家的电能表上标有“800r/kW·h”，它的含义是消耗lkW·h的电能，电能表的小铝盘转过　 　r，若月初显示为0123.6，月末显示为0173.6，该同学家在这一个月内消耗的电能为　 　J，若lkW·h的电价为0.5元，则应交电费　 　元。4．如图实验装置，两个透明容器中装有等量的空气，该装置探究的是电流通过导体产生的热量与　 　之间的关系，给该装置通电一段时间，a、b两个U形管中液面高度上升较高的是　 　（填“a”或“b”）管。5．磁极间的相互作用是同名磁极相互　 　 。（选填“吸引”或“排斥”）6．一只电烙铁铭牌上标着“220V；100W”的字样，它正常工作时，电压是　 　V，电阻是　 　Ω。假如电路中的电压降低到176V，电烙铁的电阻不变，这时电烙铁实际的电功率是　 　W。二、单选题7．如图所示，某同学将一条粗细不均的铝箔纸的两端分别压在两节电池的两极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是 （　　）A．实验时两节干电池的正极与正极相连B．用普通纸代替铝箔纸也能燃烧C．实验中铝箔纸较细的部位先燃烧D．该实验不能说明短路带来的危害8． 下列数据最符合实际情况的是（　　）A．家用空调正常工作的功率约为1kWB．健康人正常体温为39℃C．教室内一盏日光灯管的电流约为1AD．人体的安全电压为220V9．下列属于电能单位的是( )A．J B．W C．A D．Ω10．如图所示，这是小明家的电能表表盘，下列说法正确的是（　　）A．该电能表在220 V以下的电路中也能正常使用B．该电能表正常工作的最大电流为5AC．此电能表所显示的示数含义为：截至目前，小明家共消耗了2328 kW·h的电能D．此电表上标有“3200 r/（kW·h）”的含义是：这个家庭每消耗1kW·h的电能，此电能表表盘转动3200圈11．下列物理量估算不合理的是（　　） A．一个中学生的重力约500NB．人双脚站立时对地面的压强约1000PaC．家用电饭锅的功率约为500WD．一节铅蓄电池的电压约为2V12．如图所示电路，甲、乙两灯分别标有“6V，6W”和“6V，3W”字样，电源电压恒为6V。不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）A．只闭合S1时，甲、乙两灯的实际功率之比为2:1B．只闭合S2、S3时，甲、乙两灯的实际功率之比为2:1C．只闭合S1、S2时，电路的总功率为6WD．只闭合S2、S3时，电路的总功率为3W三、计算题13．如图所示，电源两端的电压为6V且保持不变，定值电阻R1的阻值为20Ω。闭合开关S，当滑动变阻器R2的滑片处于某位置时，电流表的示数为0.4A，求此时：（1）滑动变阻器R2接入电路的阻值；（2）10s内电流对电阻R1做的功。14．如图甲是一款额定电压为220V的果汁加热鼎，其功率可在220W～880W之间调节，图乙是其简化电路图，R1、R2均为发热电阻。在一次加热过程中，加热鼎以最大功率正常工作4min使1.1kg的果汁温度升高了24℃，果汁比热容取c＝4.0×103J/(kg·℃)。求：（1）此次加热过程中果汁吸收的热量； （2）加热鼎以最小功率正常工作时电路中的电流； （3）定值电阻R2的阻值； （4）此次加热过程中加热鼎的加热效率。 四、综合题15．人们常用试电笔来辨别照明电路中的火线和零线。试电笔内串有一个电阻值很大的高值电阻，其电阻通常在1MΩ以上。（1）为什么要串联这个高值电阻呢？（2）已知某试电笔内高值电阻的阻值为2.2MΩ，某同学正在使用该试电笔测试照明电路的火线，如图7所示。请估算氖管发光时通过该同学身体的电流。16．如图甲所示，电源电压不变，滑动变阻器上标有“20Ω 2A”的字样，小灯泡的额定电压（小灯泡正常发光时的电压）为6V，图乙是通过小灯泡的电流随其两端电压变化的图象，当滑动变阻器的滑片P在b端时，电压表的示数为2V，问： （1）滑动变阻器上标有“20Ω；2A”，它的意思是　 　； （2）电源电压． （3）P在b端时，小灯泡的电阻． （4）小灯泡正常发光时，滑动变阻器连入电路的阻值． 17．光电效应光电效应分为光电子发射、光电导效应和阻挡层光电效应。前一种现象发生在物体表面，又称外光电效应。后两种现象发生在物体内部，称为内光电效应。外光电效应是指被光激发产生的电了逸出物质衣面的现象。内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象。光敏电阻器是利用半导体的光电效应制成的种电阻值随 入射光的强弱而改变的电阻器：光敏电阻可应用在齐种自动控制装置和光检测设备中，如自动门装置、路灯、应急自动照明装置等方面。利用太阳能的最佳方式是光伏转换，就是利用光伏效应，使太阳光射到硅材料上产生电流直接发电。太阳能电池就是利用光伏效应在物体两端产生电压的。光伏产业正口益成为国际上继IT，微电子产业之后又一爆炸式发展的行业。（1）外光电效应会从物质中激发出带　 　电(选填“正”或“负”)的粒子。（2）太阳能电池是依据　 　(选填“内”或“外”)光电效应工作的。（3）现在楼道内常用红外感应开关替代声控开关。白天光控开关断开，夜晚光线暗时，光控开关闭合；当有人进入楼道内时，红外感应开关闭合，没人时红外感应开关断开。下列关于楼道内路灯电路设计合理的是　 　 ( 光控开关用光表示，红外感应开关用红表示)。 （4）小明设计了种简易烟雾报警控制器如图C所示，电路中R0为定值电阻，R为光敏电阻，其阻值随光照的增强而减小，烟雾增大到一定程度使电压表V的指针偏转到某区域时触发报警系统。S闭合后，当有烟雾遮挡射向R的激光时，光照强度减弱，电压表V的示数将_　 　(选填 “增大"或“减小”)；为了使控制器在烟雾较淡时就触发报警器，可以　 　(填“增大”或“减小”) R的阻值。五、科普阅读题18．阅读材料，回答问题.投影仪随着我国义务教育水平的提升和教育均衡发展的不断推进，投影仪已经成为了学校进行多媒体教学的标准教学设备。投影仪可以将文字、图片、视频等多种形式的信息呈现在屏幕上，给学生带来全新的视觉体验，使学生更易理解、更加感兴趣和记忆深刻。投影仪是通过透镜等将图像放大投影到白色银幕上，其基本结构包括光源、透镜、反射镜、色轮、显示芯片、过热控制系统等。如图甲所示是某校教室里使用的一款投影仪。投影大小是指投影画面对角线的尺寸；投影距离是画面清晰时，投影仪镜头与银幕之间的距离；投射比是指投影距离与投影大小的0.8倍的比值。（g取10N/kg）（1）投影仪透镜的焦距为f，则镜头到银幕的距离　 　(选填“小于f”“大于2f”或“大于f小于2f”).（2）为从不同角度看到投影画面，银幕应　 　 (选填“光滑”或“粗糙”)一些.（3）投影距离不变，投射比越小，投影画面越　 　 (选填“大”或“小”)；若该投影仪的投射比范围是0.15~0.25，投影大小为80~100英寸，为使投影画面始终清晰，安装时，投影距离最小为　 　m.(1英寸约等于2.5 cm)（4）该投影仪过热控制系统简化电路如图乙所示，当箱体内温度升高到设定温度时，电磁铁吸引衔铁，断开灯泡所在电路，R为热敏电阻，图丙为两种热敏电阻R1、R2阻值随温度变化的关系图象，则R应该选用图丙中的 　 　 （选填“R1”或“R2”），已知控制电路中电磁铁线圈的电阻为150Ω，为电磁铁供电的电源电压为6V，若线圈中的电流达到20mA时，就会断开灯泡的工作电路，则箱体内的温度最高为 　 　℃.答案解析部分1．【答案】增大；增大【知识点】通电螺线管的磁场；影响电磁铁磁性强弱的因素及其探究2．【答案】（1）0.1；1000；6600（2）90【知识点】电功的计算；电功率的计算3．【答案】800；1.8×108；25【知识点】电能表参数的理解4．【答案】电阻；b【知识点】焦耳定律5．【答案】排斥【知识点】磁现象6．【答案】220；484；64【知识点】额定功率7．【答案】C【知识点】导体与绝缘体；电路的三种状态；串联电路的电压规律；焦耳定律的应用8．【答案】A【知识点】温度及温度计的使用与读数；电流的大小；电压和电压的单位换算；电功率9．【答案】A【知识点】电功及电功的实质10．【答案】D【知识点】电能表参数的理解11．【答案】B【知识点】重力及其大小的计算；压强；电压和电压的单位换算；电功率12．【答案】B【知识点】电功率的计算；实际功率13．【答案】（1）60Ω；（2）18J【知识点】欧姆定律及其应用；电功的计算14．【答案】（1）解：由题意可得果汁吸收的热量Q吸＝cmΔt＝4.0×103J/(kg·℃)×1.1kg×24℃＝1.056×105J 答：此次加热过程中果汁吸收的热量为1.056×105J；（2）解：由题意可知，加热鼎的最小功率为220W，由P＝UI可知，加热鼎以最小功率正常工作时电路中的电流 Imin=PminU=220W220V=1A答：加热鼎以最小功率正常工作时电路中的电流为1A；（3）解：由 P=U2R 可知，当电源电压一定时，电路电阻越大，功率越小，因此当开关S接1，滑动变阻器的滑片在最左端时，滑动变阻器接入电路的电阻最大，两电阻串联，由串联电路的电阻特点可知，此时电路中的电阻最大，电功率最小；当开关S接1，滑动变阻器的滑片在最右端时，滑动变阻器接入电路的电阻为零，电路为R2的简单电路，此时电路中的电阻最小，电功率最大，即当电功率最大为880W时，电路为R2的简单电路，定值电阻R2的阻值 R2=U2Pmax=(220V)2880W=55Ω答：定值电阻R2的阻值为55Ω；（4）解：由 P=Wt 可知，加热过程中加热鼎消耗的电能W＝P最大t＝880W×4×60s＝2.112×105J 则加热过程中加热鼎的加热效率 η=Q吸W×100%=1.056×105J2.112×105J×100%=50%答：此次加热过程中加热鼎的加热效率为50%。【知识点】温度、热量与内能的关系；电功与热量的综合计算15．【答案】（1）串联高值电阻的目的是限制使用试电笔时通过人体的电流。（2） 10-4A【知识点】家庭电路的组成16．【答案】（1）滑动变阻器的最大阻值为20Ω，电阻丝允许通过的最大电流为2A（2）解：当滑动变阻器的滑片P在b端时，R滑=20Ω，由图乙所示I﹣U图象可知，当灯的电压为2V时，对应的电流是0.5A，变阻器的电压U滑=IR滑=0.5A×20Ω=10V，根据串联电路电压的规律，电源电压 U电源=UL+IR滑=2V+10V=12V；（3）解：由（2）知，P在b端时，灯的电压为2V，通过灯的电流为0.5A，小灯泡的电阻 R= ULI=2V0.5A =4Ω；（4）解：因灯泡额定电压为6V，由图乙所示I﹣U图象知，对应的电流是1A，根据串联电压电压的规律， 此时滑动变阻器两端的电压U滑=U﹣U额=12V﹣6V=6V，由串联电路电流的规律，此时滑动变阻器接入电路的阻值是R滑′= U滑I=6V1A =6Ω；【知识点】串联电路的电流规律；串联电路的电压规律；欧姆定律及其应用；额定电压17．【答案】（1）负（2）内（3）A（4）增大；减小【知识点】两种电荷；电路的动态分析；家庭电路的连接18．【答案】（1）大于2f（2）粗糙（3）大；0.24（4）R2；60【知识点】电磁继电器的组成、原理和特点
