沪科版（2024）九年级全册第五节 测量电压优秀课时作业

这是一份沪科版（2024）九年级全册第五节 测量电压优秀课时作业，共6页。试卷主要包含了8 V~1，甲　乙等内容，欢迎下载使用。

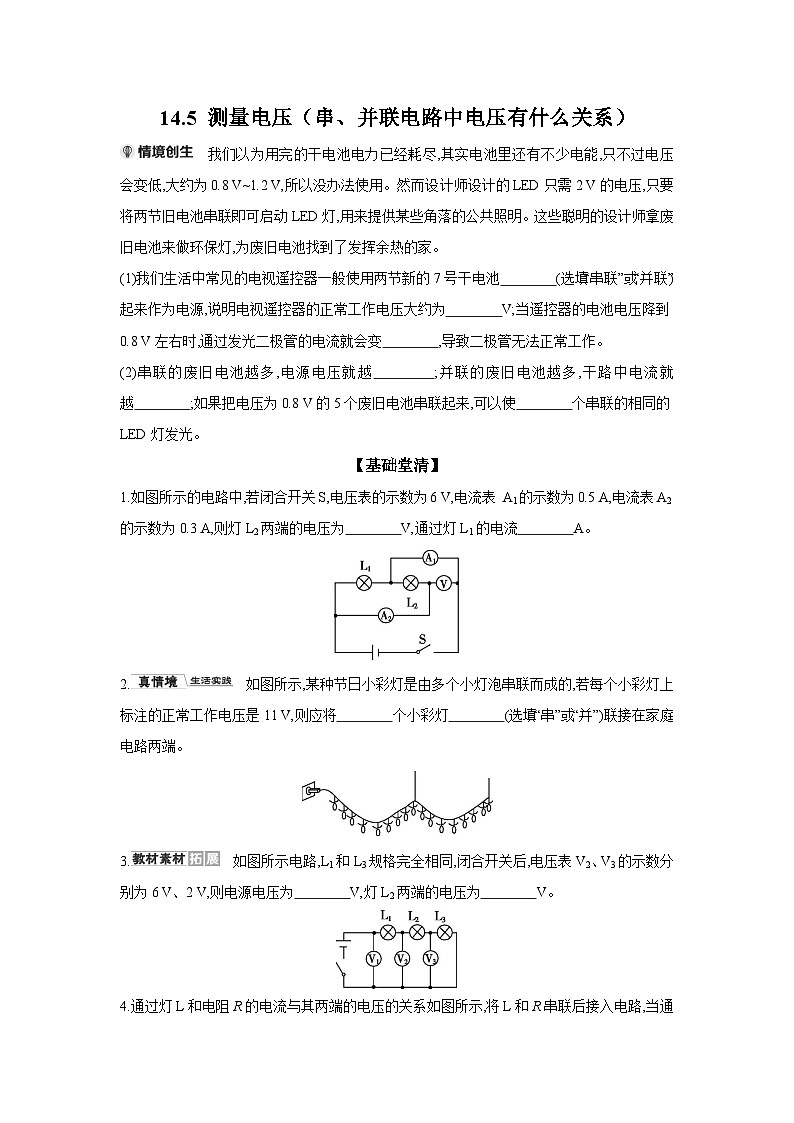

(1)我们生活中常见的电视遥控器一般使用两节新的7号干电池 (选填“串联”或“并联”)起来作为电源,说明电视遥控器的正常工作电压大约为 V;当遥控器的电池电压降到0.8 V左右时,通过发光二极管的电流就会变 ,导致二极管无法正常工作。
(2)串联的废旧电池越多,电源电压就越 ;并联的废旧电池越多,干路中电流就越 ;如果把电压为0.8 V的5个废旧电池串联起来,可以使 个串联的相同的LED灯发光。
【基础堂清】
1.如图所示的电路中,若闭合开关S,电压表的示数为6 V,电流表 A1的示数为0.5 A,电流表A2的示数为0.3 A,则灯L2两端的电压为 V,通过灯L1的电流 A。
2. 如图所示,某种节日小彩灯是由多个小灯泡串联而成的,若每个小彩灯上标注的正常工作电压是11 V,则应将 个小彩灯 (选填“串”或“并”)联接在家庭电路两端。
3. 如图所示电路,L1和L3规格完全相同,闭合开关后,电压表V2、V3的示数分别为6 V、2 V,则电源电压为 V,灯L2两端的电压为 V。

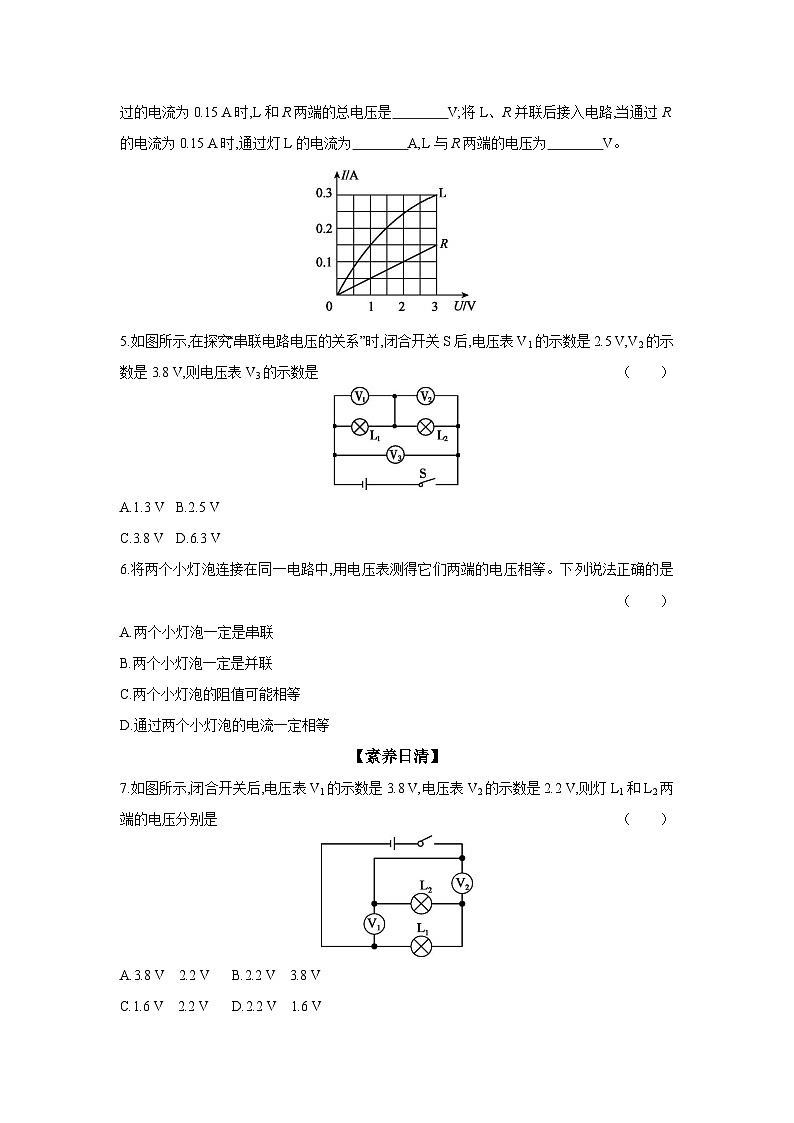

4.通过灯L和电阻R的电流与其两端的电压的关系如图所示,将L和R串联后接入电路,当通过的电流为0.15 A时,L和R两端的总电压是 V;将L、R并联后接入电路,当通过R的电流为0.15 A时,通过灯L的电流为 A,L与R两端的电压为 V。
5.如图所示,在探究“串联电路电压的关系”时,闭合开关S后,电压表V1的示数是2.5 V,V2的示数是3.8 V,则电压表V3的示数是（ ）
A.1.3 VB.2.5 V
C.3.8 VD.6.3 V
6.将两个小灯泡连接在同一电路中,用电压表测得它们两端的电压相等。下列说法正确的是（ ）
A.两个小灯泡一定是串联
B.两个小灯泡一定是并联
C.两个小灯泡的阻值可能相等
D.通过两个小灯泡的电流一定相等
【素养日清】
7.如图所示,闭合开关后,电压表V1的示数是3.8 V,电压表V2的示数是2.2 V,则灯L1和L2两端的电压分别是（ ）
A.3.8 V 2.2 VB.2.2 V 3.8 V
C.1.6 V 2.2 VD.2.2 V 1.6 V

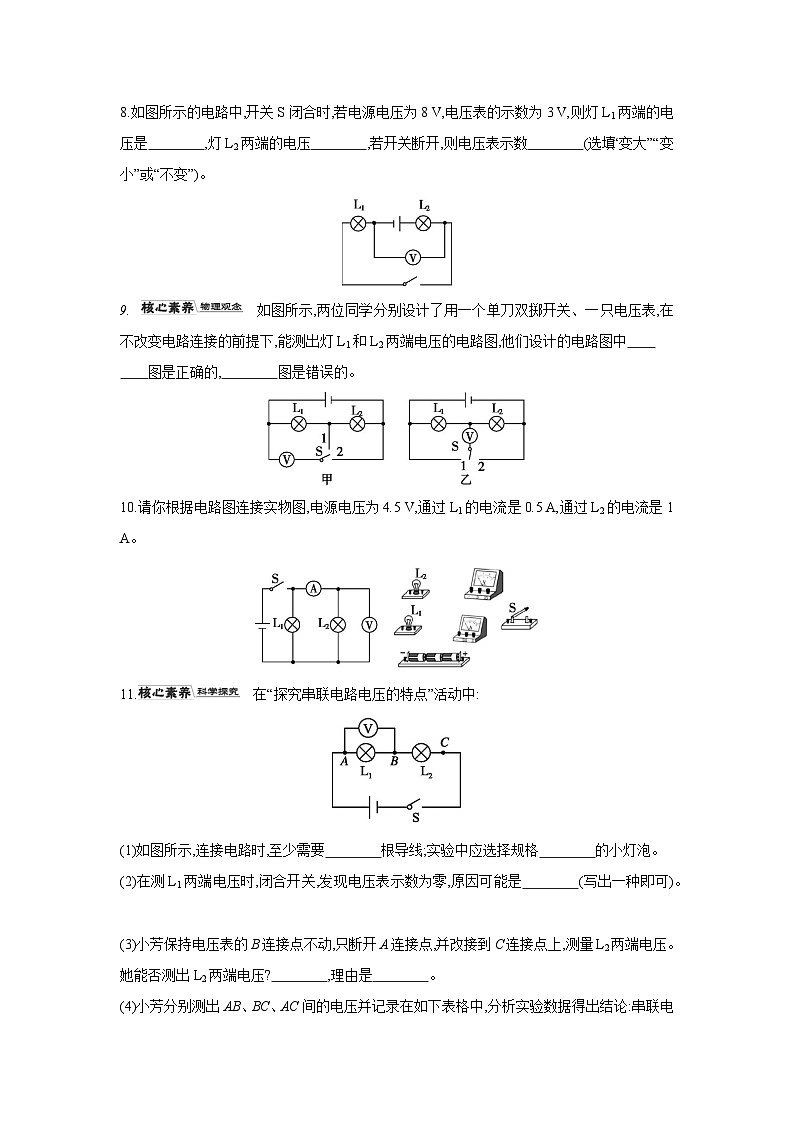

8.如图所示的电路中,开关S闭合时,若电源电压为8 V,电压表的示数为3 V,则灯L1两端的电压是 ,灯L2两端的电压 ,若开关断开,则电压表示数 (选填“变大”“变小”或“不变”)。
如图所示,两位同学分别设计了用一个单刀双掷开关、一只电压表,在不改变电路连接的前提下,能测出灯L1和L2两端电压的电路图,他们设计的电路图中
图是正确的, 图是错误的。
10.请你根据电路图连接实物图,电源电压为4.5 V,通过L1的电流是0.5 A,通过L2的电流是1 A。
11. 在“探究串联电路电压的特点”活动中:
(1)如图所示,连接电路时,至少需要 根导线;实验中应选择规格 的小灯泡。
(2)在测L1两端电压时,闭合开关,发现电压表示数为零,原因可能是 (写出一种即可)。
(3)小芳保持电压表的B连接点不动,只断开A连接点,并改接到C连接点上,测量L2两端电压。她能否测出L2两端电压? ,理由是 。
(4)小芳分别测出AB、BC、AC间的电压并记录在如下表格中,分析实验数据得出结论:串联电路总电压等于各部分电路两端电压之和。请对小芳的做法进行评价: ,改进方法是 。
12.如图1所示的电路中,电源电压保持3 V不变,闭合开关S后,电流表 A2的示数是0.7 A,电流表 A的示数如图2。则:
(1)电流表 A的示数为多少?
(2)电流表 A1的示数为多少?
(3)R1两端的电压为多少?
【参考答案】
情境创生
(1)串联 3 小
(2)大 大 2
基础堂清
1.6 0.2
2.20 串
3.8 4
4.4 0.3 3
解析:(1)已知I=0.15 A时,灯L两端的电压为UL=1 V,电阻R两端的电压UR=3 V,由于灯泡L和电阻R串联,则总电压U=UL+UR=1 V+3 V=4 V;
(2)当通过R的电流为0.15 A时,R两端的电压为3 V,由于R与L并联,则L两端的电压也为3 V,由图像可知当L两端的电压为3 V时,通过L的电流为0.3 A。
5.D 6.C
素养日清
7.C 解析:闭合开关后,电路为串联电路,电压表V1测电源电压,示数为3.8 V,电压表V2测灯L2两端的电压,示数为2.2 V;根据串联电路的电压规律可知,灯L1两端的电压为3.8 V-2.2 V=1.6 V,故C正确。
8.3 V 5 V 变大
9.甲 乙
10.如图所示:
11.(1)6 不同
(2)L2断路
(3)不能 电压表正负接线柱接反了
(4)一次实验具有偶然性 更换规格不同的灯泡进行多次实验
12.解:(1)根据电路图可知,两个电阻并联,电流表A测量干路中的电流,电流表A1测量通过电阻R1的电流,电流表A2测量通过电阻R2的电流;电流表A选用的是大量程,分度值为0.1 A,示数为1 A。
(2)电流表A2的示数为0.7 A,通过电阻R2的电流为0.7 A,根据并联电路的电流规律可知,通过电阻R1的电流I1=I-I2=1 A-0.7 A=0.3 A
(3)电源电压保持3 V不变,电阻R1两端的电压等于电源电压,为3 V。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
