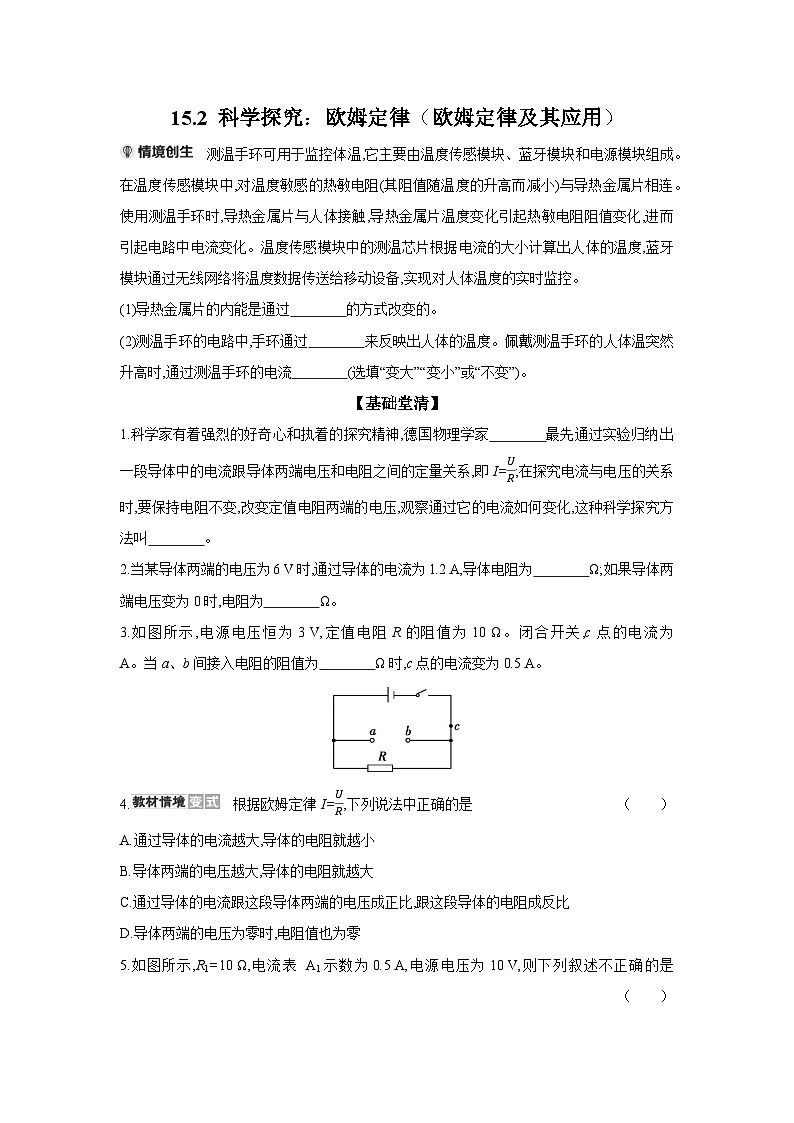

沪科版（2024）九年级全册第十五章 探究电路第二节 科学探究：欧姆定律优秀同步达标检测题

这是一份沪科版（2024）九年级全册第十五章 探究电路第二节 科学探究：欧姆定律优秀同步达标检测题，共6页。
(1)导热金属片的内能是通过 的方式改变的。
(2)测温手环的电路中,手环通过 来反映出人体的温度。佩戴测温手环的人体温突然升高时,通过测温手环的电流 (选填“变大”“变小”或“不变”)。
【基础堂清】
1.科学家有着强烈的好奇心和执着的探究精神,德国物理学家 最先通过实验归纳出一段导体中的电流跟导体两端电压和电阻之间的定量关系,即I=UR;在探究电流与电压的关系时,要保持电阻不变,改变定值电阻两端的电压,观察通过它的电流如何变化,这种科学探究方法叫 。
2.当某导体两端的电压为6 V时,通过导体的电流为1.2 A,导体电阻为 Ω;如果导体两端电压变为0时,电阻为 Ω。
3.如图所示,电源电压恒为3 V,定值电阻R的阻值为10 Ω。闭合开关,c点的电流为 A。当a、b间接入电阻的阻值为 Ω时,c点的电流变为0.5 A。
4. 根据欧姆定律I=UR,下列说法中正确的是（ ）
A.通过导体的电流越大,导体的电阻就越小
B.导体两端的电压越大,导体的电阻就越大
C.通过导体的电流跟这段导体两端的电压成正比,跟这段导体的电阻成反比
D.导体两端的电压为零时,电阻值也为零

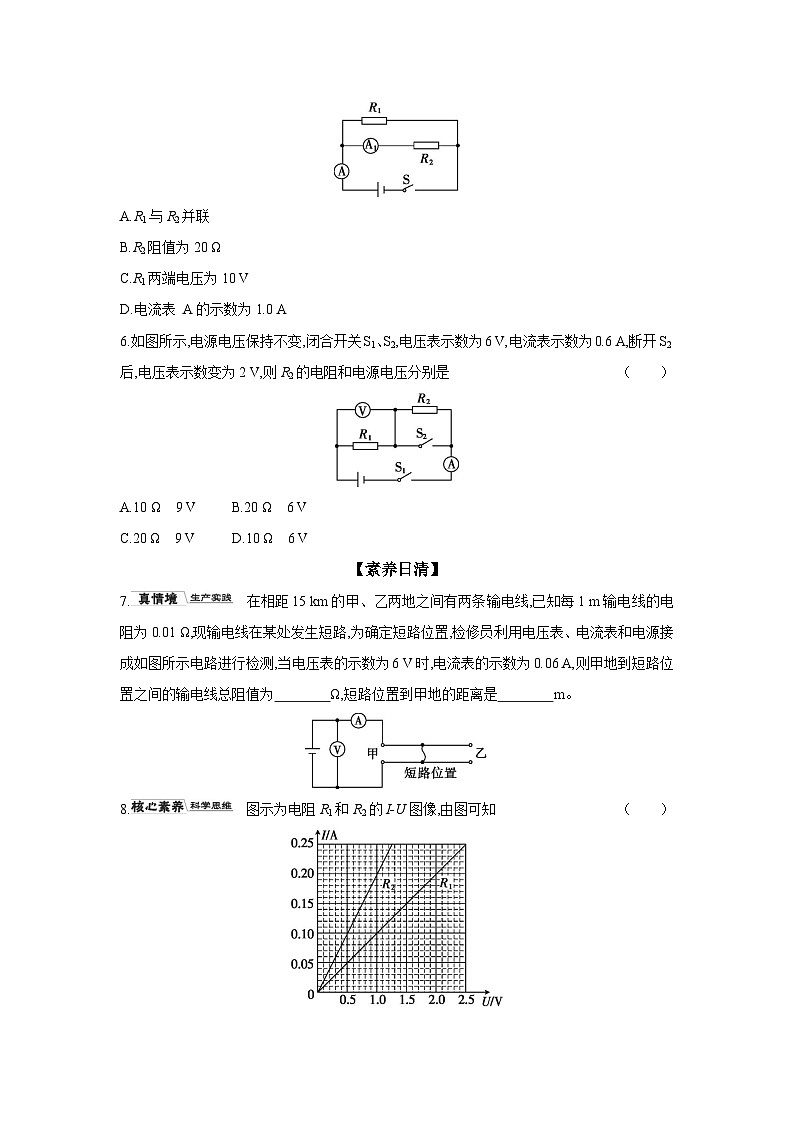

5.如图所示,R1=10 Ω,电流表 A1示数为0.5 A,电源电压为10 V,则下列叙述不正确的是（ ）
A.R1与R2并联
B.R2阻值为20 Ω
C.R1两端电压为10 V
D.电流表 A的示数为1.0 A
6.如图所示,电源电压保持不变,闭合开关S1、S2,电压表示数为6 V,电流表示数为0.6 A,断开S2后,电压表示数变为2 V,则R2的电阻和电源电压分别是（ ）
A.10 Ω 9 VB.20 Ω 6 V
C.20 Ω 9 VD.10 Ω 6 V
【素养日清】
7. 在相距15 km的甲、乙两地之间有两条输电线,已知每1 m输电线的电阻为0.01 Ω,现输电线在某处发生短路,为确定短路位置,检修员利用电压表、电流表和电源接成如图所示电路进行检测,当电压表的示数为6 V时,电流表的示数为0.06 A,则甲地到短路位置之间的输电线总阻值为 Ω,短路位置到甲地的距离是 m。

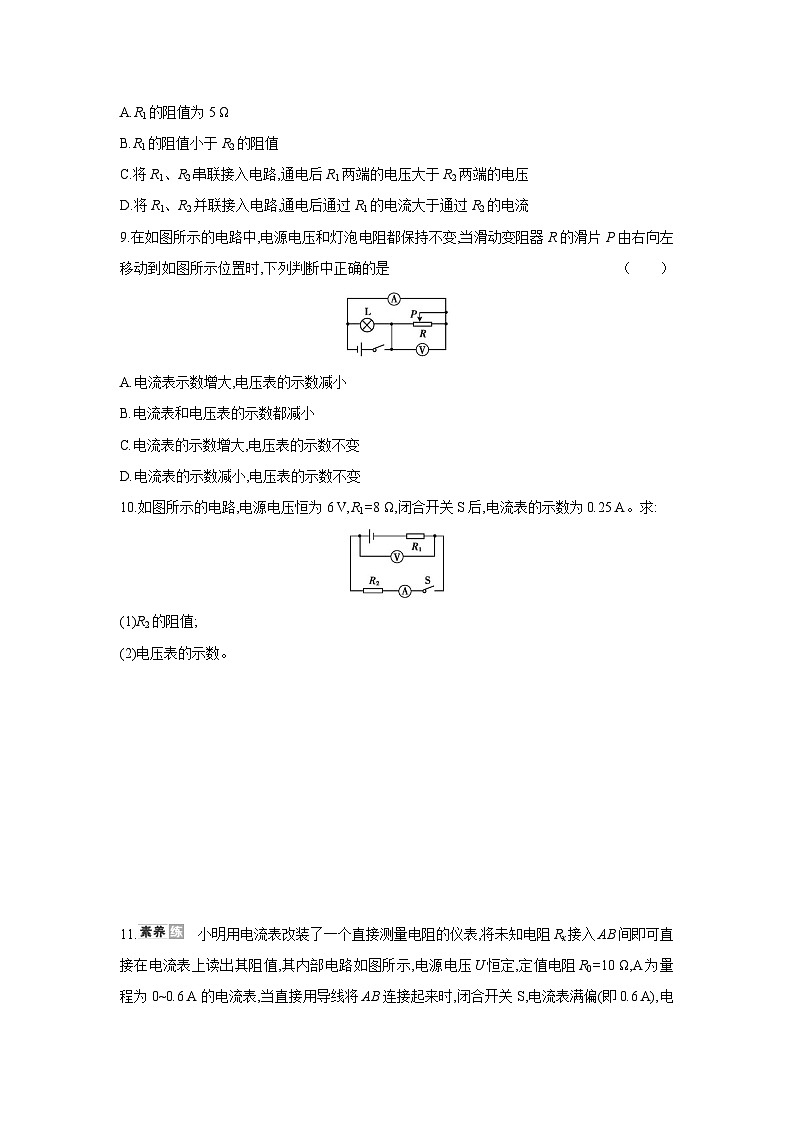

8. 图示为电阻R1和R2的I-U图像,由图可知（ ）
A.R1的阻值为5 Ω
B.R1的阻值小于R2的阻值
C.将R1、R2串联接入电路,通电后R1两端的电压大于R2两端的电压
D.将R1、R2并联接入电路,通电后通过R1的电流大于通过R2的电流
9.在如图所示的电路中,电源电压和灯泡电阻都保持不变,当滑动变阻器R的滑片P由右向左移动到如图所示位置时,下列判断中正确的是（ ）
A.电流表示数增大,电压表的示数减小
B.电流表和电压表的示数都减小
C.电流表的示数增大,电压表的示数不变
D.电流表的示数减小,电压表的示数不变
10.如图所示的电路,电源电压恒为6 V,R1=8 Ω,闭合开关S后,电流表的示数为0.25 A。求:
(1)R2的阻值;
(2)电压表的示数。
11. 小明用电流表改装了一个直接测量电阻的仪表,将未知电阻Rx接入AB间即可直接在电流表上读出其阻值,其内部电路如图所示,电源电压U恒定,定值电阻R0=10 Ω,A为量程为0~0.6 A的电流表,当直接用导线将AB连接起来时,闭合开关S,电流表满偏(即0.6 A),电流表对应位置标记有0字样。求:
(1)电源电压U的大小;
(2)电流表半偏(即0.3 A)对应位置标记的电阻值。
【参考答案】
情境创生
(1)热传递
(2)电流大小 变大
基础堂清
1.欧姆 控制变量法
2.5 5
3.0.3 15
4.C 5.D 6.B
素养日清
7.100 5000
解析:由I=UR可得,连接短路位置到甲地的两段输电线的电阻值R=UI=6V0.06A=100 Ω;已知每1 m输电线的电阻为0.01 Ω,则导线总长度L=1000.01×1 m=10000 m;短路位置到甲地的距离s=12×L=12×10000 m=5000 m。
8.C 9.C
10.解:(1)闭合开关S后,两电阻串联,电压表测R2的电压,电流表的示数为I=0.25 A,根据欧姆定律,则电路的总电阻:
R=UI=6V0.25A=24 Ω
由电阻的串联规律可得R2的阻值:
R2=R-R1=24 Ω-8 Ω=16 Ω
(2)电压表测R2的电压,电压表的示数:
U2=IR2=0.25 A×16 Ω=4 V
11.解:(1)当直接用导线将AB连接起来时,闭合开关S,电流表满偏(即0.6 A),此时电路只有电阻R0接入电路,
根据欧姆定律I=UR得电源电压U的大小:
U=IR0=0.6 A×10 Ω=6 V
(2)电流表半偏(即0.3 A)时,未知电阻与定值电阻R0串联,电流表测量电路中的电流,
根据欧姆定律I=UR得电路的总电阻:
R总=UI'=6V0.3A=20 Ω
根据串联电路电阻的规律可知未知电阻Rx的阻值:
Rx=R总-R0=20 Ω-10 Ω=10 Ω。
所以电流表半偏(即0.3 A)对应位置标记的电阻值为10 Ω。
