沪科版（2024）第十五章 探究电路第三节 “伏安法”测电阻优秀课时训练

这是一份沪科版（2024）第十五章 探究电路第三节 “伏安法”测电阻优秀课时训练，共6页。试卷主要包含了032　不能等内容，欢迎下载使用。

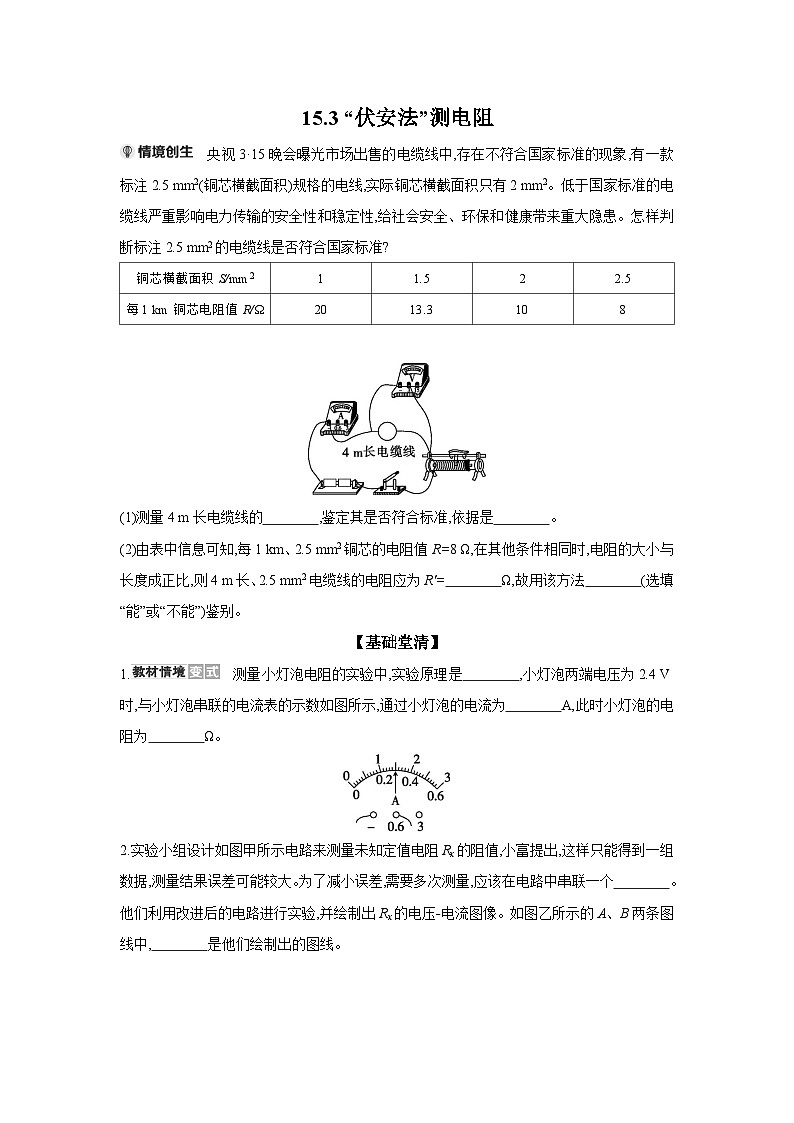

(1)测量4 m长电缆线的 ,鉴定其是否符合标准,依据是 。
(2)由表中信息可知,每1 km、2.5 mm2铜芯的电阻值R=8 Ω,在其他条件相同时,电阻的大小与长度成正比,则4 m长、2.5 mm2电缆线的电阻应为R'= Ω,故用该方法 (选填“能”或“不能”)鉴别。
【基础堂清】
1. 测量小灯泡电阻的实验中,实验原理是 ,小灯泡两端电压为2.4 V时,与小灯泡串联的电流表的示数如图所示,通过小灯泡的电流为 A,此时小灯泡的电阻为 Ω。

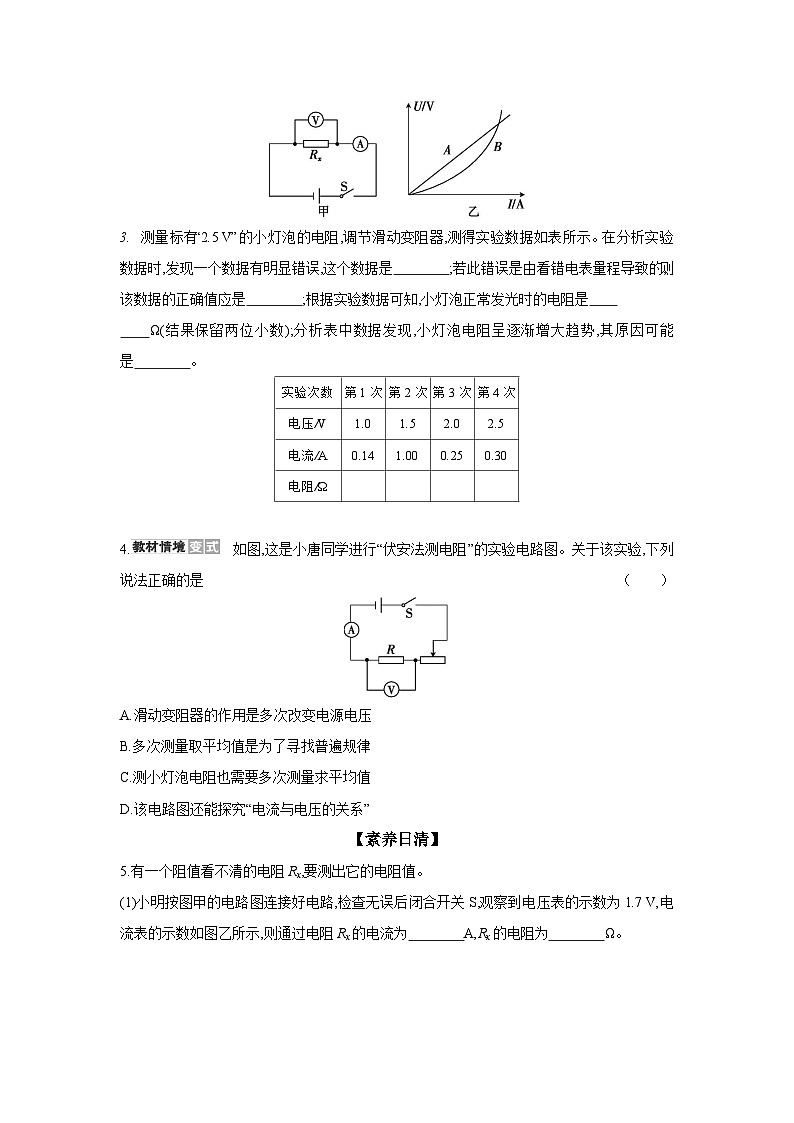

2.实验小组设计如图甲所示电路来测量未知定值电阻Rx的阻值,小富提出,这样只能得到一组数据,测量结果误差可能较大。为了减小误差,需要多次测量,应该在电路中串联一个 。他们利用改进后的电路进行实验,并绘制出Rx的电压-电流图像。如图乙所示的A、B两条图线中, 是他们绘制出的图线。
测量标有“2.5 V”的小灯泡的电阻,调节滑动变阻器,测得实验数据如表所示。在分析实验数据时,发现一个数据有明显错误,这个数据是 ;若此错误是由看错电表量程导致的,则该数据的正确值应是 ;根据实验数据可知,小灯泡正常发光时的电阻是
Ω(结果保留两位小数);分析表中数据发现,小灯泡电阻呈逐渐增大趋势,其原因可能是 。
4. 如图,这是小唐同学进行“伏安法测电阻”的实验电路图。关于该实验,下列说法正确的是（ ）
A.滑动变阻器的作用是多次改变电源电压
B.多次测量取平均值是为了寻找普遍规律
C.测小灯泡电阻也需要多次测量求平均值
D.该电路图还能探究“电流与电压的关系”
【素养日清】
5.有一个阻值看不清的电阻Rx,要测出它的电阻值。

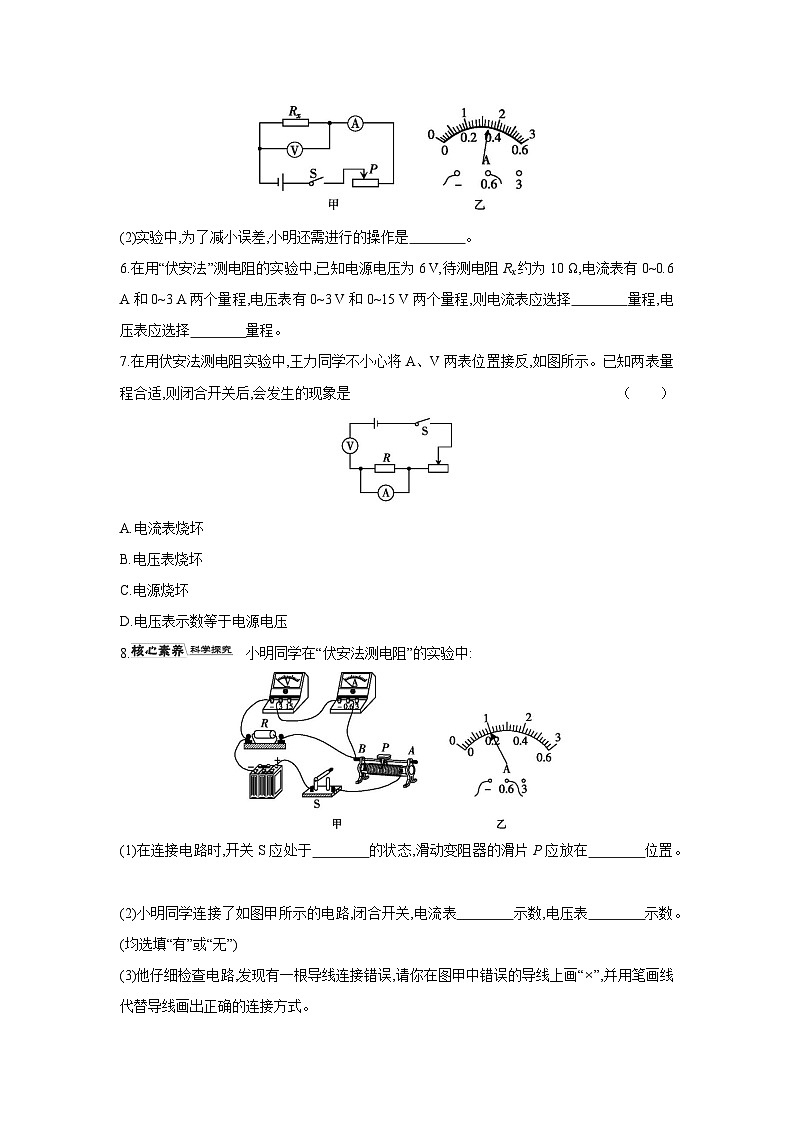

(1)小明按图甲的电路图连接好电路,检查无误后闭合开关S,观察到电压表的示数为1.7 V,电流表的示数如图乙所示,则通过电阻Rx的电流为 A,Rx的电阻为 Ω。
(2)实验中,为了减小误差,小明还需进行的操作是 。
6.在用“伏安法”测电阻的实验中,已知电源电压为6 V,待测电阻Rx约为10 Ω,电流表有0~0.6 A和0~3 A两个量程,电压表有0~3 V和0~15 V两个量程,则电流表应选择 量程,电压表应选择 量程。
7.在用伏安法测电阻实验中,王力同学不小心将A、V两表位置接反,如图所示。已知两表量程合适,则闭合开关后,会发生的现象是（ ）
A.电流表烧坏
B.电压表烧坏
C.电源烧坏
D.电压表示数等于电源电压
8. 小明同学在“伏安法测电阻”的实验中:
(1)在连接电路时,开关S应处于 的状态,滑动变阻器的滑片P应放在 位置。
(2)小明同学连接了如图甲所示的电路,闭合开关,电流表 示数,电压表 示数。(均选填“有”或“无”)
(3)他仔细检查电路,发现有一根导线连接错误,请你在图甲中错误的导线上画“×”,并用笔画线代替导线画出正确的连接方式。
(4)正确连接电路后,闭合开关,调节滑动变阻器滑片P,当电压表的示数为2 V时,观察到电流表示数如图乙所示,他记下数据并算出电阻R的阻值为 Ω。
(5)同组小斌同学继续向 (选填“A”或“B”)端移动滑片P,适当增大电阻R两端的电压,并进行了多次测量的目的是 。
9. 小健同学选用电源电压为6 V的铅蓄电池组、电流表、电压表等器材测量定值电阻Rx的阻值,他已连接了部分电路,如图甲所示,请你接着完成下列步骤:
(1)用笔画线代替导线完成实物图的连接。
(2)电路连接完整后闭合开关S,移动滑片P时发现电压表无示数,电流表有示数且不断变化,则电路故障可能是 。
(3)排除故障后再次闭合开关S,移动滑片P,当电压表示数为3.6 V时,电流表的示数如图乙所示,这时电路中的电流为 A,电阻Rx的阻值为 Ω。通过调节滑动变阻器,测得多组Rx的电压和电流值,最后算出Rx阻值的平均值,这样做的目的是 。
(4)利用上面已连好的电路,还可以完成的实验是 。
(5)在完成Rx阻值的测量后,将电阻Rx换成小灯泡,继续调节滑动变阻器,测得多组小灯泡的电压和电流值,根据前后所得数据描绘出电阻Rx及小灯泡的U-I图像,如图丙、丁所示,其中
(选填“丙”或“丁”)图是小灯泡的U-I图像。
【参考答案】
情境创生
(1)电阻 电阻是导体本身的一种性质
(2)0.032 不能
基础堂清
1.R=UI 0.3 8
2.滑动变阻器 A
0.20 8.33 温度越高,小灯泡电阻越大
4.D
素养日清
5.(1)0.34 5
(2)移动滑片,再测出两组电流和电压的值
6.0~0.6 A 0~15 V
7.D
8.(1)断开 B
(2)无 有
(3)如图所示:
(4)10
(5)A 计算电阻的平均值从而减小实验误差
9.(1)如图所示:
(2)定值电阻Rx发生了短路(或电压表断路)
(3)0.3 12 多次测量求平均值从而减小误差
(4)探究电流跟电压的关系
(5)丙
铜芯横截面积S/mm2
1
1.5
2
2.5
每1 km铜芯电阻值R/Ω
20
13.3
10
8
实验次数
第1次
第2次
第3次
第4次
电压/V
1.0
1.5
2.0
2.5
电流/A
0.14
1.00
0.25
0.30
电阻/Ω
