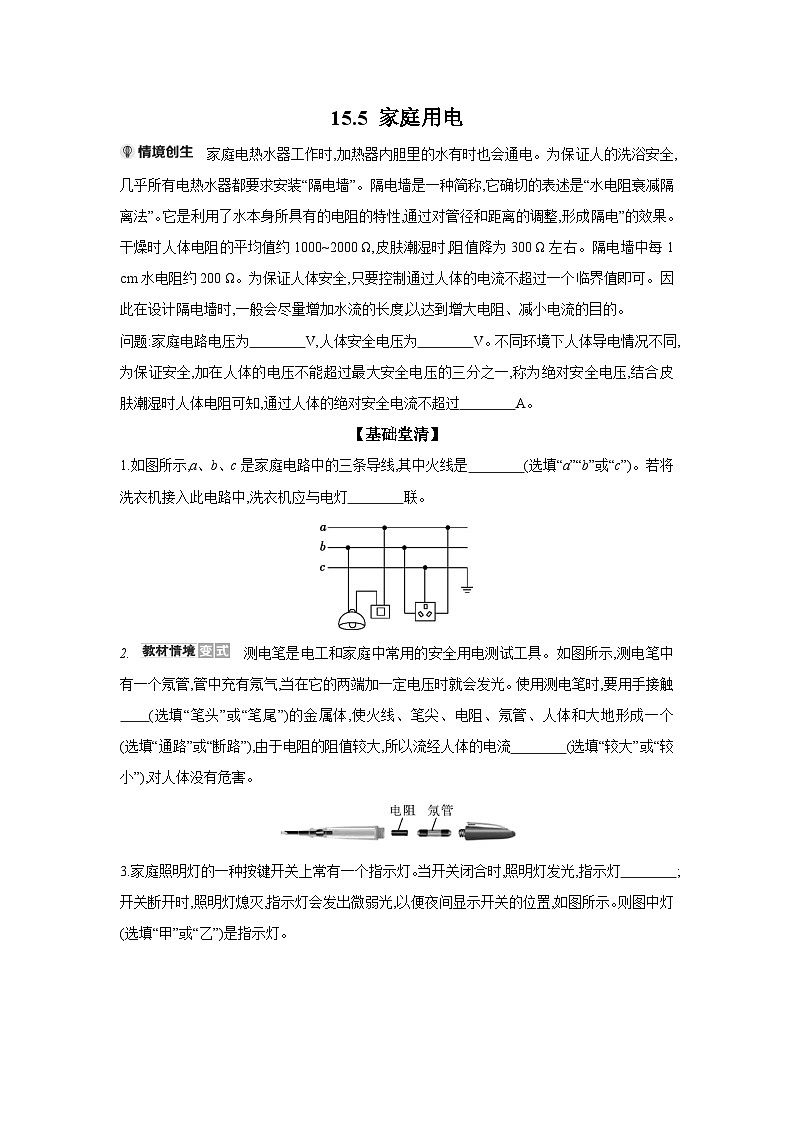

问题:家庭电路电压为 V,人体安全电压为 V。不同环境下人体导电情况不同,为保证安全,加在人体的电压不能超过最大安全电压的三分之一,称为绝对安全电压,结合皮肤潮湿时人体电阻可知,通过人体的绝对安全电流不超过 A。
【基础堂清】
1.如图所示,a、b、c是家庭电路中的三条导线,其中火线是 (选填“a”“b”或“c”)。若将洗衣机接入此电路中,洗衣机应与电灯 联。
测电笔是电工和家庭中常用的安全用电测试工具。如图所示,测电笔中有一个氖管,管中充有氖气,当在它的两端加一定电压时就会发光。使用测电笔时,要用手接触
(选填“笔头”或“笔尾”)的金属体,使火线、笔尖、电阻、氖管、人体和大地形成一个 (选填“通路”或“断路”),由于电阻的阻值较大,所以流经人体的电流 (选填“较大”或“较小”),对人体没有危害。
3.家庭照明灯的一种按键开关上常有一个指示灯。当开关闭合时,照明灯发光,指示灯 ;开关断开时,照明灯熄灭,指示灯会发出微弱光,以便夜间显示开关的位置,如图所示。则图中灯 (选填“甲”或“乙”)是指示灯。

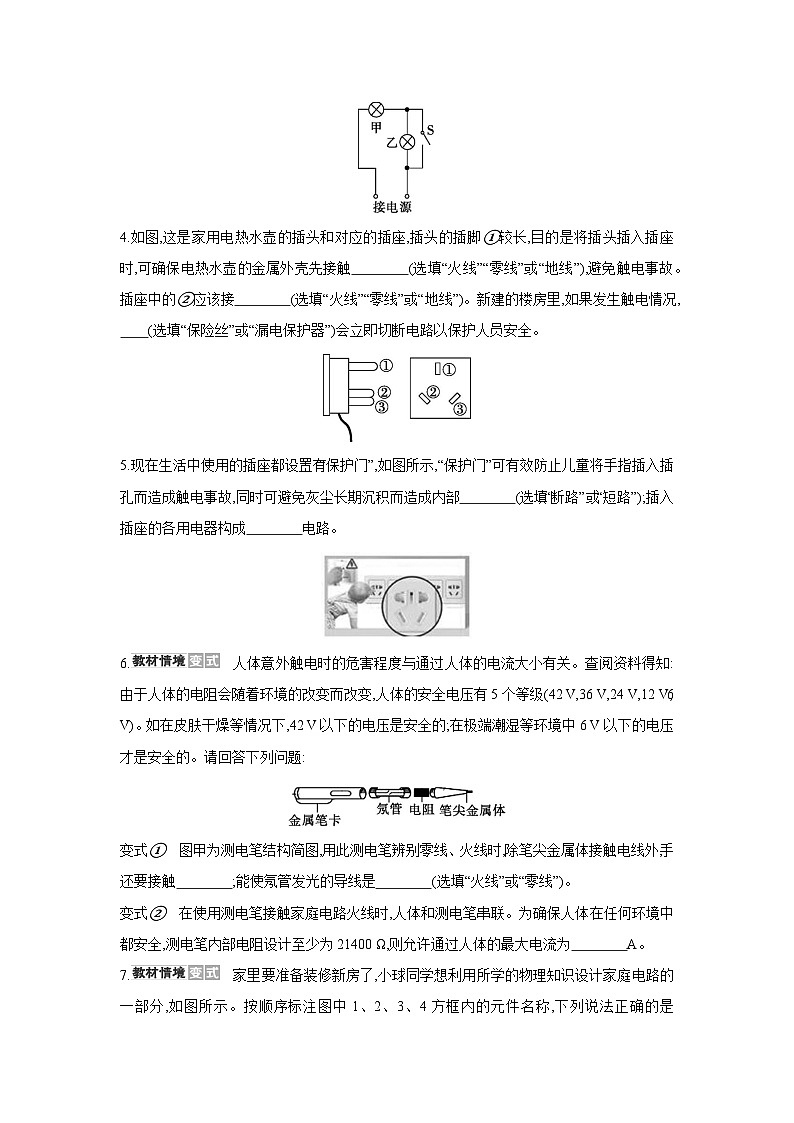

4.如图,这是家用电热水壶的插头和对应的插座,插头的插脚①较长,目的是将插头插入插座时,可确保电热水壶的金属外壳先接触 (选填“火线”“零线”或“地线”),避免触电事故。插座中的②应该接 (选填“火线”“零线”或“地线”)。新建的楼房里,如果发生触电情况,
(选填“保险丝”或“漏电保护器”)会立即切断电路以保护人员安全。
5.现在生活中使用的插座都设置有“保护门”,如图所示,“保护门”可有效防止儿童将手指插入插孔而造成触电事故,同时可避免灰尘长期沉积而造成内部 (选填“断路”或“短路”);插入插座的各用电器构成 电路。
6. 人体意外触电时的危害程度与通过人体的电流大小有关。查阅资料得知:由于人体的电阻会随着环境的改变而改变,人体的安全电压有5个等级(42 V,36 V,24 V,12 V,6 V)。如在皮肤干燥等情况下,42 V以下的电压是安全的;在极端潮湿等环境中6 V以下的电压才是安全的。请回答下列问题:
变式① 图甲为测电笔结构简图,用此测电笔辨别零线、火线时,除笔尖金属体接触电线外,手还要接触 ;能使氖管发光的导线是 (选填“火线”或“零线”)。
变式② 在使用测电笔接触家庭电路火线时,人体和测电笔串联。为确保人体在任何环境中都安全,测电笔内部电阻设计至少为21400 Ω,则允许通过人体的最大电流为 A。
7. 家里要准备装修新房了,小球同学想利用所学的物理知识设计家庭电路的一部分,如图所示。按顺序标注图中1、2、3、4方框内的元件名称,下列说法正确的是（ ）
A.保险盒、灯、开关、插座
B.电能表、插座、灯、开关
C.保险盒、插座、灯、开关
D.电能表、插座、开关、灯
8.如图所示,下列做法中,符合安全用电原则的是（ ）
A.触电时先切断电源 B.机壳没有接地
C.绝缘皮破损 D.雷雨天在树下避雨
【素养日清】
9.在使用插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电压,即使指示灯损坏,开关闭合时插孔也能提供工作电压。下图中插线板电路连接符合上述现象及安全用电要求的是（ ）
A B
C D
10.在如图所示家庭电路中,将插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮;保持开关闭合,拔出插头,将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障,则故障可能是（ ）
A.零线上保险丝烧断
B.火线上保险丝烧断
C.灯丝烧断
D.插座短路
11.已知L1、L2并联在电路中,S1是这部分家庭电路的总开关,同时控制两盏灯和两个插座,请你用笔画线代替导线正确连接电路。
【参考答案】
情境创生
220 不高于36 0.04
基础堂清
1.a 并
2.笔尾 通路 较小
3.熄灭 乙
4.地线 零线 漏电保护器
5.短路 并联
6.变式① 金属笔卡 火线
变式② 0.01
解析:为确保人体在任何环境中都安全,对人体的安全电压不高于6 V,串联电路中电流处处相同,则人体允许通过的最大电流为I大=UR=220V−6V21400Ω=0.01 A。
7.D 8.A
素养日清
9.A 10.A
11.如图所示:
