初中物理沪科版（2024）九年级全册第三节 测量电功率精品练习

这是一份初中物理沪科版（2024）九年级全册第三节 测量电功率精品练习，共5页。试卷主要包含了　如图所示,这是小明家的电能表，8 W，小明同学在测定额定电压为“3等内容，欢迎下载使用。

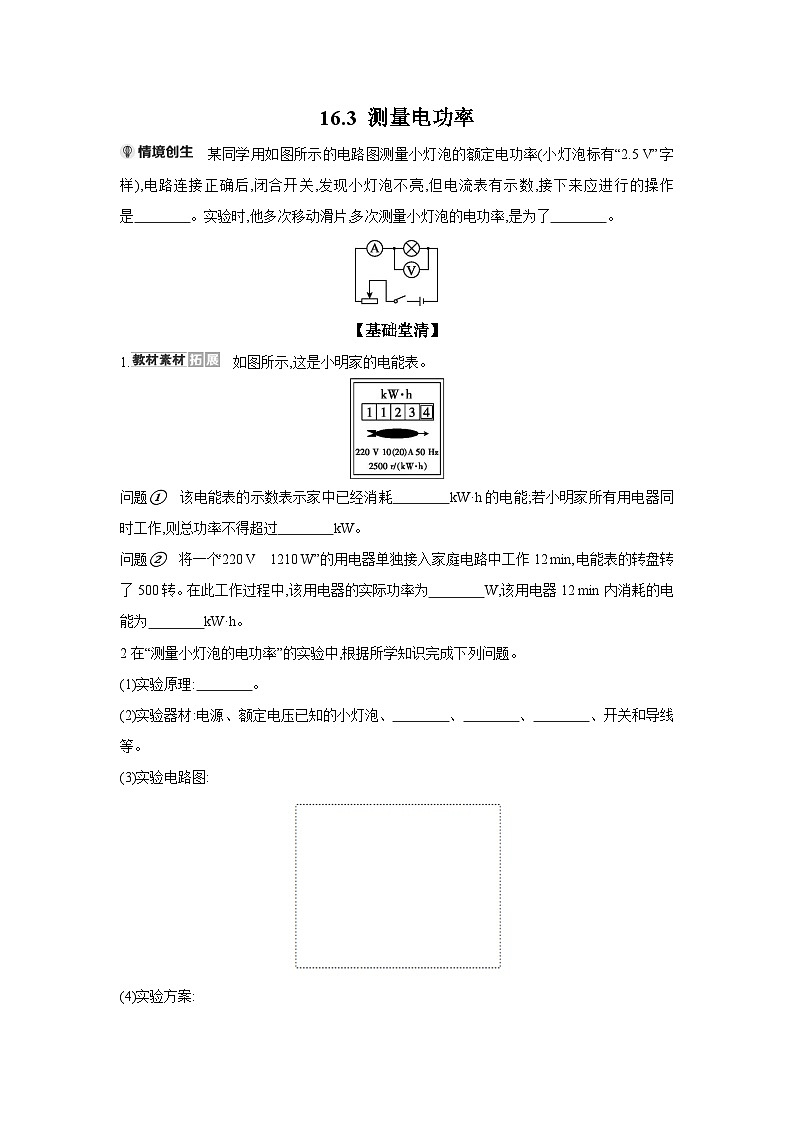

【基础堂清】
1. 如图所示,这是小明家的电能表。
问题① 该电能表的示数表示家中已经消耗 kW·h的电能;若小明家所有用电器同时工作,则总功率不得超过 kW。
问题② 将一个“220 V 1210 W”的用电器单独接入家庭电路中工作12 min,电能表的转盘转了500转。在此工作过程中,该用电器的实际功率为 W,该用电器12 min内消耗的电能为 kW·h。
2在“测量小灯泡的电功率”的实验中,根据所学知识完成下列问题。
(1)实验原理: 。
(2)实验器材:电源、额定电压已知的小灯泡、 、 、 、开关和导线等。
(3)实验电路图:
(4)实验方案:

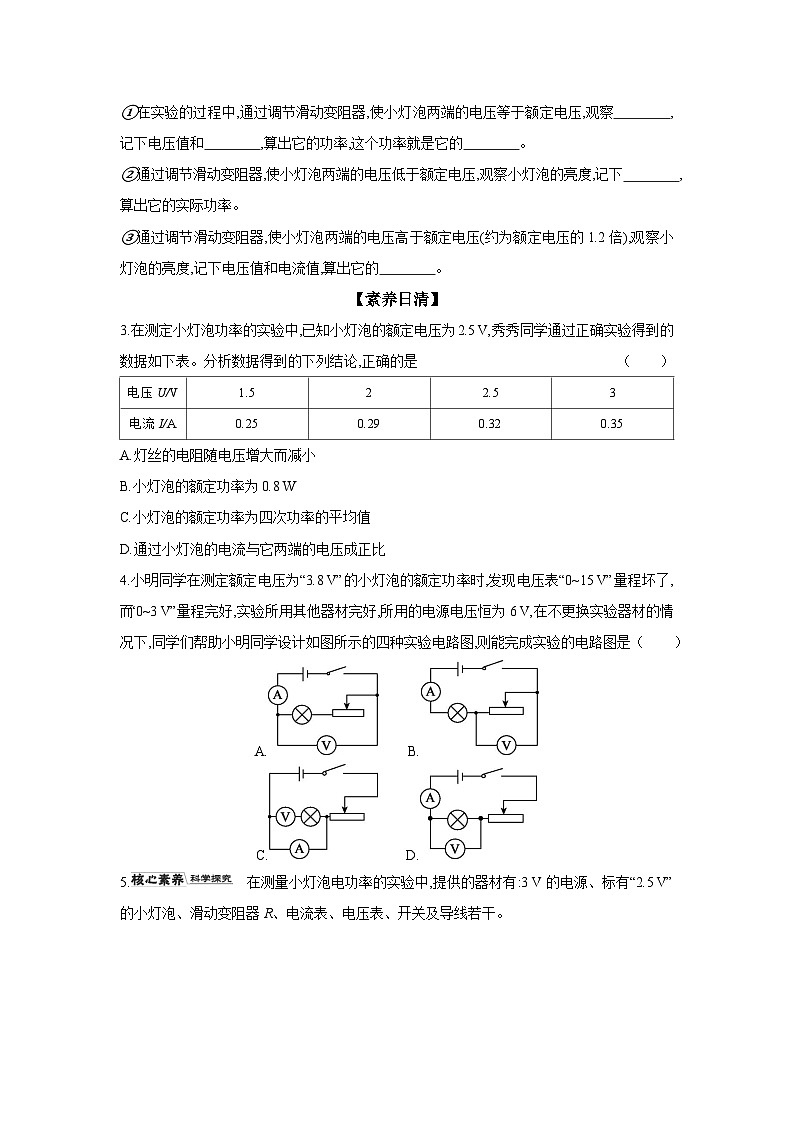

①在实验的过程中,通过调节滑动变阻器,使小灯泡两端的电压等于额定电压,观察 ,记下电压值和 ,算出它的功率,这个功率就是它的 。
②通过调节滑动变阻器,使小灯泡两端的电压低于额定电压,观察小灯泡的亮度,记下 ,算出它的实际功率。
③通过调节滑动变阻器,使小灯泡两端的电压高于额定电压(约为额定电压的1.2倍),观察小灯泡的亮度,记下电压值和电流值,算出它的 。
【素养日清】
3.在测定小灯泡功率的实验中,已知小灯泡的额定电压为2.5 V,秀秀同学通过正确实验得到的数据如下表。分析数据得到的下列结论,正确的是（ ）
A.灯丝的电阻随电压增大而减小
B.小灯泡的额定功率为0.8 W
C.小灯泡的额定功率为四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
4.小明同学在测定额定电压为“3.8 V”的小灯泡的额定功率时,发现电压表“0~15 V”量程坏了,而“0~3 V”量程完好,实验所用其他器材完好,所用的电源电压恒为6 V,在不更换实验器材的情况下,同学们帮助小明同学设计如图所示的四种实验电路图,则能完成实验的电路图是（ ）
A. B.
C. D.
5. 在测量小灯泡电功率的实验中,提供的器材有:3 V的电源、标有“2.5 V”的小灯泡、滑动变阻器R、电流表、电压表、开关及导线若干。
(1)小明所接的实验电路如图甲所示,电路中部分连接不合理,但只需改动一根导线,即可使电路连接正确。请你在应改动的导线上打“×”,并用笔画线代替导线画出正确的接法。
(2)小明改正错误后,闭合开关,发现电流表无示数,电压表示数接近电源电压,故障的原因可能是 。
(3)排除故障后,实验中,当电压表示数为2 V,为了测出小灯泡的额定功率,他应该把滑片P向
(选填“A”或“B”)端移动。
(4)小明进行多次实验,得到小灯泡两端的电压与电流的关系图像如图乙实线所示,则根据图像可知,滑动变阻器两端电压与通过它的电流的U-I图像应为图乙中的虚线 (选填“①”“②”或“③”),小灯泡的额定功率为 W,可确定实验中所使用的滑动变阻器的最大阻值不小于 Ω。
(5)小明为了测出小灯泡的额定功率,他利用电阻箱R0和滑动变阻器R设计如图丙所示的测量电路,但在实际操作时将开关S2拨到位置2时,无法调到额定电压,从而无法测出额定功率。其原因是 。
【参考答案】
情境创生
移动滑动变阻器滑片,观察小灯泡是否发光 探究不同电压下灯泡消耗的实际功率与灯泡亮度的关系
基础堂清
1.问题① 1123.4 4.4
问题② 1000 0.2
2.(1)P=UI
(2)滑动变阻器 电压表 电流表
(3)如图所示:
(4)①小灯泡的亮度 电流值 额定功率
②电压值和电流值
③实际功率
素养日清
3.B
4.B 解析:灯泡与滑动变阻器串联,电压表测滑动变阻器两端电压。当滑动变阻器两端的电压为6 V-3.8 V=2.2 V时,灯泡两端电压达到额定电压3.8 V,读出此时电流表的读数,根据公式P=UI可求灯泡的额定功率。
5.(1)如图所示:
(2)小灯泡断路
(3)B
(4)③ 0.75 25
(5)电阻箱的最大电阻太小
电压U/V
1.5
2
2.5
3
电流I/A
0.25
0.29
0.32
0.35
