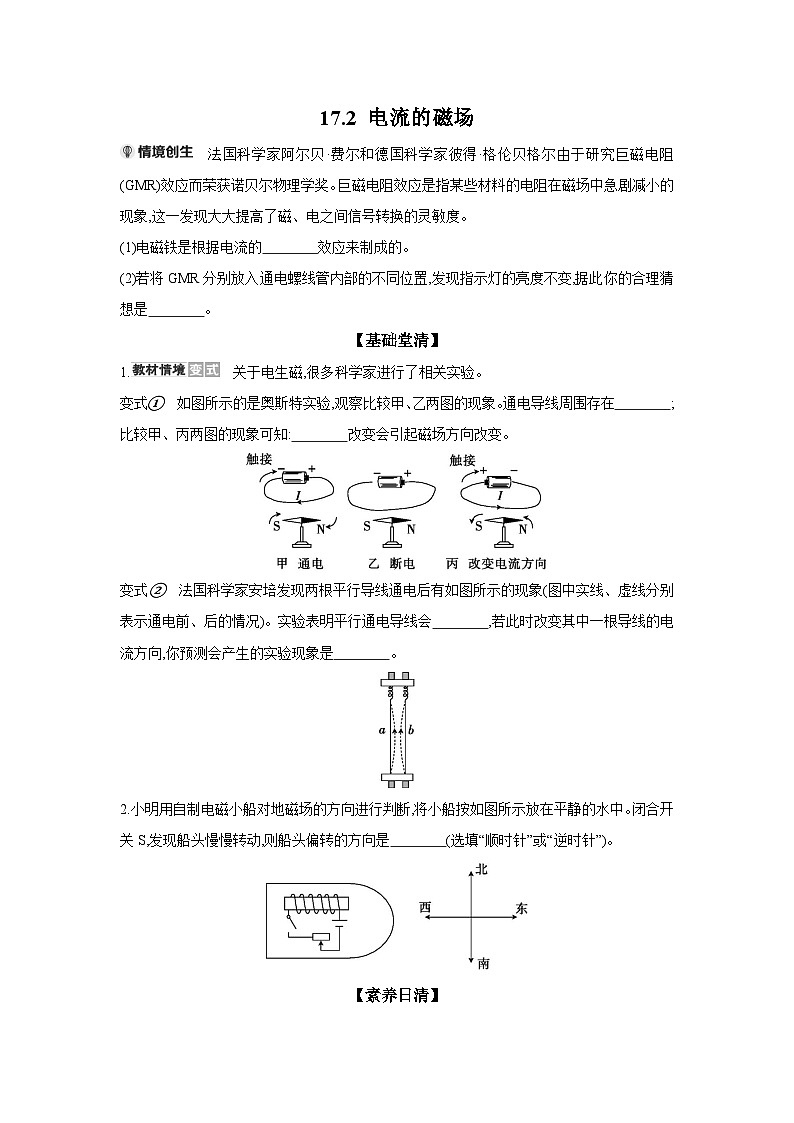

物理沪科版（2024）第十七章 从指南针到磁浮列车第二节 电流的磁场精品同步练习题

这是一份物理沪科版（2024）第十七章 从指南针到磁浮列车第二节 电流的磁场精品同步练习题，共3页。
(1)电磁铁是根据电流的 效应来制成的。
(2)若将GMR分别放入通电螺线管内部的不同位置,发现指示灯的亮度不变,据此你的合理猜想是 。
【基础堂清】
1. 关于电生磁,很多科学家进行了相关实验。
变式① 如图所示的是奥斯特实验,观察比较甲、乙两图的现象。通电导线周围存在 ;比较甲、丙两图的现象可知: 改变会引起磁场方向改变。
变式② 法国科学家安培发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况)。实验表明平行通电导线会 ,若此时改变其中一根导线的电流方向,你预测会产生的实验现象是 。
2.小明用自制电磁小船对地磁场的方向进行判断,将小船按如图所示放在平静的水中。闭合开关S,发现船头慢慢转动,则船头偏转的方向是 (选填“顺时针”或“逆时针”)。
【素养日清】
3. 小明家有一款磁悬浮音响,如图甲所示,音响底部有一块磁铁,底座内部的电磁铁可将其悬浮在空中,其工作原理如图乙所示。下列判断正确的是（ ）
A.电源的左端为负极
B.电磁铁的上端为N极
C.底座与音响之间的相互作用与验电器的工作原理相同
D.滑片P向左移动可增加音响“漂浮”的高度
4. 如图,这是一种“闯红灯违规证据抓拍模拟器”的工作原理图,光控开关接收到红光时会自动闭合,压敏电阻受到压力时其阻值会变小。当红灯亮后,且车辆压到压敏电阻上时,电磁铁的磁性因电路中电流的改变而变 (选填“强”或“弱”),吸引衔铁与触点
(选填“1”或“2”)接触,电控照相机工作,拍摄违规车辆。
【参考答案】
情境创生
(1)磁
(2)通电螺线管内部的磁场强弱与位置无关
基础堂清
1.变式① 磁场 电流方向
变式② 相互吸引 两根导线将会相互排斥
2.顺时针
素养日清
3.A
4.强 2
