一、单选题

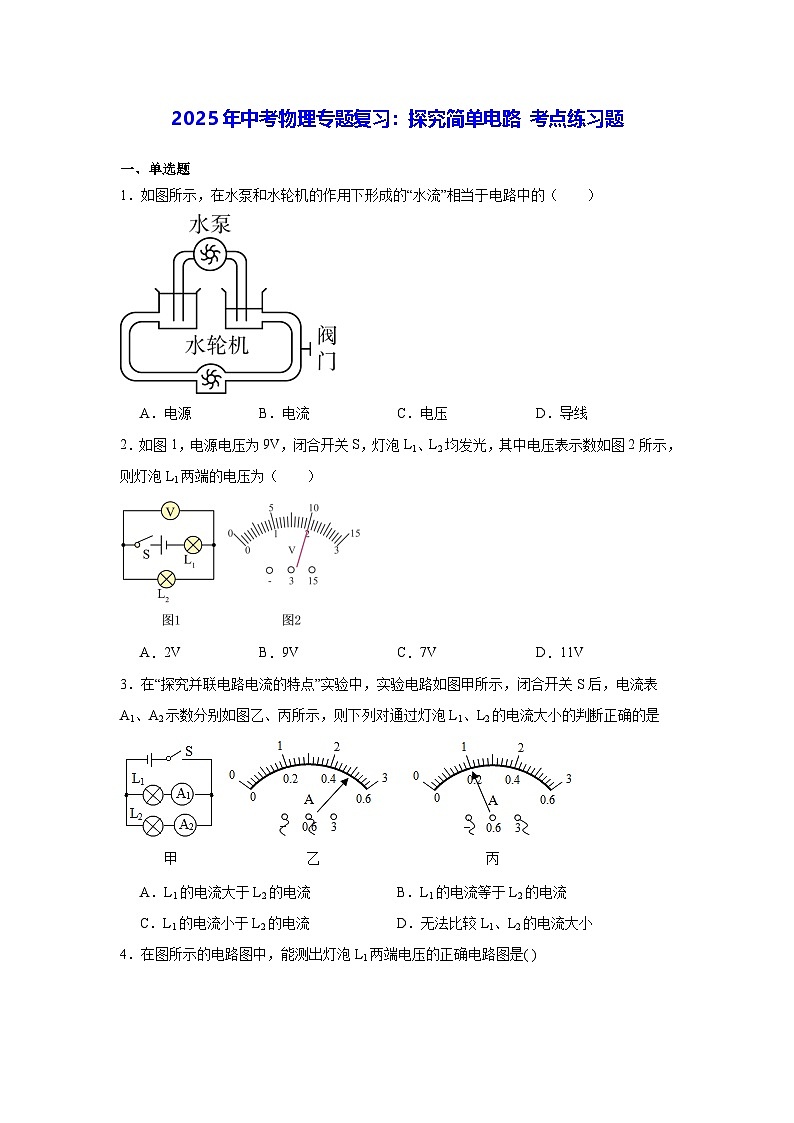

1．如图所示，在水泵和水轮机的作用下形成的“水流”相当于电路中的（ ）
A．电源B．电流C．电压D．导线
2．如图1，电源电压为9V，闭合开关S，灯泡L1、L2均发光，其中电压表示数如图2所示，则灯泡L1两端的电压为（ ）
A．2VB．9VC．7VD．11V
3．在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则下列对通过灯泡L1、L2的电流大小的判断正确的是
A．L1的电流大于L2的电流B．L1的电流等于L2的电流
C．L1的电流小于L2的电流D．无法比较L1、L2的电流大小

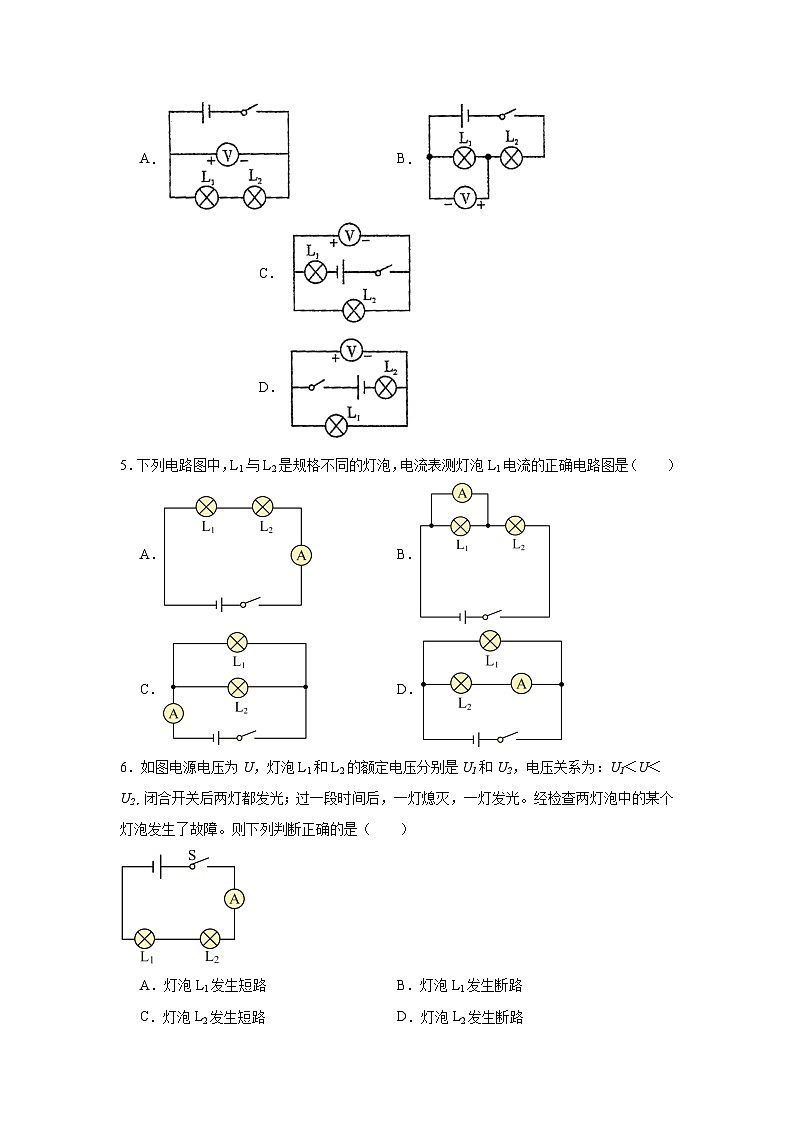

4．在图所示的电路图中，能测出灯泡L1两端电压的正确电路图是( )
A．B．C．D．
5．下列电路图中，L1与L2是规格不同的灯泡，电流表测灯泡L1电流的正确电路图是（ ）
A．B．
C．D．
6．如图电源电压为U，灯泡L1和L2的额定电压分别是U1和U2，电压关系为：U1＜U＜U2。闭合开关后两灯都发光；过一段时间后，一灯熄灭，一灯发光。经检查两灯泡中的某个灯泡发生了故障。则下列判断正确的是（ ）
A．灯泡L1发生短路B．灯泡L1发生断路
C．灯泡L2发生短路D．灯泡L2发生断路
二、填空题

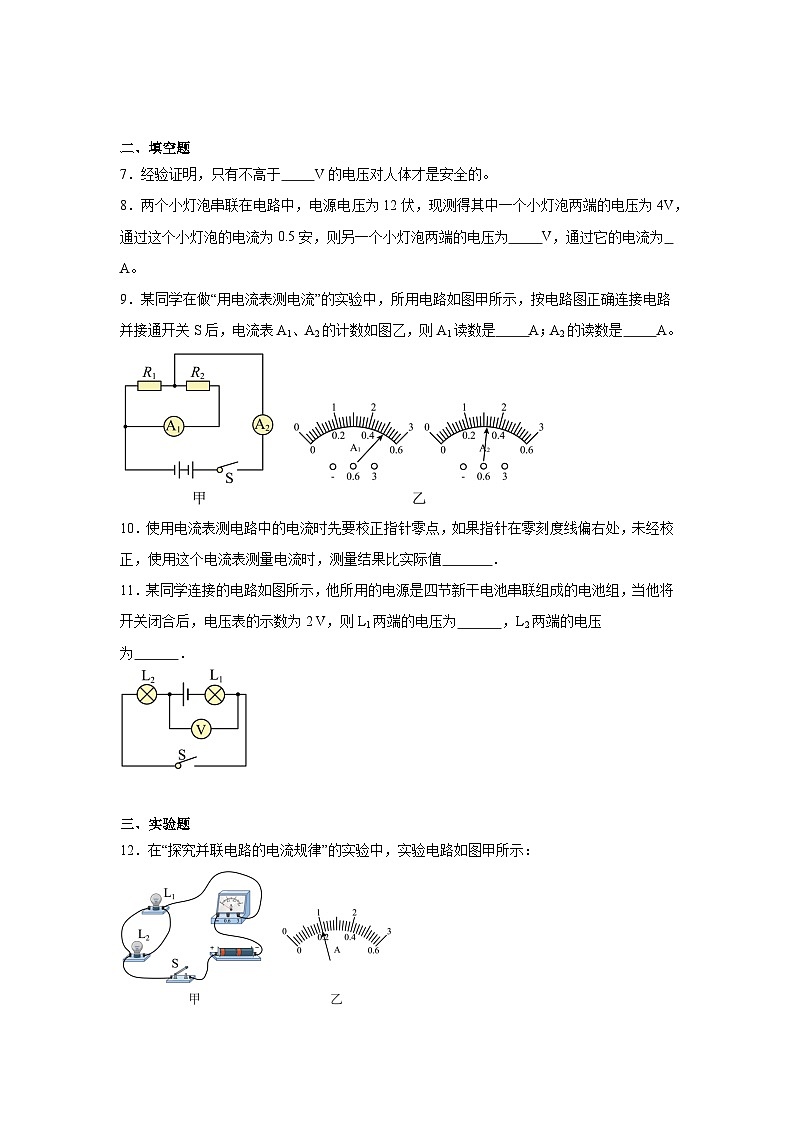

7．经验证明，只有不高于 V的电压对人体才是安全的。
8．两个小灯泡串联在电路中，电源电压为12伏，现测得其中一个小灯泡两端的电压为4V，通过这个小灯泡的电流为0.5安，则另一个小灯泡两端的电压为 V，通过它的电流为 A。
9．某同学在做“用电流表测电流”的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是 A；A2的读数是 A。
10．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值 ．
11．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为 ，L2两端的电压为 ．
三、实验题
12．在“探究并联电路的电流规律”的实验中，实验电路如图甲所示：
（1）连接图甲的电路时，如果没有断开开关，会出现的现象是 （答出一种即可）；
（2）闭合开关，灯发光，灯不发光，电流表有示数，电路可能存在的故障是 ；
（3）排除故障后，在图甲中改动一根导线，使电流表测量小灯泡的电流。将去掉的导线画“×”，并用笔代替导线将电路连接完整 ；
（4）用电流表测出灯支路电流和干路电流I，发现两次测得的结果均如图乙所示，则 A；
（5）若支路的电流，由此可初步得出：在并联电路中， 。
13．如图甲所示是小明“探究串联电路中电压的关系”的实验电路图．
（1）实验步骤
A．按图甲所示接好电路，闭合开关前，滑片P应置于 端．
B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．
C． ．
D．保持滑片P不动，用电压表测出a、b两点之间的电压U．
E．移动滑片P的位置，重复步骤B、C、D两次．
（2）讨论交流
小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．
另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为 的结论更合理．理由是 ．
（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为 V．
（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是 ．
四、计算题
14．根据实物电路图，在方框内画出相应的电路图.
( )
15．在如图所示的电路中，已知电流表A的读数是3A，流过L1的电流是流过L2的电流的2倍．求：
（1） 电流过L1、L2的电流分别是多大？
（2）两表分别应取多大的量程？
五、作图题
16．根据如图的实物连线图，画出对应的电路图．
六、简答题
17．电冰箱内冷冻室的压缩机 （电动机）和冷藏室的照明灯是串联的还是并联的？并说出判断的理由。
18．为什么用摩擦的方法可以使拿在手中的玻璃棒和橡胶棒带电，却不能使拿在手中的金属棒带电？怎样才能使拿在手中的金属棒带电呢？
七、科普阅读题
19．阅读短文，回答问题。
冬奥会上的“中国智慧”
2022年2月4日至20日第24届冬奥会在中国北京成功举办，本届冬奥会以绿色、科技、自主、创新等特色凸显了“中国智慧”。在新能源材料方面，我国自主开发出的硫化镉发电玻璃，不仅具有建筑材料的特性，而且能够发电，有弱光性能好、抗衰减等特点，是适用于光伏建筑一体化的新型绿色环保建筑材料。“发电玻璃”之所以能发电是因为在玻璃表面，涂抹了一层硫化镉，具有了光电转化的功能。在智慧场馆方面，国家体育馆启用了地磁导航、电子围栏，实现场馆室内高精度导航。其中，地磁导航是一种无源自主导航技术，由于地球上任意一点，都有唯一的磁场大小和方向与之对应，并且与该点的三维地理坐标相匹配，通过不同地域的地球磁场数据确定位置，使它具有“向导”功能。地磁导航不像卫星导航那样需要依赖外界设备传输电磁信号，具有较强的抗干扰和生存能力。借助这一服务系统，观众可自主导航找到座位；而管理人员也可实时获取场馆内人员位置信息。
如图甲是北京2022年冬奥会的吉祥物和火炬，火炬的名称叫做“飞扬”，“飞扬”火炬采用氢作为燃料。该火炬外壳由碳纤维复合材料制造而成，不仅具有“轻、固、美”的特点，而且在1000℃的温度下不会起泡、开裂。在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英（如图乙），摄像机拍下来这唯美的一幕。

（1）硫化镉发电玻璃实现了 能向 能的转换；氢燃料属于 （一次/二次）能源；火炬采用氢作为燃料，是由于氢的 （比热容/热值）大。
（2）地磁导航 （需要/不需要）依赖外界设备传输信号。
（3）以下特性与北京冬奥会火炬所用材料无关的是 。
A．密度小 B．硬度大 C．耐高温 D．导电性好
（4）据悉，冬奥会开幕式上演员挥动的发光杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果 。
A． B．
C． D．
（5）冰壶比赛是在水平冰面进行的冬奥会比赛项目，它体现了冰上运动的动静之美，受人关注，如图丙所示，质量为20kg，静止在出发点A的冰壶被运动员用水平向前的推力推着运动6m后，在B点被推出，沿冰道运动30m到O点停下来。若运动员对冰壶的推力是12N，从A点到O点运动过程中，冰壶受到冰面的摩擦力为 N（不计空气阻力，g＝10N/kg）。

参考答案
1．B
【详解】如图所示，水泵相当于电路中的电源，为水路中提供动力，水轮机相当于电路中的用电器，是由水流来推动的，阀门相当于电路中的开关，可控制水路的通断，水流相当于电流，故B符合题意，ACD不符合题意。
故选B。
2．C
【详解】由电路图可知，两灯泡串联，电压表测L2两端的电压，电源电压为9V，所以电压表V的量程是0~3V，由图知它的读数UV=2V，则灯泡L2两端的电压是2V；根据串联电路两端电压等于各部分电压之和，可得，灯泡L1两端的电压为
U1=U-UV=9V-2V=7V
故C符合题意，ABD不符合题意。
故选C。
3．C
【详解】读图可知，电流表A1测的是L1支路的电流，电流表A2测的是L2支路的电流．
电流表A1的量程为0～0.6A，分度值为0.02A，其示数为0.5A；
电流表A2的量程是0～3A，分度值是0.1A，其示数为1A．
因此可知，L1的电流小于L2的电流，故只有C正确的．
故选：C．
4．D
【详解】A．由电路图可知,电压表接在电源两端,测电源电压,不能测出灯L1 两端电压,不符合题意;
B．由电路图可知,电压表并联在L1 两端,电流从电压表负接线柱流入,正接线柱流出,电压表连接有误,不符合题意;
C．由电路图可知,电压表并联在L2两端,测L2两端的电压,不符合题意;
D．由电路图可知,电压表并联在L1 两端,电流从电压表正接线柱流入,负接线柱流出,电压表能测L1 两端的电压，符合题意．故选D．
【点睛】本题是一道基础题，掌握电压表的使用方法、分析清楚电路结构，即可正确解题．电压表在使用时，被测电压不能超过它的量程．测量时要根据被测电压的大小，选择合适的量程．在不能估计被测电压大小的情况下，应选用最大的量程，并用试触法判断电压的大小，然后再根据判断结果，选择合适的量程．
5．A
【详解】A．该电路为串联电路Ｌ1和L2串联在一起，串联电路电流处处相等，电流表测灯泡L1电流，故A正确；
B．该电路为串联电路，电流表不能与用电器并联，故B错误；
C．该电路为并联电路，电流表串联在干路上测量总电流，故C错误；
D．该电路为并联电路，电流表与灯泡L2串联，测量流过灯泡L2的电流，故D错误。
故选A。
6．A
【详解】由电路图可知，两灯泡串联，电流表测量电路电流；
A．若灯泡L1发生短路，则电路为只有L2的电路，灯泡L2两端电压等于电源电压，由于U＜U2，所以灯泡L1不发光，灯泡L2发光，故A正确；
BD．若灯泡L1发生断路或灯泡L2发生断路，则整个电路都不能工作，即两个灯泡都不发光，故BD错误；
C．若灯泡L2发生短路，则电路为只有L1的电路，灯泡L1两端电压等于电源电压，由于U1＜U，所以灯泡L1会被烧坏，烧坏后，两灯泡都不发光，故C错误。
故选A。
7．36
【详解】对于人体而言的安全电压是不高于36V。
8． 8 0.5
【详解】[1]因为两灯串联，由串联电路中的电压规律可知两灯两端的电压之和等于总电压即电源电压，所以另一灯泡两端的电压为
[2]由串联电路的电流规律可知电路中各处电流相等，所以通过另一小灯泡的电流也为0.5A。
9． 0.5 1.6
【详解】[1][2]由图甲可知，两电阻并联，电流表A2测干路电流，电流表A1测电阻R2所在支路电流，因此电流表A2示数大于A1示数；由图乙所示电流可知，电流表A1指针偏转角度大，A2偏转角度小，而电流表A2示数大于A1示数，所以电流表A1选用的小量程，即0~0.6A，分度值是0.02A，电流表A1读数是0.5A；电流表A2选用的大量程，即0~3A，分度值是0.1A，电流表A2示数是1.6A。
10．偏大
【分析】电流表使用前要调零，如果指针在零刻度线偏右处，判断当指针未校零时可能对测量结果产生的影响．
【详解】在电流表的表盘上，左端为零刻度，向右依次变大，若使用前未校零，指针在零刻线偏右处，则使用这个电流表测量电流时，测量结果比实际值大．
故答案为偏大．
【点睛】本题考查电流表的使用，电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数，根据指针的位置进行读数．
11． 4V 2V
【详解】一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压；由电路图可知，两灯泡串联，电压表测L2两端的电压；根据串联电路的电压特点求出L1两端的电压．根据串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，可知四节新干电池组成电源的电压
U=4×1.5V=6V；
由电路图可知，两灯泡串联，电压表测L2两端的电压，即
U2=2V；
则根据串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压
U1=U-U2=6V-2V=4V．
12． 最后一根导线接完所有灯泡会发光 灯L1断路 1 干路电流等于各支路电流之和
【详解】（1）[1]在连接电路时，如果没有断开开关，则当将最后一根线连接后电路就形成通路，所有灯泡会发光。
（2）[2]由图可知，灯泡L1和L2并联，电流表在干路上，当闭合开关后，电流表有示数说明干路是通路，灯L2发光，说明灯L2所在支路是通路，灯L1不亮，说明灯L1所在支路是断路，即灯L1是断路。
（3）[3]当小灯泡L1与电流表串联，此时电流表测量小灯泡L1的电流，则具体改动如下：
（4）[4]根据并联电路电流的规律可知干路的电流比支路的电流大，所以由图乙可知，干路电流I接的是大量程，分度值是0.1A，示数是1A，灯L2的电流I2是小量程接入，分度值是0.02A，示数是0.2A。
（5）[5]由计算可得
所以可得：在并联电路中，干路电流等于各支路电流之和。
13． 最右 保持滑片不动，电压表测出灯泡L两端的电压U2 小芳 小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同 1.2 灯泡L短路或R0断路
【详解】试题分析：要实验得出串联电路的电压规律，需要测出总电压与串联的各个电阻两端的电压，并且要求进行多次实验，实验中应取不同阻值的电阻进行实验．因为电路中串联了滑动变阻器，所以一次实验中滑片是不能调节的，即保证同一位置，否则不能正确得出结论．
（1）根据实验要求及保护电路的原则，闭合开关前，滑动变阻器应处于阻值最大端，所以图中滑动变阻器滑片应移动到最右端；
C．根据B步骤，应保持滑动变阻器滑片位置不变，再用电压表测灯L两端的电压U2
（2）小明得出的结论中，各串联电阻两端的电压相等，说明其使用了电阻相同的元件，这不符合一般规律的做法，实际中电阻相等的概率是非常小的，而不相等才更具有普遍性，所以小芳的结论更具代表性．
（3）如图乙所示，电压表接的小量程，分度值是0.1V，示数为1.2V；
（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，说明电压表到电源的两是通的，否则不会有示数，那么灯光不亮可能是：原因一灯短路，灯当然不会亮，此时电路中会有较大电流；原因二定值电阻断路，此时电压表会有示数，并且基本等于电源电压，因为实际此时电压表串联在电路中，因为电流很小，灯泡不会亮．
答案：(1). 最右 (2). 保持滑片不动，电压表测出灯泡L两端的电压U2 (3). 小芳 (4). 小明所用定值电阻的阻值与灯泡的阻值相同，而小芳的不同 (5). 1.2 (6). 灯泡L短路或R0断路
点睛：本题的难点在于最后一问电阻故障的判断，方法是：当电压表有示数时，说明电压表到电源两极是通路，否则不会有示数，然后再根据电路的基本特点进行推敲．
14．
【详解】由题图可知，两灯泡并联，控制；在干路上，控制 和；电路图如图：
15．（1）2A 1A （2）都应选择0～3A的量程
【详解】试题分析：根据并联电路的电流特点：干路电流等于各支路电流之和进行解答．
（1）根据题意：
则：，，解得：，
（2）由图得：A1测量I1，电流为2A，
根据实验室常用电流表有两个量程：0-0.6A；0-3A，应选择0-3A的量程；
电流表A测量干路电流为3A，所以也要选用0-3A的量程．
答案：（1）2A 1A （2）都应选择0～3A的量程
16．
【详解】如图电路，电流分为两路，一路流经L1、S1回到电源负极，另一路经过S2、L2回到电源负极，S1位于干路，据此画出电路图如下：
17．见解析
【详解】压缩机与照明灯是并联的；因为它们可以独立工作，互不影响。（或即使电动机没有工作，打开冷藏室门时，灯也可以发光、即使冷藏室的灯不发光，电动机也可工作）
18．见解析
【详解】因为玻璃棒和橡胶棒都是好的绝缘体，玻璃棒和橡胶棒经摩擦产生的不易传导走，经摩擦产生的电荷不易传导走，所以玻璃棒和橡胶棒经摩擦能带电，而金属棒和手（人体）都是导体，金属棒摩擦后产生的电荷很容易经金属棒和手传导到地上，使金属棒上没有多余的电荷而不带电。如果要使拿在手中的金属棒带电，只要切断电荷传导的路径即可。简单的方法是将金属棒的一端用好的绝缘材料包起来拿在手中，即切断手与金属棒之间电荷传导的路径。
19． 光 电 二次 热值 不需要 D D 2
【详解】（1）[1][2][3][4]根据短文分析，硫化镉具有光电转化的功能，能实现光能向电能的转化；氢是二次能源，因为它是通过一定的方法利用其它能源制取的；热值是燃料的特性，反映了燃料燃烧放热的能力，因此采用氢作为燃料是因为氢的热值大。
（2）[5]根据短文中地磁导航的原理是地球上任意一点，都有唯一的磁场大小和方向与之对应，并且与该点的三维地理坐标相匹配，通过不同地域的地球磁场数据确定位置，使它具有“向导”功能，所以不需要依赖外界设备传输信号。
（3）[6]根据短文中火炬外壳由碳纤维复合材料制造而成，具有“轻、固、美”的特点，轻即密度小，固即硬度大，且在1000℃的温度下也不开裂，即耐高温，故ABC不符合题意，D符合题意。
故选D。
（4）[7]根据电路图，分析开关断开与闭合的动态电路情况，观察哪一个能够满足题干的要求：
A．由电路图知，开关S1断开时，两灯都不亮，S1闭合，S2也闭合时，绿灯短路，白灯亮；S2断开时，两灯同时亮，S2只能控制绿灯，故A不符合题意；
B．由电路图知，S1闭合，白灯亮，绿灯不亮，两开关同时闭合，两灯同时亮，S1同时控制两灯，S2只控制绿灯，故B不符合题意；
C．由电路图知，两灯并联，两开关分别控制两灯，没有开关同时控制两灯，故C不符合题意；
D．由电路图行，S1闭合，S2接上面接线柱时，白灯亮，S2接右面接线柱时，绿灯亮，S1断开时，两灯皆不亮，故D符合题意。
故选D。
（5）[8]根据短文题意分析，可得A到O的运动过程中，能量守恒，由A到B点，冰壶在推力的作用下所做的功
整个过程中，冰壶与冰面的粗糙程度不变，压力不变，则所受的摩擦力也不变，冰壶最后静止下来，所以，A到O的运动过程中，摩擦力所做的功等于推力所做的功。则有
解得，冰壶受到冰面的摩擦力
题号
1
2
3
4
5
6




答案
B
C
C
D
A
A
