    2025年中考物理专题复习:电流和电路 考点练习题(含答案解析)

    展开

    这是一份2025年中考物理专题复习:电流和电路 考点练习题(含答案解析),共17页。试卷主要包含了实验题,计算题等内容,欢迎下载使用。

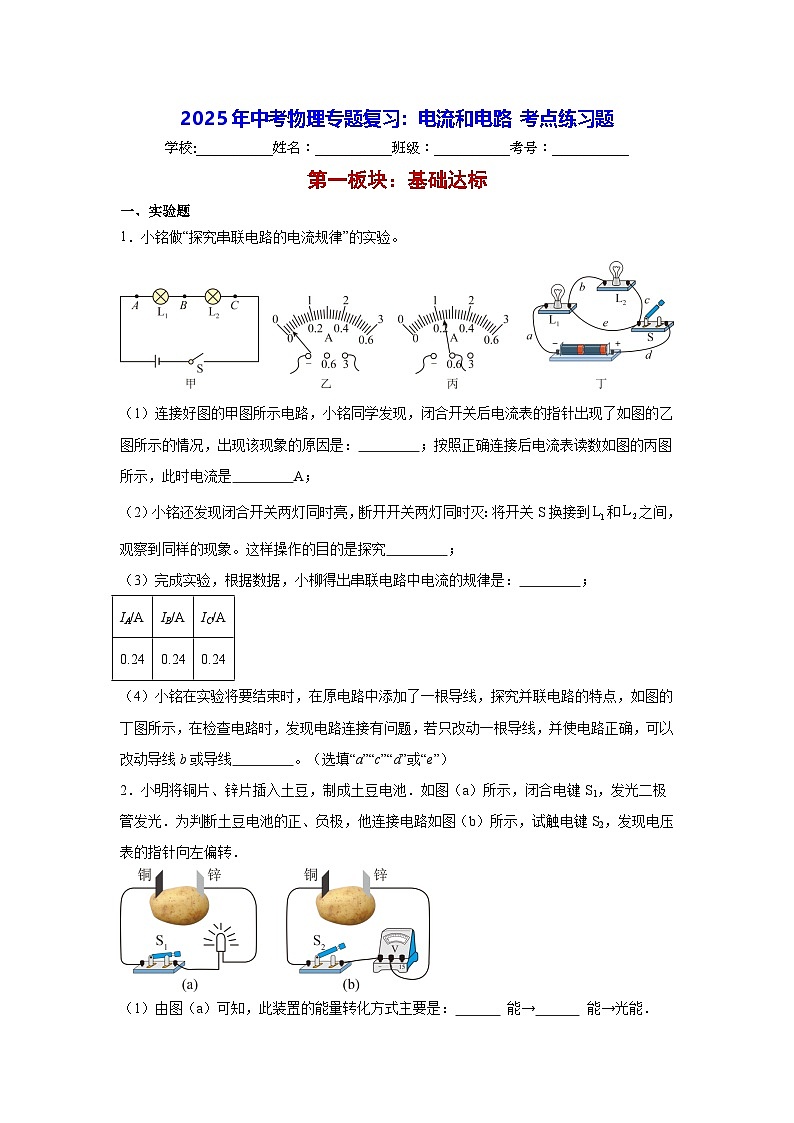

    第一板块:基础达标
    一、实验题
    1.小铭做“探究串联电路的电流规律”的实验。
    (1)连接好图的甲图所示电路,小铭同学发现,闭合开关后电流表的指针出现了如图的乙图所示的情况,出现该现象的原因是: ;按照正确连接后电流表读数如图的丙图所示,此时电流是 A;
    (2)小铭还发现闭合开关两灯同时亮,断开开关两灯同时灭:将开关S换接到和之间,观察到同样的现象。这样操作的目的是探究 ;
    (3)完成实验,根据数据,小柳得出串联电路中电流的规律是: ;
    (4)小铭在实验将要结束时,在原电路中添加了一根导线,探究并联电路的特点,如图的丁图所示,在检查电路时,发现电路连接有问题,若只改动一根导线,并使电路正确,可以改动导线b或导线 。(选填“a”“c”“d”或“e”)
    2.小明将铜片、锌片插入土豆,制成土豆电池.如图(a)所示,闭合电键S1,发光二极管发光.为判断土豆电池的正、负极,他连接电路如图(b)所示,试触电键S2,发现电压表的指针向左偏转.
    (1)由图(a)可知,此装置的能量转化方式主要是: 能→ 能→光能.

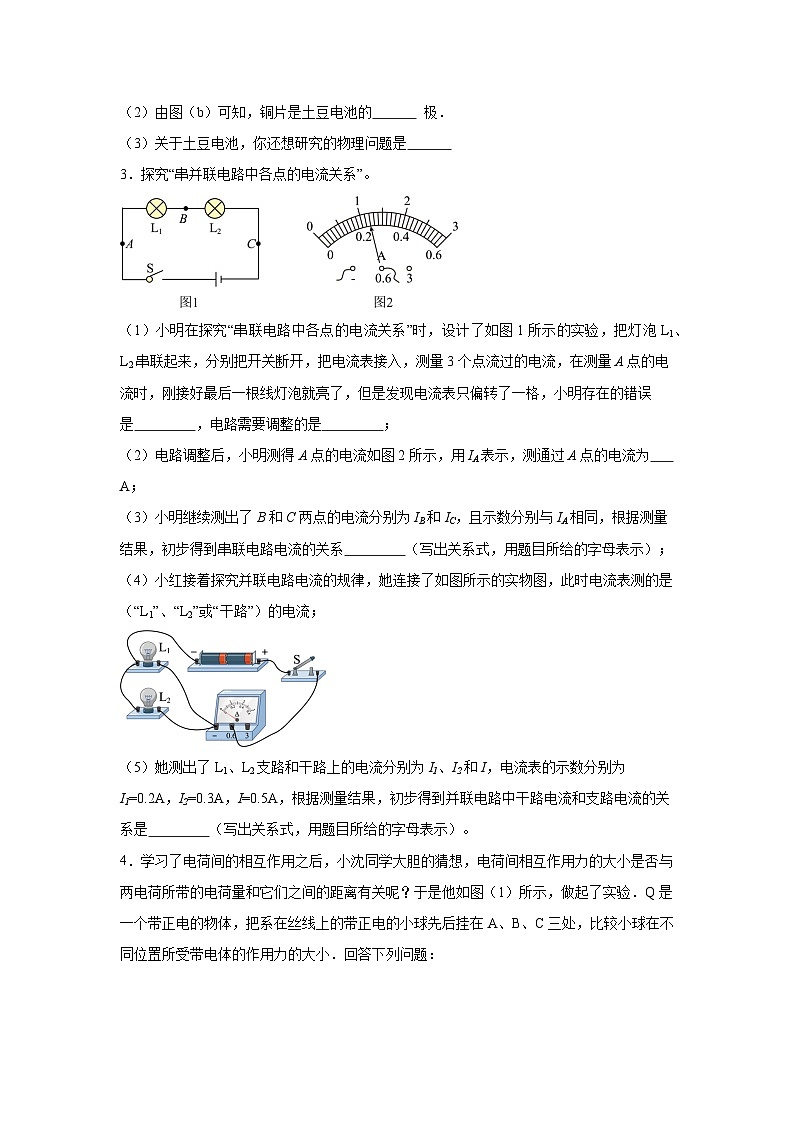

    (2)由图(b)可知,铜片是土豆电池的 极.
    (3)关于土豆电池,你还想研究的物理问题是​
    3.探究“串并联电路中各点的电流关系”。
    (1)小明在探究“串联电路中各点的电流关系”时,设计了如图1所示的实验,把灯泡L1、L2串联起来,分别把开关断开,把电流表接入,测量3个点流过的电流,在测量A点的电流时,刚接好最后一根线灯泡就亮了,但是发现电流表只偏转了一格,小明存在的错误是 ,电路需要调整的是 ;
    (2)电路调整后,小明测得A点的电流如图2所示,用IA表示,测通过A点的电流为 A;
    (3)小明继续测出了B和C两点的电流分别为IB和IC,且示数分别与IA相同,根据测量结果,初步得到串联电路电流的关系 (写出关系式,用题目所给的字母表示);
    (4)小红接着探究并联电路电流的规律,她连接了如图所示的实物图,此时电流表测的是 (“L1”、“L2”或“干路”)的电流;
    (5)她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表的示数分别为I1=0.2A,I2=0.3A,I=0.5A,根据测量结果,初步得到并联电路中干路电流和支路电流的关系是 (写出关系式,用题目所给的字母表示)。

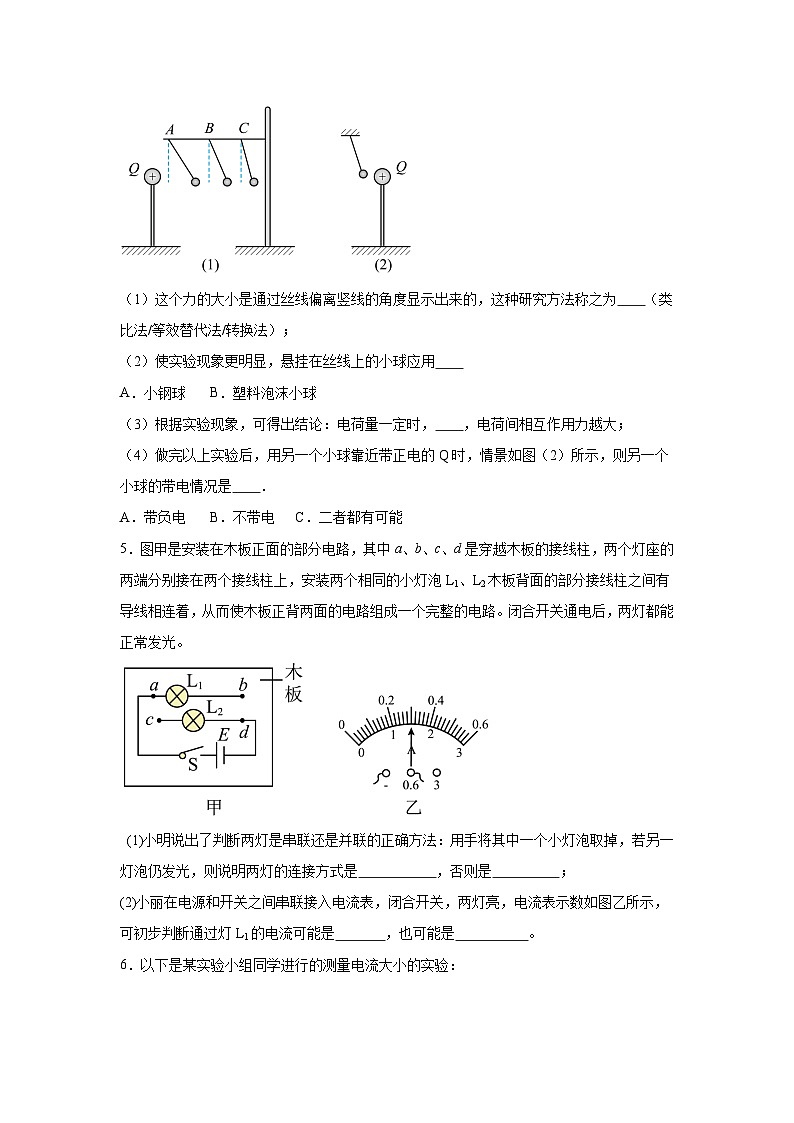

    4.学习了电荷间的相互作用之后,小沈同学大胆的猜想,电荷间相互作用力的大小是否与两电荷所带的电荷量和它们之间的距离有关呢?于是他如图(1)所示,做起了实验.Q是一个带正电的物体,把系在丝线上的带正电的小球先后挂在A、B、C三处,比较小球在不同位置所受带电体的作用力的大小.回答下列问题:
    (1)这个力的大小是通过丝线偏离竖线的角度显示出来的,这种研究方法称之为 (类比法/等效替代法/转换法);
    (2)使实验现象更明显,悬挂在丝线上的小球应用
    A.小钢球 B.塑料泡沫小球
    (3)根据实验现象,可得出结论:电荷量一定时, ,电荷间相互作用力越大;
    (4)做完以上实验后,用另一个小球靠近带正电的Q时,情景如图(2)所示,则另一个小球的带电情况是 .
    A.带负电 B.不带电 C.二者都有可能
    5.图甲是安装在木板正面的部分电路,其中a、b、c、d是穿越木板的接线柱,两个灯座的两端分别接在两个接线柱上,安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着,从而使木板正背两面的电路组成一个完整的电路。闭合开关通电后,两灯都能正常发光。
    (1)小明说出了判断两灯是串联还是并联的正确方法:用手将其中一个小灯泡取掉,若另一灯泡仍发光,则说明两灯的连接方式是 ,否则是 ;
    (2)小丽在电源和开关之间串联接入电流表,闭合开关,两灯亮,电流表示数如图乙所示,可初步判断通过灯L1的电流可能是 ,也可能是 。
    6.以下是某实验小组同学进行的测量电流大小的实验:
    z(1)图甲是小丽同学连接的实验电路,她的错误有:
    ① ;
    ② 。
    (2)小明同学在实验中,电流表指针的偏转情况如图乙所示.他在实验中存在的错误是 ;
    同时,他的实验还有一个不妥之处是 ,改正实验后,电流表的指针将偏转 个小格(原测量中,指针恰好与刻度线对齐)。
    7.如表是几位科学家研究摩擦起电得出的物体带电次序,表格中任何两种物体相互摩擦时,次序在前的带正电,次序在后的带负电。
    (1)物理学中把与丝绸摩擦过的 带的电荷叫正电荷,把与毛皮摩擦过的 带的电荷叫负电荷;
    (2)由表中可知玻璃与石棉摩擦后,玻璃带 电;
    (3)羊毛对电子的束缚能力要比纸 ;(选填“强”或“弱”)
    (4)由表中 判断毛皮和尼龙摩擦后两者带电情况;(选填“能”或“不能”)
    (5)A、B、C、D是四个带电小球,将它们用细线吊起来后静止时的情况如图所示,已知B球带负电,则A球带 电,C球带 电,D球带 电。
    8.如图是刘明和李强做“探究并联电路的电流规律”的实验时未连好的电路,现要求灯L1和灯L2并联,且电流表测灯L2中的电流。
    (1)请你用笔画线表示导线,帮他们完成电路连接,以符合要求。
    ( )
    (2)按要求正确连接好电路,闭合开关,电流表的示数如图甲所示,则灯L2中电流为 A。
    (3)在这个电路中,用电流表测干路中的电流时,电流表的示数如图乙所示,则灯L1中的电流为 A。
    第二板块:能力提升
    二、计算题
    9.如图在“用电流表测电流”的实验中,某同学接成图甲所示的电路;当开关闭合后,两灯都发光,两个电流表的指针所指位置均为图乙所示:
    (1)电路中的总电流是多少?
    (2)通过灯L1和L2的电流各是多少?
    10.如图所示,当开关闭合后,电流表A1的示数为0.3A,通过小灯泡Ll 的电流是多少安?电流表A2的示数是多少安?
    11.阅读下面的短文,回答问题
    双触点干簧管
    双触点干簧管是一种磁控开关,结构如图所示,其外壳是一只密封的玻璃管,管内充有某种惰性气体,并装有A、B和C三块簧片,其中B和C是用铁或镍等材料制成,A是用铜或铝等非磁性材料制成,A的端点与C的端点是固定端点,B的端点是自由端点,正常时B的端点在自身弹力作用下与A的端点接触,当绕在干簧管上的线圈通电时,如图所示,B的端点与C的端点分别被磁化而相互吸引,当吸引力大于B的弹力时,B与A的端点分开,并与C的端点接触.而当B与C的吸引力减小到一定程度时,B在弹力的作用下与C的端点分开,重新恢复与A的端点接触.
    请回答下列问题:
    ⑴在图中,若要使螺线管的左端为N极,则电源左端是 极.
    ⑵簧片A、B和C所对应的材料可能是 .(填写序号)
    ①铁、铁、铜 ②铜、铝、铁 ③铜、铁、铁 ④镍、铁、铝
    ⑶当B的端点与C的端点接触时,簧片B具有 势能.
    ⑷如图所示,请将电路连接完整,要求闭合开关后,红灯先通电,然后绿灯与红灯能交替通电.
    12.在如图所示的电路中,当开关S闭合后,电流表A1和A2的示数分别如图(a)(b)所示,则:
    (1)通过L2的电流I2为多大?(写出必要的分析过程)
    (2)通过L1的电流为多大?
    13.如图甲所示,当开关S1闭合,S2和S3都断开时,电流表A1的示数如图乙所示,求:
    (1)电流表A2和A3的示数;
    (2)当开关S2和S3闭合,S1断开时,电流表A3和A2的示数分别为0.7A和0.3A,电流表A1的示数。
    14.认真观察分析电路图并解答下面的问题:
    (1)如果要使灯L1、L2串联,则应闭合或断开哪几个开关?
    (2)如果串联时电流表的示数为0.25A,则通过L1的电流I1和通过L2的电流I2是多少?
    (3)闭合或断开哪几个开关,灯L1、L2构成并联?
    (4)如果并联时电流表的示数I为0.8A,通过L1的电流I1为0.35A,计算得出通过L2的电流I2。
    15.根据实物电路图,在方框内画出相应的电路图.
    ( )
    16.如图所示的电路中,当开关S₁断开,S₂接a时,电流表的示数是0.3A。
    (1)此时通过灯泡L₁、L₂的电流分别是多少?
    (2)当开关S₁断开,S₂接b时,电流表的示数为0.2A,则通过灯泡L₁、L₂的电流分别是多少?
    (3)当开关S₁闭合,S₂接a时,电流表的示数为0.9A,通过灯泡L₁的电流为0.6A,则此时通过灯泡L₂的电流是多少?
    IA/A
    IB/A
    IC/A
    0.24
    0.24
    0.24
    来自西尔斯资料
    石棉
    玻璃
    云母
    羊毛
    毛皮



    木棉

    来自蒙科马利资料
    羊毛
    尼龙
    粘胶丝
    木棉
    酸碱盐
    炳烯树脂
    聚乙烯醇
    ﹣﹣﹣﹣
    ﹣﹣﹣﹣
    ﹣﹣﹣﹣
    参考答案
    1. 电流表的量程选大了 在串联电路中,开关的控制作用与位置的关系 在串联电路中,电流处处相等 c
    【详解】(1)[1][2]图乙所示指针偏转角度太小,是因为选用的电流表量程太大了,为了测量结果准确,他应该断开开关,换电流表的小量程,重新进行实验;如图丙所示,图中电流表选用小量程,分度值为0.02A,此时电流为0.24A。
    (2)[3]根据串联电路特点可知,串联电路中开关控制所有用电器,开关的位置变化时,控制作用不变。因此将开关S换接到和之间观察到同样的现象,这样操作的目的是探究串联电路中开关的控制作用与位置的关系。
    (3)[4]分析表中数据可知,三处测得的电流均相等,由此得出串联电路中电流的规律是,在串联电路中,电流处处相等。
    (4)[5]由图丙可知,电流从电源正极流出经开关后,应分别流入灯泡L1、L2,最后回到电源的负极,所以可以改动b导线,还可以改动导线c的右端接灯泡L1的左端。
    2. 化学 电 正 土豆的大小、淀粉的含量、电极插入的深浅等对电流的影响
    【详解】(1)[1][2]在如图(a)所示的工作过程中,其能量转化方式主要是土豆中的化学能,转化为电能,再转化为二极管的光能;
    (2)[3]如图(b)所示,当指针向左偏转时,说明电压表的正负极是反接的,故可判断铜片是土豆电池的正极.
    (3)[4]关于土豆电池,还可以研究的物理问题有:土豆的大小、淀粉的含量、电极插入的深浅等对电流的影响.
    3. 连接电路时,开关没有断开 将电流表的量程由“0~3A”量程调为“0~0.6A”量程 0.24 IA=IB=IC 干路 I= I1+I2
    【详解】(1)[1]刚接好最后一根线灯泡就亮了,说明连接电路时,开关处于闭合状态,没有断开。
    [2]电流表只偏转了一格,说明电流表选择量程过大,应该将电流表的量程由“0~3A”量程调为“0~0.6A”量程。
    (2)[3]电流表的量程为“0~0.6A”量程,分度值为0.02A,电流表示数为0.24A。
    (3)[4]B和C两点的电流分别为IB和IC,且示数分别与IA相同,所以可以得到初步结论,串联电路中各处电流相同,即
    IA=IB=IC
    (4)[5]由电路可知,电流从电流表正接线柱流入,从负接线柱流出分成两条支路,说明电流表在干路中,所以电流表测量干路中的电流。
    (5)[6]电流表的示数分别为I1=0.2A,I2=0.3A,I=0.5A,由数据发现
    I=I1+I2= 0.2A+0.3A= 0.5A
    所以可以初步得到并联电路中干路电流和支路电流的关系是
    I=I1+I2
    4. 转换法 B 电荷间的距离越小 C
    【详解】(1)电荷间相互作用力的大小不能直接测量,可以通过丝线与竖直方向的夹角大小显示出来,利用的是转换法;
    (2)为使实验现象更明显,悬挂在丝线上的小球应选用质量较小塑料泡沫小球,故应选B;
    (3)根据实验现象可知,A球和Q的距离最小,丝线偏离竖线的角度最大,说明在电荷量一定的情况下,电荷间的距离越小,电荷间的作用力越大;
    (4)电荷间的相互作用:同种电荷相互排斥,异种电荷相互吸引;相互排斥的一定是同种电荷;但相互吸引的可能是异种电荷,也可能一个带电,另一个不带电.
    故选C.
    5. 并联 串联 0.3A 0.15A(顺序可调换)
    【详解】(1)[1][2]用手将其中一个小灯泡取掉,若另一灯泡仍发光,说明两灯泡互不影响,能独立工作,两灯泡是并联关系,否则是串联。
    (2)[3][4]电流表示数如图乙所示,电流表的量程是0.6A,每一个小格的示数是0.02A,电流表的读数为0.3A;如果两灯串联,则可判断出通过灯L1的电流是0.3A;如果两灯并联,则通过每一只灯泡的电流为总电流的一半,所以通过灯泡L1的电流也可能是0.15A。
    6. 见解析所示 见解析所示 电流表正、负接线柱接反 不该用大量程 20
    【详解】(1)[1][2]图甲是小丽同学连接的实验电路,她的错误有:电流表应该串联在电路中,不能并联,会出现短路;开关都在干路,没法分别测灯泡的电流。
    (2)[3][4][5]由图乙可知,电流表指针反偏说明电流表的正负接线柱接反了;并且电流表的量程选择过大,不该用大量程;在选用大量程时,向左偏转4小格,改正实验后,电流表的指针将向右偏转20个小格;因为两个量程的分度值是5倍关系。
    7. 玻璃棒 橡胶棒 负 弱 不能 负 正 正
    【详解】(1)[1][2]物理学中把与丝绸摩擦过的玻璃棒带的电荷叫正电荷;把与毛皮摩擦过的橡胶棒带的电荷叫负电荷。
    (2)[3]因为表格中任意两种物质相互摩擦时,次序在前的带正电,次序在后的带负电,所以石棉和玻璃摩擦后,石棉带正电,玻璃带负电。
    (3)[4]按照题意,可知所给出的材料中次序越后的其原子核对电子的束缚能力越强。羊毛与纸摩擦后,羊毛带正电,所以羊毛对电子的束缚能力要弱。
    (4)[5]由西尔斯资料可知,毛皮对电子的束缚能量比羊毛强,由蒙科马利资料可知,尼龙对电子的束缚能量比羊毛强,故不能判断毛皮和尼龙摩擦后两者带电情况。
    (5)[6][7][8]已知B球带负电,由图可知:A排斥B,说明B与A带同种电荷,即A带负电;B吸引C,说明B与C带异种电荷,即C带正电;C排斥D,说明C与D带同种电荷,即D带正电。
    8. 见解析 0.36 0.8
    【详解】(1)[1]电流表测灯L2中的电流,电流表应与灯L2串联,两灯泡并联,电流表应与灯L2串联,电路图如图所示:
    (2)[2]由图2甲所示电流表可知,电流表量程是0~0.6A,分度值是0.02A,电流表示数是0.36A,灯L2中电流为0.36A;
    (3)[3]由图2乙所示电流表可知,电流表量程是0~3A,分度值是0.1A,电流表示数是0.8A,灯L1中的电流
    I1=I-I2=0.8A-0.36A=0.44A
    9.(1) 1.5A;(2) 1.2A; 0.3A
    【详解】(1)由图甲可知,两灯并联,两电流表A1和A2分别测量的是干路和支路电流,由于干路电流大于支路电流,A1测量干路电流,故A1选用的是大量程,由乙图可知干路电流为I=1.5A。
    (2)A2测量通过灯泡L2的电流,故A2选择的是小量程,所以L2的电流为I2=0.3A;由并联电路电流的规律可得,通过灯L1的电流
    通过灯L1的电流1.2A。
    答:(1)电路中的总电流是1.5A。
    (2) 通过灯L1的电流1.2A ;L2的电流是0.3A。
    10.0.3安; 0.3A
    【分析】当开关闭合后,两灯泡与两电流表串联,串联电路中电流处处相等.
    【详解】结合电路图可知,灯泡电流表A1、灯泡L1、L2、电流表A2是串联,串联电路中电流处处相等,故通过小灯泡L1的电流是0.3A,电流表A2的示数是0.3A.
    11.(1)正(+) (2)3 (3)弹性 (4)如图

    【详解】试题分析:(1)用右手握住螺线管,让四指弯向螺线管中电流的方向,则大拇指所指的那端就是螺线管的北极.根据安培定则判断电源的极性;
    (2)根据物体被磁化后可以吸引铁类物质,进行分析;
    (3)弹性势能是由于物体发生弹性形变而具有的能;
    (4)闭合开关后,红灯先通电,然后绿灯与红灯能交替通电,由此根据双触点干簧管特点分析连接电路.
    解:
    (1)螺线管的左端为N极,右手握住螺线管,大拇指朝左,电流从左侧流进,右侧流出,所以电源的左端是正极;
    (2)由题磁铁能够磁化干簧管的B、C两个簧片,所以制作材料可能是铁;不能吸引A,制作材料可能是铜;故选③;
    (3)正常时B的端点在自身弹力作用下与A的端点接触,当B的端点与C的端点接触时,簧片B发生弹性形变,所以它具有弹性势能;
    (4)当开关S闭合后,电路接通红灯亮,故红灯与螺线管相连且与簧处A组成一条支路;
    通电后螺线管产生磁性,B的端点与C的端点分别被磁化而相互吸引,把簧片吸下来,绿灯电路接通灯亮.所以绿灯与C相连.这样交替进行.如图所示:
    故答案为(1)正;(2)③;(3)弹性;(4)如上图所示.
    【点评】干簧管实际是一种继电器控制电路,其作用相当于一个开关,解答中主要用到了安培定则的应用,磁化的特点,以及电路的设计等,有一定的难度,但也给我们很多的启示,是一个很好的应用,也是一道不错的题目.
    12.(1)0.5A;(2)0.7A
    【详解】(1)由电路图可知:两灯并联,电流表A1测的是干路电流,电流表A2测的是L2所在支路的电流;由图可知,a表指针偏转幅度小于b表指针,由并联电路中干路上的电流等于各支路电流之和可知,电流表A1所选量程是0∼3A,分度值是0.1A,由指针所指的位置可得,I1=1.2A;电流表A2所选的量程是0∼0.6A,分度值是0.02A,由指针所指的位置可得,I2=0.5A;(2)并联电路中干路上的电流等于各支路电流之和,则通过L1的电流I1=I−I2=1.2A−0.5A=0.7A.
    【点睛】(1)分析电路可知:两灯并联,电流表A1测的是干路电流,电流表A2测的是L2所在支路的电流;读数时,要先看量程,再确认分度值,最后看指针所指的位置.(2)根据并联电路中干路上的电流等于各支路电流之和解答.
    13.(1)0.1A,0A;(2)0.4A
    【详解】解:(1)由电路图可知,当S1闭合、S2和S3都断开时,两灯串联,电流表A1、A2测电路中电流,A3断路,所以A3示数为0A,由图乙可知,电流表所选量程为0~0.6A,分度值为0.02A,由指针位置可知,电流表A1的示数为0.1A,由串联电路中电流处处相等,所以A2示数与A1示数相同,为0.1A。
    (2)由电路图知,当S2和S3闭合、S1断开时,两灯并联,电流表A3测干路电流,A1、A2分别测L2和L1支路的电流,并联电路中干路电流等于各支路电流之和,所以A1示数为
    IA1=IA3﹣IA2=0.7A﹣0.3A=0.4A
    答:(1)电流表A2和A3的示数分别为0.1A、0A;
    (2)当开关S2和S3闭合,S1断开时,电流表A1的示数为0.4A。
    14.(1)闭合开关S1,断开开关S2、S3;(2)0.25A;(3)闭合开关S2、S3,断开开关S1;(4)0.45A
    【详解】(1)由电路图知道,要使灯L1、L2串联,则应闭合开关S1,断开开关S2 、S3,这样电流会从电源正极出发后依次经过两盏灯泡,形成串联。
    (2)串联电路中,由于电流处处相等,所以通过L1的电流I1和通过L2的电流I2都是0.25A。
    (3)由电路图知道,要使灯L1、L2并联,则应闭合开关S2、S3,断开开关S1,这样两盏灯泡的两端分别连在一起,电流分别经过两盏灯泡后回到电源的负极,形成并联。
    (4)在并联电路中,各支路电流之和等于干路电流,所以,通过L2 的电流
    I2 =I-I1=0.8A-0.35A=0.45A
    15.
    【详解】由题图可知,两灯泡并联,控制;在干路上,控制 和;电路图如图:
    16.(1)0,0.3A;(2)0.2A,0.2A;(3)0.3A
    【详解】解:(1)当开关S₁断开,S₂接a时,电路中只有L₂接入,电流表测通过灯泡L₂的电流,电流表示数是0.3A,所以通过灯泡L₁的电流是0,通过灯泡L₂的电流是0.3A。
    (2)当开关S₁断开,S₂接b时,灯泡L₁和L₂串联,串联电路电流处处相等,所以通过灯泡L₁、L₂的电流相等,即
    (3)当开关S₁闭合,S₂接a时,灯泡L₁和L₂并联,电流表测干路电流,电流表的示数为0.9A,即
    通过灯泡L₁的电流为0.6A,则
    根据并联电路电流特点可知,在并联电路中,各支路电流之和等于总电流,则通过灯泡L₂的电流是
    答:(1)当开关S₁断开,S₂接a时,此时通过灯泡L₁的电流是0,灯泡L₂的电流是0.3A;
    (2)当开关S₁断开,S₂接b时,此时通过灯泡L₁的电流是0.2A,灯泡L₂的电流是0.2A;
    (3)当开关S₁闭合,S₂接a时,此时通过灯泡L₂的电流是0.3A。
