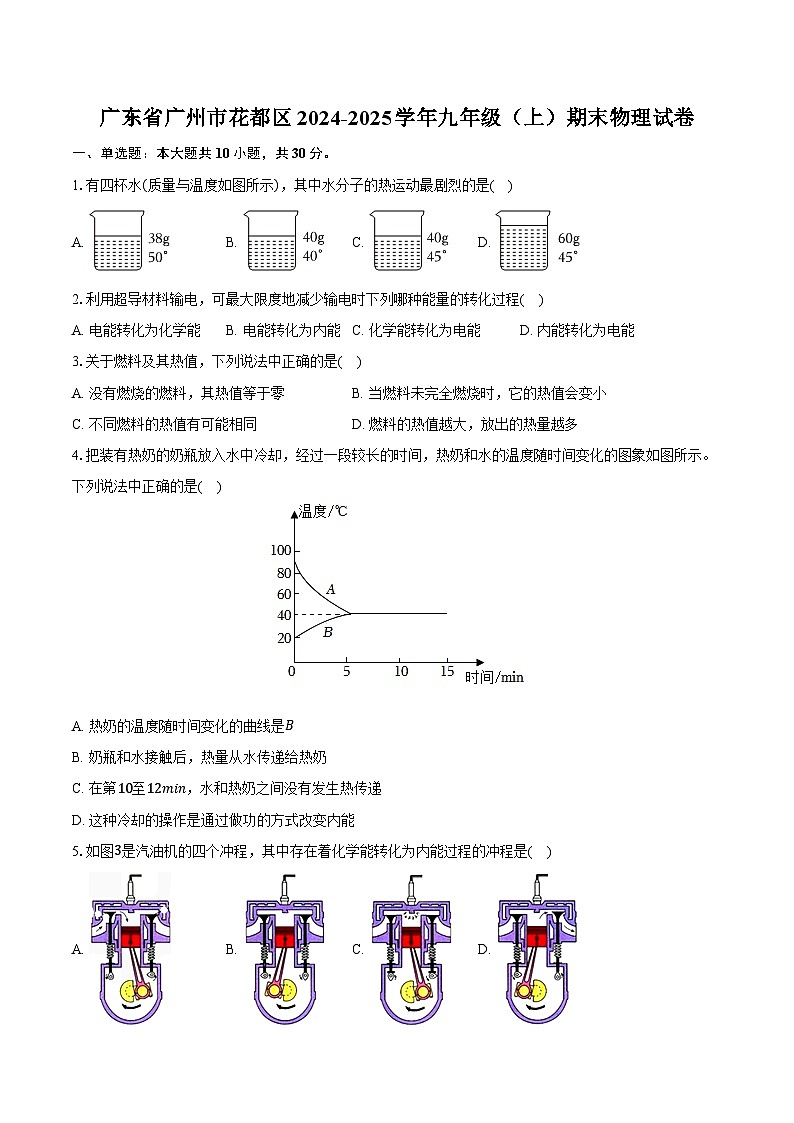

广东省广州市花都区2024-2025学年九年级（上）期末物理试卷

这是一份广东省广州市花都区2024-2025学年九年级（上）期末物理试卷，共12页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.有四杯水(质量与温度如图所示)，其中水分子的热运动最剧烈的是( )
A. B. C. D.
2.利用超导材料输电，可最大限度地减少输电时下列哪种能量的转化过程( )
A. 电能转化为化学能B. 电能转化为内能C. 化学能转化为电能D. 内能转化为电能
3.关于燃料及其热值，下列说法中正确的是( )
A. 没有燃烧的燃料，其热值等于零B. 当燃料未完全燃烧时，它的热值会变小
C. 不同燃料的热值有可能相同D. 燃料的热值越大，放出的热量越多
4.把装有热奶的奶瓶放入水中冷却，经过一段较长的时间，热奶和水的温度随时间变化的图象如图所示。下列说法中正确的是( )
A. 热奶的温度随时间变化的曲线是B
B. 奶瓶和水接触后，热量从水传递给热奶
C. 在第10至12min，水和热奶之间没有发生热传递
D. 这种冷却的操作是通过做功的方式改变内能
5.如图3是汽油机的四个冲程，其中存在着化学能转化为内能过程的冲程是( )
A. B. C. D.

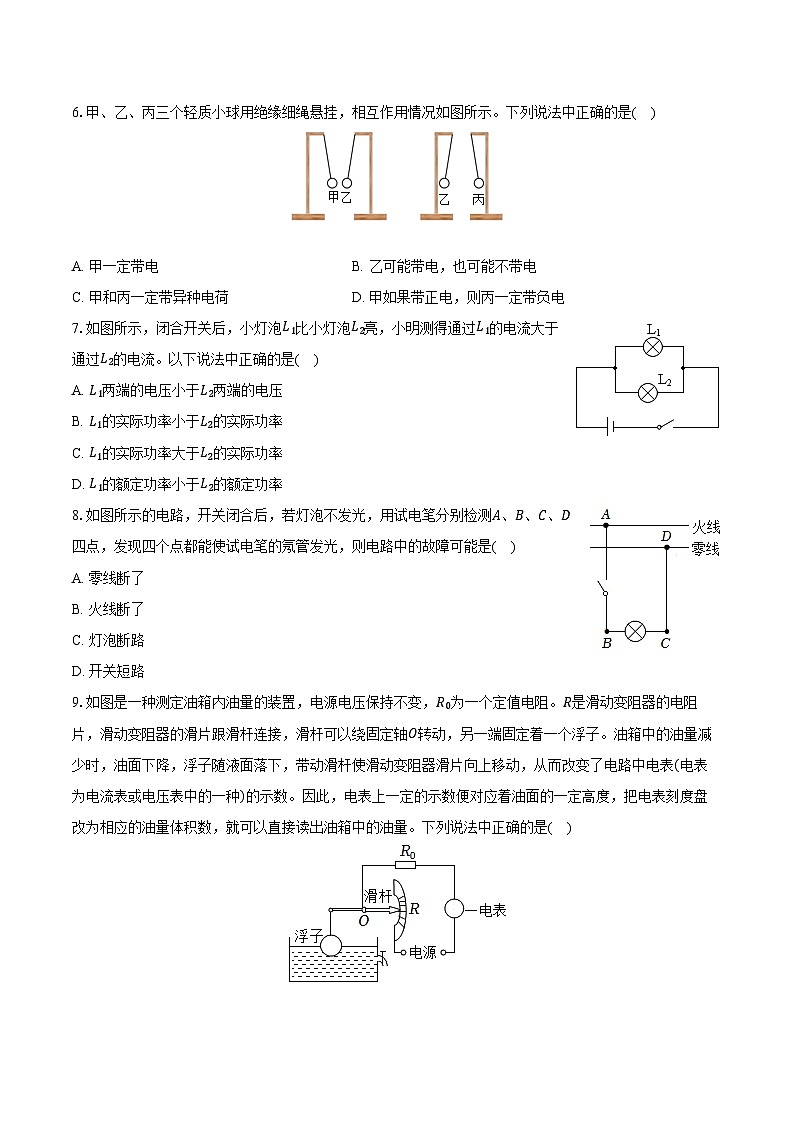

6.甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示。下列说法中正确的是( )
A. 甲一定带电B. 乙可能带电，也可能不带电
C. 甲和丙一定带异种电荷D. 甲如果带正电，则丙一定带负电
7.如图所示，闭合开关后，小灯泡L1比小灯泡L2亮，小明测得通过L1的电流大于通过L2的电流。以下说法中正确的是( )
A. L1两端的电压小于L2两端的电压
B. L1的实际功率小于L2的实际功率
C. L1的实际功率大于L2的实际功率
D. L1的额定功率小于L2的额定功率
8.如图所示的电路，开关闭合后，若灯泡不发光，用试电笔分别检测A、B、C、D四点，发现四个点都能使试电笔的氖管发光，则电路中的故障可能是( )
A. 零线断了
B. 火线断了
C. 灯泡断路
D. 开关短路
9.如图是一种测定油箱内油量的装置，电源电压保持不变，R0为一个定值电阻。R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。油箱中的油量减少时，油面下降，浮子随液面落下，带动滑杆使滑动变阻器滑片向上移动，从而改变了电路中电表(电表为电流表或电压表中的一种)的示数。因此，电表上一定的示数便对应着油面的一定高度，把电表刻度盘改为相应的油量体积数，就可以直接读出油箱中的油量。下列说法中正确的是( )

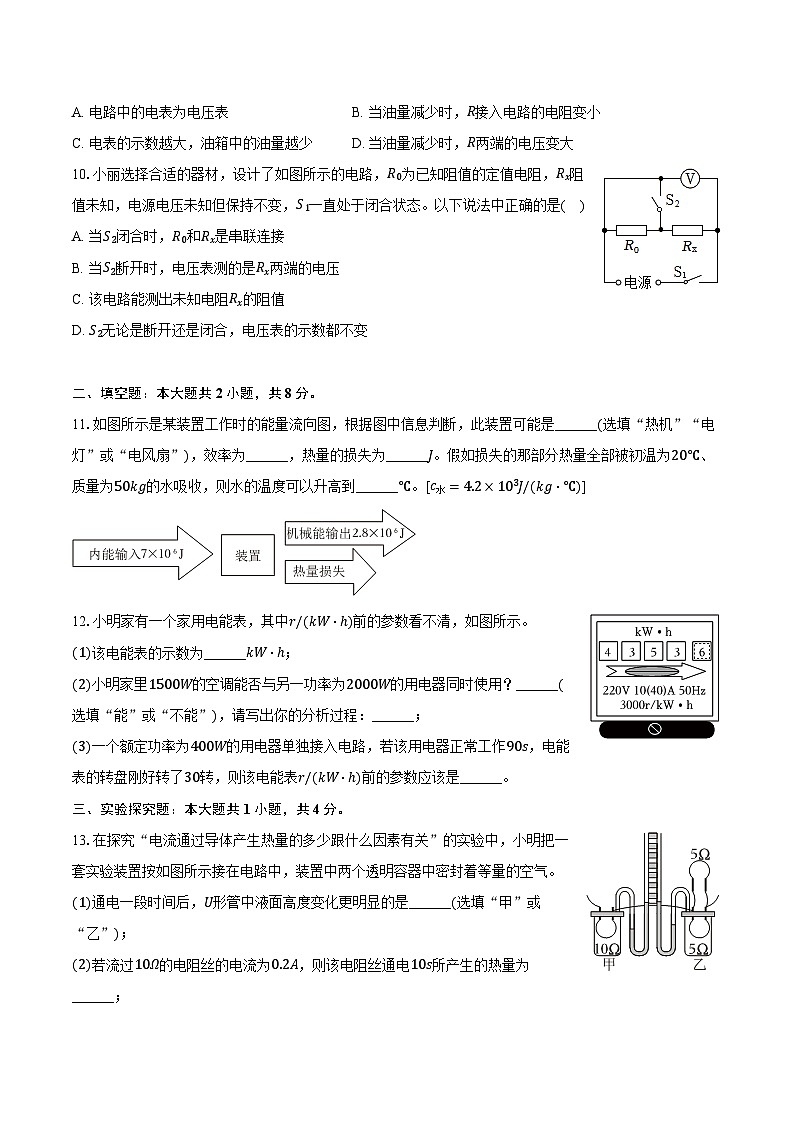

A. 电路中的电表为电压表B. 当油量减少时，R接入电路的电阻变小
C. 电表的示数越大，油箱中的油量越少D. 当油量减少时，R两端的电压变大
10.小丽选择合适的器材，设计了如图所示的电路，R0为已知阻值的定值电阻，Rx阻值未知，电源电压未知但保持不变，S1一直处于闭合状态。以下说法中正确的是( )
A. 当S2闭合时，R0和Rx是串联连接
B. 当S2断开时，电压表测的是Rx两端的电压
C. 该电路能测出未知电阻Rx的阻值
D. S2无论是断开还是闭合，电压表的示数都不变
二、填空题：本大题共2小题，共8分。
11.如图所示是某装置工作时的能量流向图，根据图中信息判断，此装置可能是______(选填“热机”“电灯”或“电风扇”)，效率为______，热量的损失为______J。假如损失的那部分热量全部被初温为20℃、质量为50kg的水吸收，则水的温度可以升高到______℃。[c水=4.2×103J/(kg⋅℃)]
12.小明家有一个家用电能表，其中r/(kW⋅ℎ)前的参数看不清，如图所示。
(1)该电能表的示数为______kW⋅ℎ；
(2)小明家里1500W的空调能否与另一功率为2000W的用电器同时使用？______(选填“能”或“不能”)，请写出你的分析过程：______；
(3)一个额定功率为400W的用电器单独接入电路，若该用电器正常工作90s，电能表的转盘刚好转了30转，则该电能表r/(kW⋅ℎ)前的参数应该是______。
三、实验探究题：本大题共1小题，共4分。
13.在探究“电流通过导体产生热量的多少跟什么因素有关”的实验中，小明把一套实验装置按如图所示接在电路中，装置中两个透明容器中密封着等量的空气。
(1)通电一段时间后，U形管中液面高度变化更明显的是______(选填“甲”或“乙”)；
(2)若流过10Ω的电阻丝的电流为0.2A，则该电阻丝通电10s所产生的热量为______；
(3)通过以上实验，______(选填“能”或“不能”)得出“电阻阻值越大，其产生的热量就越多”的结论，为什么？______。
四、计算题：本大题共5小题，共48分。
14.以下过程不发生物态变化，初温相同的两块金属甲、乙吸收了相同的热量，甲、乙两金属块的温度随吸收的热量变化的图象如图1所示。

(1)根据以上信息能否判断甲和乙的比热容大小？______(选填“能”或“不能”)；如果能，请指出谁的比热容更大；如果不能，请说明原因：______；
(2)若初温相同的甲、乙放出了相同的热量Q，已知乙的温度随放出的热量变化的图象如图2所示。请在图2中大致画出甲的温度随放出的热量变化的图象。
15.我国家庭电路中火线与零线之间的电压是220V。如图中a、b是两条输电线。

(1)图中______(选填“a”或“b”)为零线；保险丝应该接在______(选填“a”或“b”)线上；
(2)请用笔画线表示导线在图中按照安全用电原则连接电路，要求S1和S2同时闭合时，灯泡才会发光。
16.如图1所示的电路，R为定值电阻，灯泡L的铭牌标着“1.5V 0.75W”。定值电阻R的U−I图象如图2所示。当S1和S2都闭合时，电流表的示数为0.7A；当S1闭合，S2断开时，灯泡L刚好能正常发光。求：
(1)R的阻值；
(2)灯泡L正常发光时的电流；
(3)S1和S2都闭合时，电源两端的电压大小；
(4)S1闭合，S2断开时，电源两端的电压大小。
17.如图1为某品牌的智能马桶。该智能马桶能根据环境温度自动实现马桶盖的多挡位加热，以增强人体舒适度，其等效电路简化图如图2所示。S2为智能开关，可根据实际将a、b、c、d四个接线柱中的两个接入电路；R1、R2均为加热电阻，R1=1100Ω，R2=100Ω。把该智能马桶接入220V的稳压家庭电路中。

(1)该款智能马桶盖能实现______个挡位加热功能；
(2)智能开关S2选择______两个接线柱时，智能马桶盖以最小加热功率工作；
(3)求该智能马桶盖以最大加热功率工作10s所消耗的电能。
18.如图1所示的电路，已知电源电压恒定为4V，小灯泡的额定电压为2.5V。

(1)请你在图2方框中画出与图1实物图对应的电路图；
(2)闭合开关，移动滑动变阻器滑片，电压表的示数如图3所示，其示数为______V；此时，小灯泡______(选填“能”或“不能”)正常发光；
(3)某次实验闭合开关后，发现电流表与电压表都有示数，但灯泡不亮。请写出小灯泡不亮的两种原因：______、______。
答案和解析
1.A
【解析】解：有四杯水(质量与温度如图所示)，其中水分子的热运动最剧烈的是温度最高的杯中的水，故A符合题意，BCD不符合题意。
故选：A。
2.B
【解析】解：由焦耳定律可知，电流通过导体是会放出热量；超导体的电阻为0，用超导体做输电导线时，电流通过导线产生的热量为0，所以利用超导材料输电，可最大限度地减少电能转化为内能所造成的能量损失。故选项B正确、ACD错误。
故选：B。
3.C
【解析】解：AB、热值是燃料本身的一种特性，只与燃料的种类有关，与燃料的质量无关，与燃料是否完全燃烧无关，与产生的热量无关，故AB错误；
C、热值是燃料本身的一种特性，不同燃料的热值有可能相同，故C正确；
D、由Q放=mq可知，燃料燃烧放出热量的多少与燃料的质量和热值两个因素有关，燃料的热值大，放出的热量不一定多，故D错误。
故选：C。
4.C
【解析】解：AB、热奶的温度高，水的温度低，奶瓶和水接触后，热量从热奶传递给水，热奶的温度降低，由图可知，A的温度不断降低，因此表示热奶的温度随时间变化的曲线是图中的A，故AB错误；
C、由图可知，在第10至12min，水和热奶的温度相同，它们之间没有发生热传递，故C正确；
D、这种冷却的操作是通过热传递的方式改变内能，故D错误。
故选：C。
5.C
【解析】解：油机的四个冲程，其中存在着化学能转化为内能过程的冲程是做功冲程；
A、吸气冲程：进气门打开，排气门关闭．活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸；
B、压缩冲程：进气门和排气门都关闭，活塞向上运动，压缩汽缸内燃料混合物，温度升高；
C、做功冲程：在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，高温高压气体推动活塞向下运动，带动曲轴转动，对外做功；
D、排气冲程：进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。
故选：C。
6.D
【解析】解：由图知乙、丙相互排斥，说明乙、丙一定带同种电荷；因甲乙相互吸引，如果甲带正电，则乙带负电荷，则丙也带负电荷，故D正确。
故选：D。
7.C
【解析】解：A、由图可知小灯泡L1、L2并联，根据并联电路的电压特点可知小灯泡L1、L2两端的电压相等，故A错误；
BC、灯泡的亮度由灯泡的实际功率决定，小灯泡L1比小灯泡L2亮，L1的实际功率大于L2的实际功率，故B错误，C正确；
D、若两灯泡都正常发光，灯泡的实际功率等于额定功率，则L1的额定功率大于L2的额定功率，故D错误。
故选：C。
8.A
【解析】解：如图所示的电路，开关闭合后，若灯泡不发光，用试电笔分别检测A、B、C、D四点，发现四个点都能使试电笔的氖管发光，则电路中的故障可能是零线断了，故A符合题意，BCD不符合题意。
故选：A。
9.D
【解析】解：由电路图可知，滑动变阻器R与定值电阻R0串联；
A、由电路图可知，滑动变阻器R与定值电阻R0串联，油量表串联接入电路中，为电流表，故A错误；
BCD、由题和电路图可知，当油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，变阻器R连入电路的电阻变大，电路的总电阻变大，电源电压不变，由欧姆定律可知，电路中的电流变小，油量表的示数变小，由U=IR可知，电阻R0两端电压变小，由串联电路电压的规律知滑动变阻器R两端的电压变大，故D正确，BC错误。
故选：D。
10.D
【解析】解：由图可知，当S2闭合，R0短路，电压表测定值电阻Rx两端电压，也是测量电源的电压；
当S2断开时，R0和RX是串联连接，电压表测的是电源两端的电压；
所以S2无论是断开还是闭合，电压表的示数都不变，因此该电路不能测出未知电阻RX的阻值，故ABC错误、D正确。
故选：D。
11.热机 40% 4.2×106 40
【解析】解：由图可知，能量转化图中主要是内能转化为机械能，所以是热机的工作原理，则该装置为热机；而电灯、电风扇是电能转化为其他形式的能；
由图可知，总能量为7×106J，机械能输出为2.8×106J，
则损失的热量为：7×106J−2.8×106J=4.2×106J；
热机的效率为：η=W机械W总=2.8×106J7×106J=40%；
假如损失的那部分热量全部被初温为20℃、质量为50kg的水吸收，
水吸收的热量Q吸=4.2×106J，
根据Q吸=cmΔt可知水升高的温度Δt=Q吸cm=4.2×106J4.2×103J/(kg⋅℃)×50kg=20℃，
可以升高到t=t0+Δt=20℃+20℃=40℃。
故答案为：热机；40%；4.2×106；7.5×105J。
12.4353.6 能 见解析 3000
【解析】解：
(1)从电能表上可以看出显示的数字为43536，最后一位是小数，单位是kW⋅ℎ，故电能表的读数为4353.6kW⋅ℎ。
(2)电能表面板上的“220V”是指电能表的工作电压，“40A”是指电能表平时工作允许通过的最大电流，
电能表允许接入的总功率：
P最大=UI最大=220V×40A=8800W，
所有用电器总电功率：P总=1500W+2000W=3500W，
因为P总R2，则当S2接a、c时，电路为R2的简单电路，此时电路中的总电阻最小，总功率最大，
该智能马桶盖以最大加热功率工作10s所消耗的电能：W=U2R2t=(220V)2100Ω×10s=4840J。
故答案为：(1)3；
(2)b、c；
(3)该智能马桶盖以最大加热功率工作10s所消耗的电能为4840J。
18.2.5 能 小灯泡短路 通过小灯泡的电流较小
【解析】解：(1)由实物图可知：灯泡与滑动变阻器串联，电压表与滑动变阻器并联，电路图如下所示：
(2)闭合开关，移动滑动变阻器滑片，电压表的示数如图3所示，电压表所选量程为0～15V，分度值为0.5V，其示数为2.5V；此时正好等于小灯泡的额定电压，故小灯泡能正常发光；
(3)某次实验闭合开关后，发现电流表与电压表都有示数，但灯泡不亮。则小灯泡不亮的两种原因：小灯泡短路；通过小灯泡的电流较小。
故答案为：(1)见解析；(2)2.5；能；(3)小灯泡短路；通过小灯泡的电流较小。
