江苏省盐城市盐都区2024-2025学年九年级（上）期末物理试卷

这是一份江苏省盐城市盐都区2024-2025学年九年级（上）期末物理试卷，共20页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题，综合题等内容，欢迎下载使用。

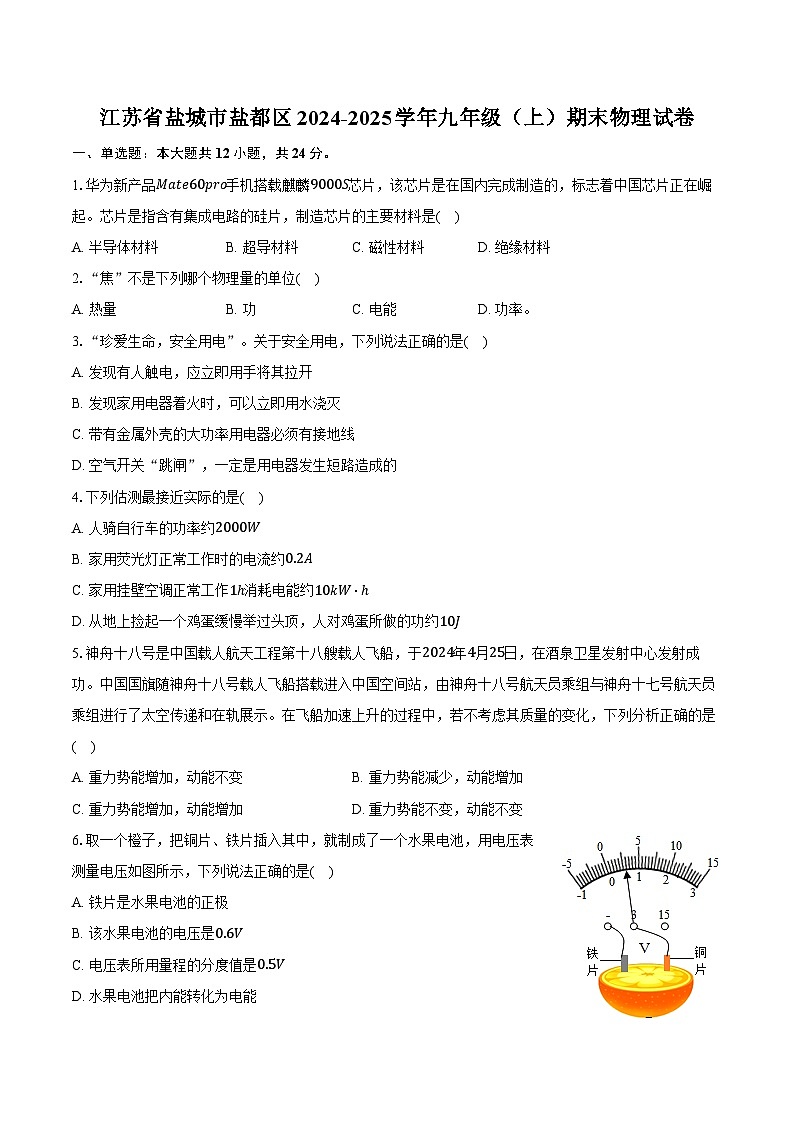

1.华为新产品Mate60pr手机搭载麒麟9000S芯片，该芯片是在国内完成制造的，标志着中国芯片正在崛起。芯片是指含有集成电路的硅片，制造芯片的主要材料是( )
A. 半导体材料B. 超导材料C. 磁性材料D. 绝缘材料
2.“焦”不是下列哪个物理量的单位( )
A. 热量B. 功C. 电能D. 功率。
3.“珍爱生命，安全用电”。关于安全用电，下列说法正确的是( )
A. 发现有人触电，应立即用手将其拉开
B. 发现家用电器着火时，可以立即用水浇灭
C. 带有金属外壳的大功率用电器必须有接地线
D. 空气开关“跳闸”，一定是用电器发生短路造成的
4.下列估测最接近实际的是( )
A. 人骑自行车的功率约2000W
B. 家用荧光灯正常工作时的电流约0.2A
C. 家用挂壁空调正常工作1ℎ消耗电能约10kW⋅ℎ
D. 从地上捡起一个鸡蛋缓慢举过头顶，人对鸡蛋所做的功约10J
5.神舟十八号是中国载人航天工程第十八艘载人飞船，于2024年4月25日，在酒泉卫星发射中心发射成功。中国国旗随神舟十八号载人飞船搭载进入中国空间站，由神舟十八号航天员乘组与神舟十七号航天员乘组进行了太空传递和在轨展示。在飞船加速上升的过程中，若不考虑其质量的变化，下列分析正确的是( )
A. 重力势能增加，动能不变B. 重力势能减少，动能增加
C. 重力势能增加，动能增加D. 重力势能不变，动能不变
6.取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池，用电压表测量电压如图所示，下列说法正确的是( )
A. 铁片是水果电池的正极
B. 该水果电池的电压是0.6V
C. 电压表所用量程的分度值是0.5V
D. 水果电池把内能转化为电能

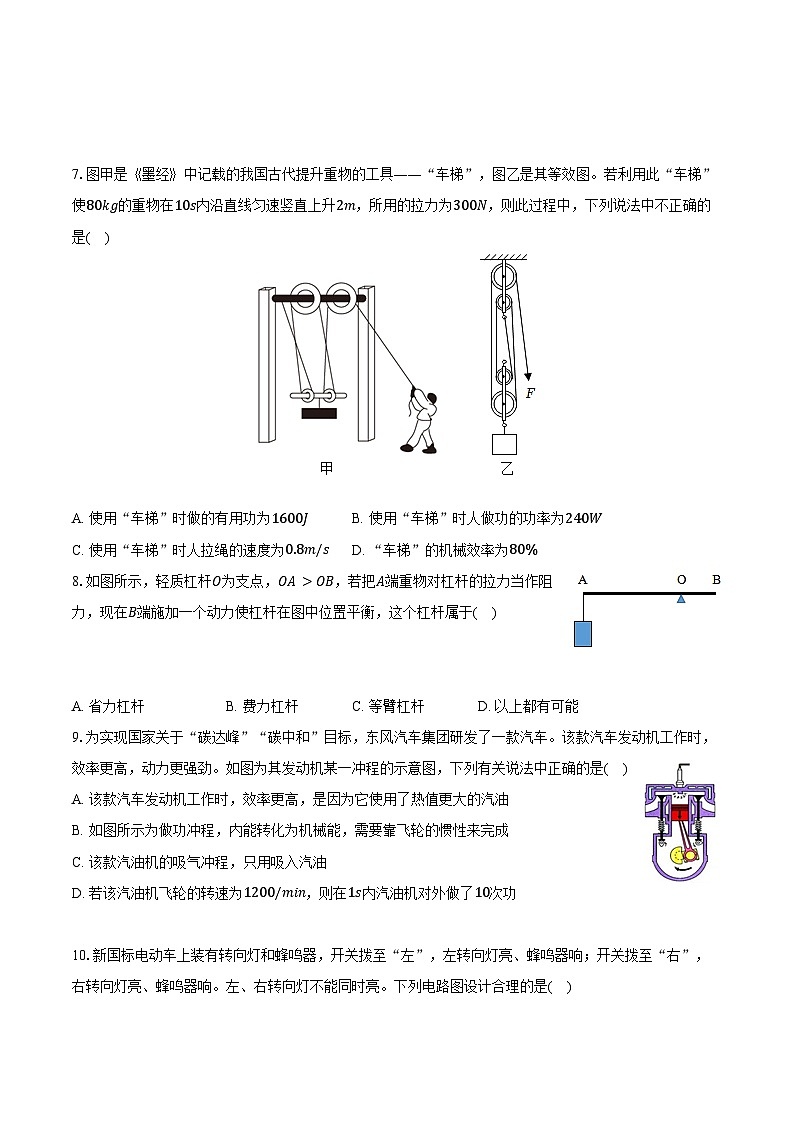

7.图甲是《墨经》中记载的我国古代提升重物的工具——“车梯”，图乙是其等效图。若利用此“车梯”使80kg的重物在10s内沿直线匀速竖直上升2m，所用的拉力为300N，则此过程中，下列说法中不正确的是( )
A. 使用“车梯”时做的有用功为1600JB. 使用“车梯”时人做功的功率为240W
C. 使用“车梯”时人拉绳的速度为0.8m/sD. “车梯”的机械效率为80%
8.如图所示，轻质杠杆O为支点，OA>OB，若把A端重物对杠杆的拉力当作阻力，现在B端施加一个动力使杠杆在图中位置平衡，这个杠杆属于( )
A. 省力杠杆B. 费力杠杆C. 等臂杠杆D. 以上都有可能
9.为实现国家关于“碳达峰”“碳中和”目标，东风汽车集团研发了一款汽车。该款汽车发动机工作时，效率更高，动力更强劲。如图为其发动机某一冲程的示意图，下列有关说法中正确的是( )
A. 该款汽车发动机工作时，效率更高，是因为它使用了热值更大的汽油
B. 如图所示为做功冲程，内能转化为机械能，需要靠飞轮的惯性来完成
C. 该款汽油机的吸气冲程，只用吸入汽油
D. 若该汽油机飞轮的转速为1200/min，则在1s内汽油机对外做了10次功

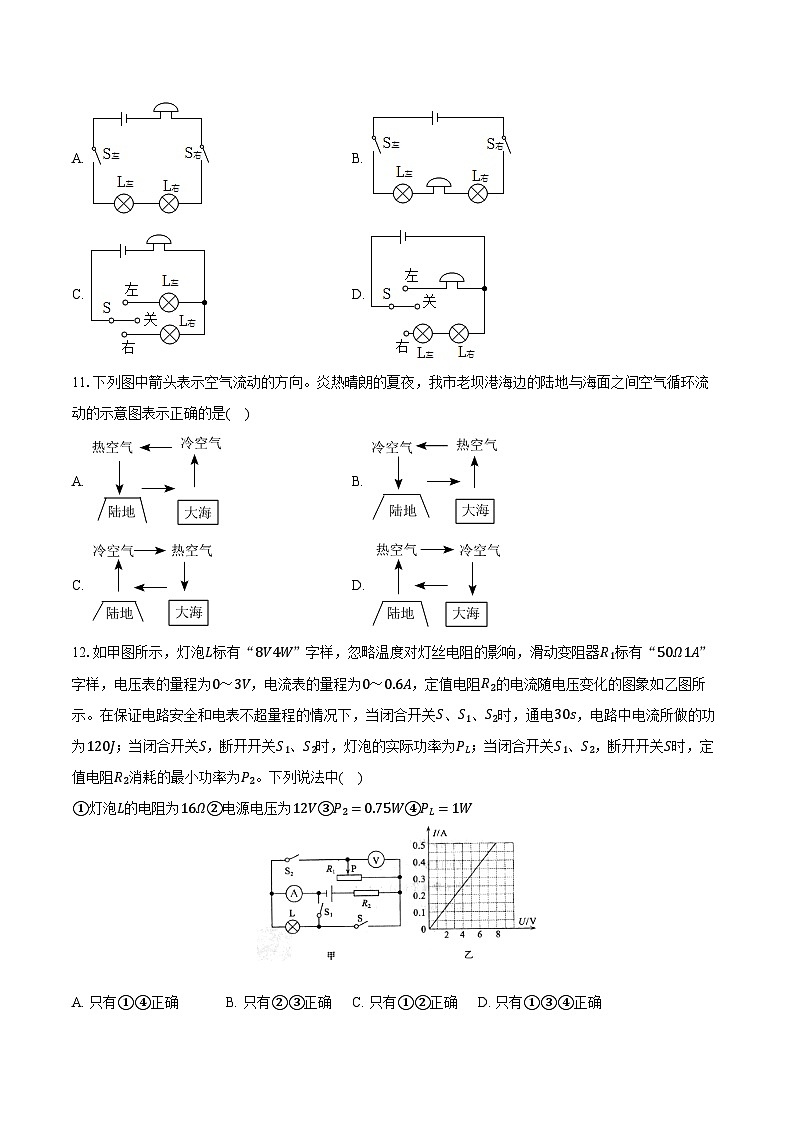

10.新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响。左、右转向灯不能同时亮。下列电路图设计合理的是( )
A. B.
C. D.
11.下列图中箭头表示空气流动的方向。炎热晴朗的夏夜，我市老坝港海边的陆地与海面之间空气循环流动的示意图表示正确的是( )
A. B.
C. D.
12.如甲图所示，灯泡L标有“8V4W”字样，忽略温度对灯丝电阻的影响，滑动变阻器R1标有“50Ω1A”字样，电压表的量程为0～3V，电流表的量程为0～0.6A，定值电阻R2的电流随电压变化的图象如乙图所示。在保证电路安全和电表不超量程的情况下，当闭合开关S、S1、S2时，通电30s，电路中电流所做的功为120J；当闭合开关S，断开开关S1、S2时，灯泡的实际功率为PL；当闭合开关S1、S2，断开开关S时，定值电阻R2消耗的最小功率为P2。下列说法中( )
①灯泡L的电阻为16Ω②电源电压为12V③P2=0.75W④PL=1W
A. 只有①④正确B. 只有②③正确C. 只有①②正确D. 只有①③④正确
二、填空题：本大题共9小题，共26分。
13.某段金属导体两端电压为4V时，通过的电流是0.2A；当通过该导体的电流为0.3A时，导体的电阻为______Ω，该导体两端电压为______V；当通过该导体电流为0时，导体的电阻为______Ω。
14.如图中的起瓶器，它属于______杠杆(填“省力”或“费力”)，A、B两点中______点是支点，开瓶盖时在C点处施加______(选填“向上”或“向下”)的力。
15.如图情景中，不会发生触电事故的是图______；火线和零线上电流不相等的是图______；当发生触电事故时，漏电断路保护器不会跳闸的是图______。
16.如图是小明同学用“思维导图”总结的知识要点，其中①、②、③内容空缺，请补充在图中空缺部分：① ______；② ______；③ ______。
17.嫦娥五号返回器用类似“打水漂”的方式着陆地球，其着陆过程的部分轨迹简化为如图所示。AB段返回器的动能______(选填“变大”、“变小”或“不变”)；BC段返回器的机械能______(选填“变大”、“变小”或“不变”)，CD段返回器的重力势能______(选填“变大”、“变小”或“不变”)。
18.如图，工人用3m长的斜面，把120kg的重物提高1m，实际用力为500N，斜面的机械效率为______，重物受到的摩擦力为______N(g取10N/kg)。若斜面高度、粗糙程度、物体重力都不变，要使拉力更小些，则必须使斜面的长度______(选填“变大”、“变小”或“保持不变”)。
19.小明家电能表如图所示，图中甲、乙分别是小明家5月初和6月初电能表的示数，请回答下列问题：

(1)小明家在5月总共用电 kWℎ；
(2)由表盘可知，小明家接入用电器的总功率不能超 W；
(3)小明将某用电器单独接在该表上，当用电器工作5min后，电能表转盘转过60r，该用电器消耗的实际功率是 W。
20.如图为物理兴趣小组设计的电子身高测量仪电路图。其中定值电阻R1=6Ω，电源电压恒为4.5V，R2的规格为“15Ω，0.5A“，电压表量程为0−3V，电流表量程为0−0.6A，闭合开关S2，当被测身高变矮时，电流表的示数______(选填“变大”、“变小”或“不变”)。在确保各元件安全的前提下，R1电功率的最大值为______W，变阻器接入电路的最大阻值为______Ω。
21.如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
三、作图题：本大题共2小题，共4分。
22.按题目要求作图：
如图所示，轻质杠杆的A点挂一重物，O为杠杆的支点，请在杠杆端点B画出杠杆平衡时所施加的最小力F及其力臂L。
23.请在图中用笔画线，画出用滑轮组提升重物最省力的绕法。
四、实验探究题：本大题共3小题，共21分。
24.图甲、乙、丙是小李利用刻度均匀的均质杠杆进行探究“杠杆的平衡条件”的实验。(每个钩码重0.5N)

(1)实验前呈现图甲所示情况，该杠杆处于______(平衡状态/非平衡状态)。要使杠杆在水平位置平衡，应将平衡螺母向______(选填“左”或“右”)调节。
(2)如图乙所示，在B点处施加一个竖直向下的拉力F=3N时，杠杆仍然在水平位置平衡，当拉力F向右倾斜时，仍要保持杠杆在水平位置平衡，拉力F的大小将______(变大/变小/不变)。
(3)如果小李又进行了如图丙所示的探究，发现用弹簧测力计在C点竖直向上拉，使杠杆仍然处于水平位置平衡时，测出的拉力大小都与杠杆平衡条件不相符。其原因是：______。
(4)小李利用身边的物品来探究杠杆的平衡条件(图丁所示)，铅笔水平平衡后，不小心将前端的铅笔芯弄断了，她立刻将铅笔稳住，并将铅笔芯放到右端细线下固定，则松手后铅笔______(填字母序号)。
A.左端下沉B.右端下沉C.仍然水平平衡
(5)学习了功的知识后，小李回看表格中记录的数据，她想能否将：“F1L1/(N⋅m)”中的单位“N⋅m”换成“J”，根据功的定义，你觉得可以换吗？______(可以/不可以)。
25.某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔2min记录一次温度。

(1)要完成该探究实验，除了如图甲所示的器材外，还需要的测量工具有______和______；在实验装置中，其中有一处明显的错误，请指出错误之处：______。
(2)纠正错误后继续实验，加热过程中某时刻水的温度如图乙所示，为______℃。
(3)实验中用______表示物质吸热的多少。
(4)某同学根据记录的实验数据，绘制如图丙所示温度随时间变化关系的图象，由图像可知______吸热能力强。已知c水=4.2×103J/(kg⋅℃)，则煤油的比热容为______J/(kg⋅℃)。
26.在“测量小灯泡的功率”的实验中。

(1)如图甲中的实线是小华已连好的导线，她正准备接入最后一根导线(图中的虚线)，请指出小华在连接电路时存在的不妥之处是______。
(2)小华改正后并进行正确操作，闭合开关，电流表示数如图乙所示，电流表示数为______A，再读出电压表示数并观察灯的发光情况，在表中记下第1组数据；移动滑动变阻器的滑片，当小灯泡正常发光时，在表中记下第2组数据；再移动滑片到端点时，灯泡闪了一下后熄灭，在表中记下第3组数据；根据三组数据可知：小灯泡的额定功率是______W，电源电压是______V，滑动变阻器最大阻值是______Ω。
(3)实验中，若突然发现电压表的示数变为零，电流表示数增大，电路可能出现的故障是______；
(4)在如图甲所示的电路中，若滑动变阻器的最大阻值已知，将灯泡换成待测电阻Rx，并拆掉其中一个电表，再测量Rx的阻值，那么可行的方案是______(选填“拆掉电流表”、“拆掉电压表”或“拆掉电压表或电流表都行”)。
(5)小华根据滑片P从阻值最大位置A移至阻值最小位置B的实验数据，描出灯泡的I−U图象如图丙，任取图象上一点C构成图1丙中阴影部分的矩形，则矩形的面积表示物理含义是______。
五、计算题：本大题共2小题，共15分。
27.铁板鸡架是很受欢迎的一种小吃。在一次制作时，师傅先将铁板烧热，再将0.5kg的鸡架放在铁板上，鸡架的温度就从20℃上升到100℃。鸡肉的比热容为3.5×103J/(kg⋅℃)，求：
(1)鸡架的温度从20℃升高到100℃的过程中，鸡架从铁板中吸收的热量是多少？
(2)如果这些热量用燃烧天然气来提供，假设天然气完全燃烧放出的热量有20%被鸡架吸收，天然气的热值q=3.5×107J/m3，那么至少需要燃烧多少m3的天然气？
28.某款电热饮水机具有加热和保温两挡，额定电压为220V。图甲是其电路原理图。S0为温控开关，R1、R2为电热丝(阻值不变)，该饮水机在额定电压下工作的电功率P与时间t的关系图像如图乙所示。求：
(1)饮水机处于保温挡阶段消耗了多少度电？
(2)饮水机处于高温挡时，通过R1的电流；
(3)R2的阻值。
六、综合题：本大题共1小题，共10分。
29.阅读短文，回答问题：
热电偶用两种不同材料的导体(如铁丝和钢丝)组成如甲图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应(又叫热电效应)，这种电路叫热电偶电路。热电偶所产生的热电压由接触电压U换和温差电压U3两部分组成。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温差大小有关。

实验测得某热电偶电路中的电流大小与接点温差的数据如表所示：
(1)以下材料组合中，可以制作热电偶电路的是______；
A.玻璃片、铝薄片B.玻璃片、玻璃片C.铝薄片、锌薄片D.锌薄片、锌薄片
(2)这样的热电偶实际上是一个电源，它的电能是由______能转化而来，其它条件不变，只将甲图中A处杯中的冰水混合物换为沸水，电路电流______(选填“变大”、“变小”、“不变”)；
(3)将图甲中连接点A与恒温物体接触，连接点B与被测物体接触，将电流表的示数标注为温度示数，改装成温度计。该温度计的温度刻度分布______(“均匀”或“不均匀”)；
(4)如图乙所示，热电偶的温差电压与J1、J2两点间的温度差成正比。当热、冷两点间的温度差为100℃时，产生的电压为1.5mV；若低温处J1的温度为−10℃，热、冷两点间产生的温差电压为0.015V，则高温处的温度为______℃。
答案和解析
1.A
【解析】常见的半导体材料有：硅、锗、砷、镓等。芯片的核心部件是其中的电子芯片，是半导体硅制成的。
故选：A。
2.D
【解析】功率的国际单位是瓦(W)，生活中还有千瓦(kW)；而功、热量、电能的单位都是焦耳(J)；
故ABC错，D正确。
故选：D。
3.C
【解析】A.发现有人触电时，不要直接用手去拉，否则救援人员可能直接或间接接触火线，发生触电事故，所以一定先切断电源，故A错误；
B.生活用水是导体，发现家用电器着火时，用水浇灭，容易发生触电事故，故B错误；
C.带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全，故C正确；
D.空气开关“跳闸”，说明家庭电路中电流过大，可能是用电器发生短路，也可能是用电器总功率过大，故D错误。
故选：C。
4.B
【解析】
A、中学生骑自行车的功率约70W，故A错误；
B、家用荧光灯正常工作时的电流约0.2A，故B正确；
C、家用挂壁空调的功率约1kW，正常工作1ℎ消耗电能W=Pt=1kW×1ℎ=1kW⋅ℎ，故C错误；
D、一个鸡蛋的质量约为50g=0.05kg，从地上捡起一只鸡蛋，并缓慢举过头顶的过程中，将鸡蛋提升的高度约为ℎ=2m，对鸡蛋做功约为W=Gℎ=mgℎ=0.05kg×10N/kg×2m=1J，故D错误。
故选：B。
5.C
【解析】飞船加速上升的过程中，质量不变，高度和速度均不断增加，所以其重力势能增加，动能也增加，故C正确。
故选：C。
6.B
【解析】A、图中电压表的指针正向偏转，说明电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连，其负接线柱与电源的负极相连，因此铜片为水果电池的正极，铁片为水果电池的负极，故A错误；
B、电压表选择的量程为0～3V，分度值为0.1V，所以示数为0.6V，故B正确；
C、由图可知电压表选用0～3V的量程，分度值为0.1V，故C错误；
D、水果电池将化学能转化为电能，故D错误。
故选：B。
7.D
【解析】A、重物的重力：G=mg=80kg×10N/kg=800N，
有用功：W有=Gℎ=800N×2m=1600J，故A正确；
B、由图可知n=4，绳子自由端移动的距离：s=nℎ=4×2m=8m，
拉力做的总功：W总=Fs=300N×8m=2400J，
拉力做功的功率：P=W总t=2400J10s=240W，故B正确；
C、人拉绳的速度：v=st=8m10s=0.8m/s，故C正确；
D、“车梯”的机械效率：η=W有W总×100%=1600J2400J×100%≈66.7%，故D错误。
故选：D。
8.B
【解析】由图示可知：轻质杠杆O为支点，OA>OB，OA是阻力臂，OB是动力臂时，动力臂最长，动力臂小于阻力臂，所以是费力杠杆。
故选：B。
9.D
【解析】A、热机效率是指热机用来做有用功的能量与燃料完全燃烧放出能量的比值，使用热值更大的汽油不能提高热机的效率，故A错误；
B、由图可知，汽油机的进气门和排气门关闭，活塞向下运动，此时为汽油机的做功冲程，将内能转化为的机械能，此冲程可以获取动力，不需要靠惯性完成，故B错误；
C、汽油机的吸气冲程吸入空气和汽油的混合物，故C错误；
D、该汽油机飞轮的转速为1200/min=20r/s，即汽油机飞轮每秒转20圈，由于汽油机一个工作循环完成4个冲程，飞轮和曲轴转2圈，对外做功一次，则在1s内汽油机对外做了10次功，故D正确。
故选：D。
10.C
【解析】根据题意可知，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响，这说明两个灯泡工作是也不影响，都是并联的；由于电路中只有一个蜂鸣器，所以蜂鸣器应该串联接入电路中；左、右转向灯不能同时亮，说明电路中的开关是单刀双掷开关，故C正确。
故选：C。
11.B
【解析】水的比热容比泥土、沙石的比热容大，晚上，气温下降时，海水的温度下降得慢、陆地的温度下降得快，则大海上方的温度高一些，热空气上升，而陆地上方的温度低一些，冷空气会下降，所以风从陆地吹向海面，故B正确。
故选：B。
12.A
【解析】①、已知灯泡L的额定电压U额=8V，灯泡L的额定功率P额=4W，
由P=U2R可知灯泡L的电阻为：U额2P额=(8V)24W=16Ω，故①正确；
②、由欧姆定律结合图乙中的数据可知电阻R2的阻值为：R2=U2I2=8V0.5A=16Ω；
由图甲可知，当闭合开关S、S1、S2时，滑动变阻器和L被短路，电路中只有R2；
由W=U2Rt可知U2=WR2t=120J×16Ω30s=(8V)2，则电源电压U=8V，故②错误；
③、当闭合开关S1、S2，断开开关S时，L被短路，R1和R2的串联电路，电流表测电路中的电流，电压表测R1两端的电压；
当滑动变阻器接入电路的阻值最大时，其两端的电压最大，由电压表的量程可知R1两端的电压最大为U1大=3V，
由串联电路的电压特点可知R2两端的电压最小为：U2小=U−U1大=8V−3V=5V，
此时电路中最小电流为：I小=U2小R2=5V16Ω=0.3125A，
由欧姆定律可知滑动变阻器接入电路的最大阻值为：R1=U1大I小=3V0.3125A=9.6Ω，滑动变阻器的最大阻值50Ω，符合条件；
则R2的最小功率为：P2=I小U2小=0.3125A×5V=1.5625W，故③错误；
④、当闭合开关S，断开开关S1、S2时，L和R2串联，电流表测电路中的电流；
由串联电路的电阻特点可知电路总电阻为：R=R2+RL=16Ω+16Ω=32Ω，
此时电路中的电流为：I=UR=8V32Ω=0.25A，
此时灯泡L的实际功率为：PL=I2RL=(0.25A)2×16Ω=1W，故④正确；
综上所述分析可知①④正确，故B、C、D错误，A正确。
故选：A。
13.20 6 20
【解析】由I=UR可得，该导体的电阻：
R=UI=4V0.2A=20Ω，
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以，当通过该导体的电流为0.3A时或通过该导体电流为0时，导体的电阻仍为20Ω不变，
当通过该导体的电流为0.3A时，导体两端电压为：U′=I′R=0.3A×20Ω=6V。
故答案为：20；6； 20。
14.省力 A 向上
【解析】如图所示，使用“开瓶起子”时，整根杠杆绕A点转动，即A点是支点，B点是阻力的作用点，开瓶盖时在C点处施加向上的动力，动力臂比阻力臂长，是省力杠杆。
故答案为：省力；A；向上。
15.乙 丙 甲
【解析】人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图甲中有电流流过人体，会触电；图乙中没有电流流过人体，不会触电；图丙中有电流流过人体，会触电；
甲中火线和零线上的电流相同，所以漏电保护器不会跳闸；丙中火线和零线上的电流不相同，所以漏电保护器会跳闸；
故答案为：乙；丙；甲。
16.做功 热传递 化学能
【解析】燃料燃烧时的能量转化是化学能转化为内能，故③为化学能。
改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，做功过程是能量的转化过程。故①做功；②热传递。
故答案为：①做功；②热传递；③化学能。
17.变小 不变 变小
【解析】AB段，返回器的质量不变，高度变大，重力势能变大，是返回器的动能转化为重力势能和内能，所以返回器的动能变小；
BC段没有受到空气的阻力，机械能是守恒的，保持不变；
CD段，质量不变，高度变小，重力势能减小，速度变大，动能变大，是重力势能转化为动能和内能，重力势能变小。
故答案为：变小；不变；变小。
18.80% 100 变大
【解析】(1)工人克服重物重力做的有用功：
W有=Gℎ=mgℎ=120kg×10N/kg×1m=1200J；
工人所做的总功：W总=Fs=500N×3m=1500J；
斜面的机械效率：
η=W有W总×100%=1200J1500J×100%=80%；
(2)工人做的额外功：W额=W总−W有=1500J−1200J=300J，
由W额=fs可得重物受到的摩擦力：
f=W额s=300J3m=100N；
(3)若斜面高度、粗糙程度、物体重力都不变，由功的原理可得，要使拉力更小些，应使斜面的长度变大。
故答案为：80%；100；变大。
19.99.1 8800 200
【解析】(1)5月初电能表示数为5546.7kW⋅ℎ，6月初电能表示数为5637.8kW⋅ℎ，这个月总共用电5637.8kW⋅ℎ−5546.7kW⋅ℎ=91.1kW⋅ℎ；
(2)电能表上标志额定电压是220V，允许通过的最大电流是40A，故允许接入的用电器总功率P=UI=220V×40A=8800W；
(3)电能表转盘转过60r时，该用电器消耗的电能W=60r3600r/(kW⋅ℎ)=160kW⋅ℎ；
该用电器消耗的实际功率是P=Wt=160kW⋅ℎ560ℎ=0.2kW=200W。
故答案为：(1)91.1；(2)8800；(3)200。
20.变大 1.5 12
【解析】(1)由电路图可知，R1与R2串联，当被测身高较矮时，滑片向下移动，R2阻值变小，根据I=UR1+R2可知，电路中电流变大，即电流表示数变大；
(2)因为滑动变阻器R2的规格是“15Ω 0.5A”，电流表量程为“0～0.6A”，所以电路中允许通过的最大电流为0.5A。
根据P=I2R可知R1电功率的最大值P1=I最大2×R1=(0.5A)2×6Ω=1.5W；
根据串联分压，R2电阻越大，其两端电压越大，但电压表量程为0～3V，所以当电压表示数为3V时，滑动变阻器接入的电阻最大。
根据串联电路的总电压等于各电阻两端的电压之和可知：
此时U1最小=U−U2最大=4.5V−3V=1.5V；
此时电路中的电流I最小=U1最小R1=1.5V6Ω=0.25A
由I=UR可知滑动变阻器阻值为：R2最大=U2最大I最小=3V0.25A=12Ω。
故答案是：变大；1.5；12Ω。
21.首先辨别上面三根线地线、火线、零线。
(1)灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
(2)安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：

22.在B点施加力，并且垂直OB向上，此时动力臂最大，而阻力、阻力臂一定，由杠杆平衡条件可知此时最省力、用力最小；
因为阻力方向竖直向下，为使杠杆平衡，则动力方向向上，
从O点做动力F作用线的垂线，可得动力臂L，如图所示：

23.
【解析】
n为奇数时，承担物重的有3段绳子，此时最省力，根据奇动偶定，绳子的固定端在动滑轮上，如图所示：
。
24.平衡状态 右 变大 杠杆自重的影响 A 不可以
【解析】(1)如图甲所示，杠杆在此位置静止，所以此时杠杆处于平衡状态；要使它在水平位置平衡，应将杠杆右端的平衡螺母向右调节；
(2)如改变弹簧测力计拉力的方向，向右倾斜时，阻力和阻力臂不变，动力臂减小，动力要增大，所以弹簧测力计示数变大，才能使杠杆仍然水平平衡；
(3)若不计杠杆的重力，根据杠杆的平衡条件3G×6L=F×3L，
解得F=6G，
F=6×0.5N=3N。
由于杆的重心在杆的中点，重心在支点的左侧，考虑杠杆自身重力的影响，杠杆的重力与钩码同时使杠杆向逆时针方向转动，所以弹簧测力计的示数应大于3N；
(4)铅笔水平平衡后，将铅笔稳住，并将断裂的铅笔芯放到右端细线上方固定，如图所示，铅笔芯所放位置的力臂小于原位置的力臂，根据杠杆平衡条件可知，其不会保持平衡，而是左端会下沉，故选：A；
(5)功等于力与物体在力的方向上通过距离的乘积，功的单位是焦耳(J)，杠杆平衡条件中力与力臂垂直，所以力与力臂的乘积FL/N⋅m不是功，所以不能把表格中F1L1/N⋅m单位N⋅m换成J。
故答案为：(1)平衡状态；右；(2)变大；(3)杠杆自重的影响；(4)A；(5)不可以。
25.秒表 天平 没有控制液体的质量相同 27 加热时间 水 2.1×103
【解析】(1)根据比较吸热能力的方法，要控制不同物质的质量相同，要完成该探究实验，除了图甲中所示的器材外，还需要的测量工具有秒表和天平；
要探究不同物质的吸热能力，需要控制液体的质量相同，图甲中液面相平，液体的体积相同，由于液体的密度不相同，根据m=ρV知液体的质量不相同，故甲图中的错误是没有控制液体的质量相同；
(2)图中温度计的分度值为1℃，温度计的示数为27℃；
(3)根据转换法，加热过程中，水和煤油吸热的多少是通过加热时间来反映的；
(4)①根据图象分析可知，加热相同的时间，水升温小，根据比较吸热能力的第2种方法，水的吸热能力强些；
②由图乙可以看出，升高40℃，水要加热8分钟，煤油要4分钟，即升高相同的温度，煤油吸热的热量是水的12，
根据Q吸=cmΔt可知，在质量和升高温度相同的情况下，比热容c与Q吸正比，故煤油的比热容是：
c煤油=12×4.2×103J/(kg⋅℃)=2.1×103J/(kg⋅℃)。
故答案为：(1)秒表；天平；没有控制液体的质量相同；(2)27； (3)加热时间；(4)水；2.1×103。
26.连接电路时开关闭合了 0.24 0.75 6 20 小灯泡短路(或电压表短路) 拆掉电压表或电流表都行 滑动变阻器的实际功率
【解析】(1)由图甲可知，连接电路时开关闭合了；
(2)小华改正后并进行正确操作，闭合开关，电流表示数如图乙所示，电流表选用小量程，分度值0.02A，其示数为0.24A；
由表中数据可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.3A，则小灯泡额定功率为：
PL=ULIL=2.5V×0.3A=0.75W；
再移动滑片到端点时，灯泡闪了一下后熄灭，说明灯泡损坏，此时电路断路，电压表串联在电路中，测电源电压，故电源电压是6V；
正确操作，闭合开关，此时滑动变阻器接入电路的阻值最大，由表中第1组数据可知，灯泡两端电压为1.2V，通过灯泡的电流为0.24A，根据串联电路电压规律，滑动变阻器两端电压为U滑=U−U1=6V−1.2V=4.8V，则滑动变阻器最大阻值为：
R滑=U滑I1=Ω；
(3)实验中，若突然发现电流表示数增大，说明电路是通路，且电路中电阻变小；电压表的示数变为零，说明电压表并联的电路短路或电压表短路，即电路可能出现的故障是灯泡短路或电压表短路；
(4)在图甲电路中，已知滑动变阻器的最大阻值，若只有电流表，分别记下滑动变阻器滑片在A和B端时电流表的示数Ia和Ib，
在A端时，两电阻串联，由串联电路的规律及欧姆定律，电源电压：
U=Ia(R滑大+Rx)……①，
在B端时，为待测电阻的简单电路，由欧姆定律，电源电压：
U=IbRx……②，
由①②可得出待测电阻大小；
若只有电压表，分别记下滑动变阻器滑片在A和B端时电压表的示数Ua和Ub，
在A端时，两电阻串联，电压表测待测电阻两端的电压为Ua；
在B端时，为待测电阻的简单电路，电压表测电源电压为Ub：
由串联电路的规律及分压原理有：
Ub−UaUa=R滑大Rx……③，由③可得出待测电阻大小；
故去掉如拆掉一个电表，还想知道Rx的阻值，那么可行的方案是拆掉电压表或电流表都行都行；
(5)由图丙可知，阴影部分的面积等于横坐标与纵坐标的乘积，横坐标是电源电压减去灯泡两端的电压，即是滑动变阻器两端的电压，纵坐标是通过灯泡的电流，也是通过滑动变阻器的电流，由此可知阴影部分的面积等于滑动变阻器两端的电压与通过滑动变阻器的电流的乘积，故阴影部分的面积是滑动变阻器的实际功率。
故答案为：(1)连接电路时开关闭合了；(2)0.24；0.75；6；20；(3)小灯泡短路(或电压表短路)；(4)拆掉电压表或电流表都行；(5)滑动变阻器的实际功率。
27.(1)鸡架从铁板中吸收的热量：Q吸=cmΔt=3.5×103J/(kg⋅℃)×0.5kg×(100℃−20℃)=1.4×105J；
(2)由η=Q吸Q放可知，天然气完全燃烧放出的热量：Q放=Q吸η=1.4×105J20%=7×105J，
由Q放=Vq可知，至少需要燃烧天然气的体积：V=Q放q=7×105J3.5×107J/m3=0.02m3。
答：(1)鸡架的温度从20℃升高到100℃的过程中，鸡架从铁板中吸收的热量是1.4×105J；
(2)至少需要燃烧0.02m3的天然气。
28.
(1)由图乙知，加热挡的功率为P保温=44W，保温时间为t=3min=180s，
饮水机处于保温挡阶段消耗的电能为：W=P保温t=0.044kW×180s3600s/ℎ=0.0022kW⋅ℎ；
(2)当开关S、S0闭合时，R1与R2并联，电路中的总电阻最小，根据P=U2R可知，饮水机的总功率最大，此时为加热状态；
当只闭合开关S时，电路为R1的简单电路，饮水机处于保温状态；
根据图乙知保温挡的功率为44W，根据P=UI知，加热挡时通过R1的电流为：
I1=P保温U=44W220V=0.2A；
(3)因电路的总功率等于各用电器功率之和，所以加热时电阻丝R2的电功率：
P1=484W−44W=440W；
因并联电路中各支路两端的电压相等，
由P=U2R可得，电阻R2的阻值：
R2=U2P2=(220V)2440W=110Ω。
答：(1)饮水机处于加热挡阶段消耗的电能为0.0022kW⋅ℎ；
(2)饮水机处于高温挡时，通过R1的电流为0.2A；
(3)R2的阻值为110Ω。
29.C 内 变小 不均匀 990
【解析】(1)制作热电偶电路的材料应为导体，铝薄片、锌薄片为导体且两导体的导电活性不同，故ABD不符合题意，C符合题意。
(2)这样的热电偶实际上是一个电源，它的电能是由内能转化而来，其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流变小。
(3)将图甲中连接点A与恒温物体接触，连接点B与被测物体接触，将电流表的示数标注为温度示数，改装成温度计。该温度计的温度刻度分布不均匀。
(4)依题意得，热电偶的温差电压与J1、J2两点间的温度差成正比，热电偶的温差电压与J1、J2两点间的温度差比值为：
k=1.5mV100℃=0.015mV/℃；
当热、冷两点间产生的温差电压为15mV，J1、J2两点间的温度差为：
Δt=15mVk=15mV0.015mV/℃=1000℃；
此时高温处的温度为：t高=t低+Δt=1000℃+(−10℃)=990℃。
故答案为：(1)C；(2)内；变小；(3)不均匀；(4)990。
序号
电压表示数
电流表示数
小灯亮暗程度
1
1.2V
暗
2
2.5V
0.3A
正常发光
3
6V
0A
不发光
接点温差/℃
0
100
200
300
500
600
电路中的电流/mA
0
64
142
234
460
594
