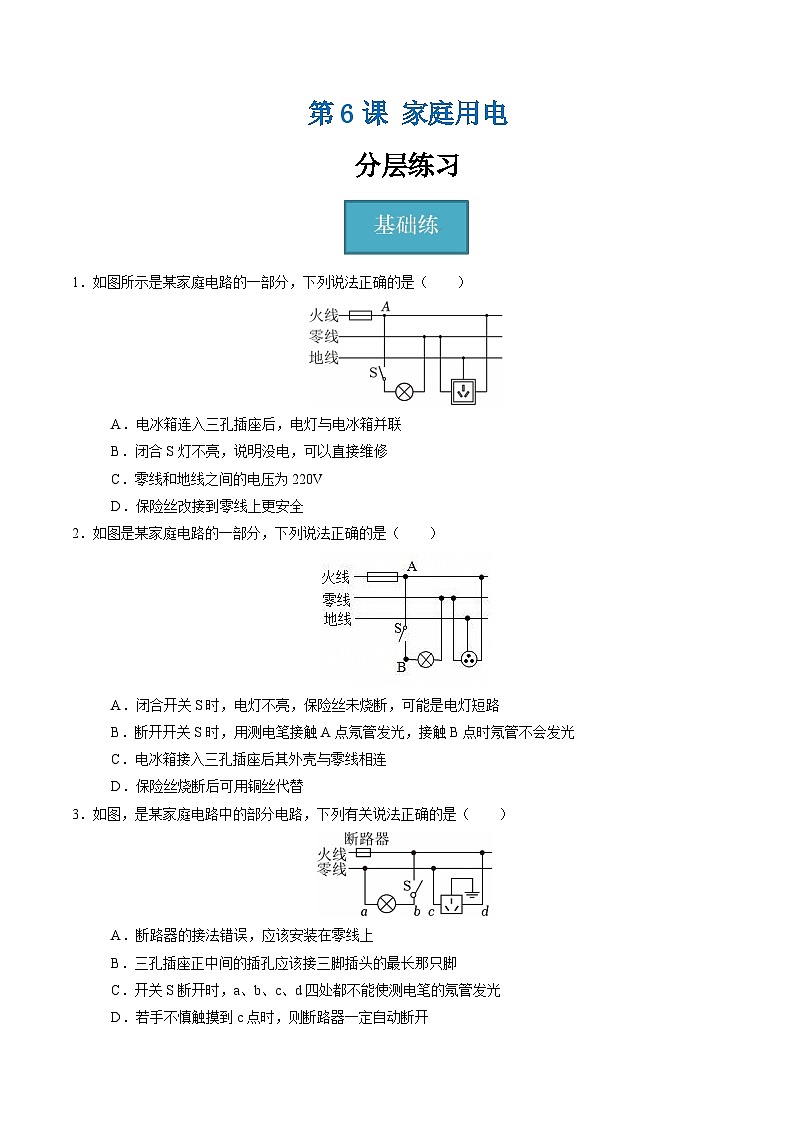

这是一份初中科学浙教版（2024）八年级下册第1章 电与磁第6节 家庭用电优质课ppt课件，文件包含核心素养浙教版科学八年级下册16家庭用电同步课件pptx、核心素养浙教版科学八年级下册16家庭用电分层练习原卷版docx、核心素养浙教版科学八年级下册16家庭用电分层练习解析版docx等3份课件配套教学资源，其中PPT共28页， 欢迎下载使用。
在前面的学习中，我们认识了一些较为简单的电路，学会了画电路图。那么，家庭电路主要由哪些元件组成？它们又是如何连接的？
每个家庭里都有许多电灯和其他的家用电器，这些用电器的电路是如何分布的呢？

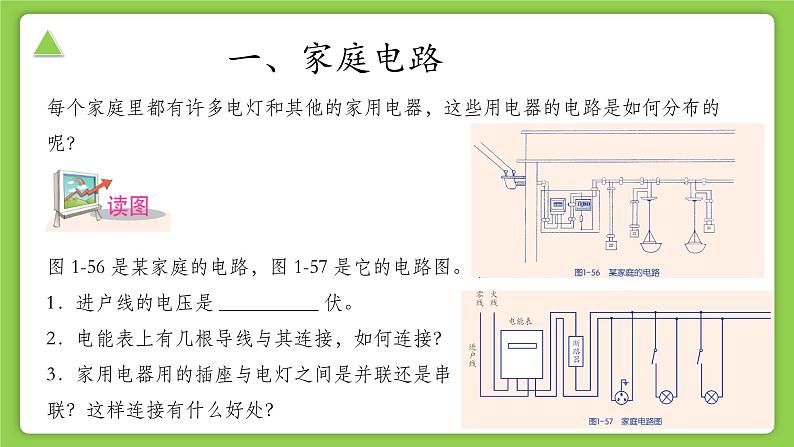

图 1-56 是某家庭的电路，图 1-57 是它的电路图。1．进户线的电压是 __________ 伏。2．电能表上有几根导线与其连接，如何连接？3．家用电器用的插座与电灯之间是并联还是串联？这样连接有什么好处？
1.家庭电路的组成家庭电路主要由进户线、电能表、总开关、保护装置、插座、电灯和开关等部分组成。

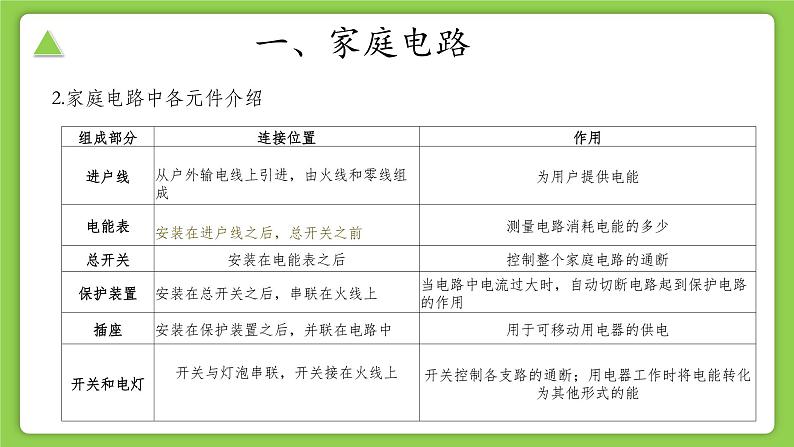

2.家庭电路中各元件介绍

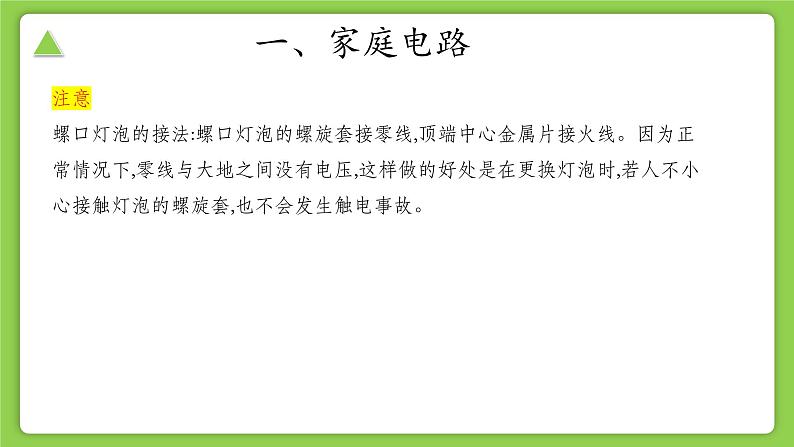

注意螺口灯泡的接法:螺口灯泡的螺旋套接零线,顶端中心金属片接火线。因为正常情况下,零线与大地之间没有电压,这样做的好处是在更换灯泡时,若人不小心接触灯泡的螺旋套,也不会发生触电事故。

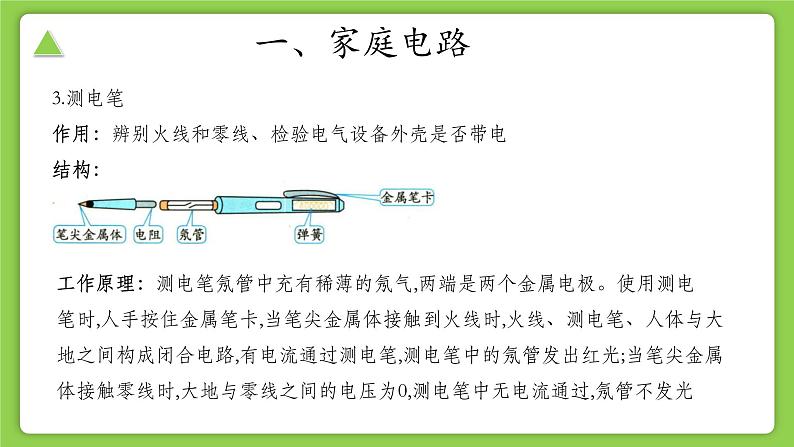

3.测电笔作用：辨别火线和零线、检验电气设备外壳是否带电结构：
工作原理：测电笔氖管中充有稀薄的氖气,两端是两个金属电极。使用测电笔时,人手按住金属笔卡,当笔尖金属体接触到火线时,火线、测电笔、人体与大地之间构成闭合电路,有电流通过测电笔,测电笔中的氖管发出红光;当笔尖金属体接触零线时,大地与零线之间的电压为0,测电笔中无电流通过,氖管不发光

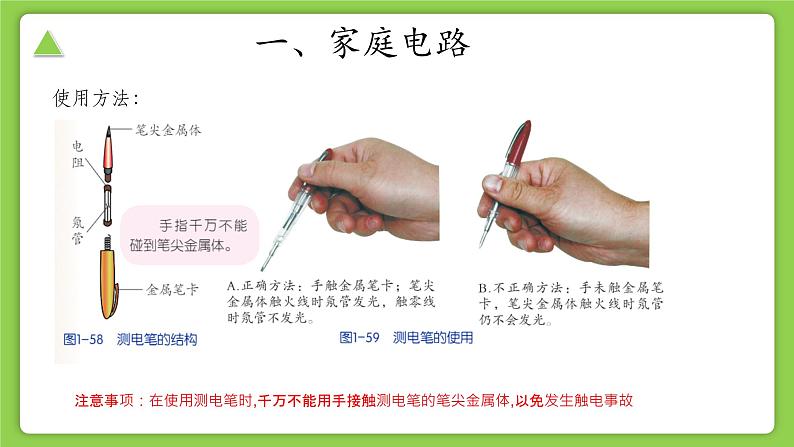

注意事项：在使用测电笔时,千万不能用手接触测电笔的笔尖金属体,以免发生触电事故
用测电笔判断电路故障：正常情况下,测电笔接触零线,氖管不发光。如图所示,如果闭合开关后,灯泡不发光,用测电笔接触电灯左侧,氖管发光，说明家庭电路中进户零线断开,此时电流路径为火线→保险丝→开关→电灯→测电笔→人体→大地。

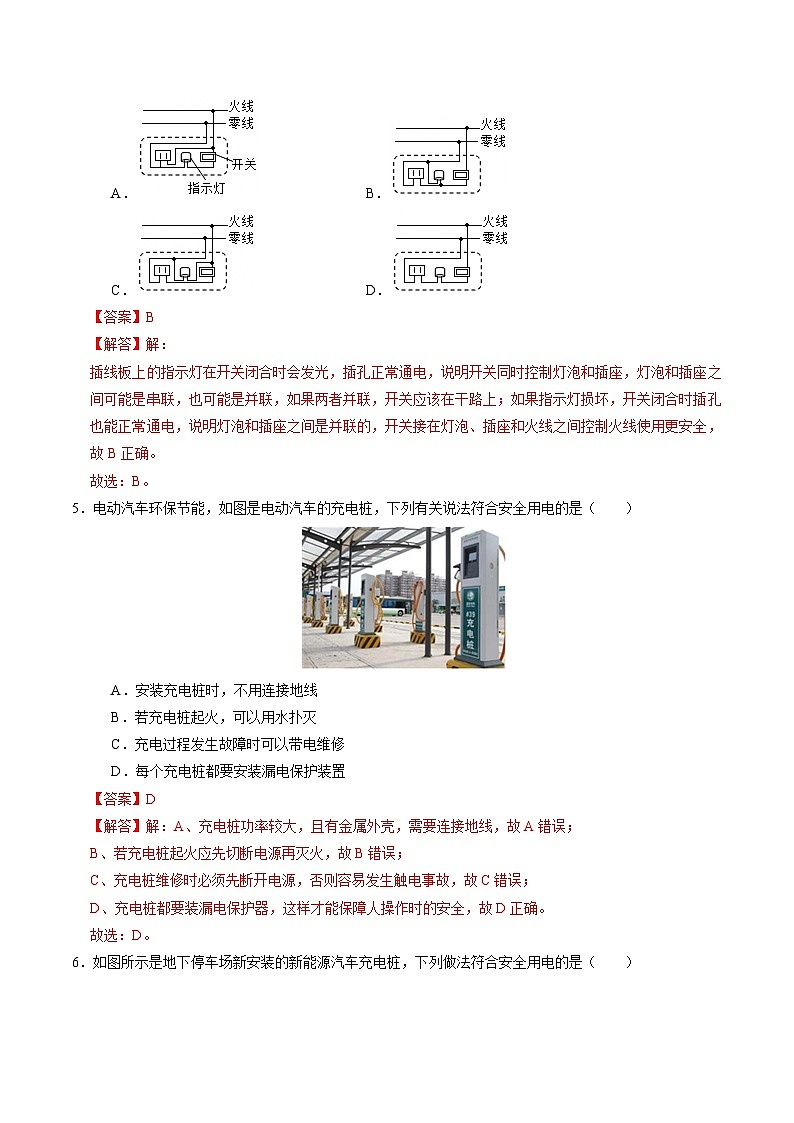

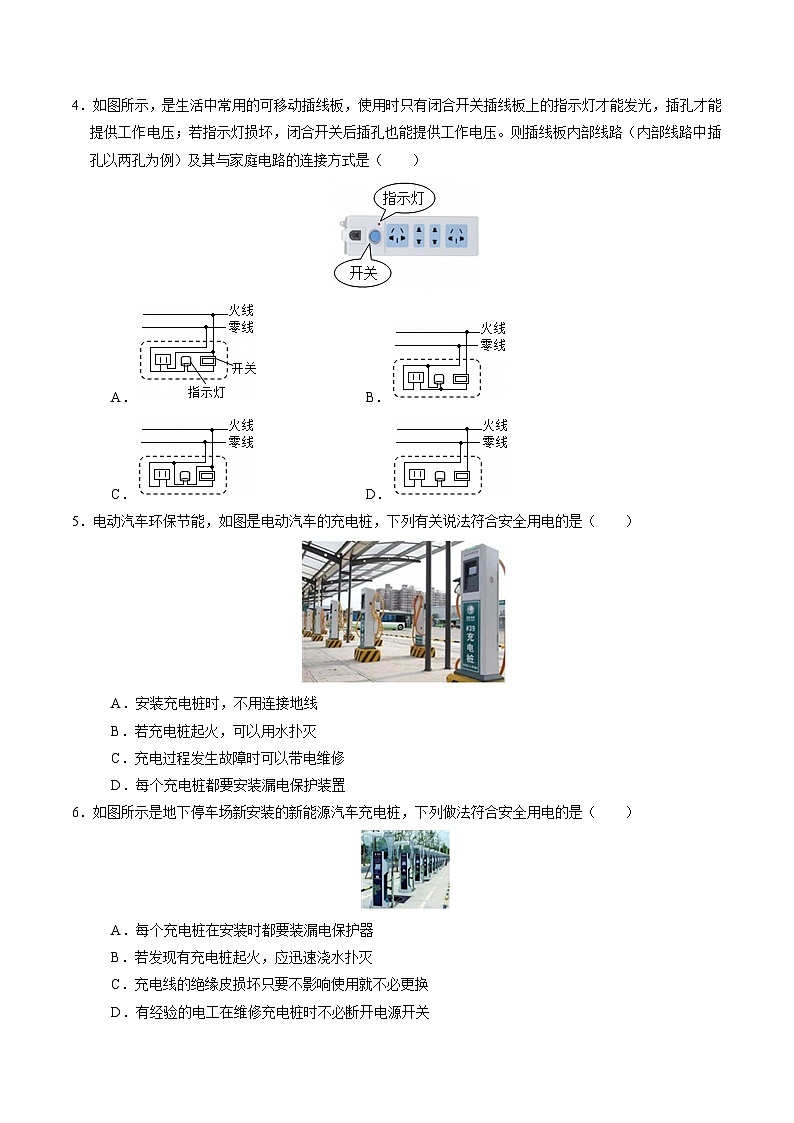

随着家庭电气化普及，用电安全需要格外关注。下列家庭电路接线图中，符合安全用电原则的是（ ）
【答案】B【解析】A、图中保险丝串联在零线上了，且控制灯泡的开关接在零线上了，故A错误；B、图中保险丝串联在或线上，火线过开关进入灯泡顶端的金属点，零线接在灯泡的螺旋套，故B正确；C、图中火线没有进开关，且火线直接接在灯泡的螺旋上了，零线和火线之间出现不该有的导线，故C错误；D、图中保险丝串联在零线上了，故D错误。
熔断器和断路器是电路中常见的安全保护装置。1.熔断器(1)结构特点:熔断器一般有封闭管式熔断器(装在电器设备上)和敞开插入式熔断器两种。封闭管式熔断器的保险丝被封闭在玻璃管内,敞开插入式熔断器的保险丝装在盒盖上。
注意①保险丝应安装在火线上,与所保护的电路串联。②保险丝熔断后,需排除故障并换上新保险丝后,电路才可工作。③在家庭电路中切勿用铜丝或铁丝代替保险丝,因为铜丝或铁丝熔点较高,在电流过大时,一般不会熔断,极易发生事故。
2.断路器保险丝的更换是比较麻烦的事。现在,家庭中常用断路器来替代闸刀开关和熔断器。
注意当电路被断路器切断后,不要急于使断路器复位,而应先找出发生电路故障的原因,排除故障后再接通电路。
家庭中常用断路器保护电路，当电流超过限制时就自动切断电路。如图甲和乙所示为断路器的工作原理，以下说法正确的是（　　）​A．该断路器是利用电流的磁效应制成B．双层金属片左边比右边热胀现象明显C．为了用电安全，断路器应该和零线相连D．当电路断开后，触点会自动复原
【答案】B【解析】A、该断路器是利用物体的热胀冷缩原理制成的，故A错误；B、双层金属片左边比右边热胀现象明显，故B正确；C、为了用电安全，断路器应该和火线相连，故C错误；D、当电路断开后，触点不会自动复原，故D错误。
(1)两孔式插座:左孔连接零线,右孔连接火线。使用时只要把两脚插头插入插孔即可。（巧记:左零右火巧记:左零右火上接地）(2)三孔式插座:左孔连接零线,右孔连接火线,上孔连接接地线。三脚插头的中间脚接用电器的金属外壳。
2.家用电器配置三脚插头的原因(1)当用电器火线的绝缘层被破坏,火线与用电器的金属壳相接触,金属壳上就有220伏的电压,如果这个用电器没有接地线,人触及此用电器就相当于接触火线,会发生触电事故。(2)当火线与用电器的金属外壳接触,而外壳接地时,电流会直接经接地线进入大地。此时会由于家庭电路中的电流过大而使断路器自动断开,切断电路。
如图所示为小刚所连的两盏白炽灯和两个插座的电路图。通电后发现不能正常工作。下面几个措施中可能引起危险的是（　　）A．拆掉开关S2，两条导线连在一起B．拆掉开关S3，两条导线连在一起C．拆掉插座甲，两条导线连在一起D．拆掉灯泡丙，两条导线连在一起
【答案】D【解析】、拆掉开关S2，两条导线连在一起，插座丁与插座甲串联，不会引起危险，不符合题意，故A错。B、拆掉开关S3，两条导线连在一起，灯乙与插座甲串联，不会引起危险，不符合题意，故B错；C、拆掉插座甲，两条导线连一起，闭合S3，灯乙组成通路，不会引起危险，不符合题意，故C错；D、拆掉灯丙，两条导线连在一起，当开关S1闭合时，将发生短路，会因电路中电流过大，易引起火灾，符合题意，故D正确；
如图所示，鸟儿落在110kV的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍然安然无恙，这是因为（　　）A．鸟儿有耐高压的天性，电流过不去B．鸟脚是干燥的，所以鸟体不导电C．鸟体电阻极大，所以无电流通过D．鸟脚间电线电阻远小于鸟儿电阻，通过鸟儿电流极小
【答案】D【解析】鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，根据I=U/R，通过鸟儿的电流极小，故不会对小鸟造成危害。

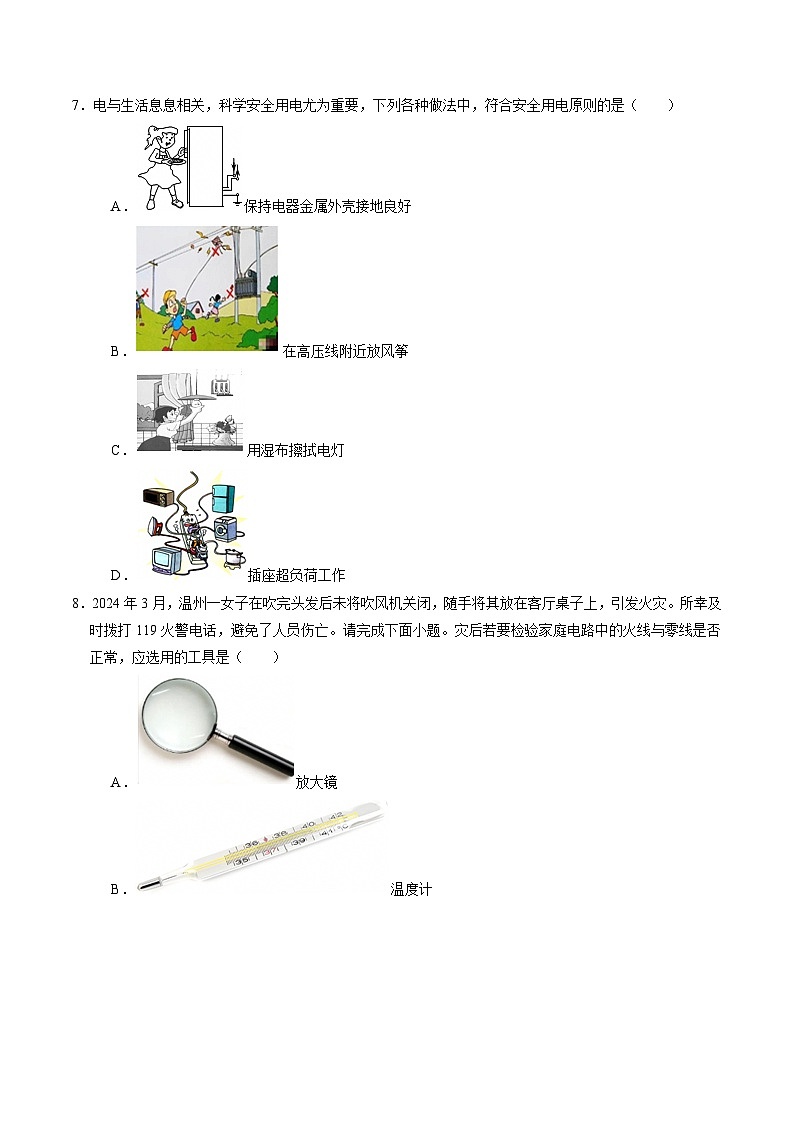

2、如图所示的做法中符合安全原则的是（　　）
【答案】D【解析】A、雷雨天里，大树也是很好的导体，电流会沿大树传到大地，所以雷雨天千万不要在大树下避雨，故A错误；B、小孩用手指直接插入插座的孔内，直接接触火线而触电，故B错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故D正确。

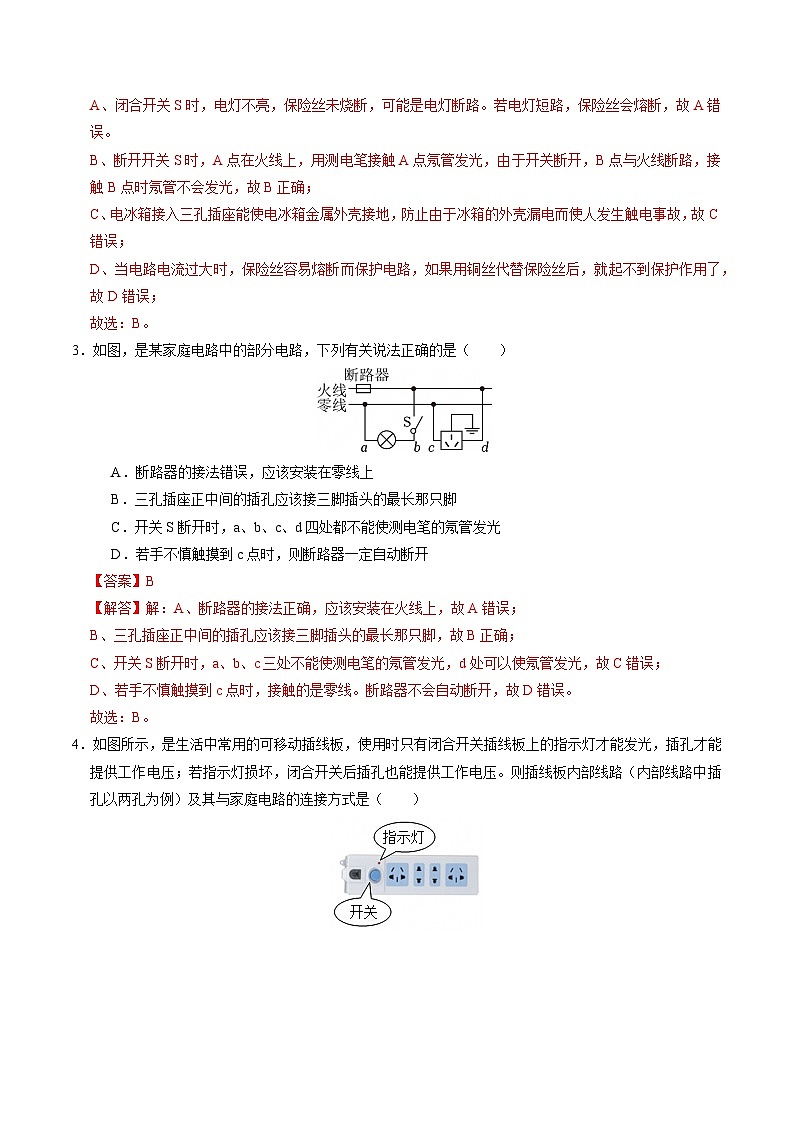

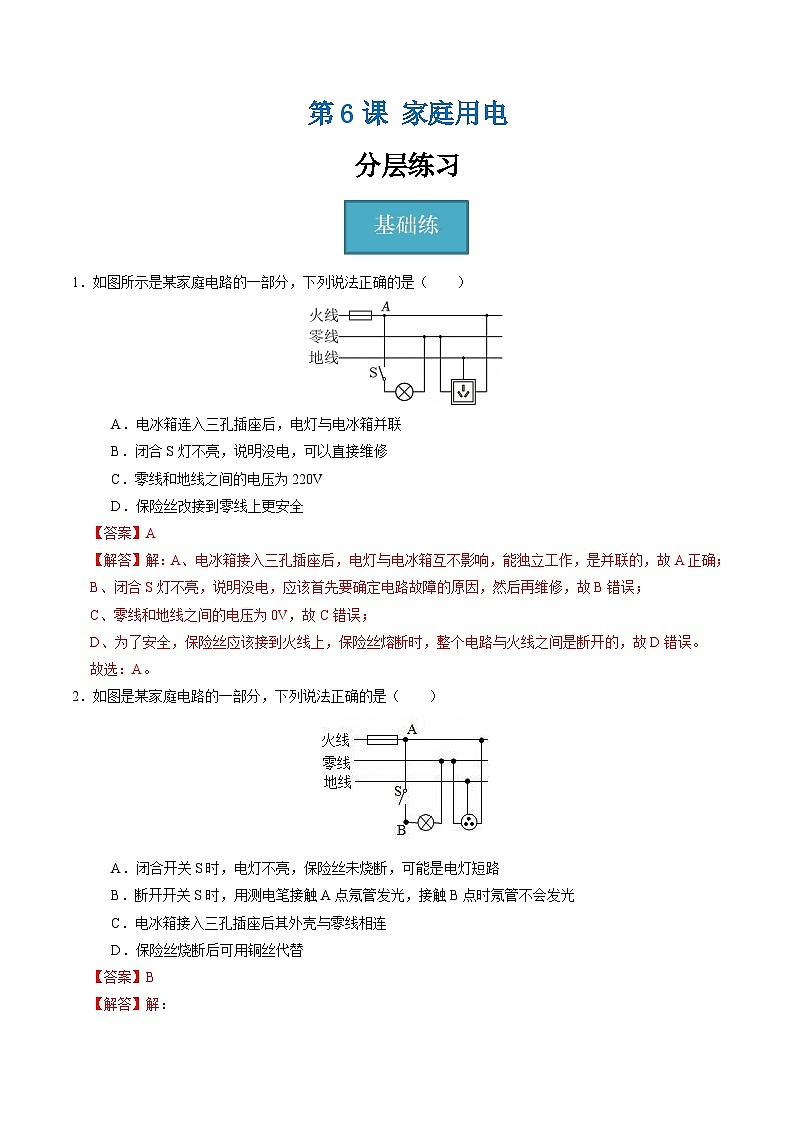

如图表示家庭电路的一部分，下列有关说法正确的是（　　）A．图中控制灯泡的开关连接错误B．断路器安装在Q处而不是P处C．测电笔检测地线孔时氖管发光D．三孔插座短路时电灯不能发光
【答案】D【解析】A、图中火线接在火线上，在更换灯泡时，断开开关，切断火线，更安全，开关连接正确，故A错误；B、由图可知，P点在火线上，因此断路器安装在P处而不是Q处，故B错误；C、试电笔与火线接触时，氖管发光，测电笔检测地线孔时氖管不发光，故C错误；D、三孔插座短路时，跳闸，电灯不能发光，故D正确。
“珍爱生命，安全用电”是人们在日常生活中必须具备的意识。下列关于家庭电路和安全用电的说法正确的是（　　）A．家用电器起火时应迅速用水扑灭B．为节省材料，家庭电路只铺设火线和零线C．断路器自动断开后，先排除故障再手动复位D．将电饭锅、电压力锅、电热水壶等用电器插在同一插座同时工作
【答案】C【解析】生活用水是导体，家用电器起火时，如果直接用水去灭火，会发生触电事故，故A错误；B、地线的作用是防止用电器外壳带电，人接触后发生触电事故。家庭电路要铺设火线、零线和地线，故B错误；C、断路器在故障排除后，断路器能手动复位，接通电路，也能手动切断电路，故C正确；D、许多大功率用电器的电源插头插在同一插线板上同时工作时，容易造成电路电流过大，烧毁保险丝，故D错误。
