人教版2023年新九年级物理暑假精品练第10讲电流的测量(原卷版+解析)

这是一份人教版2023年新九年级物理暑假精品练第10讲电流的测量(原卷版+解析)，共22页。试卷主要包含了会画简单的串、并联电路图；，能按要求设计简单的串并联电路；，电流的单位，常见用电器的电流值，6A等内容，欢迎下载使用。
1.了解串、并联电路的概念，掌握串、并联电路的特点；
2.会画简单的串、并联电路图；
3.能按要求设计简单的串并联电路；
4.能列举生活、生产中电路的连接方式，培养观察能力。
认识电流
1.小实验:观察灯泡的亮度
如图所示，将一只小灯泡用导线跟一节干电池连通,观察小灯泡的亮度;然后在这只小灯泡两端接两节干电池,观察小灯泡的亮度。
可以发现接上两节干电池供电时小灯泡更亮，说明两次通过灯丝的电流大小不同
电流与水流的类比
2.电流的概念
在物理学中，电流是表示电流强弱的物理量，通常用字母I表示。
定义：某段时间内通过横截面电荷量与所用时间的比值，即为电流。
表达式：（其中Q表示电荷量，即电荷所带电量的多少，单位：库伦，简称库，符号C；t表示时间，单位：秒（s））

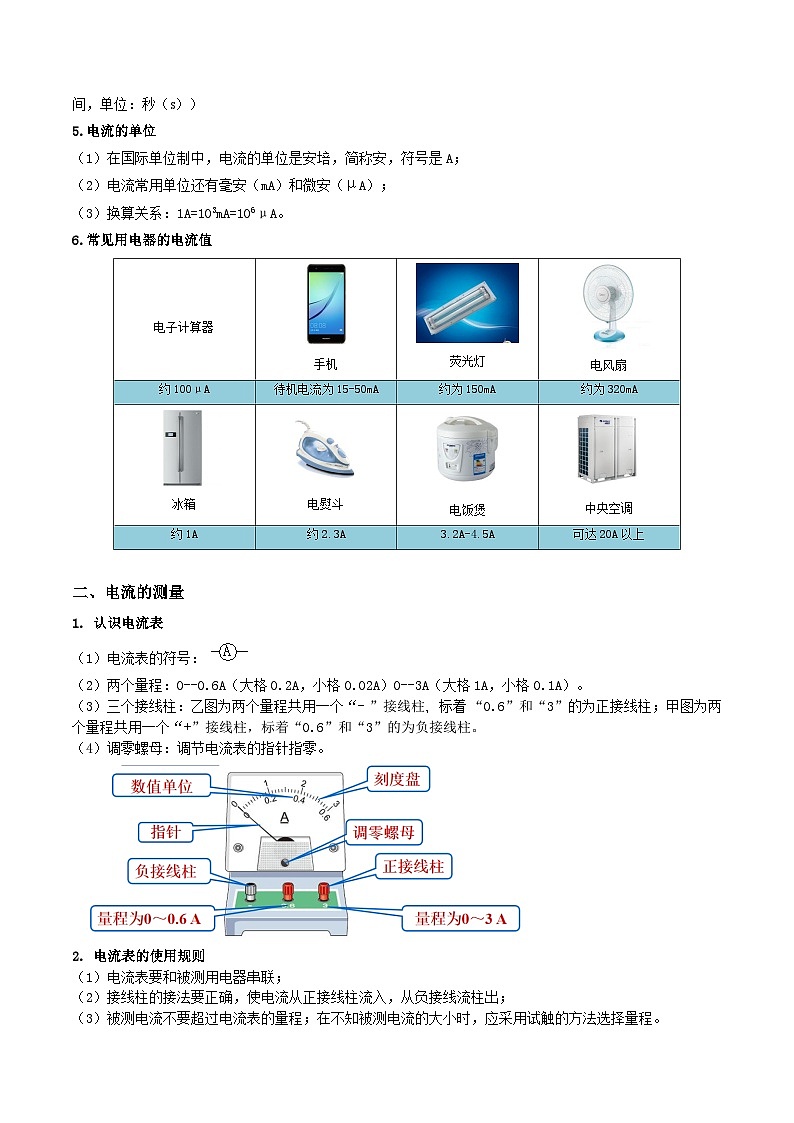

5.电流的单位
（1）在国际单位制中，电流的单位是安培，简称安，符号是A；
（2）电流常用单位还有毫安（mA）和微安（μA）；
（3）换算关系：1A=103mA=106μA。
6.常见用电器的电流值
二、电流的测量
认识电流表
（1）电流表的符号：
（2）两个量程：0--0.6A（大格0.2A，小格0.02A）0--3A（大格1A，小格0.1A）。
（3）三个接线柱：乙图为两个量程共用一个“- ”接线柱，标着 “0.6”和“3”的为正接线柱；甲图为两个量程共用一个“+”接线柱，标着“0.6”和“3”的为负接线柱。
（4）调零螺母：调节电流表的指针指零。

电流表的使用规则
（1）电流表要和被测用电器串联；
（2）接线柱的接法要正确，使电流从正接线柱流入，从负接线流柱出；
（3）被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用试触的方法选择量程。

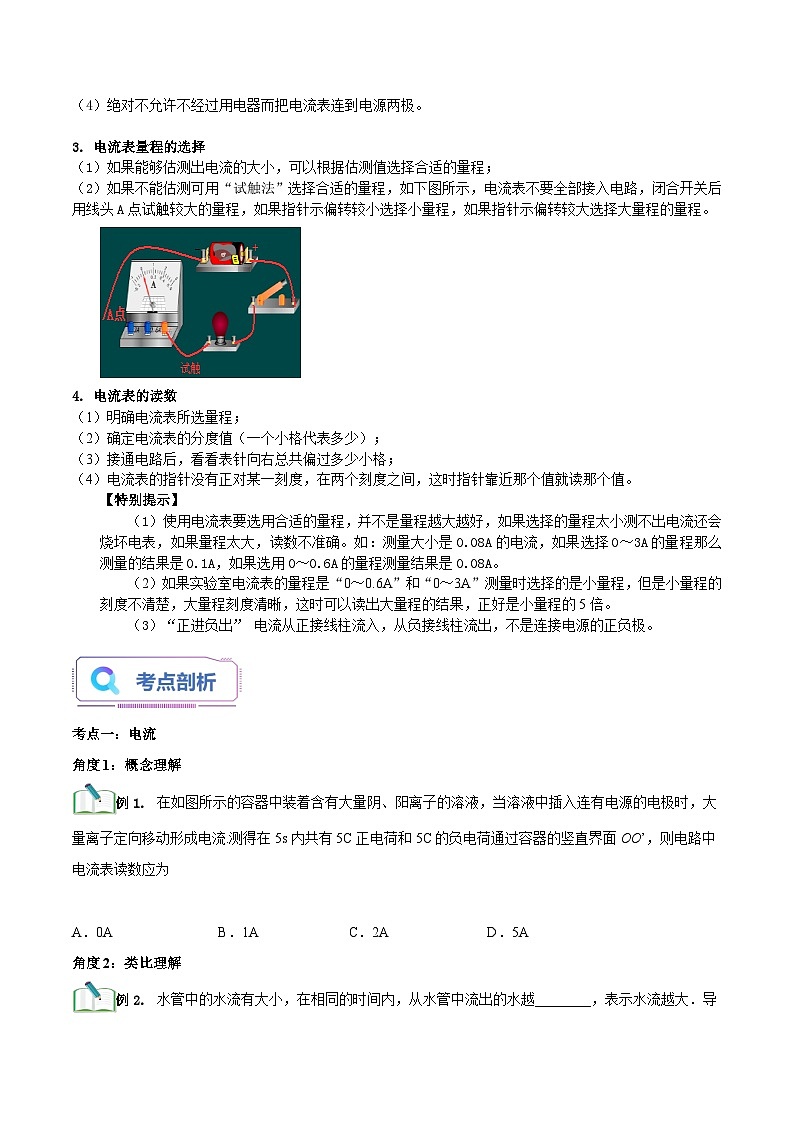

（4）绝对不允许不经过用电器而把电流表连到电源两极。

电流表量程的选择
（1）如果能够估测出电流的大小，可以根据估测值选择合适的量程；
（2）如果不能估测可用“试触法”选择合适的量程，如下图所示，电流表不要全部接入电路，闭合开关后用线头A点试触较大的量程，如果指针示偏转较小选择小量程，如果指针示偏转较大选择大量程的量程。

电流表的读数
（1）明确电流表所选量程；
（2）确定电流表的分度值（一个小格代表多少）；
（3）接通电路后，看看表针向右总共偏过多少小格；
（4）电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。
【特别提示】
（1）使用电流表要选用合适的量程，并不是量程越大越好，如果选择的量程太小测不出电流还会烧坏电表，如果量程太大，读数不准确。如：测量大小是0.08A的电流，如果选择0～3A的量程那么测量的结果是0.1A，如果选用0～0.6A的量程测量结果是0.08A。
（2）如果实验室电流表的量程是“0～0.6A”和“0～3A”测量时选择的是小量程，但是小量程的刻度不清楚，大量程刻度清晰，这时可以读出大量程的结果，正好是小量程的5倍。
（3）“正进负出” 电流从正接线柱流入，从负接线柱流出，不是连接电源的正负极。
考点一：电流
角度1：概念理解
例1.
在如图所示的容器中装着含有大量阴、阳离子的溶液，当溶液中插入连有电源的电极时，大量离子定向移动形成电流.测得在5s内共有5C正电荷和5C的负电荷通过容器的竖直界面OO’，则电路中电流表读数应为
A．0A B．1AC．2A D．5A
角度2：类比理解
例2.
水管中的水流有大小，在相同的时间内，从水管中流出的水越________，表示水流越大．导体中的电流也有大小．物理学中用________内通过导体横截面的________表示电流．电流用字母________表示．（像这种通过水流类比出电流的研究方法叫________． 公式：电流=电荷量/时间（I=Q/t Q表示电荷量，I表示电流，t表示时间）
考点二：电流表的连接
角度1：电流表的结构和使用方法
例3.
图中，能直接测量通过灯L1电流的电路是（ ）
A．B．C．D．
角度2：电流表读数和量程选择
例4.
连接电流表时，如果不能判断所测电流的大小，应采用试触法判断电流大小；试触法连接电流表时，如果电流表的正负接线柱接反了会出现图中的______图现象；如果选用电流表的挡位过小了会出现图中的______图现象；如果选用电流表的挡位过大了会出现图中的______图现象。
角度3：电流表使用时常见错误
例5.
如图所示电流表在测量前已经调零，使用时分别存在的问题，请在下面横线上写出造成其现象的原因。
甲的问题：__________________________________；
乙的问题：__________________________________；
丙的问题：___________________________________。
1．（2022·辽宁阜新·统考中考真题） 下列电路图中，能正确测量通过灯L2电流的电路是（ ）
A．B．C．D．
2．（2022·四川乐山·统考中考真题）下列数据中符合生活实际的是（ ）
A．家庭节能灯中的电流约为10AB．一个苹果的质量约为1kg
C．课桌的高度约为0.7mD．成年人的正常体温是39℃
3．（2022·山东菏泽·统考中考真题）关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（ ）
A．①③B．①④C．②③D．②④
4．（2021·四川攀枝花·统考中考真题）下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A．B．C．D．
5．（2021·山东枣庄·统考中考真题）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
6．（2022·贵州贵阳·统考中考真题）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联．开关S在干路上，电流表只通过L1的电流，导线不能交叉．
( )
7．（2022·四川成都·统考中考真题）小郑使用电流表测量小灯泡的电流，连接的实验电路如图甲所示。
（1）如果不能估计电流大小，他应把导线a接到电流表标有___________（选填“-”、“0.6”或“3”）的接线柱上，通过开关来试触并观察；
（2）闭合开关后，他观察到小灯泡正常发光，而电流表指针偏转角度很小，对于该现象，下列分析合理的是___________。
A．可能某处导线断了 B．可能电流表烧坏
C．电流表的量程过大 D．电源的电压过低
（3）某次测量中，小郑不小心将电流表的正、负接线柱接反了，造成表的指针反向偏转，为弄清原因，他查看了说明书，表头结构示意图如图乙，他作出如下分析：当反接时，电流方向改变，磁场对通电线圈的作用力方向改变，带动指针反偏，你认为小郑的上述分析_______（选填“有”或“没有”）道理。
1．如图所示，粗心的小强把电流表并联接在了L2的两端。如果闭合开关，可能会发生（ ）
A．L1发光，L2不发光B．L1不发光，L2发光
C．L1、L2都要发光D．L1、L2都不发光
2．如图所示是实验室用的一种电流表，下列关于该电流表的说法中正确的是它（ ）
A．有两个接线柱B．有三个量程
C．能测量的最大电流为0.6AD．使用0~3A量程时分度值为0.1A
3．在下列各电路图中，能正确地测出小灯泡L1电流的电路是（ ）
A．B．C．D．
4．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是（ ）
A．甲表＋、-接线柱接反了，乙表选接的量程小了B．甲表选接的量程小了，乙表＋、-接线柱接反
C．甲表＋、-接线柱接反了，乙表短路了D．甲表断路了，乙表短路了
5．自由电子在导体中定向移动形成电流。物理学上把单位时间通过导体横截面积的电荷叫电流。若用字母表示电荷，用字母表示通电时间，则电流的定义式为：。若流过导体的电流为，导体中要流过的电荷（为电荷的国际单位库仑），则通电时间为______s。
6．一位同学使用有0.6A和3A两个量程的电流表测电路中的电流，经过试触选用为宜，但这个量程刻度盘已经模糊不清，无法读数了，另一位同学从的刻度盘上看到指针正好指在2.3A处，从而判断出，实际电流值是 ___________A。
7．电流表是测量电流大小的仪表，使用时必须把电流表_______联在电路中；使电流从_______接线柱流入，从_______接线柱流出电流表；绝对不允许不经过_______把电流表直接接在电源的两极上；在电流表上读数时，先确认所使用的_______，然后确定电流表的_______，再看电流表的指针向右总共偏过多少个小格，从而读取数值，记录数值时必须写明单位。
8．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。再次调整后电流表指针如图丙所示，则电流表读数为______A。
9．根据如图甲所示的电路图，在乙图中用笔画线代替导线，把实物图连接起来（注意导线不得交叉）。
10．按如图所示的实物图画出相应的电路图。
水流
水定向移动形成水流
在相同的时间内， 流过水管某一横截面的水量越多， 水流越大
电流
电荷定义移动形成电流
在相同的时间内， 通过导体某一横截面的电荷越多， 电流越大
电子计算器
手机
荧光灯
电风扇
约100μA
待机电流为15-50mA
约为150mA
约为320mA
冰箱
电熨斗
电饭煲
中央空调
约1A
约2.3A
3.2A-4.5A
可达20A以上
第10讲 电流的测量
1.了解串、并联电路的概念，掌握串、并联电路的特点；
2.会画简单的串、并联电路图；
3.能按要求设计简单的串并联电路；
4.能列举生活、生产中电路的连接方式，培养观察能力。
认识电流
1.小实验:观察灯泡的亮度
如图所示，将一只小灯泡用导线跟一节干电池连通,观察小灯泡的亮度;然后在这只小灯泡两端接两节干电池,观察小灯泡的亮度。
可以发现接上两节干电池供电时小灯泡更亮，说明两次通过灯丝的电流大小不同
电流与水流的类比
2.电流的概念
在物理学中，电流是表示电流强弱的物理量，通常用字母I表示。
定义：某段时间内通过横截面电荷量与所用时间的比值，即为电流。
表达式：（其中Q表示电荷量，即电荷所带电量的多少，单位：库伦，简称库，符号C；t表示时间，单位：秒（s））
5.电流的单位
（1）在国际单位制中，电流的单位是安培，简称安，符号是A；
（2）电流常用单位还有毫安（mA）和微安（μA）；
（3）换算关系：1A=103mA=106μA。
6.常见用电器的电流值
二、电流的测量
认识电流表
（1）电流表的符号：
（2）两个量程：0--0.6A（大格0.2A，小格0.02A）0--3A（大格1A，小格0.1A）。
（3）三个接线柱：乙图为两个量程共用一个“- ”接线柱，标着 “0.6”和“3”的为正接线柱；甲图为两个量程共用一个“+”接线柱，标着“0.6”和“3”的为负接线柱。
（4）调零螺母：调节电流表的指针指零。

电流表的使用规则
（1）电流表要和被测用电器串联；
（2）接线柱的接法要正确，使电流从正接线柱流入，从负接线流柱出；
（3）被测电流不要超过电流表的量程；在不知被测电流的大小时，应采用试触的方法选择量程。
（4）绝对不允许不经过用电器而把电流表连到电源两极。

电流表量程的选择
（1）如果能够估测出电流的大小，可以根据估测值选择合适的量程；
（2）如果不能估测可用“试触法”选择合适的量程，如下图所示，电流表不要全部接入电路，闭合开关后用线头A点试触较大的量程，如果指针示偏转较小选择小量程，如果指针示偏转较大选择大量程的量程。

电流表的读数
（1）明确电流表所选量程；
（2）确定电流表的分度值（一个小格代表多少）；
（3）接通电路后，看看表针向右总共偏过多少小格；
（4）电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。
【特别提示】
（1）使用电流表要选用合适的量程，并不是量程越大越好，如果选择的量程太小测不出电流还会烧坏电表，如果量程太大，读数不准确。如：测量大小是0.08A的电流，如果选择0～3A的量程那么测量的结果是0.1A，如果选用0～0.6A的量程测量结果是0.08A。
（2）如果实验室电流表的量程是“0～0.6A”和“0～3A”测量时选择的是小量程，但是小量程的刻度不清楚，大量程刻度清晰，这时可以读出大量程的结果，正好是小量程的5倍。
（3）“正进负出” 电流从正接线柱流入，从负接线柱流出，不是连接电源的正负极。
考点一：电流
角度1：概念理解
例1.
在如图所示的容器中装着含有大量阴、阳离子的溶液，当溶液中插入连有电源的电极时，大量离子定向移动形成电流.测得在5s内共有5C正电荷和5C的负电荷通过容器的竖直界面OO’，则电路中电流表读数应为
A．0A B．1A C．2A D．5A
【答案】C
【详解】电路中电流表读数就表示电路中电流的大小，电路中电流表读数I＝＝2A．故选C．
【点睛】已知通过的正负电荷的电荷量和时间，根据公式I＝可求电路中电流表读数
角度2：类比理解
例2.
水管中的水流有大小，在相同的时间内，从水管中流出的水越________，表示水流越大．导体中的电流也有大小．物理学中用________内通过导体横截面的________表示电流．电流用字母________表示．（像这种通过水流类比出电流的研究方法叫________． 公式：电流=电荷量/时间（I=Q/t Q表示电荷量，I表示电流，t表示时间）
【答案】 多 单位时间 电荷量 I 类比法
【详解】水管中的水流有大小，在相同的时间内，从水管中流出的水越多，表示水流越大；导体中的电流也有大小，物理学中用单位时间内通过导体横截面的电荷量叫电流强度，电流用符号I表示，像这种通过水流类比出电流的研究方法叫类比法．
【点睛】本题考查的是对物理概念--电流，注意类比法在物理研究中的运用，难度不大．
考点二：电流表的连接
角度1：电流表的结构和使用方法
例3.
图中，能直接测量通过灯L1电流的电路是（ ）
A．B．C．D．
【答案】D
【详解】A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D．图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选D。
角度2：电流表读数和量程选择
例4.
连接电流表时，如果不能判断所测电流的大小，应采用试触法判断电流大小；试触法连接电流表时，如果电流表的正负接线柱接反了会出现图中的______图现象；如果选用电流表的挡位过小了会出现图中的______图现象；如果选用电流表的挡位过大了会出现图中的______图现象。
【答案】 乙 丙 甲
【详解】[1]电流表的正负接线柱接反，电流表的指针将反偏，即为乙图。
[2]电流表选择的挡位过小，电流表的指针偏转角度比较大，即为丙图。
[3]电流表选择的挡位过大，电流表的指针偏转角度比较小，即为甲图。
角度3：电流表使用时常见错误
例5.
如图所示电流表在测量前已经调零，使用时分别存在的问题，请在下面横线上写出造成其现象的原因。
甲的问题：__________________________________；
乙的问题：__________________________________；
丙的问题：___________________________________。
【答案】 电流表的正负接线柱接反了 电流表的量程选大了 电流表的量程选小了
【详解】[1]由甲图可知，指针反转，说明正负接线柱接反了。
[2]由乙图可知，指针偏转角度太小，说明量程选择过大了。
[3]由丙图可知，指针偏转角度已超过最大值，说明量程选择太小了。
1．（2022·辽宁阜新·统考中考真题） 下列电路图中，能正确测量通过灯L2电流的电路是（ ）
A．B．C．D．
【答案】C
【详解】解：
A．图中电流表测干路电流，测流过L1、L2的总电流，故A不符合题意；
B．图中电流表A与L1串联，但电流表正负接线柱接反了，故B不符合题意；
C．图中电流表A与L2串联，电流表的正负接线柱正确，电流表能测L2支路电流，故C符合题意；
D．图中电流表A与L1串联，电流表测量L1支路电流，故D不符合题意。
故选C。
2．（2022·四川乐山·统考中考真题）下列数据中符合生活实际的是（ ）
A．家庭节能灯中的电流约为10AB．一个苹果的质量约为1kg
C．课桌的高度约为0.7mD．成年人的正常体温是39℃
【答案】C
【详解】A．家庭节能灯中的电流约为0.1A，故A不符合题意；
B．一个苹果的质量约为200g，故B不符合题意；
C．中学生的身高约为1.6m，课桌差不多是人身高的一半，故课桌的高度约为0.7m，故C符合题意；
D．成年人的正常体温是37℃，若成年人的体温是39℃，则说明是高烧，故D不符合题意。
故选C。
3．（2022·山东菏泽·统考中考真题）关于如图所示的电路有以下判断：①L1和L2两灯泡串联，②L1和L2两灯泡并联，③电流表A1测灯泡L1的电流，④电流表A2测电路中的总电流。其中正确的有（ ）
A．①③B．①④C．②③D．②④
【答案】D
【详解】由电路图分析可知L1和L2两灯泡是并联，电流表A1测灯泡L2的电流，电流表A2测电路中的总电流，故②④符合题意，故D符合题意，ABC不符合题意。
故选D。
4．（2021·四川攀枝花·统考中考真题）下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A．B．C．D．
【答案】C
【详解】A．如图，两个灯泡并联，电流表测量通过灯L1的电流，但正负接线柱反接，故A不合题意；
B．如图，两个灯泡并联，电流表测量通过干路的电流，故B不合题意；
C．如图，两个灯泡并联，电流表测量通过灯L1的电流，正负接线柱连接正确，故C合题意；
D．如图，两个灯泡并联，电流表测量通过灯L2的电流，故D不合题意。
故选C。
5．（2021·山东枣庄·统考中考真题）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
【答案】 正负接线柱反接 改接小量程
【详解】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
6．（2022·贵州贵阳·统考中考真题）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联．开关S在干路上，电流表只通过L1的电流，导线不能交叉．
( )
【答案】
【详解】根据题意知道，两灯并联，开关S在干路上，电流表只通过L1的电流，所以电流表在L1的支路上，在不确定电流大小的情况下，电流表选用大量程与灯串联，故电路如下所示：
7．（2022·四川成都·统考中考真题）小郑使用电流表测量小灯泡的电流，连接的实验电路如图甲所示。
（1）如果不能估计电流大小，他应把导线a接到电流表标有___________（选填“-”、“0.6”或“3”）的接线柱上，通过开关来试触并观察；
（2）闭合开关后，他观察到小灯泡正常发光，而电流表指针偏转角度很小，对于该现象，下列分析合理的是___________。
A．可能某处导线断了 B．可能电流表烧坏
C．电流表的量程过大 D．电源的电压过低
（3）某次测量中，小郑不小心将电流表的正、负接线柱接反了，造成表的指针反向偏转，为弄清原因，他查看了说明书，表头结构示意图如图乙，他作出如下分析：当反接时，电流方向改变，磁场对通电线圈的作用力方向改变，带动指针反偏，你认为小郑的上述分析_______（选填“有”或“没有”）道理。
【答案】 3 C 有
【详解】（1）[1]如果不能估计电流大小，为了不损坏电流表，应先选择电流表的大量程进行试触，即把导线a接到电流表标有3的接线柱上，通过开关来试触并观察。
（2）[2]闭合开关后，小灯泡正常发光，则说明电路处于通路状态，而电流表指针偏转角度很小，则原因可能是电流表的量程过大，故ABD不符合题意，C符合题意。
故选C。
（3）[3]通电导线在磁场中的受力方向与磁场和电流的方向均有关，当反接时，磁场的方向不变，而电流的方向相反，故此时通电线圈在磁场中的受力方向相反，带动指针反偏，故小郑的上述分析有道理。
1．如图所示，粗心的小强把电流表并联接在了L2的两端。如果闭合开关，可能会发生（ ）
A．L1发光，L2不发光B．L1不发光，L2发光
C．L1、L2都要发光D．L1、L2都不发光
【答案】A
【详解】如图所示，电流表并联在电灯L2两端，将电灯L2短路，L2不会发光；电流表与灯L1串联接入电路，电源不会短路，灯L1发光，故BCD不符合题意，A符合题意。
故选A。
2．如图所示是实验室用的一种电流表，下列关于该电流表的说法中正确的是它（ ）
A．有两个接线柱B．有三个量程
C．能测量的最大电流为0.6AD．使用0~3A量程时分度值为0.1A
【答案】D
【详解】A．根据图像可知，电流表有“-”、“0.6”、“3”三个接线柱，故A错误；
B．电流表是测量电流的仪表，有“”、“”两个量程，故B错误；
C．电流表有“”量程，所以可以最大测量3A电流，故C错误；
D．当使用量程时，可以测量3A电流，一共有30小格，所以每小格表示0.1A，即分度值为0.1A，故D正确。
故选D。
3．在下列各电路图中，能正确地测出小灯泡L1电流的电路是（ ）
A．B．C．D．
【答案】A
【详解】A．电流表与L1串联，测与L1的电流，故A符合题意；
B．电流表在干路中，测干路中的电流，故B不符合题意；
C．电流表与L2串联，测与L2的电流，故C不符合题意；
D．电流表与L1串联，但接线柱接错了，故D不符合题意。
故选A。
4．两位同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电表指针摆动分别出现了如图甲、乙所示的两种情况。分析在电流表的使用上，分别存在的问题是（ ）
A．甲表＋、-接线柱接反了，乙表选接的量程小了B．甲表选接的量程小了，乙表＋、-接线柱接反
C．甲表＋、-接线柱接反了，乙表短路了D．甲表断路了，乙表短路了
【答案】A
【详解】甲图中的指针反转，说明出现的问题是正负接线柱接反了，乙图中的指针偏转角度太大，说明出现的问题是量程太小了，故BCD不符合题意，A符合题意。
故选A。
5．自由电子在导体中定向移动形成电流。物理学上把单位时间通过导体横截面积的电荷叫电流。若用字母表示电荷，用字母表示通电时间，则电流的定义式为：。若流过导体的电流为，导体中要流过的电荷（为电荷的国际单位库仑），则通电时间为______s。
【答案】100
【详解】若流过导体的电流为，导体中要流过的电荷，根据，则通电时间为
6．一位同学使用有0.6A和3A两个量程的电流表测电路中的电流，经过试触选用为宜，但这个量程刻度盘已经模糊不清，无法读数了，另一位同学从的刻度盘上看到指针正好指在2.3A处，从而判断出，实际电流值是 ___________A。
【答案】0.46
【详解】电流表的两个量程使用同一个表盘，指针在大量程的示数是小量程的5倍；选用这一量程的示数是2.3A；所以准确的数值是
7．电流表是测量电流大小的仪表，使用时必须把电流表_______联在电路中；使电流从_______接线柱流入，从_______接线柱流出电流表；绝对不允许不经过_______把电流表直接接在电源的两极上；在电流表上读数时，先确认所使用的_______，然后确定电流表的_______，再看电流表的指针向右总共偏过多少个小格，从而读取数值，记录数值时必须写明单位。
【答案】 串 正 负 用电器 量程 分度值
【详解】[1]电流表相当于导线，电流表必须串联在电路中。
[2][3]电流必须从电流表的正接线柱流入、负接线柱流出，若正负接线柱接反了，指针会反偏。
[4]绝对不允许将电流表不经过用电器直接接在电源两极，避免造成电源短路。
[5][6]根据电流表的读数方法可得，先确定电流表的量程，然后根据量程认清电流表的分度值，根据指针的位置读出示数，并记录数值和标明单位。
8．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。再次调整后电流表指针如图丙所示，则电流表读数为______A。
【答案】 正负接线柱接反了 换接0～0.6A量程 0.26
【详解】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，即电流表指针反向偏转，说明电流表正负接线柱接反。
[2]断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。
[3]使用0～0.6A量程时，电流表分度值为0.02A，指针在0.2A右边第3个格，示数为0.26A。
9．根据如图甲所示的电路图，在乙图中用笔画线代替导线，把实物图连接起来（注意导线不得交叉）。
【答案】
【详解】甲图中，两灯串联，测量电路中电流，电流表可选用小量程串联在电路中，如下图所示：
10．按如图所示的实物图画出相应的电路图。
【答案】
【详解】原电路中，灯泡与电流表串联，开关控制整个电路，根据实物图画出电路图，如下所示：
水流
水定向移动形成水流
在相同的时间内， 流过水管某一横截面的水量越多， 水流越大
电流
电荷定义移动形成电流
在相同的时间内， 通过导体某一横截面的电荷越多， 电流越大
电子计算器
手机
荧光灯
电风扇
约100μA
待机电流为15-50mA
约为150mA
约为320mA
冰箱
电熨斗
电饭煲
中央空调
约1A
约2.3A
3.2A-4.5A
可达20A以上
