初中物理人教版（2024）九年级全册第2节 电流和电路同步训练题

这是一份初中物理人教版（2024）九年级全册第2节 电流和电路同步训练题，共39页。试卷主要包含了单选题，多选题，填空题，实验题，作图题等内容，欢迎下载使用。
一、单选题
1. 通常情况下，下列物体属于导体的是（ ）
A. 铅笔芯B. 塑料尺C. 橡皮D. 考试试卷
2. 小郑设计了一款可以取暖的台灯，闭合开关S1，只有灯泡L发光，再闭合S2发热丝R加热取暖；但是只闭合S2时，灯泡和发热丝都不工作，则下列电路符合设计要求的是（ ）
A. B.
C. D.
3. 小明发现身上的化纤衣服易“吸”毛绒，下列现象中与“吸”毛绒原理相同的是（ ）
A. 地球“吸”地面上一切物体
B. 梳头后的梳子会“吸”头发
C. 吃冷饮时，冷饮“吸”嘴唇
D. 两光滑铅块压紧后“吸”住
4. 小明在中国科技馆“探索与发现”展厅观察到一个“静电滚球”的展品，如图所示，展品由一个中心电极、一些金属小球和一个接地的环形金属板三部分构成，当观众转动手柄时，金属小球会在中心电极与接地的金属板之间来回运动，原因之一是转动手柄使中心电极带正电，此时由于静电感应，金属小球内原本无序的电荷重新排布，靠近中心电极的一侧带负电荷，远离中心电极的一侧将带（ ）

A. 正电荷B. 负电荷
C. 不带电D. 正电荷和负电荷都有可能

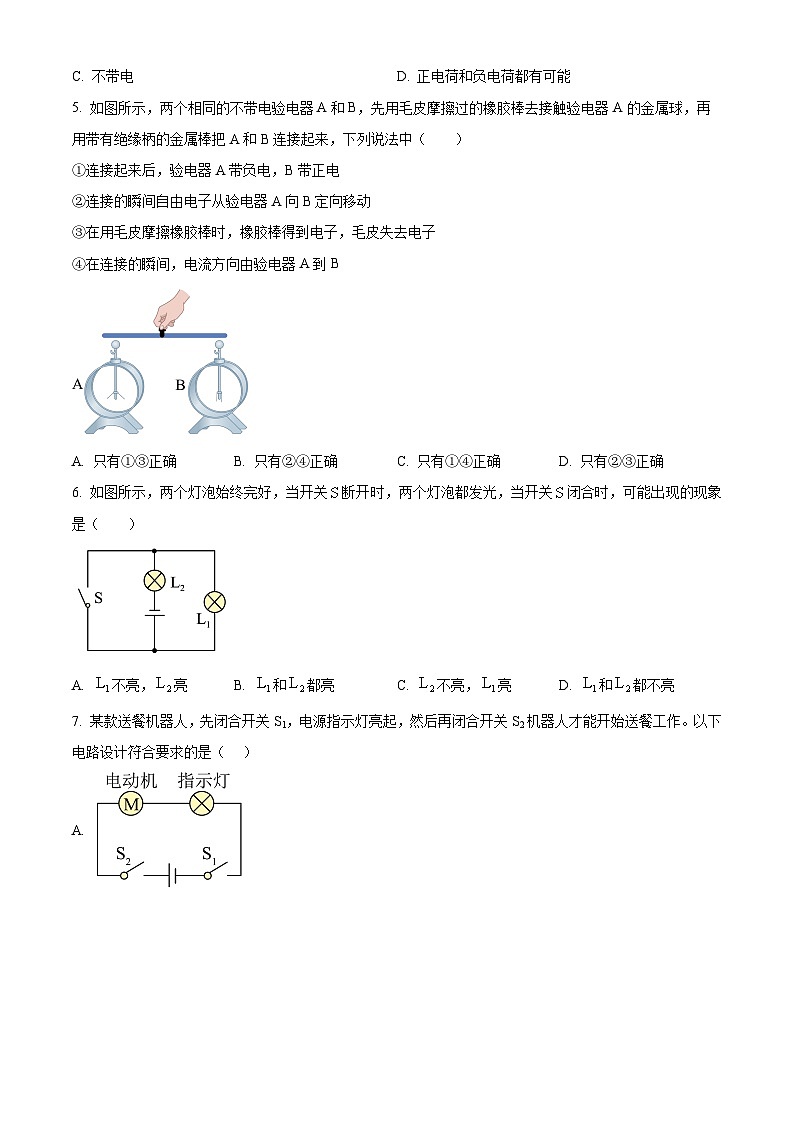

5. 如图所示，两个相同的不带电验电器A和B，先用毛皮摩擦过的橡胶棒去接触验电器A的金属球，再用带有绝缘柄的金属棒把A和B连接起来，下列说法中（ ）
①连接起来后，验电器A带负电，B带正电
②连接的瞬间自由电子从验电器A向B定向移动
③在用毛皮摩擦橡胶棒时，橡胶棒得到电子，毛皮失去电子
④在连接的瞬间，电流方向由验电器A到B

A. 只有①③正确B. 只有②④正确C. 只有①④正确D. 只有②③正确
6. 如图所示，两个灯泡始终完好，当开关断开时，两个灯泡都发光，当开关闭合时，可能出现的现象是（ ）

A. 不亮，亮B. 和都亮C. 不亮，亮D. 和都不亮
7. 某款送餐机器人，先闭合开关S1，电源指示灯亮起，然后再闭合开关S2机器人才能开始送餐工作。以下电路设计符合要求的是（ ）
A.
B.
C.
D.
8. 老师给小龙一个密封盒，其表面可见两个开关S1、S2和两盏灯L1、L2。为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合S1，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都熄灭。符合上述实验结果的连接方式为（ ）
A. B.
C. D.
9. 如图是某款空气净化器的工作原理图，受到污染的空气被净化器吸入后，颗粒物进入电离区带上正电荷，然后被集尘器上的带电金属网捕获。下列说法正确的是（ ）

A. 颗粒物经电离创造了电荷
B. 集尘器上的金属网带正电
C. 金属网吸引颗粒物原理异种电荷相互吸引
D. 空气净化器利用带电体吸引轻小物体的性质
10. 图所示的是某电动独轮车。其工作情境是：电源开关闭合指示灯L亮起，独轮车处于待机状态；然后人站在独轮车上时开关自动闭合，电动机启动，独轮车开始运动。下列电路设计满足上述情境的是（ ）

A. B.
C. D.
11. 如图所示，试通过一个开关将电炉中的两个发热元件R1和R2并联到电源上。当开关按图中的哪种连接能符合要求（ ）

A. B.
C. D.
二、多选题
12. 小明探究并联电路的电流规律时使用的电路图甲。用电流表分别测出A、B、C三处的电流IA、IB、IC。没有及时将数据整理到相应表格中而是随手记录到草纸上。如图乙，已知L1的电阻大于L2的电阻。下列选项中电流均正确的是（ ）

A. IA=0.9A IB=0.2A
B. IA=0.2A IB=0.9A
C. IA=0.2A IC=1.1A
D. IB=0.2A IC=0.9A
三、填空题
13. 甲、乙、丙三位同学在做“用电流表测电流”分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

甲同学的问题：________________；
乙同学的问题：______________；
丙同学的问题：______________。
14. 如图所示，当带电的塑料棒靠近轻质铝箔条的一端时，铝箔条会偏转，这是因为带电体具有 ______。

15. 电流表的读数为________。

16. 摩擦过的气球吸引纸屑是因为______，气球吸引纸屑的同时纸屑也吸引气球，其原因是______。

17. 如图是一种定时课间音乐播放装置原理图，“播放器”是有电流通过时会播放音乐的装置：“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于___________（选填“断开”或“闭合”）状态时，播放器会播放音乐，此时播放器和指示灯是________联的（选填“串”或“并”）。若“播放器”不播放音乐，因为播放器___________（选填“断路”或“被短路”）。

18. 三个带电的轻质小球出现如图所示现象，若A球带正电，则因为A球______（选填“失去”或者“得到”）电子，由图可知，B球带______电，C球带_________电。

四、实验题
19. 在“探究并联电路中的电流关系”实验中：

（1）小明想测量干路电流，连接的电路如图所示，检查电路发现只有一根导线接错了，请在这根导线上画“×”，并改正______；
（2）测出的电流如上表所示，由此得出初步结论：______（只写表达式）。为了得出普遍的规律，应当进行多次实验。操作方法是：______；
（3）此次测量中发现，灯泡L1比L2______（选填“亮”或“暗”），若两灯泡灯丝的长度相同，______的灯丝更粗。
五、作图题
20. 如图所示，请根据题目给出的实物图，在虚线框内画出相应的电路图。

21. 图甲是一款可充电无线电动拖地机，闭合开关S后，拖地机主体前端的电动机即可带动抹布擦地，旁边的灯可在打扫较暗处时辅助照明，该灯只有在拖地机擦地过程中才能使用，不能单独工作。请根据以上信息，将图乙中的电路图补充完整。
一、单选题
（2022·内蒙古通辽·统考中考真题）
22. 有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A. B. C. D.
（2022·湖北鄂州·统考中考真题）
23. 老师展示了四个电路图，当开关S闭合后，灯L与电阻R串联的电路图是（ ）
A. B.
C. D.
（2023·内蒙古通辽·统考中考真题）
24. 常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A. B. C. D.
（2022·湖南常德·中考真题）
25. 用塑料梳子梳头发时，头发容易被梳子“粘”起。下列现象中“粘”的原因与其相同的是（ ）
A. 两个铅柱底面削平挤压后能“粘”在一起
B. 干燥的天气里，化纤布料的衣服容易“粘”在身上
C. 用湿手拿冰冻的东西，手被粘住了
D. 用硬纸片盖住装满水的玻璃杯并倒置，纸片“粘”在杯口
（2021·统考中考真题）
26. 图示的四种用品中，通常情况下属于导体的是（ ）
A. 金属勺
B. 瓷碗
C. 塑料壳
D. 木铲
（2021·江苏镇江·统考中考真题）
27. 甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。由此可判断（ ）
A. 甲带正电B. 乙带正电C. 乙不带电D. 丙带负电
（2019·湖南湘西·中考真题）
28. 如图所示的实物电路，关于它的电路图画法正确的是
A. B. C. D.
（2022·重庆·统考中考真题）
29. 如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（ ）
A. B.
C. D.
（2022·四川内江·统考中考真题）
30. 关于摩擦起电和电路，下列说法正确的是（ ）
A. 图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B. 图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C. 图丙中，可以用导线将电池正负极长时间直接连接
D. 图丁中，小彩灯之间的连接方式是并联
（2021·重庆·统考中考真题）
31. “工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（ ）
A. B.
C. D.
（2015·陕西·中考真题）
32. 如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ）
A. L1与L2串联
B. 电流表A1测L1的电流
C. 当开关S2断开时,通过L1的电流变小
D. 当开关S2断开时，电流表A2的示数变小
二、填空题
（2021·山东枣庄·统考中考真题）
33. 小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
（2022·辽宁朝阳·统考中考真题）
34. 如图所示，汽车在转向前。司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为_________ ，转向杆相当干电路中的___________ 。
（2022·四川遂宁·统考中考真题）
35. 用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），金属箔因失去电子带上______电荷，接触瞬间电流的方向是______（选填“金属球到玻璃棒”或“玻璃棒到金属球”）。
（2022·广东·统考中考真题）
36. 与毛皮摩擦过的橡胶棒因得到电子而带___________电。用带电的橡胶棒接触验电器的金属球，金属箔张开，如图所示。这两片金属箔带___________种电荷。
（2022·江苏常州·统考中考真题）
37. “新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯处发生_________。
三、作图题
（2022·广东深圳·统考中考真题）
38. 如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
四、实验题
（2022·陕西·统考中考真题）
39. 在“探究并联电路电流特点”的实验中，小华设计了如图-1所示的电路进行实验。
（1）连接电路时，开关应处于______状态；
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程，闭合开关，测得A、B、C三处的电流分别为IA 、IB、IC。更换多组______（选填“相同”或“不同”）规格的灯泡重复实验，部分实验数据如表所示；
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流关系是______（写出关系式）；
（4）小华在某次实验时，测得C处电流IC为0.30 A，观察到A处电流表指针位置如图-3所示，则A处电流大小为______A。
第十五章 电流和电路-基础练
一、单选题
1. 通常情况下，下列物体属于导体的是（ ）
A. 铅笔芯B. 塑料尺C. 橡皮D. 考试试卷
【答案】A
【解析】
【详解】通常情况下，铅笔芯主要由石墨制成，属于导体；塑料尺、橡皮与透明胶带由塑料或橡胶制成，是绝缘体；考试试卷不容易导电，是绝缘体。
故选A。
2. 小郑设计了一款可以取暖的台灯，闭合开关S1，只有灯泡L发光，再闭合S2发热丝R加热取暖；但是只闭合S2时，灯泡和发热丝都不工作，则下列电路符合设计要求的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】根据题意可知，闭合开关S1只有灯泡L发光，再闭合S2，发热丝R加热取暖；只闭合S2时，灯泡和发热丝都不工作，这说明灯泡L与发热丝R是并联的，S1在干路上控制整个电路，S1在发热丝R的支路上，故B符合题意，ACD不符合题意。
故选B。
3. 小明发现身上的化纤衣服易“吸”毛绒，下列现象中与“吸”毛绒原理相同的是（ ）
A. 地球“吸”地面上一切物体
B. 梳头后的梳子会“吸”头发
C. 吃冷饮时，冷饮“吸”嘴唇
D. 两光滑铅块压紧后“吸”住
【答案】B
【解析】
【详解】身上的化纤衣服易“吸”毛绒，属于摩擦起电。
A．地面附近的物体会受到地球的吸引而产生的力，故不符合题意；
B．用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷而互相吸引，故符合题意；
C．冷饮“吸”嘴唇，是因为唾液遇冷发生了凝固现象，故不符合题意；
D．两铅块被压紧后会“吸”住彼此，说明分子之间存在引力，故不符合题意。
故选B。
4. 小明在中国科技馆“探索与发现”展厅观察到一个“静电滚球”的展品，如图所示，展品由一个中心电极、一些金属小球和一个接地的环形金属板三部分构成，当观众转动手柄时，金属小球会在中心电极与接地的金属板之间来回运动，原因之一是转动手柄使中心电极带正电，此时由于静电感应，金属小球内原本无序的电荷重新排布，靠近中心电极的一侧带负电荷，远离中心电极的一侧将带（ ）

A. 正电荷B. 负电荷
C. 不带电D. 正电荷和负电荷都有可能
【答案】A
【解析】
【详解】电荷间作用规律是：同种电荷相互排斥，异种电荷相互吸引。转动手柄使中心电极带正电，由于电荷之间的相互作用规律可知，金属小球内靠近中心电极一侧带负电荷，远离中心电极一侧带正电荷，故A符合题意，BCD不符合题意。
故选A。
5. 如图所示，两个相同的不带电验电器A和B，先用毛皮摩擦过的橡胶棒去接触验电器A的金属球，再用带有绝缘柄的金属棒把A和B连接起来，下列说法中（ ）
①连接起来后，验电器A带负电，B带正电
②连接的瞬间自由电子从验电器A向B定向移动
③在用毛皮摩擦橡胶棒时，橡胶棒得到电子，毛皮失去电子
④在连接的瞬间，电流方向由验电器A到B

A. 只有①③正确B. 只有②④正确C. 只有①④正确D. 只有②③正确
【答案】D
【解析】
【详解】①毛皮摩擦过的橡胶棒带负电，接触验电器A的金属球，A验电器金属薄片张开是由于它们都带上负电荷，连接AB后，B也带负电，故①错误；
②A带负电，B不带电，所以连接AB后，自由电子从A流向B，形成瞬间电流，故②正确；
③用毛皮摩擦橡胶棒时，毛皮上的电子转移到橡胶棒上，橡胶棒得到电子，带负电，毛皮失去电子，带正电，故③正确；
④连接AB后，自由电子从A流向B形成瞬间电流，电流的方向与负电荷定向移动的方向相反，电流方向由B到A，故④错误。
故选D。
6. 如图所示，两个灯泡始终完好，当开关断开时，两个灯泡都发光，当开关闭合时，可能出现的现象是（ ）

A. 不亮，亮B. 和都亮C. 不亮，亮D. 和都不亮
【答案】A
【解析】
【详解】由图可知，当开关断开时，两个灯泡串联，当开关闭合后，被短路，只有L2的简单电路，故只有亮。
故选A。
7. 某款送餐机器人，先闭合开关S1，电源指示灯亮起，然后再闭合开关S2机器人才能开始送餐工作。以下电路设计符合要求的是（ ）
A.
B.
C.
D.
【答案】D
【解析】
【详解】A．图中两个开关和电动机及灯泡串联，两个开关同时闭合，电动机和灯泡才能工作，故A不符合题意；
B．图中灯泡和电动机并联，S1和灯泡在一条支路，S2和电动机在另一条支路，只闭合开关S1，灯泡发光，只闭合开关S2，电动机工作，故B不符合题意；
C．图中灯泡和电动机并联，S1在干路中，S2和灯泡在一条支路，只闭合开关S1，电动机工作，再闭合开关S2，灯泡发光，故C不符合题意；
D．图中灯泡和电动机并联，S1在干路中，S2和电动机在一条支路，只闭合开关S1，灯泡发光，再闭合开关S2，电动机工作，故D符合题意。
故选D。
8. 老师给小龙一个密封盒，其表面可见两个开关S1、S2和两盏灯L1、L2。为了探究开关和灯在密封盒内是如何连接的，小龙进行了如下操作：先闭合S1，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都熄灭。符合上述实验结果的连接方式为（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】A．由图可知，先闭合S1时，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，灯L2发光，故A不符合题意；
B．由图可知，先闭合S1时，只有灯L1发光；又闭合S2，两灯都发光：再断开S1，两灯都不发光，故B符合题意；
C．由图可知，先闭合S1时，两灯不发光；故C不符合题意。
D．由图可知，先闭合S1时，两灯都发光；故D不符合题意。
故选B。
9. 如图是某款空气净化器的工作原理图，受到污染的空气被净化器吸入后，颗粒物进入电离区带上正电荷，然后被集尘器上的带电金属网捕获。下列说法正确的是（ ）

A. 颗粒物经电离创造了电荷
B. 集尘器上的金属网带正电
C. 金属网吸引颗粒物原理是异种电荷相互吸引
D. 空气净化器利用带电体吸引轻小物体的性质
【答案】C
【解析】
【详解】A．颗粒物进入电离区带上正电荷，是电荷发生了转移，没有创造电荷，故A错误；
B．颗粒物进入电离区带上正电荷，且被集尘器上的带电金属网捕获，根据电荷间的相互作用规律可知，集尘器上的金属网带负电，故B错误；
CD．颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，由此可知，金属网吸引颗粒物原理是异种电荷相互吸引，空气净化器利用了异种 电荷相互吸引的原理，故C正确，D错误。
故选C。
10. 图所示的是某电动独轮车。其工作情境是：电源开关闭合指示灯L亮起，独轮车处于待机状态；然后人站在独轮车上时开关自动闭合，电动机启动，独轮车开始运动。下列电路设计满足上述情境的是（ ）

A. B.
C. D.
【答案】A
【解析】
【详解】由题意可知，当电源开关S1闭合时指示灯L亮起，然后人站在独轮车上时开关S2自动闭合，电动机M才能启动，说明电动机和指示灯可以独立工作、互不影响即为并联，且开关S1位于干路，开关S2位于电动机支路。
A．电动机和指示灯并联，开关S1位于干路，开关S2位于电动机支路，故A符合题意；
B．电动机和指示灯串联，两个开关串联在电路中，故B不符合题意；
C．闭合开关S2将电源短路，闭合开关S1，电动机和指示灯串联，故C不符合题意；
D．电动机和指示灯并联，开关S1位于电动机支路，开关S2位于灯泡支路，故D不符合题意。
故选A。
11. 如图所示，试通过一个开关将电炉中的两个发热元件R1和R2并联到电源上。当开关按图中的哪种连接能符合要求（ ）

A. B.
C. D.
【答案】B
【解析】
【详解】A．图中电流依次通过两个电阻，串联电路，故A不符合题意；
B．假设电流从电源的左边接线柱流入，则流经中间的导线后分成两条支路，然后分别向左、右两侧通过R1、R2后又汇合一起进入电源的右边接线柱，所以两个电阻是并联连接的，故B符合题意；
C．图中R1被中间的导线短路，相当于电路中只有R2的简单电路，故C不符合题意；
D．图中R1相当于未接入电路，电路中只有R2的简单电路，故D不符合题意。
故选B。
二、多选题
12. 小明探究并联电路的电流规律时使用的电路图甲。用电流表分别测出A、B、C三处的电流IA、IB、IC。没有及时将数据整理到相应表格中而是随手记录到草纸上。如图乙，已知L1的电阻大于L2的电阻。下列选项中电流均正确的是（ ）

A. IA=0.9A IB=0.2A
B. IA=0.2A IB=0.9A
C. IA=0.2A IC=1.1A
D. IB=0.2A IC=0.9A
【答案】BC
【解析】
【详解】由图可知，两灯并联，则C处的电流等于A、B两处电流之和，故1.1A为IC，L1的电阻大于L2的电阻，两灯两端的电压相等，根据欧姆定律可知，通过L1的电流小于通过L2的电流，故IA=0.2A，IB=0.9A，故BC正确，AD错误。
故选BC。
三、填空题
13. 甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处。当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

甲同学的问题：________________；
乙同学的问题：______________；
丙同学的问题：______________。
【答案】 ①. 电流表正、负接线柱接反 ②. 电流表所选量程偏大 ③. 电流表所选量程偏小
【解析】
【详解】[1][2][3]当电流表的正负接线柱接错时，指针会向左偏，故甲同学的是由于电流表正、负接线柱接反；当量程选择的太大时，指针会偏转的角度小，读数不准确，故乙同学是电流表所选量程偏大；当量程选择的太小时，指针会偏转过最大刻度，会损坏电流表，故丙同学是电流表所选量程偏小。
14. 如图所示，当带电的塑料棒靠近轻质铝箔条的一端时，铝箔条会偏转，这是因为带电体具有 ______。

【答案】吸引轻小物体的性质
【解析】
【详解】铝箔条会偏转，是带电塑料棒吸引的结果，说明带电体具有吸引轻小物体的性质。
15. 电流表的读数为________。

【答案】
【解析】
【详解】电流表的量程为，分度值为，示数为。
16. 摩擦过的气球吸引纸屑是因为______，气球吸引纸屑的同时纸屑也吸引气球，其原因是______。

【答案】 ①. 带电体可以吸引轻小物质 ②. 力的作用是相互的
【解析】
【详解】[1]摩擦过的气球带上了电荷，带电体具有吸引轻小物质的性质，因此摩擦过的气球能吸引纸屑。
[2]由于力的作用是相互的，因此气球吸引纸屑的同时纸屑也吸引气球。
17. 如图是一种定时课间音乐播放装置原理图，“播放器”是有电流通过时会播放音乐的装置：“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于___________（选填“断开”或“闭合”）状态时，播放器会播放音乐，此时播放器和指示灯是________联的（选填“串”或“并”）。若“播放器”不播放音乐，因为播放器___________（选填“断路”或“被短路”）。

【答案】 ①. 断开 ②. 串 ③. 被短路
【解析】
【详解】[1][2][3]由图可知，到达设定时间，“定时开关”断开，电流从正极流出，经过开关S、指示灯、播放器回到电源负极，播放器和指示灯串联，播放器中有电流通过，则播放器播放音乐。闭合开关S，当“定时开关”处于闭合状态时，指示灯形成通路，则指示灯发光，播放器被短路，则播放器中没有电流通过，播放器不会播放音乐。
18. 三个带电的轻质小球出现如图所示现象，若A球带正电，则因为A球______（选填“失去”或者“得到”）电子，由图可知，B球带______电，C球带_________电。

【答案】 ①. 失去
②. 正 ③. 负
【解析】
【详解】[1]电子带负电，所以得到电子带负电，失去电子带正电，A球带正电，所以A球失去电子。
[2]因为A、B、C三个小球都带电，A带正电，B排斥A，则A与B带同种电荷，即B带正电。
[3]C吸引B，则C与B带异种电荷，即C带负电。
四、实验题
19. 在“探究并联电路中的电流关系”实验中：

（1）小明想测量干路电流，连接的电路如图所示，检查电路发现只有一根导线接错了，请在这根导线上画“×”，并改正______；
（2）测出的电流如上表所示，由此得出初步结论：______（只写表达式）。为了得出普遍的规律，应当进行多次实验。操作方法是：______；
（3）此次测量中发现，灯泡L1比L2______（选填“亮”或“暗”），若两灯泡灯丝的长度相同，______的灯丝更粗。
【答案】 ①. ②. I=I1＋I2 ③. 换上规格不同的灯泡多次实验 ④. 暗 ⑤. L2
【解析】
【详解】（1）[1]原电路中，两灯短路了，改正后如下图所示：

（2）[2]根据数据分析可知，并联电路中，干路电流等于各支路电流之和，用表达式表示是
I=I1＋I2
[3]为了得出普遍的规律，应当换上规格不同的灯泡多次实验，进行多次实验可避免实验的偶然性。
（3）[4][5]根据数据可知，通过L1的电流比通过L2的电流小很多，所以，灯泡L1比L2暗，若两灯泡灯丝的长度相同，根据影响电阻的因素可知，L2的灯丝更粗，电阻更小，灯泡更亮。
五、作图题
20. 如图所示，请根据题目给出的实物图，在虚线框内画出相应的电路图。

【答案】
【解析】
【详解】由实物图知，两灯并联，开关S2在干路上控制整个电路，开关S1在L2所在的支路上，S1控制灯泡L2，电路图如图所示：

21. 图甲是一款可充电无线电动拖地机，闭合开关S后，拖地机主体前端的电动机即可带动抹布擦地，旁边的灯可在打扫较暗处时辅助照明，该灯只有在拖地机擦地过程中才能使用，不能单独工作。请根据以上信息，将图乙中的电路图补充完整。
【答案】
【解析】
【详解】由题意可知，灯只有在机器擦地过程中才能点亮或熄灭，这表明电动机和灯是并联的；当电动机启动后，闭合开关时灯才能发光，否则灯不能发光，说明有一个开关在干路中，另一个开关在灯支路，如图所示：
一、单选题
（2022·内蒙古通辽·统考中考真题）
22. 有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（ ）
A. B. C. D.
【答案】C
【解析】
【分析】
【详解】由题可知，闭合，灯L发光，但电动机不工作，闭合，电动机M工作，所以灯和电动机并联，且S1在干路，故ABD不符合题意，C符合题意。
故选C。
（2022·湖北鄂州·统考中考真题）
23. 老师展示了四个电路图，当开关S闭合后，灯L与电阻R串联的电路图是（ ）
A. B.
C. D.
【答案】A
【解析】
【详解】A．闭合开关，电流只有一个通路依次通过灯泡和电阻，属于串联，故A符合题意；
B．闭合开关，灯泡L被开关短路，电流只通过电阻，故B不符合题意；
CD．闭合开关，电流同时通过灯泡和电阻，灯泡和电阻两个用电器独立工作，互不影响，属于并联，故CD不符合题意。
故选A。
（2023·内蒙古通辽·统考中考真题）
24. 常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A. B. C. D.
【答案】C
【解析】
【详解】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
（2022·湖南常德·中考真题）
25. 用塑料梳子梳头发时，头发容易被梳子“粘”起。下列现象中“粘”的原因与其相同的是（ ）
A. 两个铅柱底面削平挤压后能“粘”在一起
B. 干燥的天气里，化纤布料的衣服容易“粘”在身上
C. 用湿手拿冰冻的东西，手被粘住了
D. 用硬纸片盖住装满水的玻璃杯并倒置，纸片“粘”在杯口
【答案】B
【解析】
【详解】用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象。
A．两个铅柱底面削平挤压后能粘在一起是分子间存在引力的结果，故A不符合题意；
B．在干燥的天气里，化纤布料会因为摩擦而带上电，所以很容易“粘”在身上，这是摩擦起电现象，故B符合题意；
C．用湿手去拿冰块时，手会被粘上是由于手上的水碰到冰块后凝固，故C不符合题意；
D．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上，是由于大气压的作用，故D不符合题意。
故选B。
（2021·统考中考真题）
26. 图示的四种用品中，通常情况下属于导体的是（ ）
A. 金属勺
B. 瓷碗
C. 塑料壳
D. 木铲
【答案】A
【解析】
【分析】
【详解】A．金属勺容易导电，属于导体，故A符合题意；
B．瓷碗不容易导电，属于绝缘体，故B不符合题意；
C．塑料壳不容易导电，属于绝缘体，故C不符合题意；
D．木铲不容易导电，属于绝缘体，故D不符合题意。
故选A。
（2021·江苏镇江·统考中考真题）
27. 甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。由此可判断（ ）
A. 甲带正电B. 乙带正电C. 乙不带电D. 丙带负电
【答案】B
【解析】
【分析】
【详解】用毛皮摩擦过的橡胶棒带负电，甲带负电，乙丙相互排斥，带同种电荷，甲乙相互吸引，乙一定带正电，则丙也带正电，故ACD不符合题意，B符合题意。
故选B。
（2019·湖南湘西·中考真题）
28. 如图所示的实物电路，关于它的电路图画法正确的是
A. B. C. D.
【答案】C
【解析】
【分析】注意电流表的正负接线柱．
【详解】由实物图分析，电流由正极出发经过开关后，先分路再进入电流表，则可知为并联电路且电流表仅测量灯泡L2的电流，开关处于干路，故对应电路图如图所示
（2022·重庆·统考中考真题）
29. 如图所示为一种新型“水温感应龙头”。自带水流发电电源。当水流温度低于40℃。感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（ ）
A. B.
C. D.
【答案】B
【解析】
【详解】感应开关S1闭合，只有绿灯照亮水流，说明开关S1与绿灯串联；感应开关S2闭合，只有红灯照亮水流，说明开关S2与红灯串联。且红灯和绿灯工作时互不影响，则红灯和绿灯并联。符合以上要求的电路连接方式只有B图，故B符合题意，ACD不符合题意。
故选B。
（2022·四川内江·统考中考真题）
30. 关于摩擦起电和电路，下列说法正确的是（ ）
A. 图甲中，两个带电小球相互排斥，说明两个小球一定都带正电
B. 图乙中，玻璃棒在丝绸上摩擦后，失去电子带正电
C. 图丙中，可以用导线将电池正负极长时间直接连接
D. 图丁中，小彩灯之间的连接方式是并联
【答案】B
【解析】
【详解】A．图甲中，两个带电小球相互排斥，说明两个小球一定都同种电荷，因为同种电荷相互排斥，故A错误；
B．玻璃棒在丝绸上摩擦后，玻璃棒对电子的束缚能力比较弱，失去电子带正电，故B正确；
C．不能用导线将电池正负极长时间直接连接，发了电源短路，会烧坏电路，故C错误；
D．图丁中，小彩灯之间首尾相连，故小彩灯的连接方式是串联，故D错误。
故选B。
（2021·重庆·统考中考真题）
31. “工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（ ）
A. B.
C. D.
【答案】C
【解析】
【分析】
【详解】A．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1、S2都闭合时两电阻可以同时工作，故A不符合题意；
B．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1闭合时两电阻可以同时工作，故B不符合题意；
C．电路图中，当闭合开关S后，R1和R2才能工作，开关S1为单刀双掷开关，只能使R1和R2中的一个接入电路，则R1和R2不能同时加热，故C符合题意；
D．电路图中，当闭合开关S后，R1和R2才能工作，当开关S1断开时两电阻可以同时工作，故D不符合题意。
故选C。
（2015·陕西·中考真题）
32. 如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ）
A. L1与L2串联
B. 电流表A1测L1的电流
C. 当开关S2断开时,通过L1的电流变小
D. 当开关S2断开时，电流表A2的示数变小
【答案】D
【解析】
【详解】A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；
C、当开关S2断开时，L2所在支路断路，电流变0，而L1所在支路电流不受影响，故C错误；
D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．
故选D．
二、填空题
（2021·山东枣庄·统考中考真题）
33. 小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
【答案】 ①. 正负接线柱反接 ②. 改接小量程
【解析】
【分析】
【详解】[1]连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接。
[2]纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
（2022·辽宁朝阳·统考中考真题）
34. 如图所示，汽车在转向前。司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为_________ ，转向杆相当干电路中的___________ 。
【答案】 ①. 并联 ②. 开关
【解析】
【分析】
【详解】[1][2]电路连接方法有两种∶串联和并联。串联的灯泡只能一起亮灭，并联的灯泡可以分别控制亮灭。我们家里的照明电路通常是用并联的方法连接的，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为并联，转向杆相当于电路中的开关。
（2022·四川遂宁·统考中考真题）
35. 用丝绸摩擦过的玻璃棒去接触不带电的验电器时，验电器的金属箔张开（如图），金属箔因失去电子带上______电荷，接触瞬间电流的方向是______（选填“金属球到玻璃棒”或“玻璃棒到金属球”）。
【答案】 ①. 正 ②. 玻璃棒到金属球
【解析】
【详解】[1][2]用丝绸摩擦过的玻璃棒因缺少电子（电子带负电荷），带正电。当接触金属箔后，金属箔处的电子会通过金属杆、金属球，流向玻璃棒，金属箔失去电子从而带上正电荷。电流的方向与负电荷的流向相反，因此接触瞬间电流的方向是玻璃棒到金属球。
（2022·广东·统考中考真题）
36. 与毛皮摩擦过的橡胶棒因得到电子而带___________电。用带电的橡胶棒接触验电器的金属球，金属箔张开，如图所示。这两片金属箔带___________种电荷。
【答案】 ①. 负 ②. 同
【解析】
【详解】[1]摩擦起电的实质是电子的转移，与毛皮摩擦过的橡胶棒得到电子而带负电，毛皮失去电子而带正电。
[2]验电器的两片金属箔带上了同种电荷，同种电荷相互排斥，所以金属箔片会张开。
（2022·江苏常州·统考中考真题）
37. “新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯处发生_________。
【答案】 ①. 开关 ②. 绝缘 ③. 断路
【解析】
【详解】[1]条带左端插在两电池之间，电路中没有电流，大门一旦被打开，条带从两电池之间拔出，电路中有电流，所以条带控制电路中电流的通断，相当于开关。
[2]条带左端插在两电池之间，电路中没有电流，所以条带是良好的绝缘体。
[3]把大门打开，电铃响而灯不亮，灯与电铃并联，如果灯短路，电铃也被短路，不符合题意；如果灯断路，灯不亮，对另一条支路没有影响，符合题意，所以是灯断路。
三、作图题
（2022·广东深圳·统考中考真题）
38. 如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
【答案】
【解析】
【详解】实物图中电源、开关和电动机串联，所以电路图与实物图对应，作串联电路图，如下图所示：
四、实验题
（2022·陕西·统考中考真题）
39. 在“探究并联电路电流特点”的实验中，小华设计了如图-1所示的电路进行实验。
（1）连接电路时，开关应处于______状态；
（2）实验中，在A、B、C三处各接入一个电流表，并选择合适的量程，闭合开关，测得A、B、C三处的电流分别为IA 、IB、IC。更换多组______（选填“相同”或“不同”）规格的灯泡重复实验，部分实验数据如表所示；
（3）分析实验数据可得：在并联电路中，干路电流与各支路电流的关系是______（写出关系式）；
（4）小华在某次实验时，测得C处电流IC为0.30 A，观察到A处电流表指针位置如图-3所示，则A处电流大小为______A。
【答案】 ①. 断开 ②. 不同 ③. IA=IB+IC ④. 0.8
【解析】
【详解】（1）[1]连接电路时，避免电路中电流过大，烧坏用电器，所以开关要断开。
（2）[2]为了避免实验的偶然性，需要更换不同规格的灯泡重复试验。
（3）[3]通过分析三次试验可知，C处的电流IC与B处的电流IB的和等于A处的电流IA，即并联电路中干路电流与支路电流的关系是
IA=IB+IC
（4）[4]由表格中的数据可知，电流的最大值是0.7A，所以电流表接入电路中的量程是0~3V，此时电流表的示数为0.8A。通过L1电流I1
通过L2的电流I2
通过干路的电流I
0.16A
0.40A
0.56A
图2
实验序号
IA/A
IB/A
IC/A
1
0.46
0.18
0.28
2
0.36
0.20
0.16
3
0.7
0.32
0.38
通过L1的电流I1
通过L2的电流I2
通过干路的电流I
0.16A
0.40A
0.56A
图2
实验序号
IA/A
IB/A
IC/A
1
0.46
0.18
0.28
2
0.36
0.20
0.16
3
0.7
0.32
0.38
