液体压强的大小怎么计算呢？

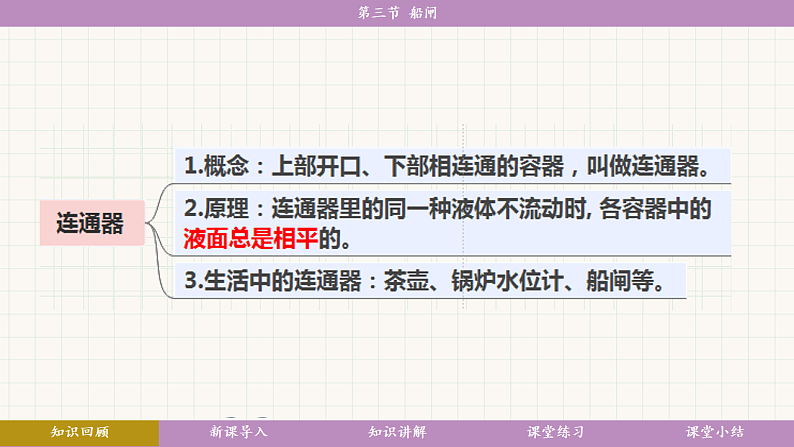

还记得连通器的知识点吗？

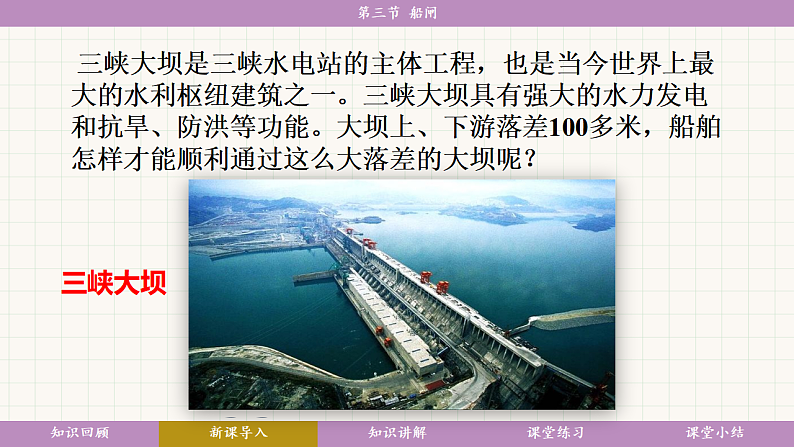

三峡大坝是三峡水电站的主体工程，也是当今世界上最大的水利枢纽建筑之一。三峡大坝具有强大的水力发电和抗旱、防洪等功能。大坝上、下游落差100多米，船舶怎样才能顺利通过这么大落差的大坝呢？

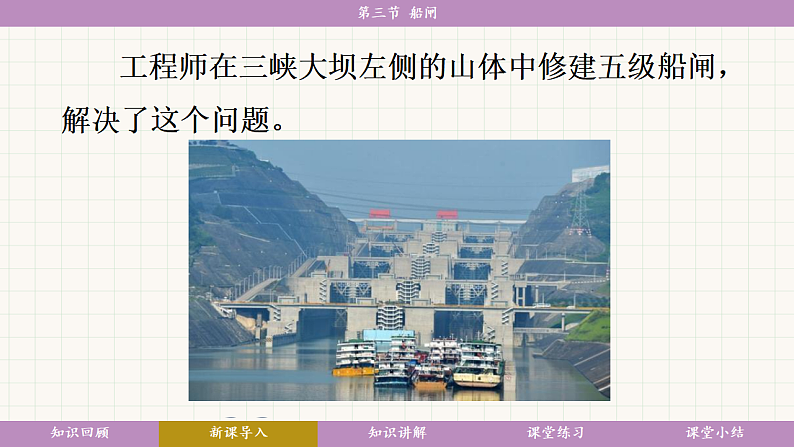

工程师在三峡大坝左侧的山体中修建五级船闸，解决了这个问题。
三峡船闸是一项非常巨大的工程，其基本原理 却是我们刚刚学习的连通器。
结合图9-3-2，利用连通器的工作原理，请说一说船只是怎样从下游驶向上游的，又是怎样从上游驶向下游的。
阀门A打开，B关闭，闸室和下游水道构成了一个连通器，水从 流向 。闸室水面与下游相平时，下游闸门打开，船驶入闸室。
关闭阀门A和下游闸门，打开阀门B ，闸室和上游水道构成了一个连通器，水从 流向 。
闸室中水面与上游相平时，打开上游闸门，船驶往上游。
通过控制闸门和阀门的开合，三峡大坝建造了 世界上最大的可控制水面高低的连通器。长江上的 轮船便是通过控制闸门和阀门，调节“连通器”水 面高低，一级一级地跨越三峡大坝的。
那么，当水面相平后，如何开合巨大的闸门呢？这需要巨大的力。在互联网上搜索关键词“液压技术”和“人’字闸门”也可以查找并观看轮船通过三峡的视频，了解更多信息。
雄伟的三峡大坝在有效防范洪涝灾害的同时， 产生了巨大电能，为社会生产生活提供重要保障。 三峡船闸能使几千吨级的船舶“跳跃”百米高的“龙门”，畅游于大坝上下。
船闸包括闸首（上、下游挡水墙）、闸门、阀门、 闸室（控制船舶作垂直升降）、输水系统（供 闸室灌水和泄水的连通器）、引航道（连接船闸和 主航道）等部分。 请以组为单位，根据掌握的知识进行工程设计和模型制作。
工程设计是对项目提供技术依据的设计说明和图纸的活动过程，是对项目进行整体规划、 体现具体实施意图的重要过程，主要包 括设计结构、选择材料、确定工艺、绘 制图纸等。模型制作要求能展示船闸的 主要结构，验证工程设计的可行性。
根据设计说明和设计图纸制作模型，并进行模 型展示和现场答辩。对此次活动的评价，可以从技 术可行性、安全性、经济性和模型的艺术性等方面 展开。
1.关于连通器的理解正确的（ ）A、连通器中至少有两个开口B、连通器中只有两个开口C、在连通器中倒入液体后，各液面一定相平D、底部互相连通的容器叫连通器
2.下列容器中，不是连通器的是（ ）A、U形压强计 B、茶壶 C、锅炉水位计D、船闸
3.一端蒙橡皮膜的玻璃筒，插入水中，如图所示，在逐渐下插的过程中，橡皮膜将 ( ) A、逐渐下凸 B、逐渐上凸 C、保持不变 D、不好判断
