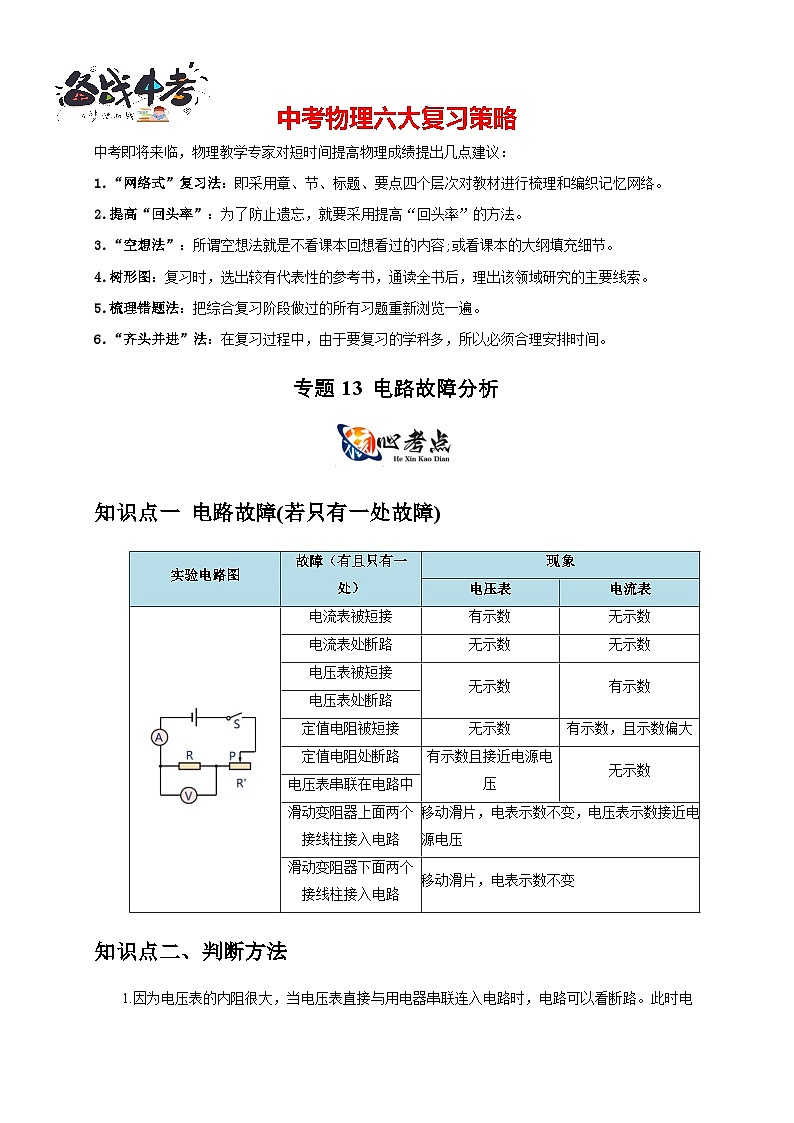

专题13 电路故障分析
知识点一 电路故障(若只有一处故障)

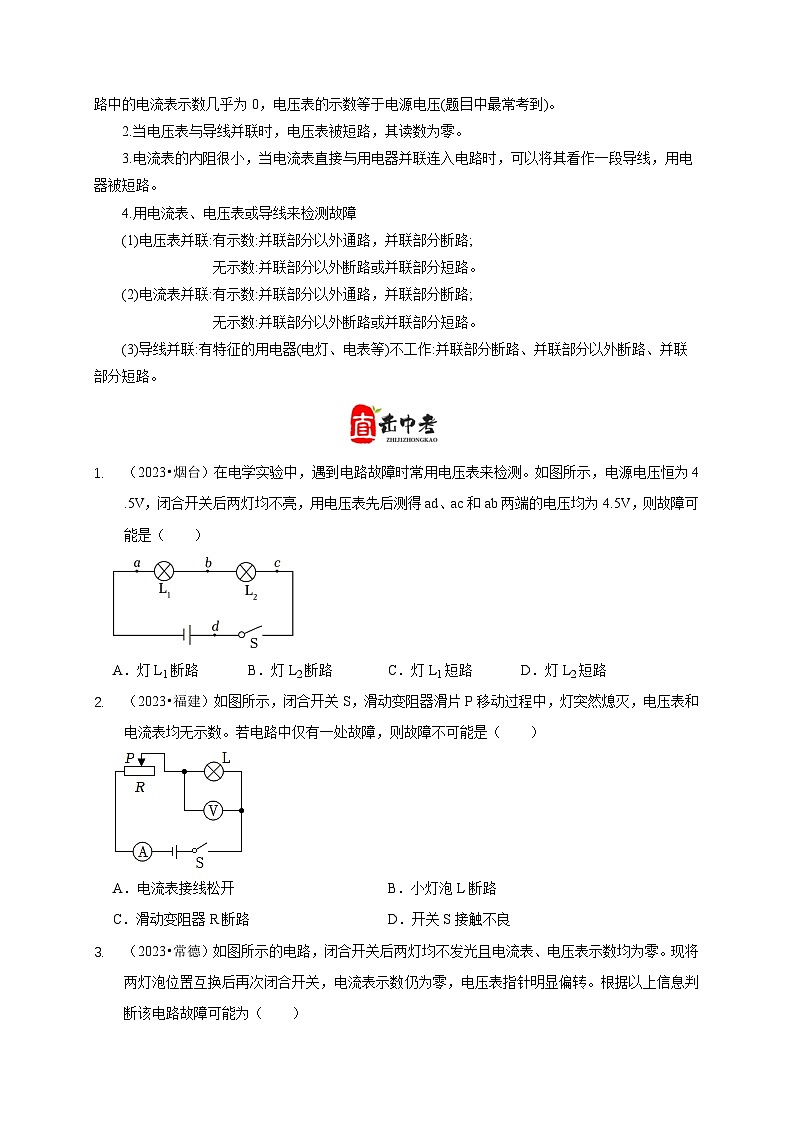

知识点二、判断方法
1.因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，电路可以看断路。此时电路中的电流表示数几乎为0，电压表的示数等于电源电压(题目中最常考到)。
2.当电压表与导线并联时，电压表被短路，其读数为零。
3.电流表的内阻很小，当电流表直接与用电器并联连入电路时，可以将其看作一段导线，用电器被短路。
4.用电流表、电压表或导线来检测故障
(1)电压表并联:有示数:并联部分以外通路，并联部分断路;
无示数:并联部分以外断路或并联部分短路。
(2)电流表并联:有示数:并联部分以外通路，并联部分断路;
无示数:并联部分以外断路或并联部分短路。
(3)导线并联:有特征的用电器(电灯、电表等)不工作:并联部分断路、并联部分以外断路、并联部分短路。

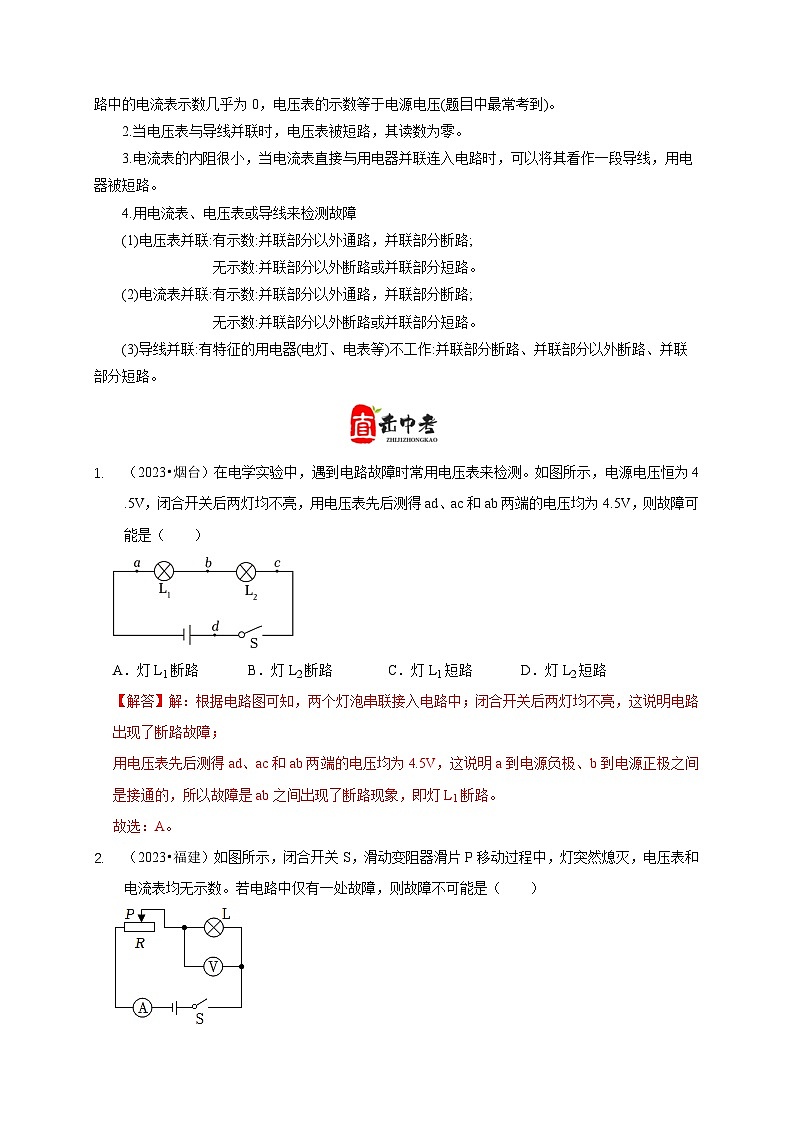

（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
【解答】解：根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这说明电路出现了断路故障；
用电压表先后测得ad、ac和ab两端的电压均为4.5V，这说明a到电源负极、b到电源正极之间是接通的，所以故障是ab之间出现了断路现象，即灯L1断路。
故选：A。

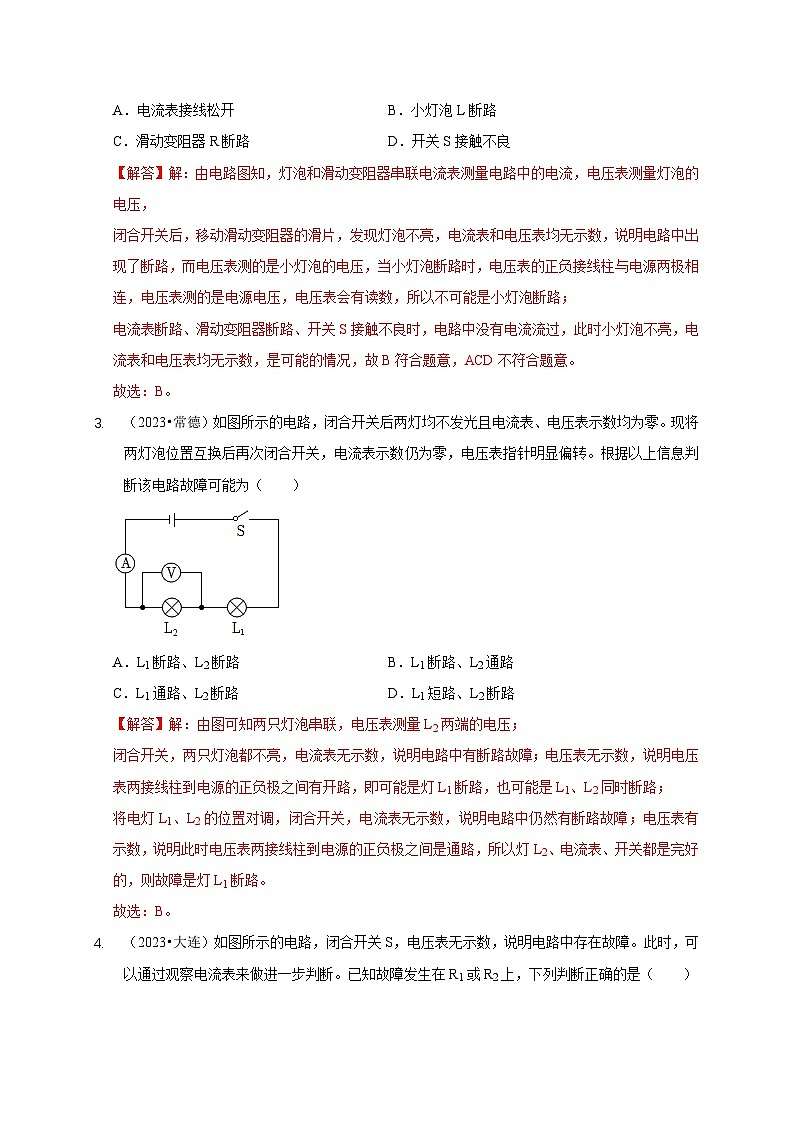

（2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。若电路中仅有一处故障，则故障不可能是（ ）
A．电流表接线松开B．小灯泡L断路
C．滑动变阻器R断路D．开关S接触不良
【解答】解：由电路图知，灯泡和滑动变阻器串联电流表测量电路中的电流，电压表测量灯泡的电压，
闭合开关后，移动滑动变阻器的滑片，发现灯泡不亮，电流表和电压表均无示数，说明电路中出现了断路，而电压表测的是小灯泡的电压，当小灯泡断路时，电压表的正负接线柱与电源两极相连，电压表测的是电源电压，电压表会有读数，所以不可能是小灯泡断路；
电流表断路、滑动变阻器断路、开关S接触不良时，电路中没有电流流过，此时小灯泡不亮，电流表和电压表均无示数，是可能的情况，故B符合题意，ACD不符合题意。
故选：B。

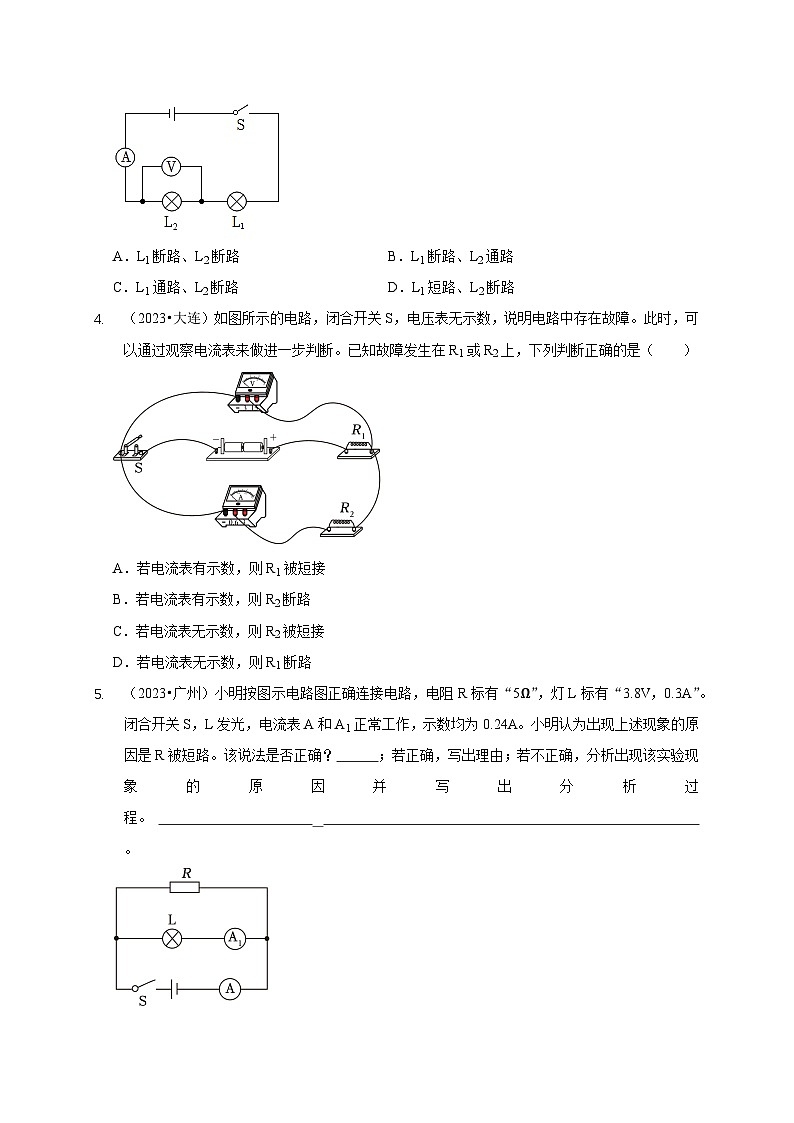

（2023•常德）如图所示的电路，闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断该电路故障可能为（ ）
A．L1断路、L2断路B．L1断路、L2通路
C．L1通路、L2断路D．L1短路、L2断路
【解答】解：由图可知两只灯泡串联，电压表测量L2两端的电压；
闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路故障；电压表无示数，说明电压表两接线柱到电源的正负极之间有开路，即可能是灯L1断路，也可能是L1、L2同时断路；
将电灯L1、L2的位置对调，闭合开关，电流表无示数，说明电路中仍然有断路故障；电压表有示数，说明此时电压表两接线柱到电源的正负极之间是通路，所以灯L2、电流表、开关都是完好的，则故障是灯L1断路。
故选：B。
（2023•大连）如图所示的电路，闭合开关S，电压表无示数，说明电路中存在故障。此时，可以通过观察电流表来做进一步判断。已知故障发生在R1或R2上，下列判断正确的是（ ）
A．若电流表有示数，则R1被短接
B．若电流表有示数，则R2断路
C．若电流表无示数，则R2被短接
D．若电流表无示数，则R1断路
【解答】解：由图可知，电阻R1与电阻R2串联，电压表测量电阻R2两端的电压，电流表测量电路中的电流，
A．若R1被短接，则电流表和电压表都有示数，故A不符合题意；
B．若R2断路，电流表无示数，故B不符合题意；
C．若R2被短接，则电压表无示数，电流表有示数，故C不符合题意；
D．若R1断路，电流表和电压表都没有示数，故D正确。
故选：D。
（2023•广州）小明按图示电路图正确连接电路，电阻R标有“5Ω”，灯L标有“3.8V，0.3A”。闭合开关S，L发光，电流表A和A1正常工作，示数均为0.24A。小明认为出现上述现象的原因是R被短路。该说法是否正确？ ；若正确，写出理由；若不正确，分析出现该实验现象的原因并写出分析过程。 。
【解答】解：根据题意可知，闭合开关S，该电路为并联电路，电流表A测量干路中的电流，电流表A1测量通过灯泡的电流；L发光，电流表A和A1正常工作，示数均为0.24A，这说明干路中的电流与通过灯泡的电流是相同的，根据并联电路的电流规律可知，通过R的电流为0，所以改原因不可能是R短路，若R短路，则电源会被短路，所以故障是R断路。
故答案为：否；L发光，电流表A和A1正常工作，示数均为0.24A，这说明干路中的电流与通过灯泡的电流是相同的，根据并联电路的电流规律可知，通过R的电流为0，所以故障是R断路。
（2023•上海）在如图所示的电路中，电源电压为U0，电阻R1阻值为R0，R2的阻值为2R0，闭合开关S，发现电流表的示数有变化。已知电路中仅有一处故障，且只发生在电阻R1或R2上。请写出开关S闭合后电流表和电压表的示数及其对应的故障。
。
【解答】解：
由图知，开关断开时，电压表串联在电路中，若R1完好或R1短路时，则电压表测电源电压（其示数为U0），因电压表的内阻很大，则电路中几乎没有电流，电流表一定是无示数；
已知电路中仅有一处故障，且只发生在电阻R1或R2上，闭合开关S后，电流表的示数有变化；
①若R1断路，则整个电路断路，无论开关S断开还是闭合，电流表示数都为零，其示数不会有变化，故电路故障不是R1断路；
②若R1短路，则开关S断开时，电压表串联在电路中测电源电压，则电压表示数为U0，电流表示数为零；
开关S闭合后，电路为R2的简单电路，电压表示数仍然为U0，由欧姆定律可得此时电流表示数为I=U0R2=U02R0，则电流表的示数有变化，故电路故障可能为R1短路；
③若R2断路，则开关S断开时，电流表示数为零；开关S闭合后，电流表示数仍然为零，其示数不会有变化，故电路故障不是R2断路；
④若R2短路，则开关S断开时，电压表串联在电路中测电源电压，则电压表示数为U0，电流表示数为零；
开关S闭合后，电路为R1的简单电路，此时电压表被短路，则电压表示数为零，由欧姆定律可得此时电流表示数为I′=U0R1=U0R0，则电流表的示数有变化，故电路故障可能为R2短路；
综上可知，闭合开关S后，若电压表示数为U0，电流表示数为U02R0，则R1短路；若电压表示数为零，电流表示数为U0R0，则R2短路。
故答案为：若电压表示数为U0，电流表示数为U02R0，则R1短路；
若电压表示数为零，电流表示数为U0R0，则R2短路。
（2023•恩施州）在如图所示实验电路中，闭合开关后灯不亮。
（1）为判断电路是否正常，应首先进行的操作是 ，观察 ；
（2）如果在反复调节后灯仍不亮。若检查发现只有灯和变阻器可能出现故障，观察电表的示数，请说明一种判断方法及故障产生的原因： 。
【解答】解：（1）闭合开关后灯不亮，说明电路可能断路或短路或灯泡实际功率太小，为判断电路是否正常，应首先进行的操作是向左移动滑动变阻器的滑片，观察灯是否发光；
（2）如果在反复调节后灯仍不亮，若检查发现只有灯和变阻器可能出现故障；观察电表，若电压表、电流表均无示数，说明电路可能断路，且电压表与电源之间没有连通，即故障可能是滑动变阻器断路；若电流表无示数，电压表有示数，说明电路可能断路，电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是灯泡断路；若电流表有示数，电压表无示数，说明电路是通路，电压表并联的电路短路，即故障可能是灯泡短路。
故答案为：（1）左移动滑动变阻器的滑片；灯是否发光；（2）若电压表、电流表均无示数，说明电路可能断路，且电压表与电源之间没有连通，即故障可能是滑动变阻器断路（或电流表无示数，电压表有示数，说明电路可能断路，电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即故障可能是灯泡断路；或电流表有示数，电压表无示数，说明电路是通路，电压表并联的电路短路，即故障可能是灯泡短路）。
（2023•石家庄模拟）在如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（ ）
A．灯 L2断路
B．灯L1和L2均断路
C．灯 L1断路
D．灯 L1 和且L2均短路
【解答】解：该电路为串联电路，闭合开关后，两灯泡都不发光，说明电路有断路；
用电压表逐段测量，a、b间电压为0，这说明a点到电源负极、b点到电源正极之间有断路的地方；
结果是b、c间电压为6V，且为电源电压，说明从电源的正极到b点和c点到电源的负极之间是连通的，所以故障是L2出现断路现象。
故选：A。
（2023•庐江县模拟）如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后，发现电路中只有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好。若电路中只有一处故障，对于此电路故障的判断，下列说法中正确的是（ ）
A．可能电阻R1断路
B．可能电阻R1短路
C．可能定值电阻R2短路
D．一定是定值电阻R2断路
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量R2两端的电压；
若只有电压表V变大，电压表与电源两端相连，故可能是电阻R2断路；
若只有电流表A变大，说明有一个电阻短路，电压表示数变小，所以故障为电阻R2短路；
综上所述，C正确。
故选：C。
（2023•通州区一模）如图所示电路，电源电压恒为3V。闭合开关S后，小灯泡L1、L2均发光；一段时间后，两灯突然同时熄灭，此时电压表示数显示约为3V。若故障只发生在两只灯泡上，那么下列说法中正确的是（ ）
A．L1的灯丝断了
B．L2的灯丝断了
C．L1发生短路故障
D．此时如果把开关S断开，电压表示数将为零
【解答】解：AB、由图可知灯L1、L2串联，电压表V测灯L2两端电压；闭合开关S后，小灯泡L1、L2均发光；一段时间后，两灯突然同时熄灭，说明电路出现断路现象，电压表示数为3V，说明电压表与电源两极是通路，因此电路故障为灯L2断路，即L2的灯丝断了。故A错误，B正确。
C、如灯L1发生短路故障，则灯L1灭，L2发光，故C错误；
D、此时如果把开关S断开，电压表示数为3V，故D错误。
故选：B。
（2023•肥城市模拟）如图所示的电路，闭合开关S，灯L1、L2正常发光。过了一会，灯L2突然熄灭，电压表示数变为零，电流表示数变大。若电路中只有一处故障，则故障可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短接D．灯L2短接
【解答】解：根据实物图可知，两个灯泡串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压；
过了一会，灯L2突然熄灭，电流表示数变大，这说明电路是通路，电路出现了短路现象；电压表示数变为零，这说明与电压表并联部分的电阻为0，所以故障是灯L2短接。
故选：D。
（2023•岱岳区二模）如图所示电路，电源电压恒为3V。闭合开关S后，小灯泡L1、L2均发光；一段时间后，电压表示数突然变为3V。若电路中有且只有一处故障，且故障一定发生在灯泡上，则下列关于电路故障判断正确的是（ ）
A．灯泡L1肯定不亮了
B．如果两灯都不发光，则故障应为L1断路
C．如果还有一盏灯发光，则故障应为L2短路
D．如果此时把开关S断开，电压表示数将变为零
【解答】解：ABC．闭合开关S后，小灯泡L1、L2均发光；一段时间后，电压表示数突然变为3V，若电路中有且只有一处故障，且故障一定发生在灯泡上，则故障可能是灯L1短路或灯L2断路，两种情况下，灯L1都不亮了，如果两灯都不发光，则故障应为L2断路；如果还有一盏灯发光，则故障应为L1短路，故A正确，BC错误；
D．如果把开关S断开，灯L1短路时，电压表与电源两极还是通路，电压表示数为3V，故D错误。
故选：A。
（2023•平邑县二模）闭合如图所示电路的开关，只有一只灯泡发光，且两只电压表示数相同，可能是（ ）
A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路
【解答】解：AB、由电路图可知，两灯泡串联，当开关S闭合后，只有一个灯泡发光，说明故障为短路，一定不是断路，故AB错误；
C、如果灯L1短路，电路为灯L2的基本电路，灯L1不发光，灯L2发光，电压表V1、V2都等于电源电压，故C正确；
D、如果灯L2短路，则电路为灯L1的基本电路，灯L2不发光，灯L1发光，电压表V1测量电源电压，示数等于电源电压6V，电压表V2被短路，示数为零，故D错误。
故选：C。
（2023•武汉模拟）在探究串联电路的电压规律时，某同学连接了如图所示的电路。对于实验过程中出现的现象及分析，下列说法正确的是（ ）
A．闭合开关后，若电压表示数为0，可能是L1断路
B．闭合开关后，若电压表的示数为0，一定是开关断路
C．若L1被短接，闭合开关后，L1和L2都不亮，电压表的示数等于电源电压
D．若L1断路，闭合开关后，L1和L2都不亮，电压表的示数等于电源电压
【解答】解：A．闭合开关后，若电压表示数为0，说明两灯以外部分断路，不可能是L1断路，故A错误；
B．闭合开关后，若电压表的示数为0，可能是开关断路，也可能是导线断路，故B错误；
C．若L1被短接，闭合开关后，L2如果不断路，应该能够发光，电压表的示数等于电源电压，故C错误；
D．若L1断路，因为两灯串联，闭合开关后，L1和L2都不亮，电压表并联的部分断路了，则电压表的示数等于电源电压，故D正确。
故选：D。
（2023•宁阳县二模）在如图所示的电路中，电源电压保持不变。开关S由断开到闭合，观察到电路中两电表指针位置均不变。若电路中只有一处故障且只发生在电阻R1或R2处，下列说法中（ ）
①电路中的故障可能是R1断路
②电路中的故障可能是R2断路
③电路中的故障可能是R2短路
④若用一个完好的电阻R0替换电阻R1，
闭合开关S后，V变小，A变大则R1断路
A．只有③④正确B．只有①②④正确
C．只有①②正确D．只有①③④正确
【解答】解：
由图可知，开关断开时，电压表和电流表串联在电源的两端（此时电流表的示数为0，电压表串联在电路中测电源电压）；开关闭合后，两电阻串联，电流表测量电路中的电流，电压表R1测量两端的电压；
开关S由断开到闭合，观察到电路中两电表指针位置均不变，说明电路中无电流，即出现了断路现象，若电压表无示数，则故障是R2断路；若电压表有示数，则电压表测量的是电源的电压，故障可能是R1断路；
若R1断路，现用一个完好的电阻R0替换电阻R1，闭合开关S后，电路是接通的（即有电流），电流表的示数会变大；电压表测量R1测量两端的电压（小于电源电压），电压表的示数减小；
若R2断路，现用一个完好的电阻R0替换电阻R1，闭合开关S后，整个电路是断开的，电流表和电压表示数都不变。
综上所述，①②④正确，B符合题意。
故选B。
（2023•临沂一模）闭合如图所示电路的开关，灯泡不亮，且无论怎样移动滑动变阻器的滑片，电流表均没有示数，用电压表分别测得接线柱j和a、b、c、d、e五个接线柱间均有电压，和其他接线柱间均没有电压。则（ ）
A．导线ef断路B．导线gh断路
C．灯泡断路D．滑动变阻器短路
【解答】解：由电路图可知，小灯泡和滑动变阻器串联，电流表测电路中的电流。
由题知，闭合开关后，小灯泡不亮，且无论怎样移动滑动变阻器的滑片，电流表均没有示数，说明电路断路；
用电压表测得接线柱j和a、b、c、d、e五个接线柱间均有电压，则a、e之间是通路；
用电压表测得接线柱j和f两个接线柱间无电压，则ef导线断路；
若导线gh发生断路或灯泡发生断路时，用电压表测得接线柱j和f两个接线柱间应有电压。
故选：A。
（2023•海门市二模）小聪利用如图所示电路进行伏安法测电阻实验，正确连接电路后，闭合开关，移动滑动变阻器的滑片P时，发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，则发生故障的元件应是（ ）
A．电源B．滑动变阻器
C．定值电阻RₓD．开关
【解答】发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，
A、若电源有故障，电路中没有电流通过，电流表和电压表都没有示数，故A不符合题意；
B、若滑动变阻器有故障，两表同时有示数或者无示数，故B不符合题意；
C、若定值电阻Rₓ有故障，若短路，电压表无示数，电流表有示数，若断路，电流表无示数，电压表有示数，故C符合题意；
D、若开关有故障，电路中没有电流通过，电流表和电压表都没有示数，故D不符合题意。
故选：C。
（2023•大安市校级四模）如图所示为某同学自制的一个电路故障检测仪的电路图，若1和2之间接一灯泡，则电流表、电压表均有示数；若1和2之间接一导线，则电流表有示数，电压表 （选填“有”或“无”）示数；若1和2之间为断路，则电流表无示数，电压表 （选填“有”或“无”）示数。
【解答】解：（1）若1和2之间接一导线，电路为只有R的简单电路，则电流表有示数，则电压表测一段导线两端的电压，电压表被短路，所以电压为零，无示数；
（2）若1和2之间为断路，则电压表与电流表、电阻R串联在电路中，则于电压表的内阻很大，相当于断路，所以电流表无示数，电压表测电源电压，有示数。
故答案为：无；有。
（2023•普陀区二模）在如图所示的电路中，电源电压为U0保持不变，电阻R1和R2的阻值均为R0。闭合开关S，电压表示数不变，电路中仅有一处故障且只发生在电阻R1、R2上。结合以上信息，若在电路中再添加一个检测小灯判断故障，则可行的是 。
A.在MN两点间并联一个检测小灯L
B.在NQ两点间并联一个检测小灯L
请写出接入检测小灯L后的操作，电表示数情况和检测小灯的发光情况及对应的故障 。
【解答】解：若R1断路，闭合开关前后，电压表示数由0到0，示数不变，符合题意；若R1短路，闭合开关前后，电压表示数是U0到U0，示数不变，符合题意；若R2断路，闭合开关前后，电压表示数是U0到U0，示数不变，符合题意；若R2短路，闭合开关前后，电压表示数是U0到0，示数变化，不符合题意。所以，这一处故障可能为：R1断路，R1短路，R2断路；
A、在MN两点间并联一个检测小灯L，闭合开关S①如果R1断路，灯泡发光，电压表示数为0～U0；②如果R1短路，灯泡不发光，电压表示数为U0；③如果R2断路，灯泡不发光，电压表示数为U0； ②③情况一样，这样判断不出两个故障，所以A应该是不行的；
B、若在NQ两点间并联一个检测小灯L，①如果R1断路，灯泡不发光，电压表示数为0～0；②如果R1短路，灯泡发光，电压表示数为U0；③如果R2断路，灯泡发光，电压表示数为小于U0；各种情况不一样，能够判断出两个故障，所以B应该是可行的。
（2023•铁锋区三模）如图甲所示，电源电压保持不变，闭合开关S后，两灯均发光（设灯丝电阻不变），电压表示数为U，过一段时间后，突然两灯均熄灭，且有一个电表的示数变大，已知两灯中仅有一个出现了故障。请你判断故障情况是 ；在如图乙所示的电路中，电源电压6V，R1＝12Ω，电压表量程为0～15V，电流表A量程为0～3A、A1量程为0～0.6A，闭合开关S，R2连入电路的阻值最小为 Ω。
【解答】解：
（1）由图可知，闭合开关S后，两灯串联，电压表测L2两端的电压，电流表测串联电路的电流；
一段时间后，两灯均熄灭，已知两灯中仅有一个出现了故障，这说明电路故障为断路，所以电流表示数减小，电压表示数变大，此时电压表到电源为通路，则L1是完好的，故L2断路；
（2）由图可知，该电路为并联电路，电压表测量电源两端的电压；电流表A测量的是干路中的电流，电流表A1测量的是通过R1的电流。
并联电路各支路两端电压相等，根据欧姆定律可得通过R1的电流：I1=UR1=6V12Ω=0.5A，
电流表A接入电路的是大量程，所以通过规律的最大电流为3A，
并联电路干路电流等于各支路电流之和，则滑动变阻器接入电路的电阻最小时通过变阻器R2的电流：I2＝I﹣I1＝3A﹣0.5A＝2.5A，
则滑动变阻器接入电路电阻的最小值：R2=UI2=6V2.5A=2.4Ω。
故答案为：（1）L₂断路；（2）2.4。
（2023•杨浦区三模）在如图所示电路中，电源电压为U0不变，闭合开关S，灯L正常发光。一段时间后，灯L熄灭，已知电路中仅有一处故障，且只发生在灯L、电阻R上。
①用一个阻值与R相同且完好的定值电阻R′替换电阻R，发现灯L仍不发光，可知故障一定发生在 上（选填“L”或“R”）。
②为进一步判断故障，可在电阻R′两端并联一个电压表。请写出开关S闭合后电压表示数及对应的故障。 。
【解答】解：①用定值电阻R′替换电阻R，因为是定值电阻R′完好的，发现灯L仍不发光，说明故障一定发生在L上；
②在电阻R′两端并联一个电压表，如果电压表示数为零，说明电压表不能通过灯L，连接到电源正极上，所以故障是灯L断路；如果电压表有示数，说明电压表能通过灯L，连接到电源正极上，所以故障是灯L短路。
故答案为：①L；②如果电压表示数为零，说明电压表不能通过灯L，连接到电源正极上，所以故障是灯L断路；如果电压表有示数，说明电压表能通过灯L，连接到电源正极上，所以故障是灯L短路。
（2023•宝山区二模）在如图电路中，电源电压为U0保持不变。闭合开关S，灯L不发光。若电路中只有一处故障，且只发生在灯L或电阻R上。
①现将一只电压表并联在电阻R两端，只依据电压表的示数无法确定具体的故障，则此时电压表的示数 。
A．等于0
B．大于0、小于U0
C．等于U0
D．大于U0
②继续在电路中再串联一只电流表，根据电流表指针偏转情况可确定具体故障。请写出闭合开关S后，电流表指针偏转情况及对应的故障： 。
【解答】解：根据电路图可知，R与L串联接入电路中；灯泡不发光，这说明灯泡短路或断路、R断路；
①电压表并联在电阻R有示数，如果灯泡短路，电压表示数等于电源电压，如果电阻R断路，电压表示数也等于电源电压，故C符合题意，不能确定；
如果电压表示数为0，说明灯泡断路，可以确定故障，而电压表不可能出现大于或小于U0的情况。
（2）继续在电路中再串联一只电流表，根据电流表指针不偏转，电阻R断路。电流表指针偏转，灯L短路。
故答案为：①C；②电流表指针不偏转，电阻R断路。电流表指针偏转，灯L短路。
（2023•松江区二模）在如图所示电路中，电源电压为U且保持不变，闭合开关S，电路正常工作。一段时间后，灯突然熄灭。若电路中只有一处故障，且只发生在灯L或电阻R上，在电路中添加一个电压表来判断故障。
①若将电压表并联在ab两端，观察到电压表示数为零，则故障是 。
②若将电压表并联在ab两端，观察到电压表示数为U，为了进一步确定故障，以下方案可行的是 （选填“A”“B”或“C”）。
A.将电压表并联在bc两端，开关处于闭合状态
B.将电压表并联在bc两端，开关处于断开状态
C.将电压表并联在bd两端，开关处于断开状态
写出所选方案下，电压表的示数情况及其对应的故障： 。
【解答】解：①根据电路图可知，R与L串联接入电路中；灯泡不发光，这说明灯泡短路或断路、R断路；若将电压表并联在ab两端，观察到电压表示数为零，这说明电压表与电源之间是断开的，所以故障是灯泡断路；
②若将电压表并联在ab两端，观察到电压表示数为U，这说明故障可能是灯泡短路或R断路；
A.将电压表并联在bc两端，开关处于闭合状态，若电压表无示数，这说明故障是灯泡短路或R断路；若电压表有示数，则说明电路无故障，故A错误；
B.将电压表并联在bc两端，开关处于断开状态，电压表与电源之间是断开的，电压表始终无示数，无法检测电路故障，故B错误；
C.将电压表并联在bd两端，开关处于断开状态，若电压表有示数，这说明电压表与电源之间是接通的，测量的是电源电压，则故障是L短路；若电压表无示数，电压表与电源之间是断开的，故障是R断路；故C正确。
故答案为：①灯泡断路；②C；电压表有示数，故障是L短路；电压表无示数，故障是R断路。
（2023•闵行区二模）在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后观察到电压表示数变大。若电路中仅有一处故障，且只发生在电阻R1或R2上。
①电路中可能存在的故障是 。
②现用完好的变阻器R0替换电阻R1，闭合开关，移动滑片使变阻器阻值减小。请指出不同故障下，移动滑片时电压表示数的变化情况 。
【解答】解：根据电路图可知，两个电阻串联，电压表测量R2两端的电压；
①一段时间后观察到电压表示数变大，这说明电压表测量的是电源电压，所以故障是R1短路或R2断路；
②现用完好的变阻器R0替换电阻R1，闭合开关，移动滑片使变阻器阻值减小；若R1短路，此时电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，根据U＝IR可知，电压表示数变大；
若R2断路，移动滑片时，电压表始终测量的是电源电压，所以电压表示数不变。
故答案为：①R1短路或R2断路；②若R1短路，电压表示数变大；若R2断路，电压表示数不变。
（2023•罗湖区校级模拟）如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。若电路中仅有一处故障，且只发生在电阻R1、R2上。现通过接入一个电表来判断故障。
①应选择如下方案 。
A.将一个电流表接入到Q点
B.将一个电压表接入到QM之间
C.将一个电压表接入到MN之间
②请写出选择方案后，闭合开关S后的操作、电表的示数变化情况及其对应的故障： 。
【解答】解：由图可知，该电路为并联电路；
①②A.将一个电流表接入到Q点，此时电流表测量干路中的电流，移动滑动变阻器的滑片，若电流表示数不变，这说明通过滑动变阻器的电流不变，所以故障是R2断路；若电流表示数发生变化，这说明通过滑动变阻器的电流发生了改变，该支路是正常的，故障是R1断路；
B.将一个电压表接入到QM之间，电压表测量的是一段导线直接的电压，示数一直为0，不能检测出电路故障；
C.将一个电压表接入到MN之间，电压表测量的是电源电压，示数保持不变，不能检测出电路故障。
故答案为：①A；②滑动滑动变阻器的滑片，若电流表示数有变化，则R1断路；若电流表示数不变，则R2断路。
（2022•裕安区校级模拟）如图所示，闭合开关S，灯泡L1和灯泡L2均不发光，且电流表和电压表指针均指在零刻度线上。若将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针发生了明显偏转，根据上述信息可以判断出该电路的故障是 。（选填“L1灯丝开路”“L2灯丝开路”或“L1灯丝被短路”）
【解答】解：由图可知，两只灯泡串联，电流表测电路中的电流，电压表测灯泡L1两端的电压；
闭合开关，两只灯泡均不发光，电流表无示数，说明电路中有断路故障；且电压表无示数，说明电压表两接线柱到电源的正负极之间有断路，则可能是灯泡L2的灯丝断了或电流表损坏了或电源接线处松脱；
将灯泡L1、L2的位置对调，闭合开关，电流表仍然无示数，说明电路中有断路故障；此时电压表有示数，说明电压表两接线柱到电源的正负极之间是通路，则灯泡L1、电流表和电源接线处都没有断路，所以是灯泡L2断路。
故答案为：L2灯丝开路。
（2022•松江区一模）在如图所示的电路中，电源电压保持不变，电阻R1和R2的阻值相等。开关S闭合后，电路正常工作，电流表的示数为I0，电压表的示数为U0。一段时间后，观察到两电表指针同向偏转。若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息写出两电表的示数及相对应的故障。
【解答】解：
由图知，两只定值电阻串联，电流表测量电路中的电流，电压表V测量电阻R1两端电压。
由题知，电阻R1、R2的阻值相等，电键S闭合后，电流表的示数为I0，电压表的示数为U0，由串联分压规律可知电源电压为2U0；
一段时间后，观察到两电表指针同向偏转，这说明电流表、电压表示数都变大或都变小；
若R1短路，电压表示数减小为0，此时只有R2接入电路，根据欧姆定律可知，电路中的电流变大，电流表示数为2I0；
若R2短路，电压表测量的是电源电压，示数增大为2U0；此时只有R1接入电路，根据欧姆定律可知，电路中的电流变大，电流表示数增大为2I0；
若R1断路，电压表测量的是电源电压，示数增大为2U0；电路中无电流，电流表示数减小为0；
若R2断路，电压表与电源之间是断开的，示数减小为0；电路中无电流，电流表示数减小为0；
综合分析：电压表示数增大为2U0，电流表示数增大为2I0，R2短路；电压表示数为零，电流表示数为0，R2断路。
故答案为：电压表示数增大为2U0，电流表示数增大为2I0，R2短路；电压表示数为零，电流表示数为0，R2断路。
实验电路图
故障（有且只有一处）
现象
电压表
电流表
电流表被短接
有示数
无示数
电流表处断路
无示数
无示数
电压表被短接
无示数
有示数
电压表处断路
定值电阻被短接
无示数
有示数，且示数偏大
定值电阻处断路
有示数且接近电源电压
无示数
电压表串联在电路中
滑动变阻器上面两个接线柱接入电路
移动滑片，电表示数不变，电压表示数接近电源电压
滑动变阻器下面两个接线柱接入电路
移动滑片，电表示数不变
