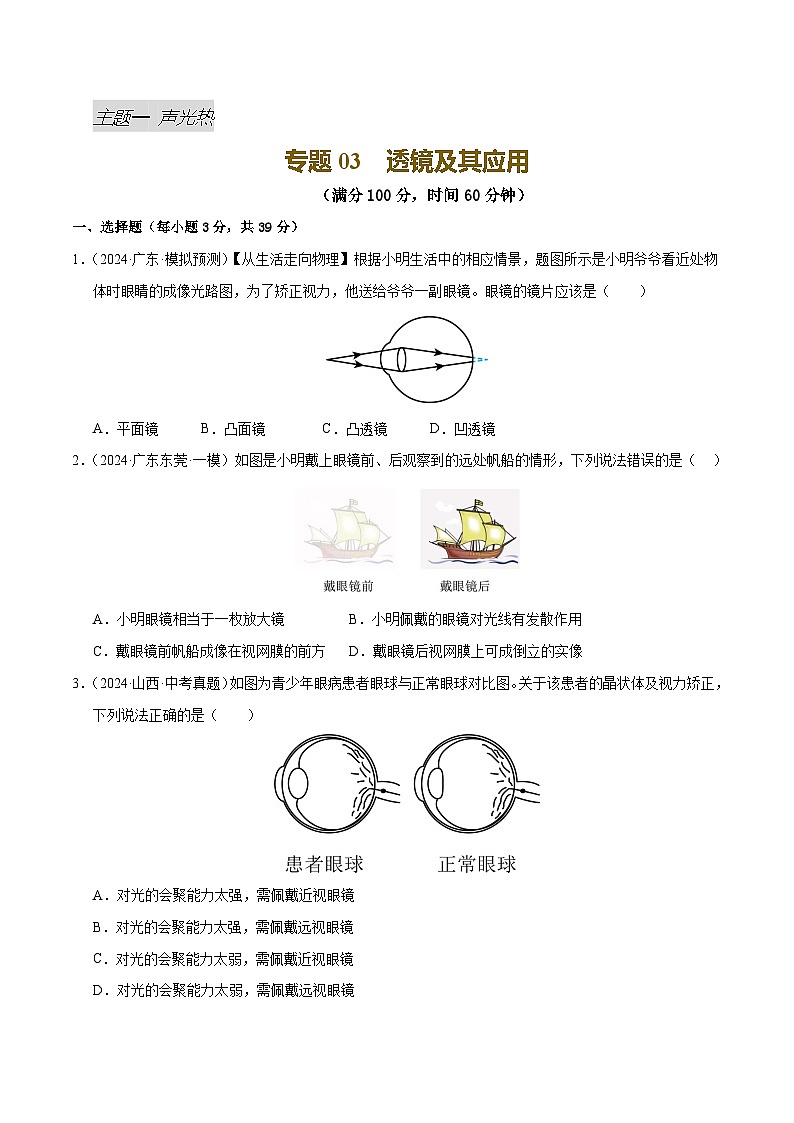

（满分100分，时间60分钟）
一、选择题（每小题3分，共39分）
1．（2024·广东·模拟预测）【从生活走向物理】根据小明生活中的相应情景，题图所示是小明爷爷看近处物体时眼睛的成像光路图，为了矫正视力，他送给爷爷一副眼镜。眼镜的镜片应该是（ ）
A．平面镜 B．凸面镜 C．凸透镜 D．凹透镜
2．（2024·广东东莞·一模）如图是小明戴上眼镜前、后观察到的远处帆船的情形，下列说法错误的是（ ）
A．小明眼镜相当于一枚放大镜B．小明佩戴的眼镜对光线有发散作用
C．戴眼镜前帆船成像在视网膜的前方D．戴眼镜后视网膜上可成倒立的实像

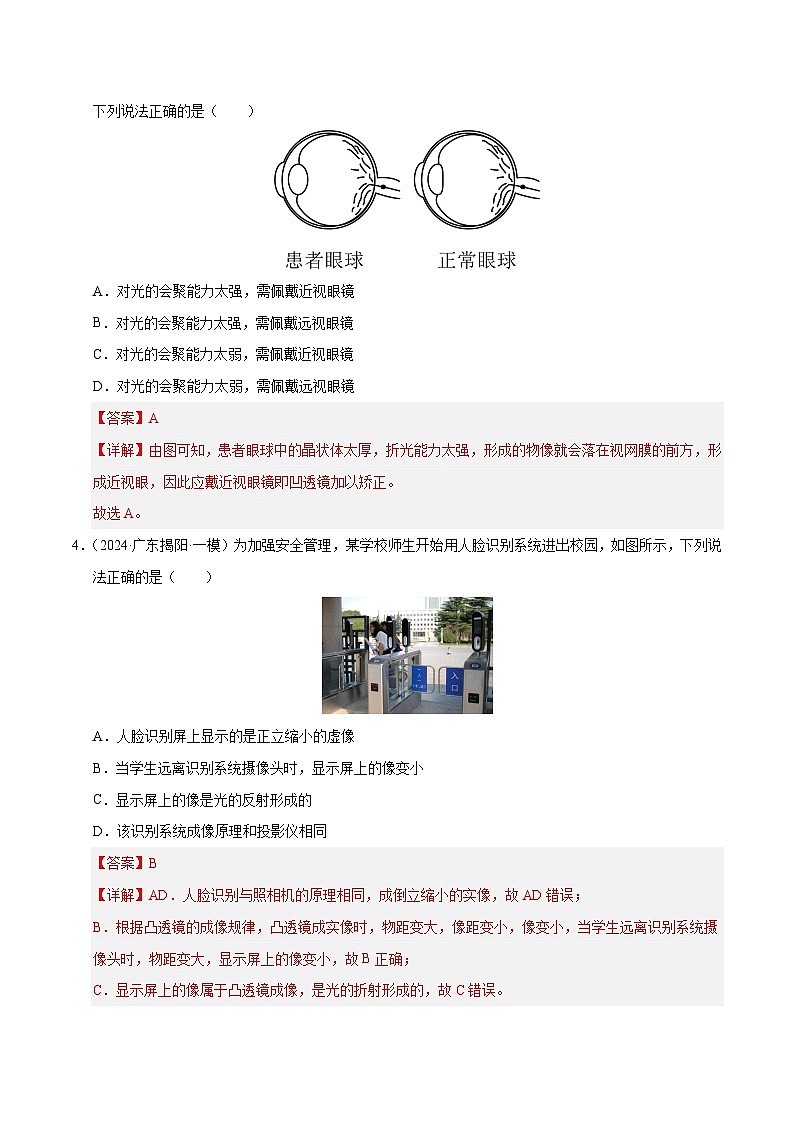

3．（2024·山西·中考真题）如图为青少年眼病患者眼球与正常眼球对比图。关于该患者的晶状体及视力矫正，下列说法正确的是（ ）
A．对光的会聚能力太强，需佩戴近视眼镜
B．对光的会聚能力太强，需佩戴远视眼镜
C．对光的会聚能力太弱，需佩戴近视眼镜
D．对光的会聚能力太弱，需佩戴远视眼镜

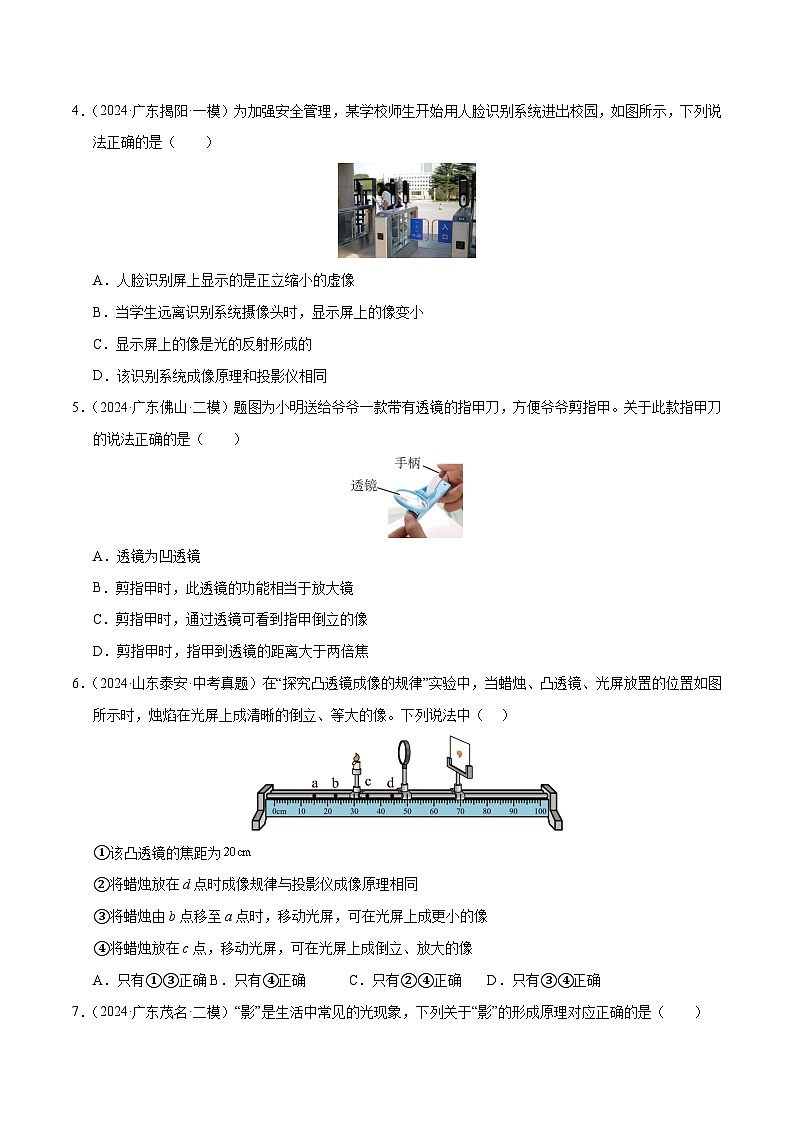

4．（2024·广东揭阳·一模）为加强安全管理，某学校师生开始用人脸识别系统进出校园，如图所示，下列说法正确的是（ ）
A．人脸识别屏上显示的是正立缩小的虚像
B．当学生远离识别系统摄像头时，显示屏上的像变小
C．显示屏上的像是光的反射形成的
D．该识别系统成像原理和投影仪相同

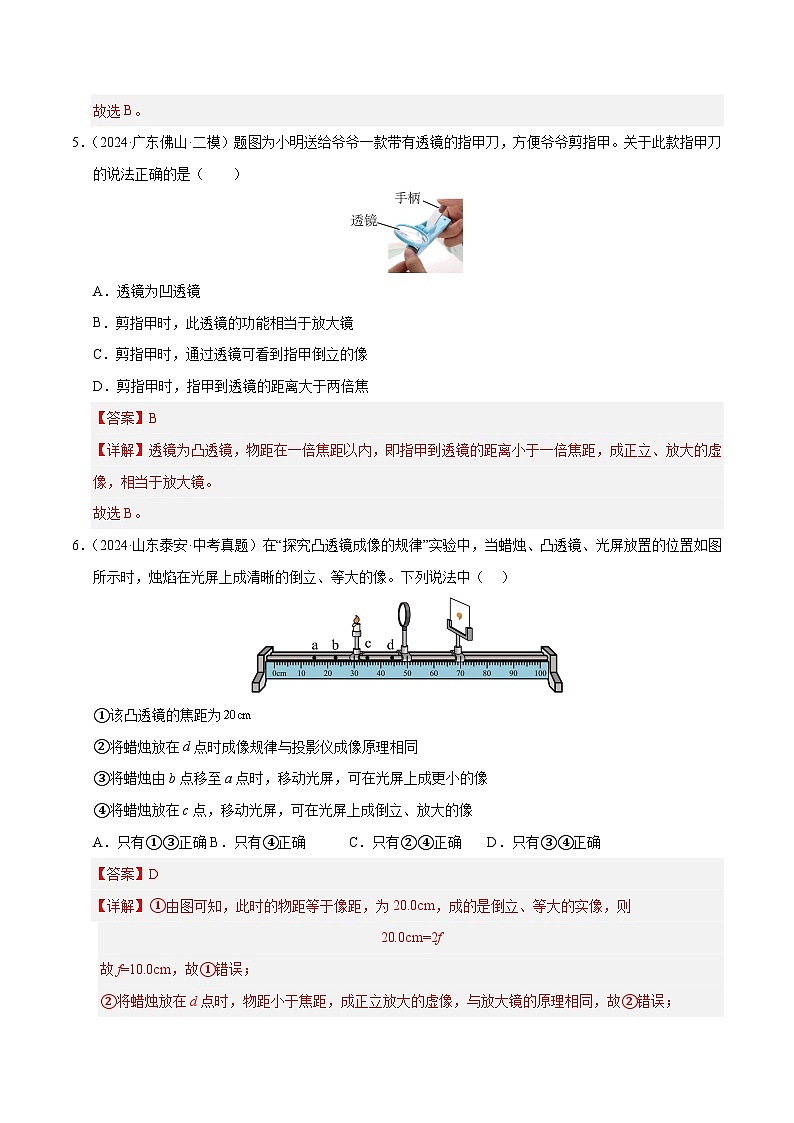

5．（2024·广东佛山·二模）题图为小明送给爷爷一款带有透镜的指甲刀，方便爷爷剪指甲。关于此款指甲刀的说法正确的是（ ）
A．透镜为凹透镜
B．剪指甲时，此透镜的功能相当于放大镜
C．剪指甲时，通过透镜可看到指甲倒立的像
D．剪指甲时，指甲到透镜的距离大于两倍焦
6．（2024·山东泰安·中考真题）在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、光屏放置的位置如图所示时，烛焰在光屏上成清晰的倒立、等大的像。下列说法中（ ）
①该凸透镜的焦距为
②将蜡烛放在d点时成像规律与投影仪成像原理相同
③将蜡烛由b点移至a点时，移动光屏，可在光屏上成更小的像
④将蜡烛放在c点，移动光屏，可在光屏上成倒立、放大的像
A．只有①③正确B．只有④正确C．只有②④正确D．只有③④正确

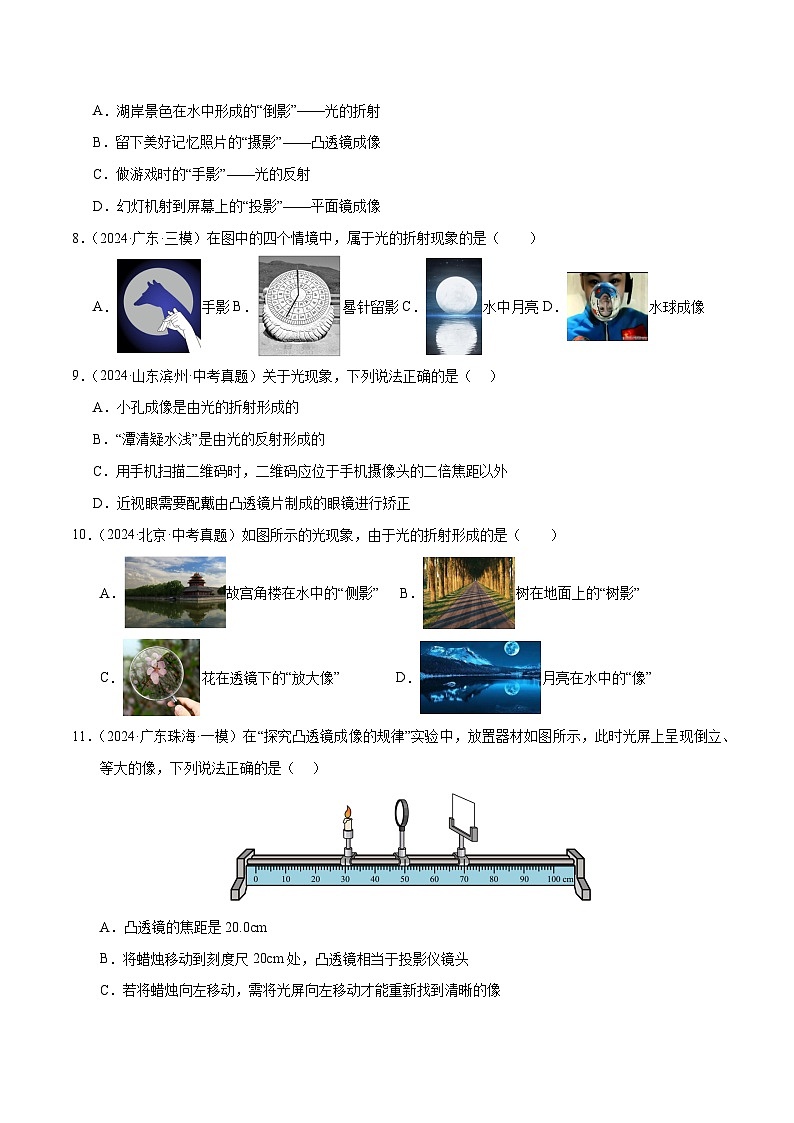

7．（2024·广东茂名·二模）“影”是生活中常见的光现象，下列关于“影”的形成原理对应正确的是（ ）
A．湖岸景色在水中形成的“倒影”——光的折射
B．留下美好记忆照片的“摄影”——凸透镜成像
C．做游戏时的“手影”——光的反射
D．幻灯机射到屏幕上的“投影”——平面镜成像
8．（2024·广东·三模）在图中的四个情境中，属于光的折射现象的是（ ）
A．手影B．晷针留影C．水中月亮D．水球成像
9．（2024·山东滨州·中考真题）关于光现象，下列说法正确的是（ ）
A．小孔成像是由光的折射形成的
B．“潭清疑水浅”是由光的反射形成的
C．用手机扫描二维码时，二维码应位于手机摄像头的二倍焦距以外
D．近视眼需要配戴由凸透镜片制成的眼镜进行矫正
10．（2024·北京·中考真题）如图所示的光现象，由于光的折射形成的是（ ）
A．故宫角楼在水中的“侧影” B．树在地面上的“树影”
C．花在透镜下的“放大像” D．月亮在水中的“像”
11．（2024·广东珠海·一模）在“探究凸透镜成像的规律”实验中，放置器材如图所示，此时光屏上呈现倒立、等大的像，下列说法正确的是（ ）
A．凸透镜的焦距是20.0cm
B．将蜡烛移动到刻度尺20cm处，凸透镜相当于投影仪镜头
C．若将蜡烛向左移动，需将光屏向左移动才能重新找到清晰的像
D．若将凸透镜换成茶色薄玻璃板，光屏上可以找到正立、等大的像
12．（2024·广东佛山·二模）下列四幅图中，光学原理相同的是（ ）
A．①④B．③④C．①③D．②③
13．（2024·上海·中考真题）光具座上有凸透镜、光屏及发光源各一个。当光屏和凸透镜的距离为10cm时，此时在光屏上成缩小的像。物理王老师把光屏沿着光具座移动5cm后，再次移动光源的位置使成清晰的像。对于该像的情况，下列选项正确的是（ ）
A．一定成放大的像B．可能成缩小的像
C．成像可能比原来小D．成像一定比原来小
二、填空题（每空1分，共30分）
14．（2024·广东佛山·三模）智能无人驾驶小巴车通过车上的摄像机和激光雷达识别道路状况，其摄像头镜头相当于一个 透镜，行人在摄像机感光元件上成倒立、 （选填“放大”“缩小”或“等大”）的实像。当小巴车靠近行人时，行人在摄像机感光元件上所成的像 （选填“变大”“变小”或“不变”），车会自动减速。
15．（2024·山东烟台·中考真题）学习小组对于眼睛视物原理进行了探究实践。请你观察图甲中照相机和眼睛的构造，把照相机与眼睛功能类似的部分填入表乙中。
表乙
16．（2024·广东·三模）2023年9月23日至10月8日，举世瞩目的杭州亚运会交出了“中国特色、亚洲风采、精彩纷呈”的盛会答卷．请运用相关的物理知识，杭州亚运会男子100米决赛中，我国运动员以9秒97的成绩夺得金牌，题图是由摄影机拍摄的比赛画面．在拍摄过程中，运动员位于镜头的 （选填“两倍焦距以外”“一倍焦距和两倍焦距之间”或“一倍焦距以内”），通过镜头所成的是 （选填“正立”或“倒立”）的像；为了获得清晰的面部特写，摄影师需要将镜头 （选填“靠近”或“远离”）运动员。
17．（2024·广东茂名·二模）如图所示，用水凸透镜探究成像规律，当水凸透镜的焦距为10cm的烛焰在光屏上成清晰的像，则光屏到凸透镜的距离可能是 （8/18/28）cm；此时若向水凸透镜注入少量水，仅将光屏向 （左/右）调节，光屏上再次成清晰的像，这是 （近视/远视）眼的成像原理。
18．（2024·广东佛山·三模）用F为焦点、探究焦距为f的凸透镜成像规律，蜡烛和凸透镜的位置如图所示，图中光屏未画出，光屏上所成清晰的像在图中 （填数字序号）区域，若此时飞来一只小昆虫落在凸透镜的左边上，发现烛焰在光屏上依然能成完整的的像，请解释光屏上没有昆虫的像的原因 。
19．（2024·广东·二模）如图所示，焦距为10cm凸透镜，光心为O（位于15cm处），在透镜左侧有一发光体SL，S'是S点经过凸透镜所成的像，光线a、b、c是S点发出的三束经过凸透镜后的折射光线，其中光线c平行于主光轴。
（1）请画出光线a、b、c的入射光线；
（2）发光体SL经过凸透镜所成的是 （选填“倒立”或“正立”）、 （选填“放大”、“等大”或“缩小”）、 （选填“实像”或“虚像”）；
（3）若在40cm处放置一块垂直于主光轴的光屏，要在光屏处成清晰的像，则物体应向 移动（选填“左”或“右”）。
20．（2024·新疆·中考真题）在“探究凸透镜成像规律”的实验中，用如图所示的实验器材进行实验，若凸透镜的焦距为10cm，将蜡烛放在距离凸透镜 （填“5.0”或“15.0”）cm位置时，移动光屏，可以在光屏上呈现清晰的 （填“缩小”或“放大”）的像。若使光屏上能呈现清晰的等大的像，选用的凸透镜的焦距最大为 cm。
21．（2024·广东广州·三模）(1)一束红光从AO射向三棱镜，如图所示。
①中画出光在三棱镜左表面的反射光，并标出反射角的大小 ；
②在图中画出光进入三棱镜和在三棱镜右表面的大致的折射光线 ；
③若分别把四种不同颜色的光，都沿AO射向三棱镜，光从三棱镜射出后颜色不变，则符合上述要求的入射光有 （选填：“白光”、“绿光”“红光”或“蓝光”）；
(2)如图所示为某光学仪器内部部分光路图。物镜是凸透镜，O为光心，F为物镜焦点。
①在图中画出光线a、b经物镜折射前的入射光线 ；
②目镜是 透镜（选填“凹”或“凸”）；
③由光路可以判断，物体经物镜成一个 （选填“倒立”、“正立”）、 （选填“放大”、“等大”、“缩小”）的像；
④要使经物镜折射后的光线a经过C点，应使物镜沿主光轴水平 移动（选填“向左”或“向右”）。
三、作图题（共9分）
22．（2024·广东广州·三模）(1)如下图所示，从点光源A发出的一束光沿AB射向平面镜MN，经MN反射后的光线沿BC射向另一平面镜（图中未画出），再经反射后沿CD射出。请画出光源A在平面镜MN中的像（保留作图痕迹），并画出平面镜；
(2)如图，透镜焦距为5cm，O为光心，物体AS上的S点发出的平行于主光轴的光线a经透镜后的光线b与S点发出的过光心的光线c经透镜后的光线d相交于点S'。
①画出光线a、b、c、d；( )
②与AS比较，AS经透镜成 （选填“倒立”或“正立”）的实像；
③若透镜不动，物体水平向左移动1cm，则光线b与光线d相交的位置 （选填“左移”、“右移”或“不动”）。
23．（2024·广东湛江·模拟预测）如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。
四、实验题（每空2分，共22分）
24．（2024·广东茂名·一模）用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验。
(1)实验时，应将烛焰的焰心、凸透镜的光心、光屏的中心调整至 ；实验中固定好凸透镜和蜡烛后，无论如何移动光屏，发现光屏上只有一个大小不变的光斑，其原因可能是 。
(2)当光屏上出现清晰的像时，将蜡烛与光屏的位置互换，则光屏上 （选填“能”或“不能”）得到清晰的像；随着蜡烛的燃烧，光屏上的像向 （选填“上”或“下”）移动。
(3)照毕业相时，发现两旁还有同学没有进入观景框内，此时可将照相机的焦距调 （选填“长”或“短”），以便在观景框内能看见全体同学。
25．（2024·广东广州·二模）
(1)如图所示，一束光线垂直射到玻璃砖的一个面。作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹。要求在斜面处标出法线。
(2)如图所示，凸透镜甲的光心O位于40cm处，在透镜左侧有一发光体AB，光线a、b是发光点A发出的两束光线，光线b（未画出）经透镜折射后，其折射光线c平行主光轴并通过点S。
①请画出光线a的折射光线，光线b及其折射光线c，并通过作图标出透镜左侧的焦点F；( )
②发光体经透镜所成的像是 （选填“倒立”或“正立”）、 （选填“放大”或“缩小”）、 （选填“实像”或“虚像”）；
③保持发光体AB和凸透镜的位置不变，更换焦距较小的凸透镜乙（）相比原折射光线c，光线b经过凸透镜乙后的折射光线 （选填“远离”或“靠近”）主光轴。
照相机
①
胶卷
光圈
眼睛
晶状体和角膜
②
③
